6.

Clip the cable (2) into the bracket (1) install the

nut (4) over the shifter cable at the transmission
shift lever.

7. Connect the Negative battery cable (2).

8. Install the air box (1)

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 463

SEAL-TORQUE CONVERTER

REMOVAL

1. Remove transmission (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - CVT - REMOVAL).

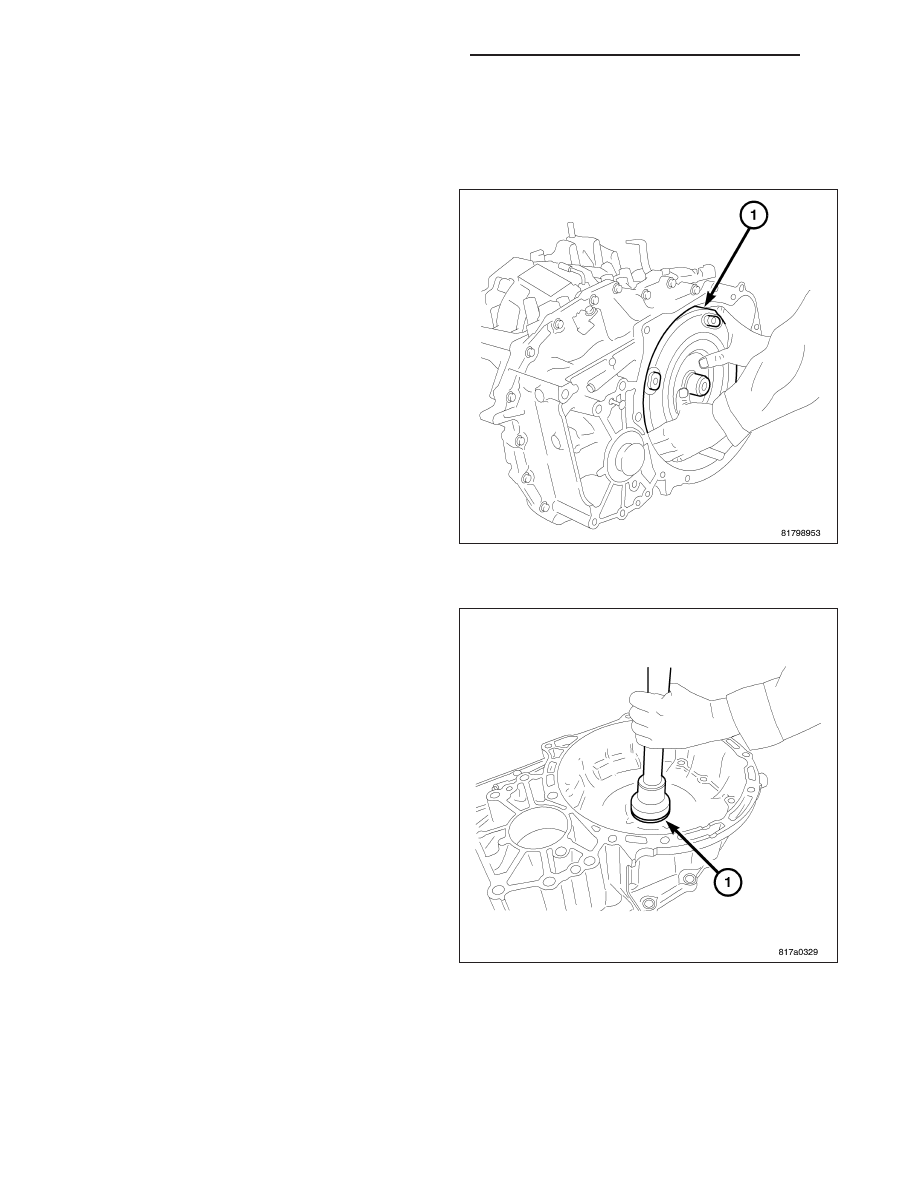

2. Remove torque converter.

3. Remove torque converter seal using Slide Hammer

C-3752 and oil Seal Remover 9667.

INSTALLATION

1. Install torque converter seal using oil seal Installer

9858.

21 - 464

AUTOMATIC - CVT-SERVICE INFORMATION

PM

NOTE: Gauge Bar 6311 can be used for doing the
following measurement

NOTE: When conducting measurements, measure
two or more places and calculate the average
value.

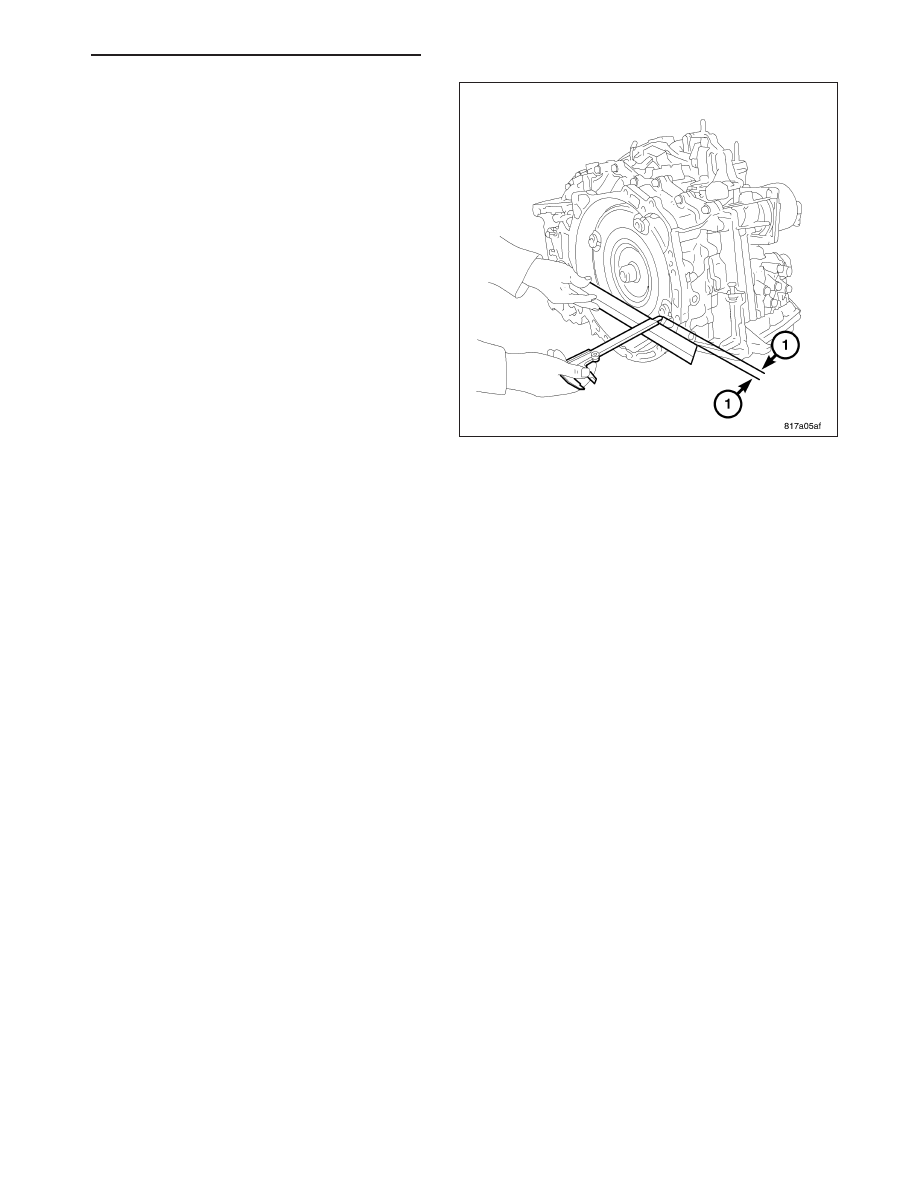

2. Install the torque converter on the transaxle and

measure the dimension (1) to see if it is at least 13
mm. If the measurement is less than 13 mm, the
torque converter is not fully installed.

NOTE: Use the designated brand of CVT fluid. Use
of other brands of CVT fluid other than the desig-
nated brand will deteriorate the driveability and
the durability of the CVT, and will cause damage to
the CVT.

3. Install the transmission (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - CVT - INSTALLATION).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 465

SEAL-HALFSHAFT LEFT SIDE

REMOVAL

1. Remove halfshaft (Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT - REMOVAL).

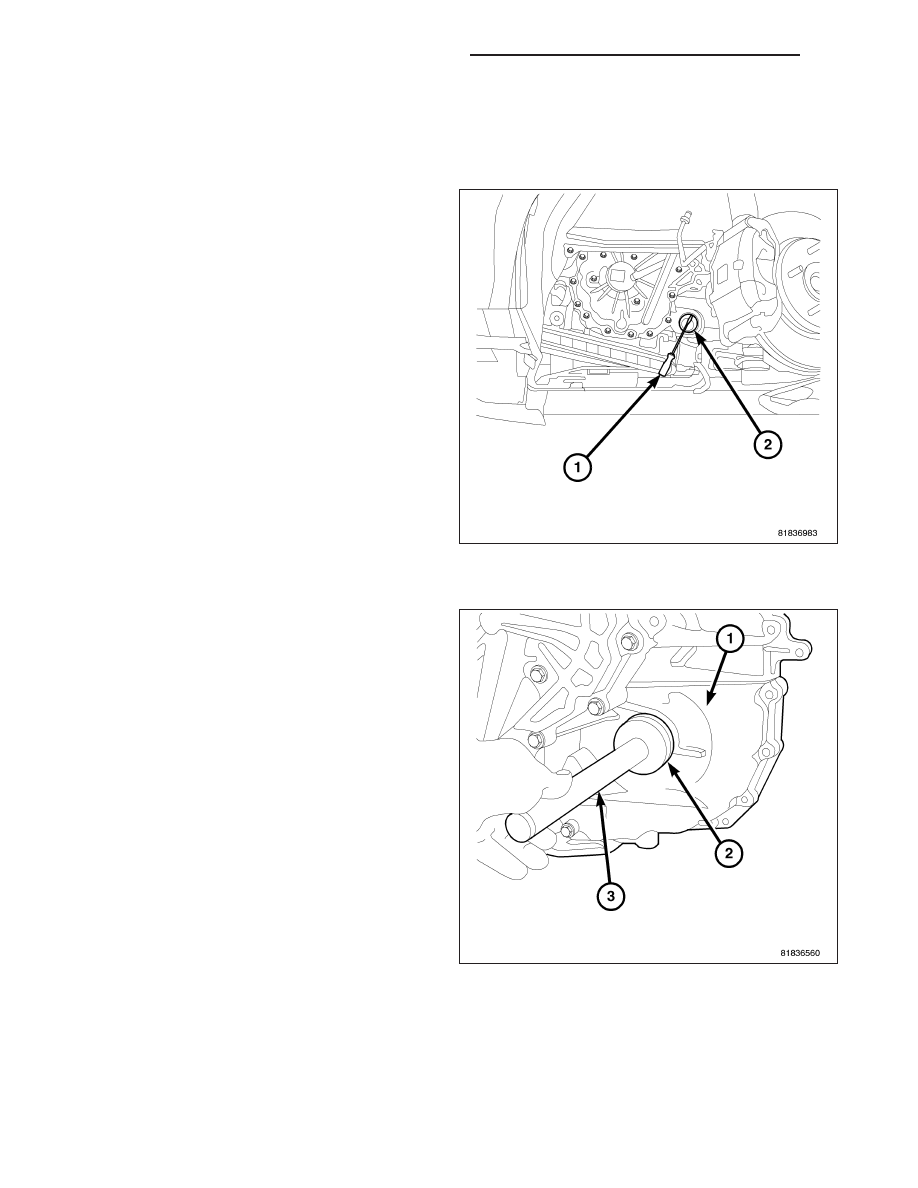

2. Remove left side differential oil seal.

INSTALLATION

1. Install the left side differential oil seal using Installer

9871 (2) and Handle C-4171 (3).

2. Install halfshaft (Refer to 3 - DIFFERENTIAL &

DRIVELINE/HALF SHAFT - INSTALLATION).

3. Road test vehicle and inspect for leaks.
