INSTALLATION

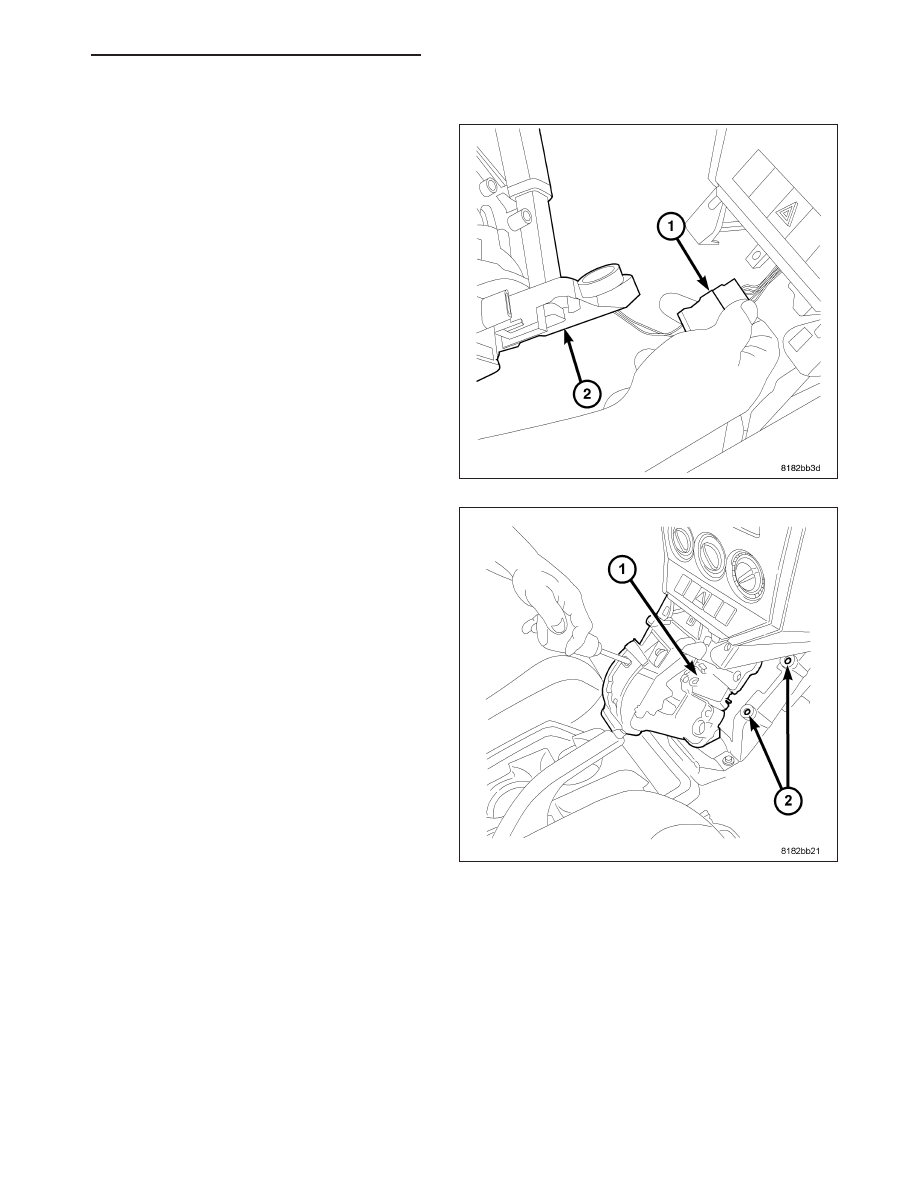

1. Plug the electrical connector in at the shifter.

2. Install the shifter in place.

3. Clip the shift cable to the shifter.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 455

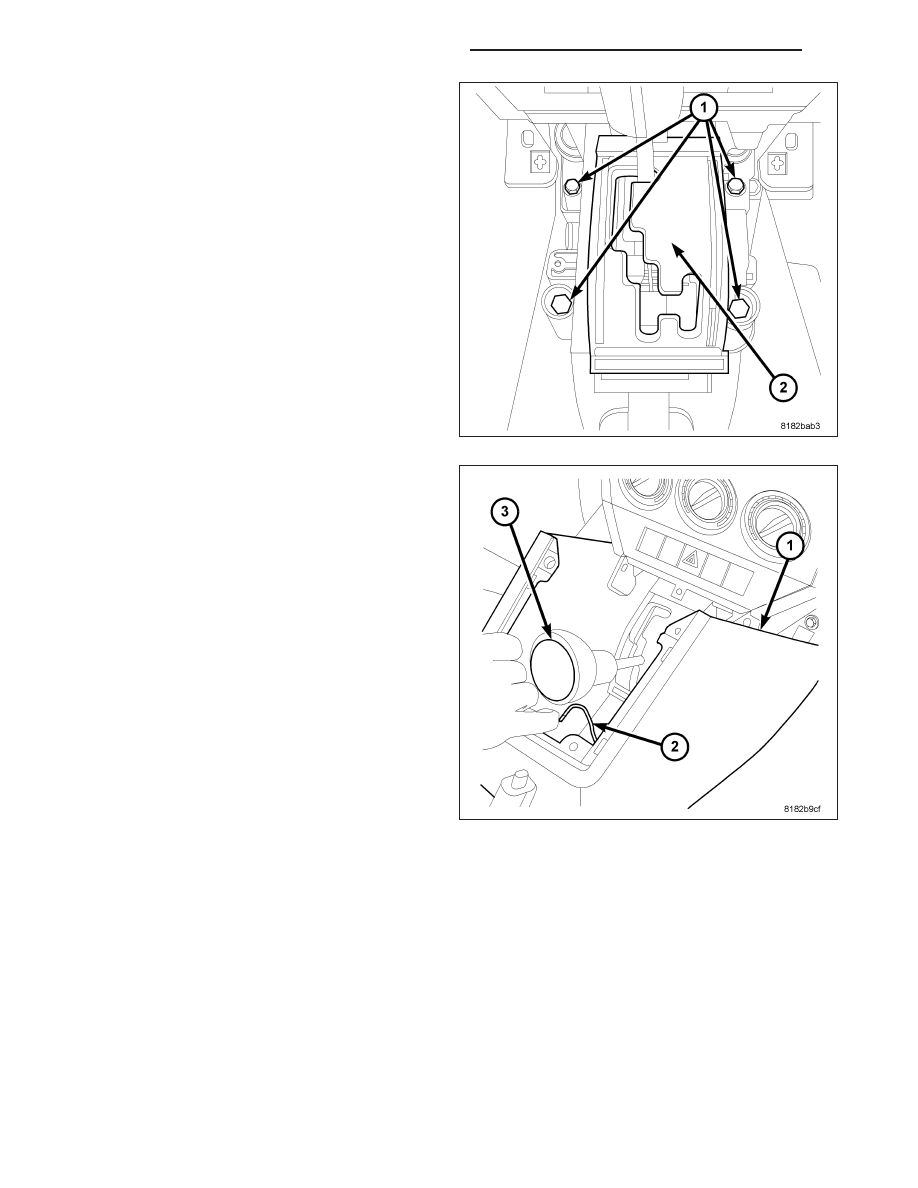

4. Install the shifter bolts and torque to 70 N·m (52 ft.

lbs.).

5. Install the counsel (1).

6. Connect the electrical connector (2) (if equipped).

21 - 456

AUTOMATIC - CVT-SERVICE INFORMATION

PM

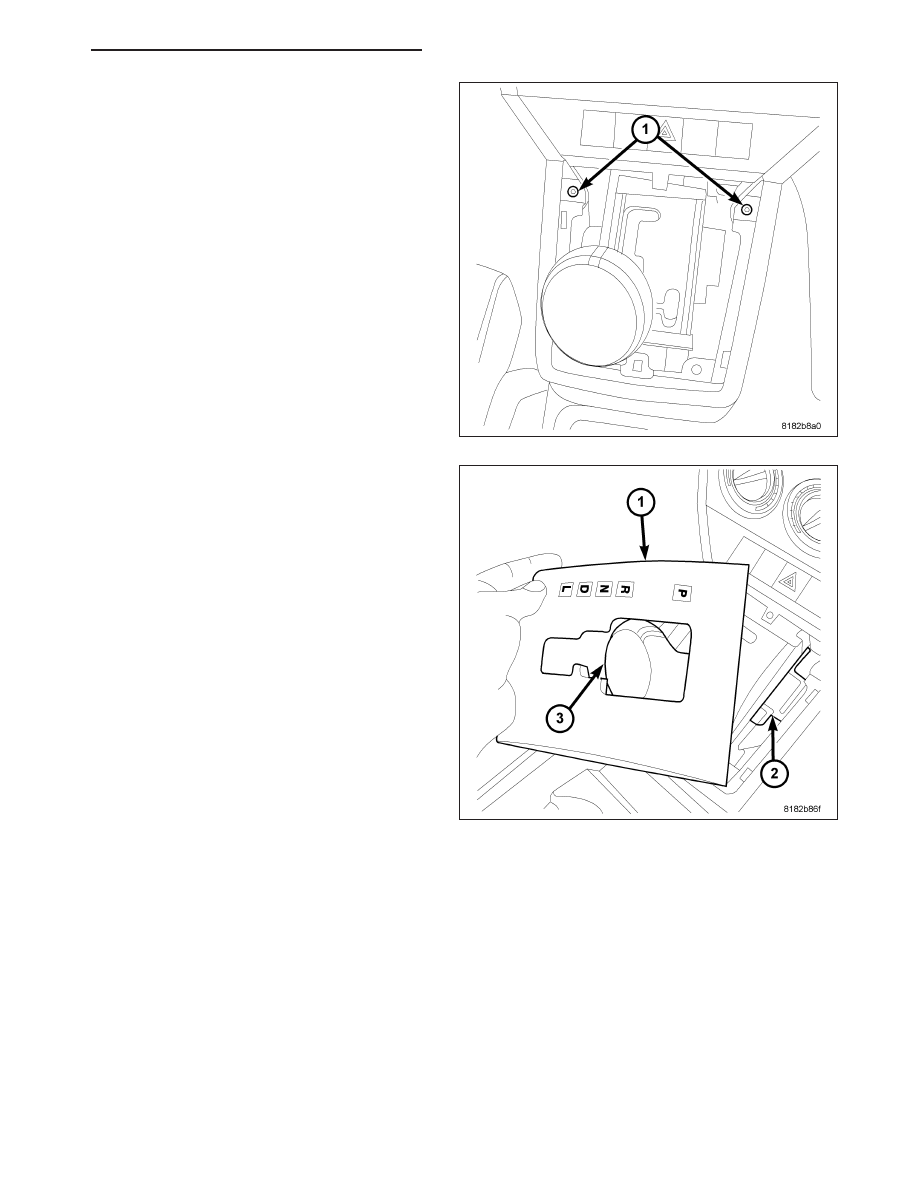

7. Install the screws (1) at the counsel.

8. Install the shifter bezel (1).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 457

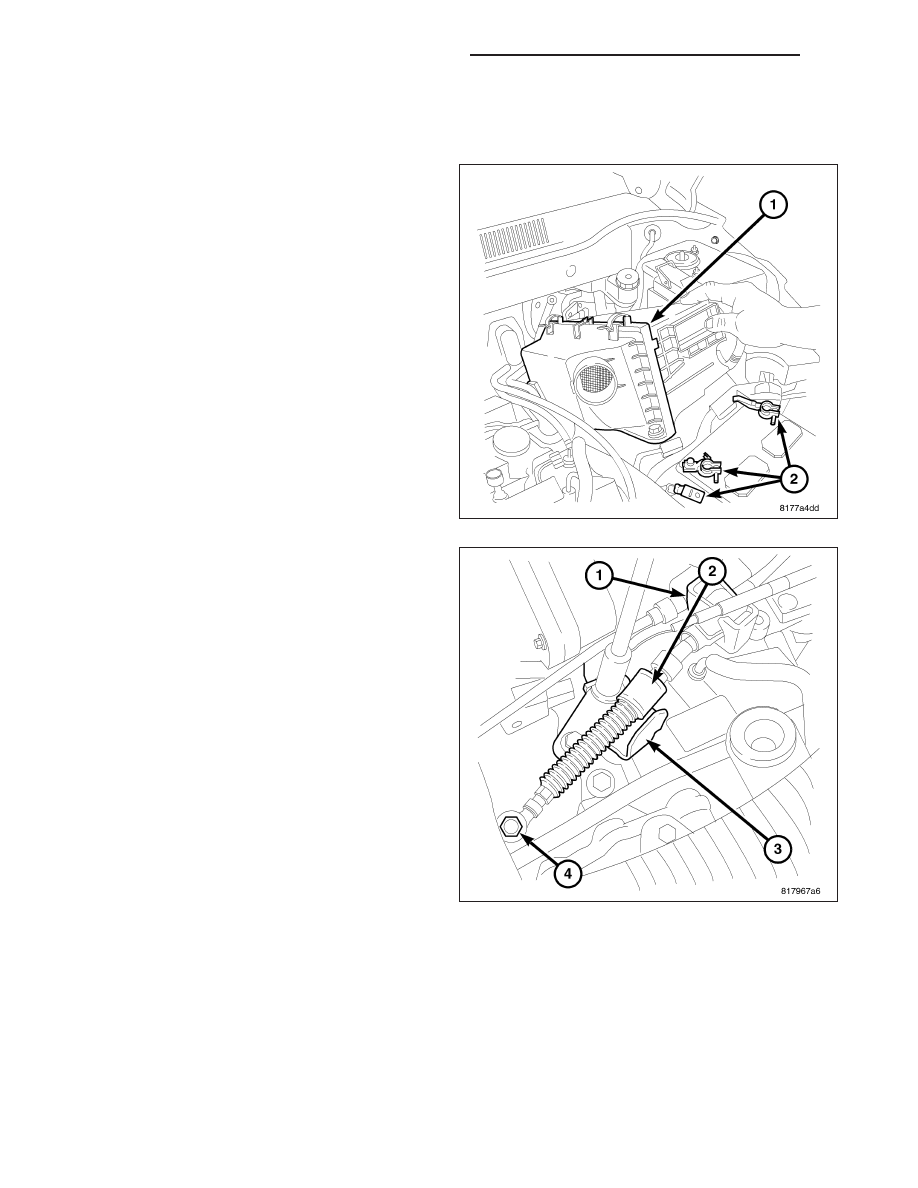

CABLE-GEAR SHIFT

REMOVAL

1. Remove the air box (1).

2. Disconnect the Negative battery cable (2).

3. Remove shifter cable (2)at transmission bracket

(3).

4. Remove the nut (3) on the shifter cable to shift

lever.

21 - 458

AUTOMATIC - CVT-SERVICE INFORMATION

PM
