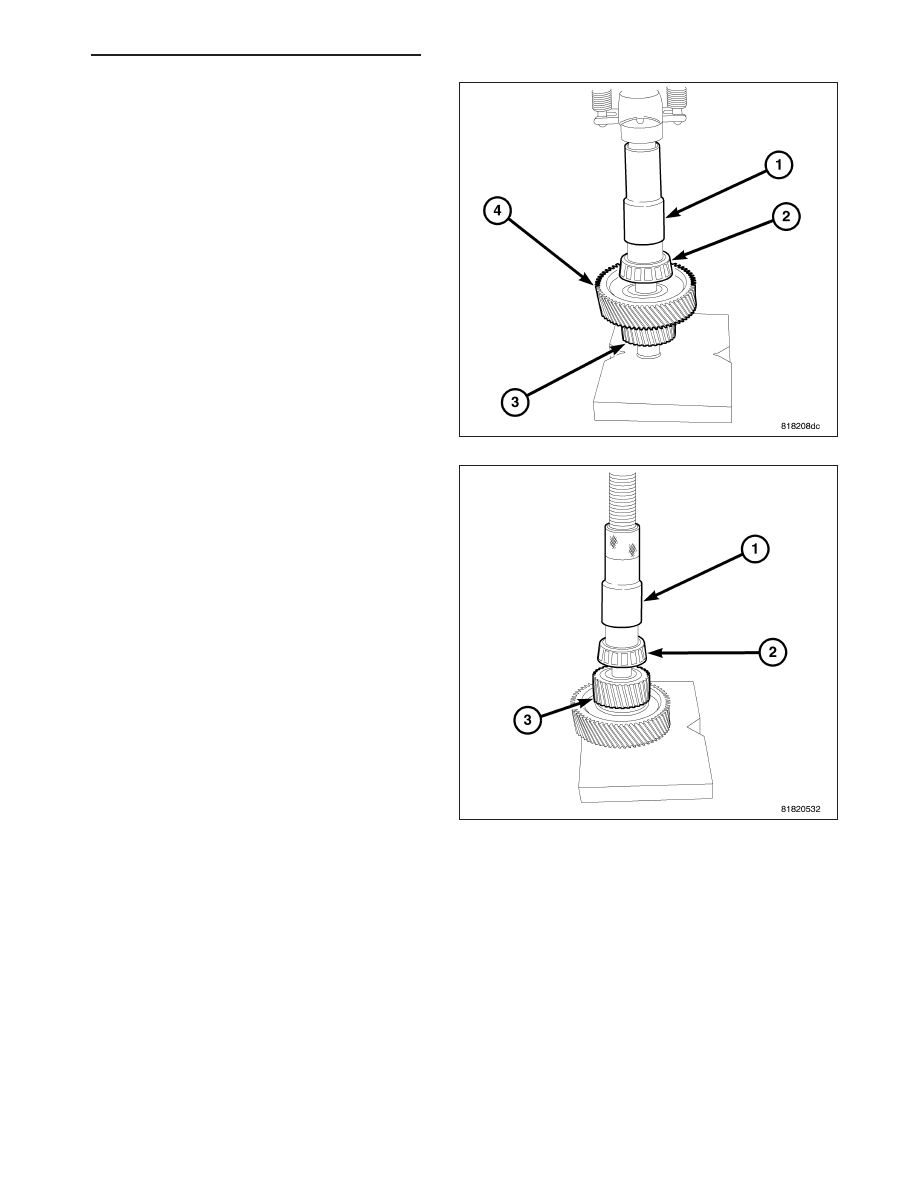

2. Install small gear and shaft (3)onto large gear (4).

3. Using installer L-4507 (1) or a bearing heater install

the bearing (2) onto the shaft.

4. Using installer L-4507 (1) or a bearing heater install

the small gear side bearing onto the shaft.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 447

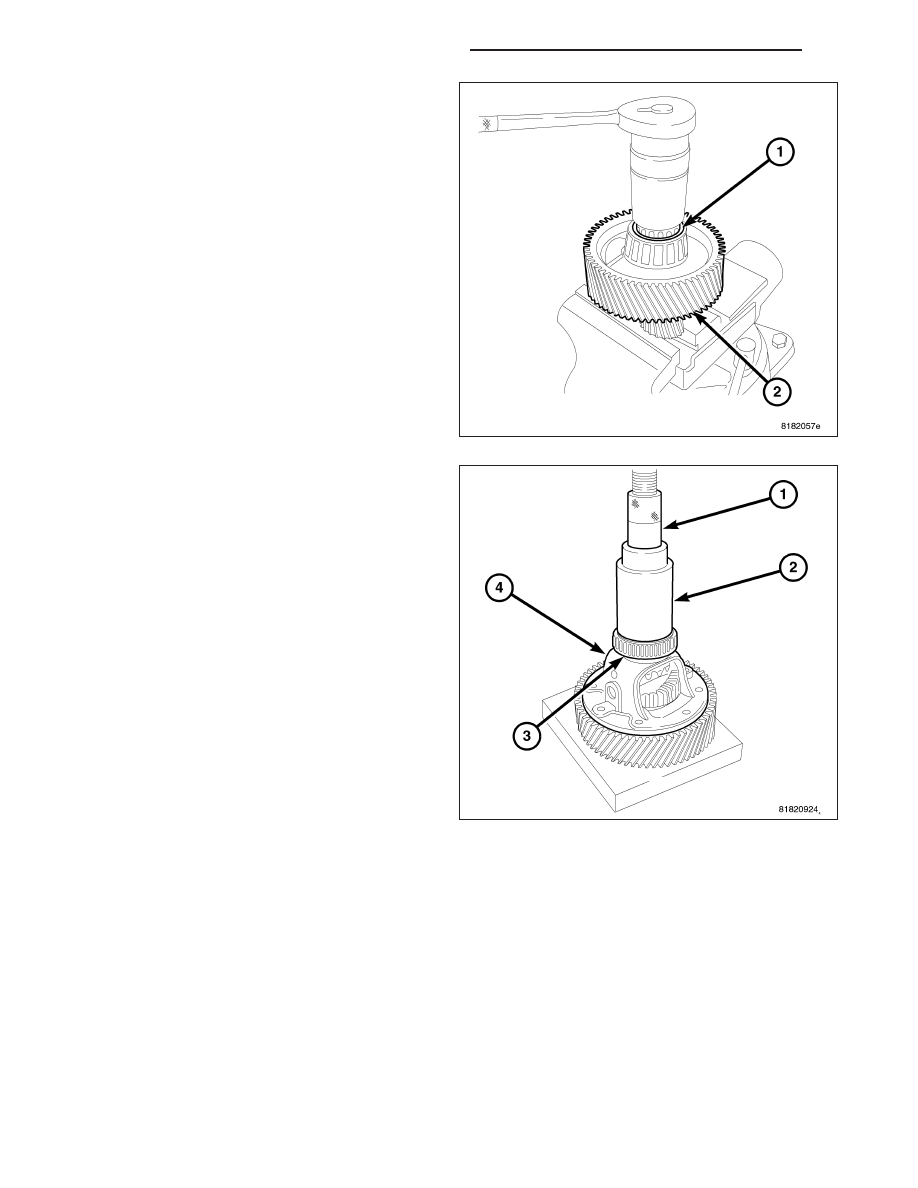

5. Install the new reduction gear nut and torque to

250 N·m (184 ft. lbs.)

6. For two wheel vehicles use Installer C-3716 A and

Handle C-4171 or a bearing heater to install the
bearings onto the carrier (both sides). Use installer
9333-2 or a bearing heater on the big bearing and
Installer C-3716 A and Handle C-4171 on the small
bearing for four wheel drive vehicles.

21 - 448

AUTOMATIC - CVT-SERVICE INFORMATION

PM

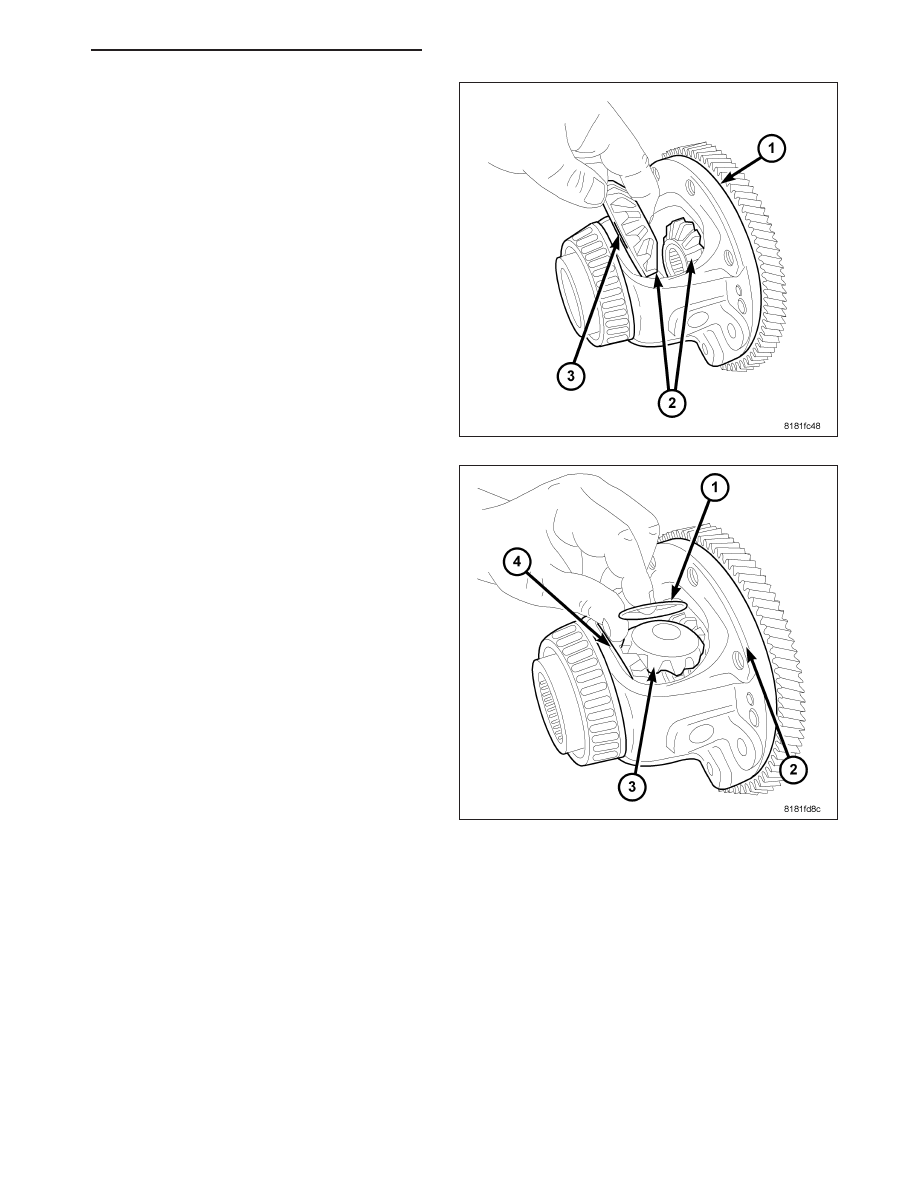

7. Install the side gears (2) and shims (3) onto the

carrier.

8. Place the pinion gears (3) onto the side gears with

the correct shims (1).

9. Roll into place.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 449

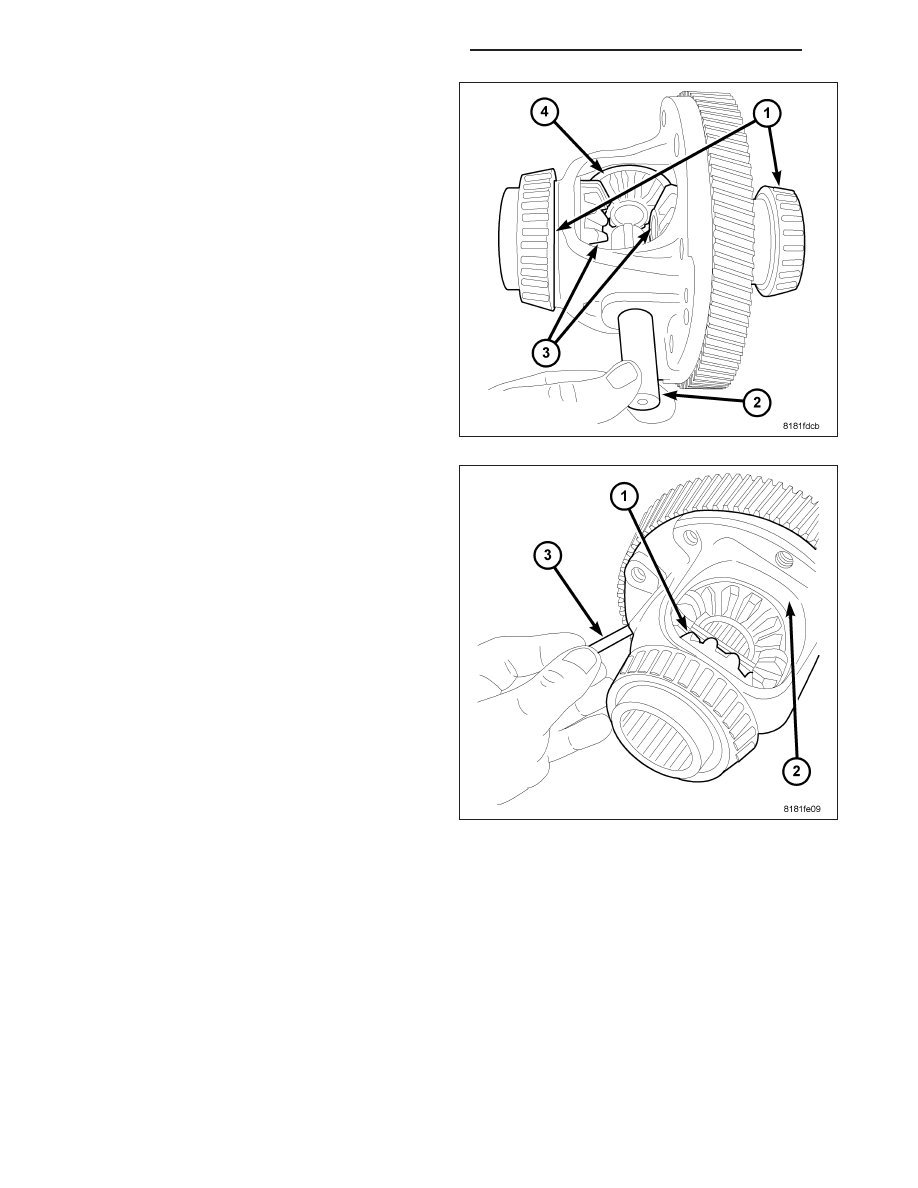

10. Install the pinion shaft (2).

11. Use a new roll pin (3).

21 - 450
