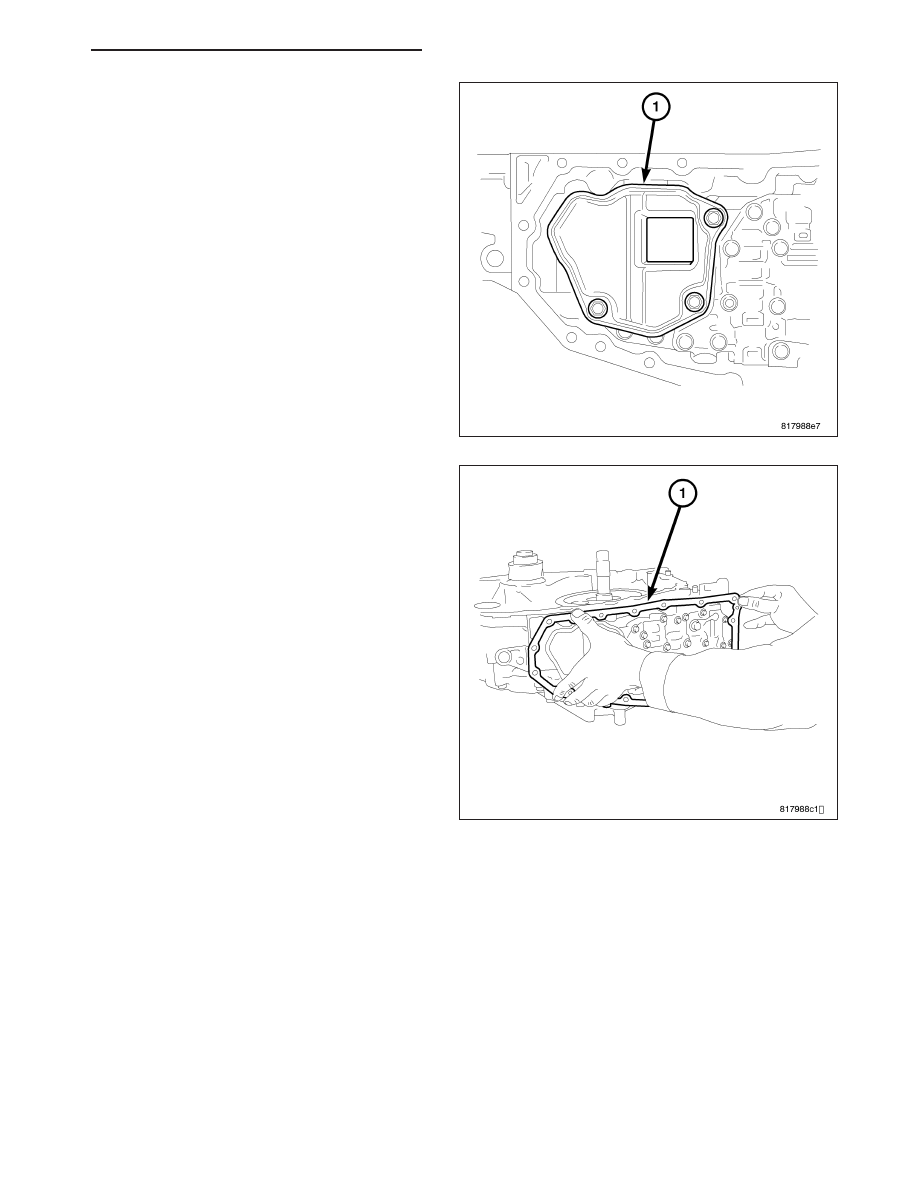

10. Install the new oil strainer (1) onto the control

valve assembly. Install and torque the mounting
bolts to 8 N·m (70 in. lbs.).

CAUTION: Do not re-use the oil pan gasket.
Remove any moisture, oil, and used gasket mate-
rial from the surface where the new gasket is to be
installed. When installing the oil pan gasket, align
the dowel pin with the dowel pin hole in the oil
pan gasket.

11. Install the oil pan gasket (1) onto the transaxle

case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 439

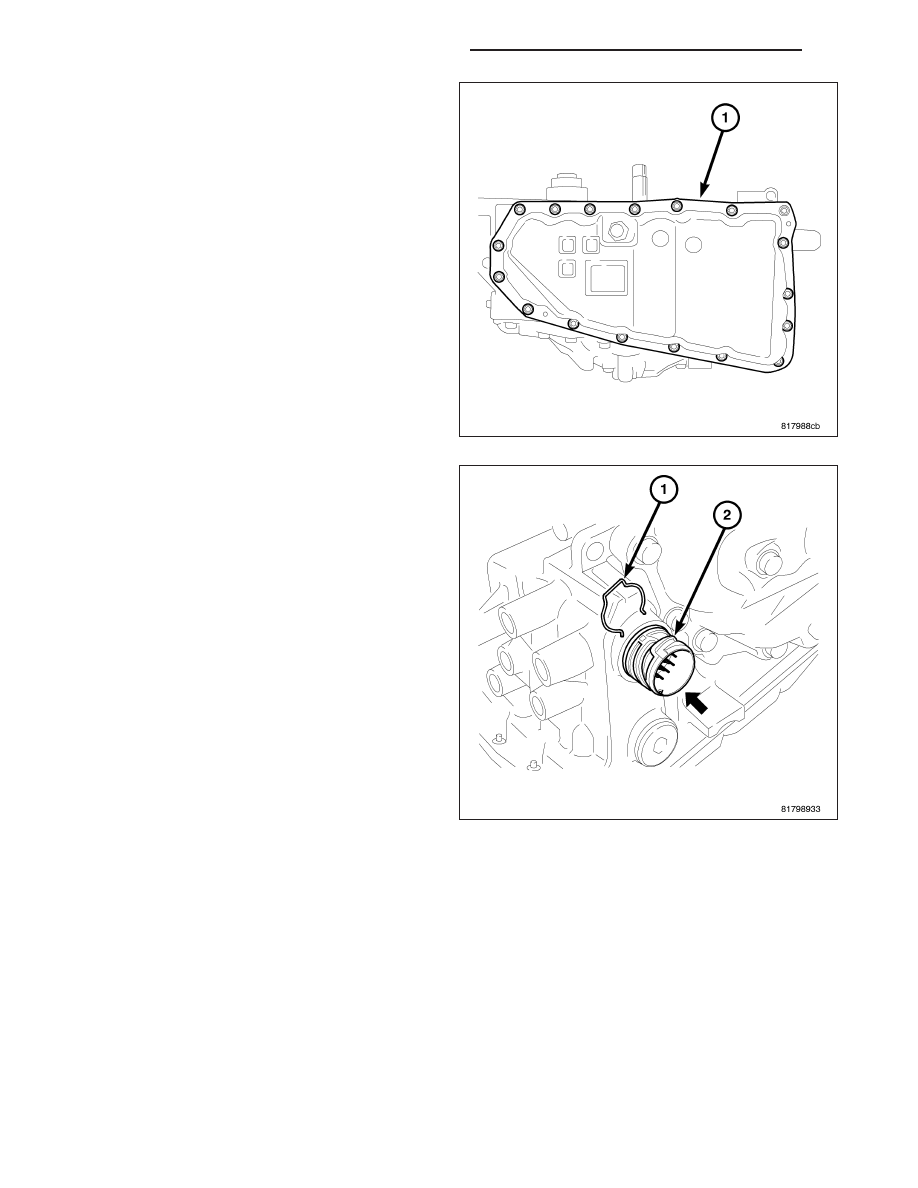

CAUTION: When installing the oil pan, align the
dowel pin of the transaxle case with the dowel pin
hole of the oil pan.

12. Install the oil pan on the transaxle case (1). Install

and torque the mounting bolts to 8 N·m (70 in.
lbs.).

13. Install the snap ring (1) onto the terminal body.

14. Fill transmission with the required fluid. (Refer to

21 - TRANSMISSION/TRANSAXLE/AUTOMATIC
- CVT/FLUID - STANDARD PROCEDURE)

21 - 440

AUTOMATIC - CVT-SERVICE INFORMATION

PM

DRIVE-FINAL

DISASSEMBLY

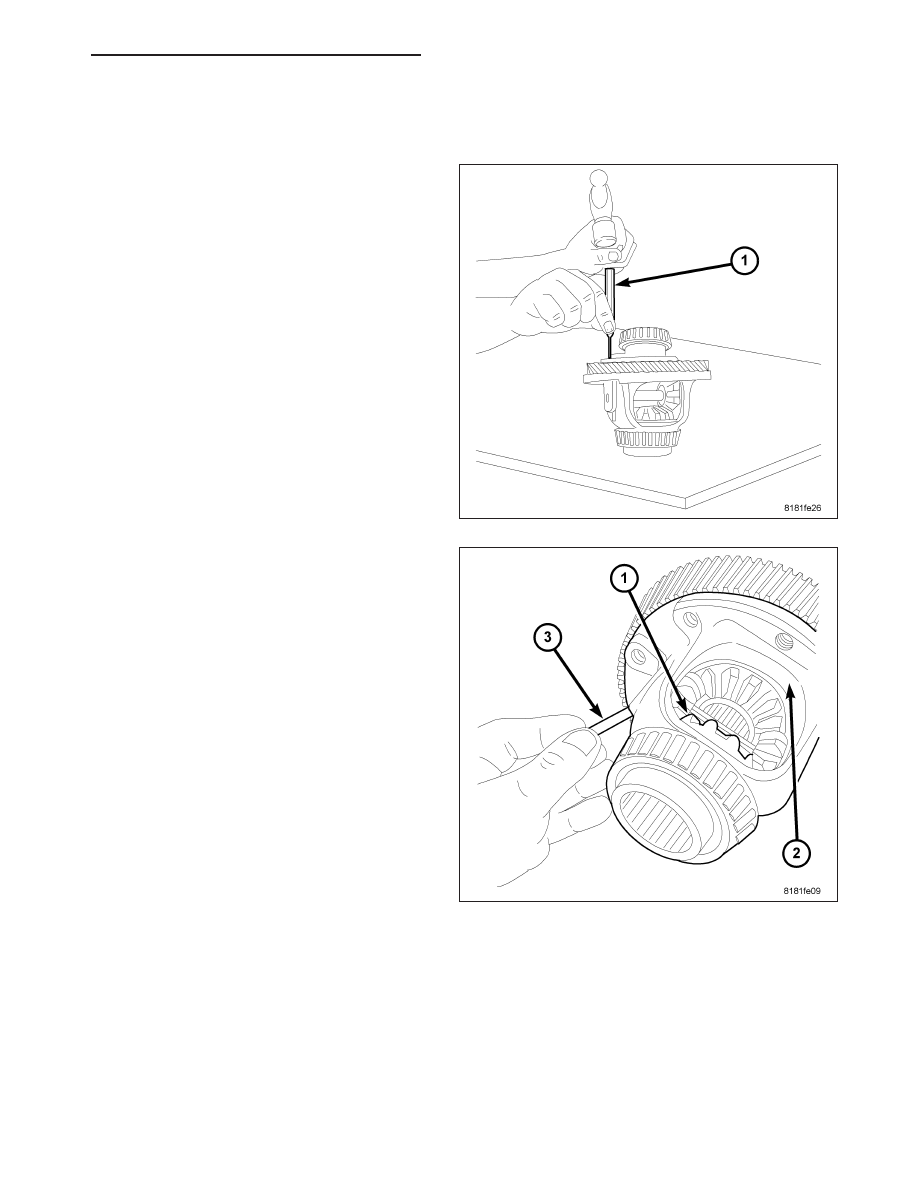

1. Remove the roll pin using a pin punch (1).

2. Discard the old roll pin (3).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 441

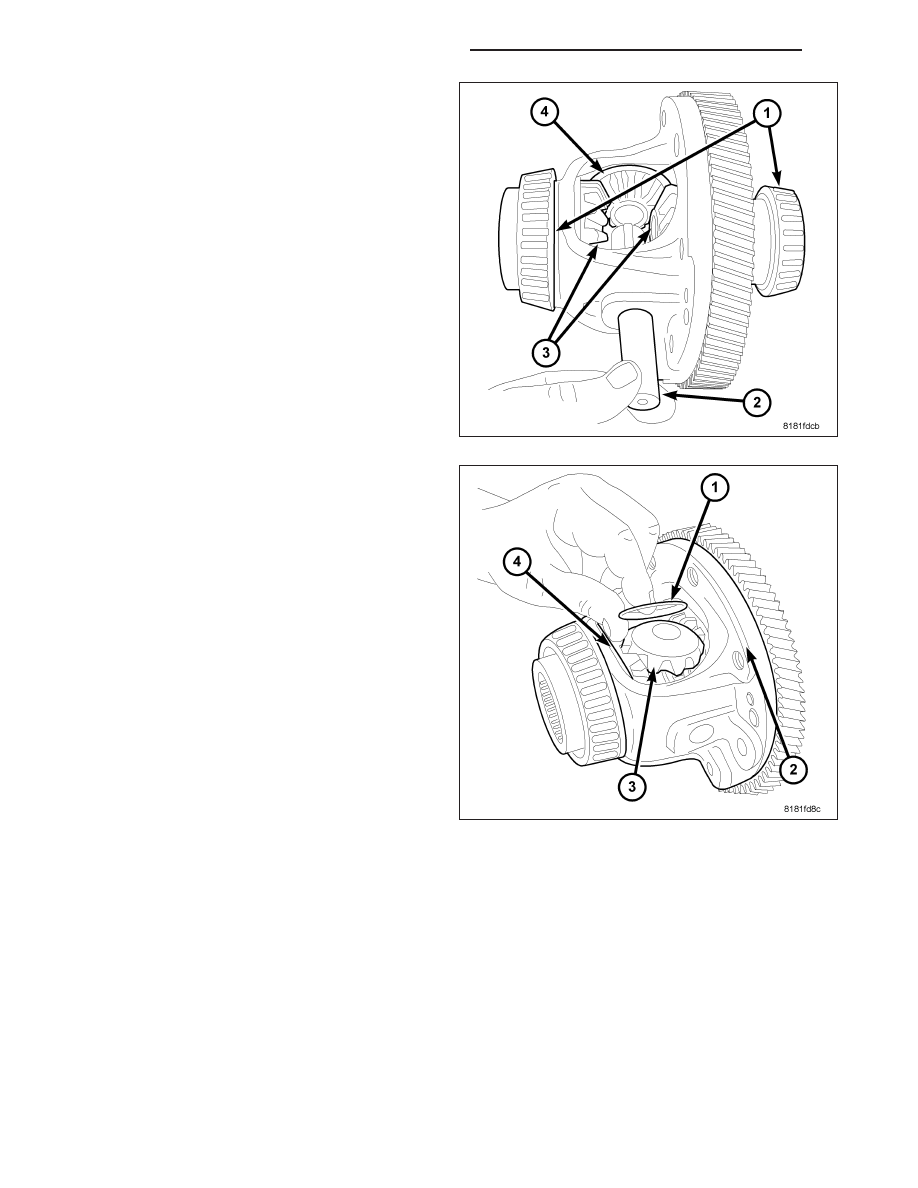

3. Remove the pinion shaft (2) and inspect for exces-

sive ware.

4. Roll the pinion gears (3)and shims (1) out of the

carrier (2).

5. Remove the pinion gear shims (1) and mark for

installation.
