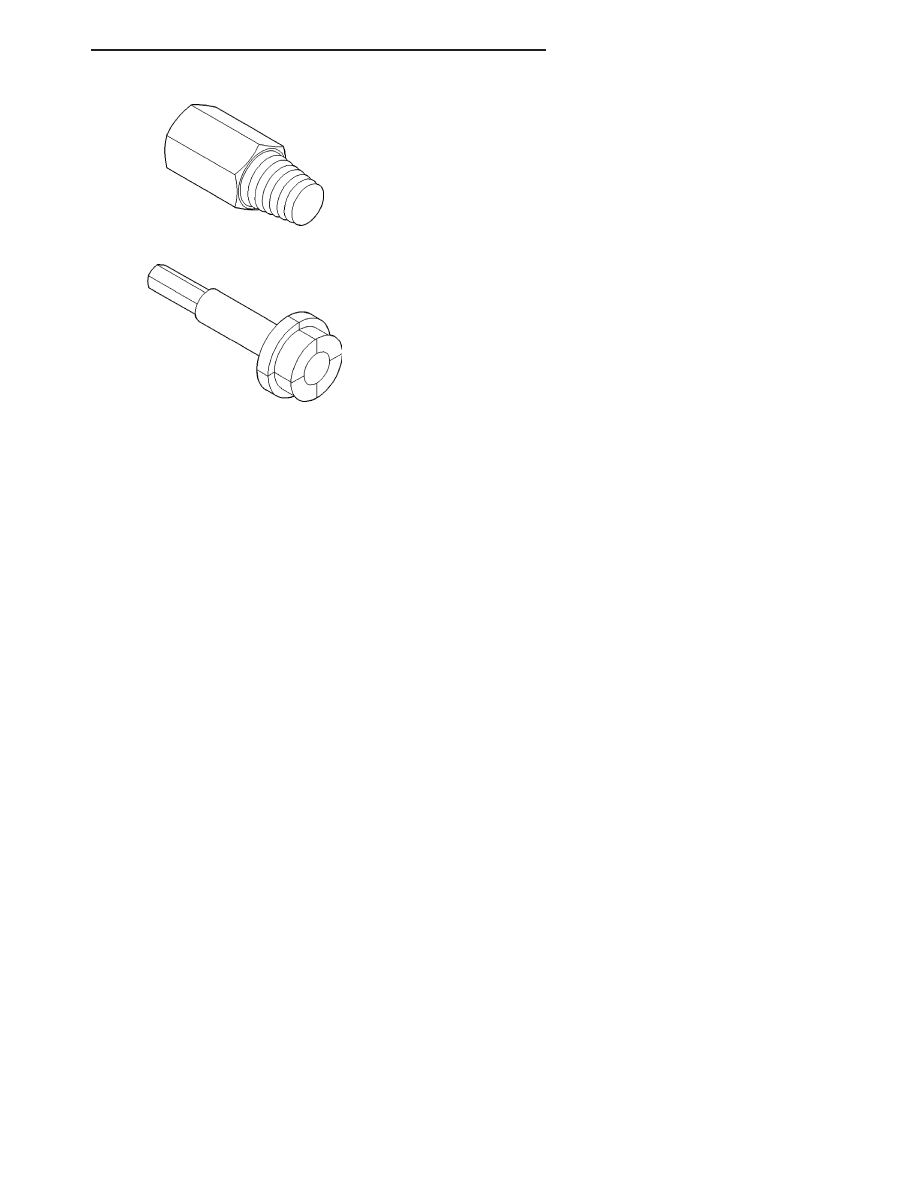

Remover 6786

Remover 6787

PM

T355 MANUAL TRANSAXLE

21 - 63

SEALS-AXLE SHAFT

REMOVAL

1. Remove axle shaft. (Refer to 3 - DIFFERENTIAL &

DRIVELINE/HALF SHAFT - REMOVAL)

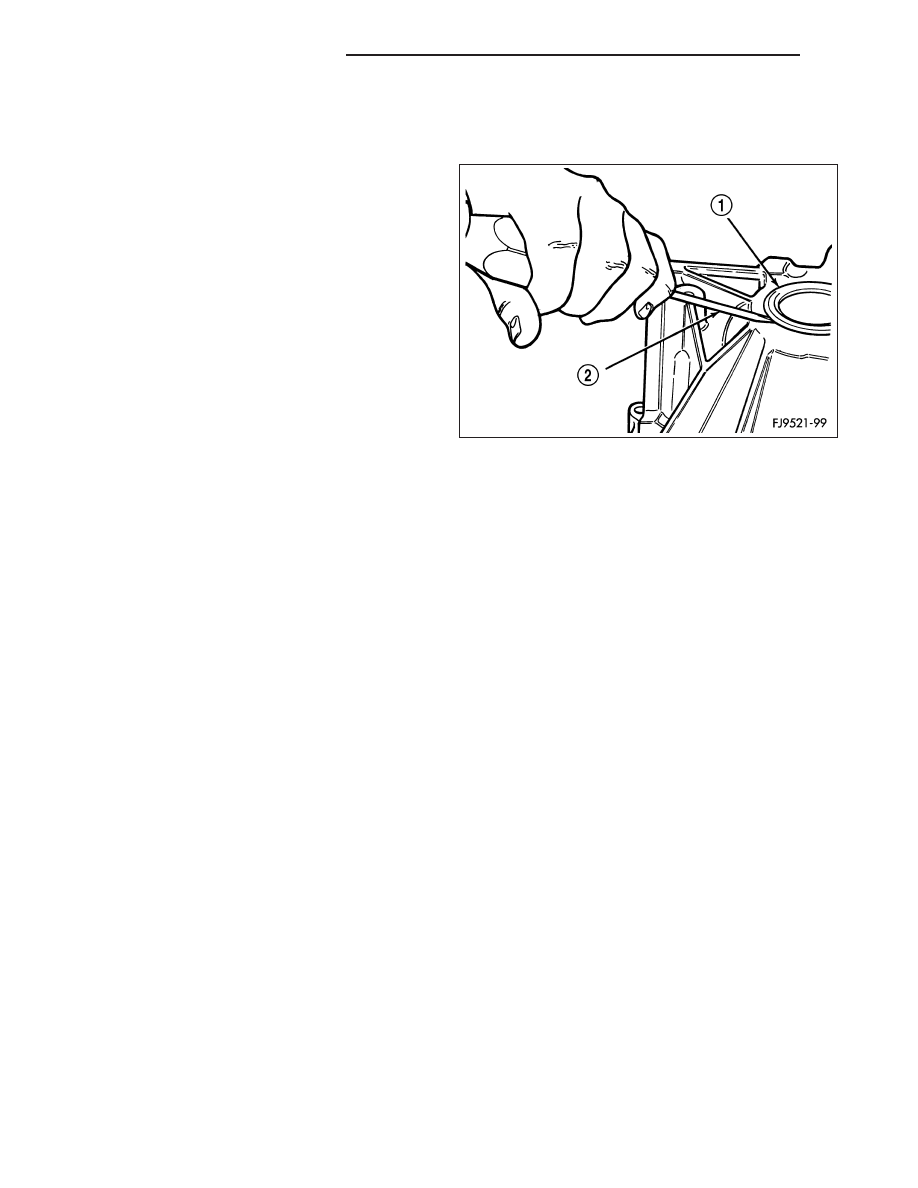

2. Insert a flat–blade pry tool (2) at outer edge of axle

shaft seal (1).

3. Tap on the pry tool (2) with a small hammer and

remove axle shaft seal (1).

INSTALLATION

1. Clean axle shaft seal bore of any excess sealant.

2. Align axle shaft seal with axle shaft seal bore.

3. Install axle seal on Seal Installer 9928 and Handle C-4171 and insert into axle shaft seal bore.

4. Tap seal into position until seated against transaxle case.

5. Install axle shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT - INSTALLATION)

6. Check transaxle fluid level and adjust as necessary.

21 - 64

T355 MANUAL TRANSAXLE

PM

SWITCH-BACK-UP LAMP

REMOVAL

1. Lift vehicle on hoist.

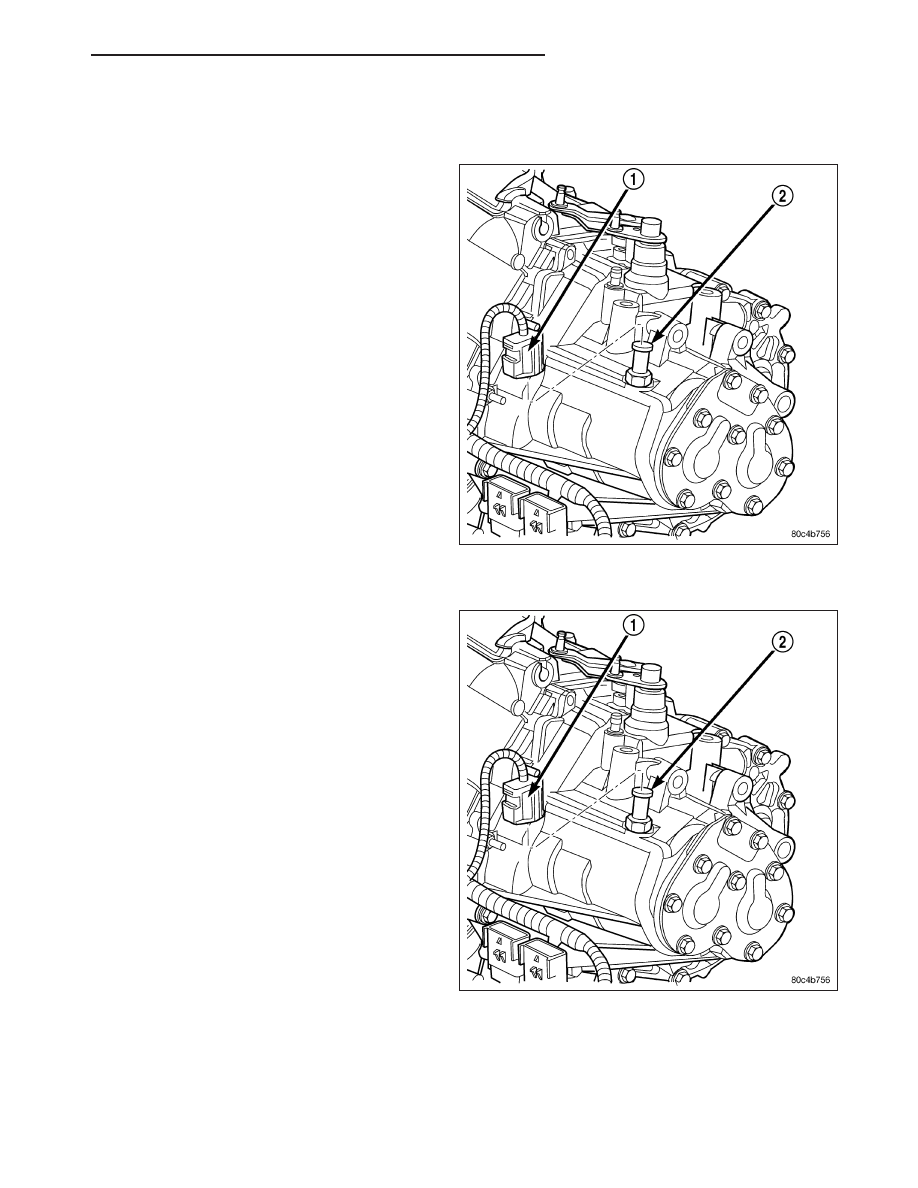

2. From bottom side of vehicle, disconnect back-up

lamp switch connector (1).

3. Unscrew switch (2) from transaxle.

INSTALLATION

Install back-up lamp switch (2). Teflon tape or equiva-
lent must be used on switch threads. Tighten switch to
24 N·m (18 ft. lbs.) torque.

CAUTION: Do not overtighten switch.

1. Connect back-up lamp switch connector (1).

2. Lower vehicle.

3. Verify back-up lamp operation.

PM

T355 MANUAL TRANSAXLE

21 - 65

DIFFERENTIAL

DISASSEMBLY

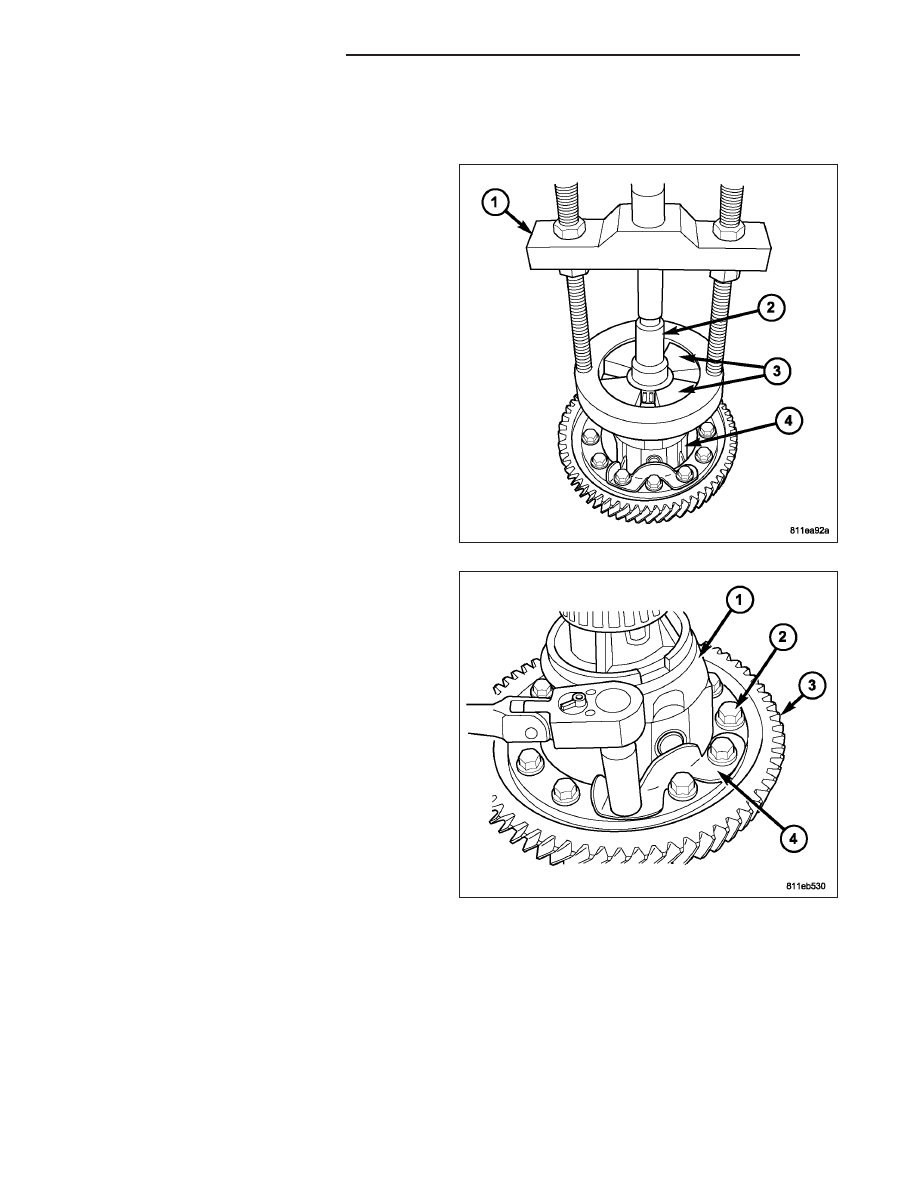

1. Remove differential bearing cones (ring gear and

differential case side) using Puller Press C-293 (1),
Adapter Blocks C-293-45 (3), and Adaptor 4996 (2)

.

2. Remove the bolts holding the pinion shaft retainer

(4) to the ring gear (3) and differential case (1).
