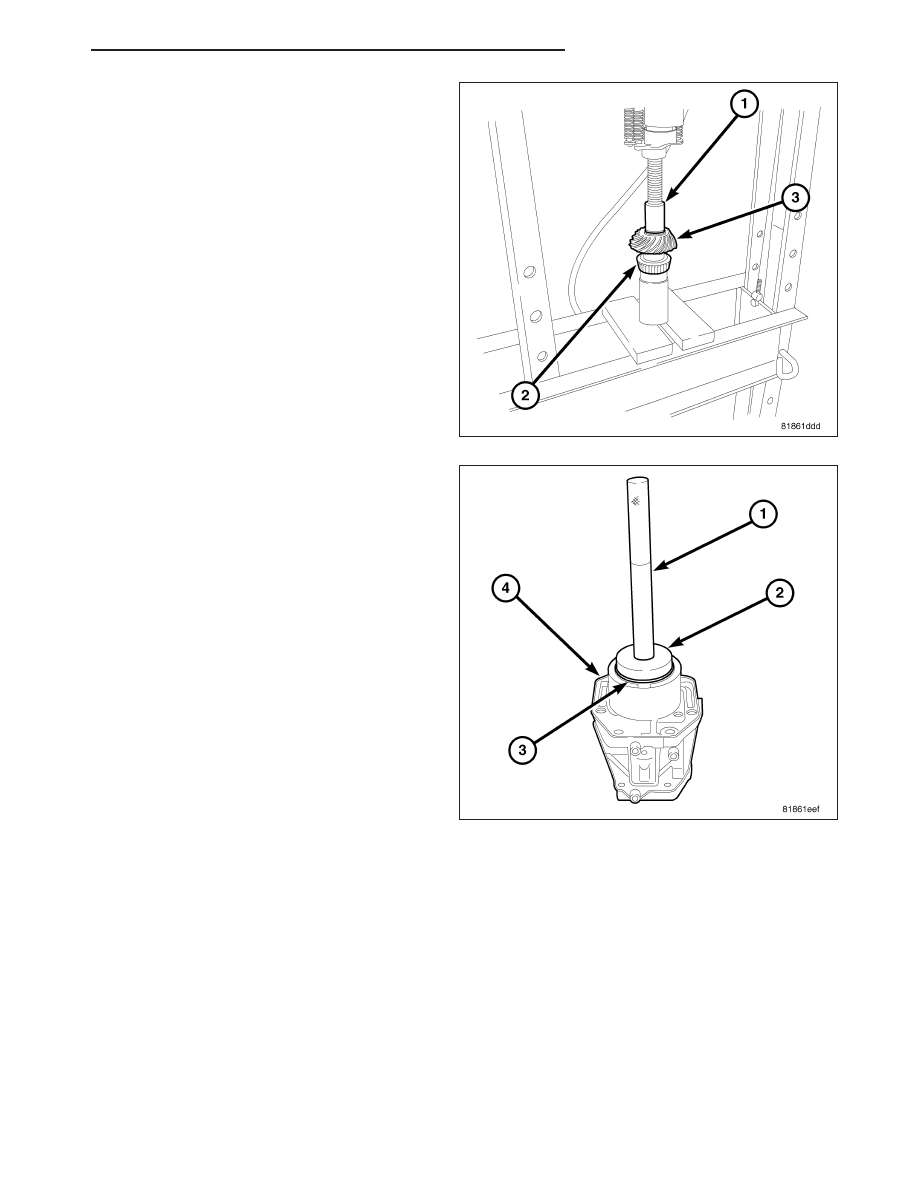

15. Install the output shaft head bearing on to the pin-

ion shaft using Installer 9714 and a Press.

16. Install the output shaft head bearing cup using

Installer 6061 and Handle C-4171

PM

POWER TRANSFER UNIT

21 - 27

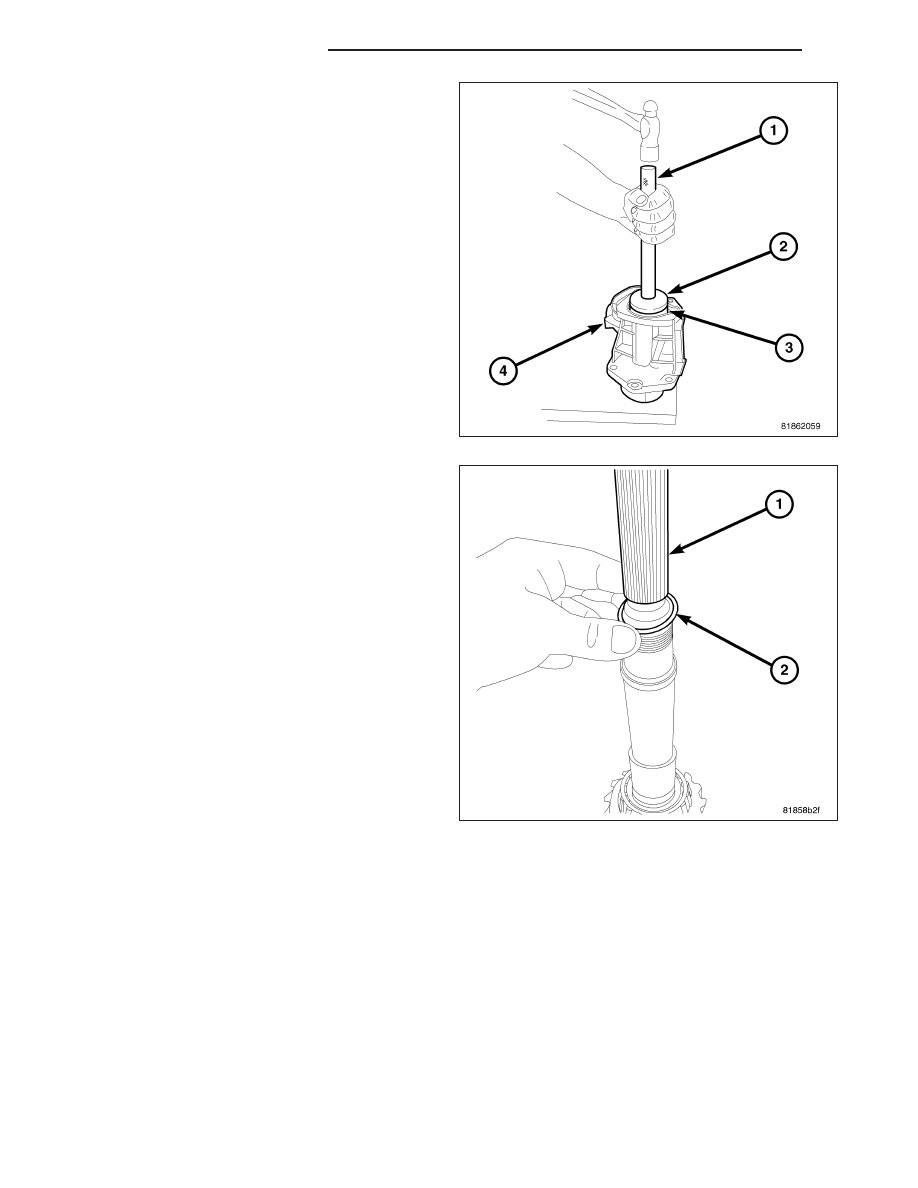

17. Install the output shaft tail bearing cup using

Installer 9855 and Handle C-4171.

18. Install the output shaft spacer onto the output

shaft.

21 - 28

POWER TRANSFER UNIT

PM

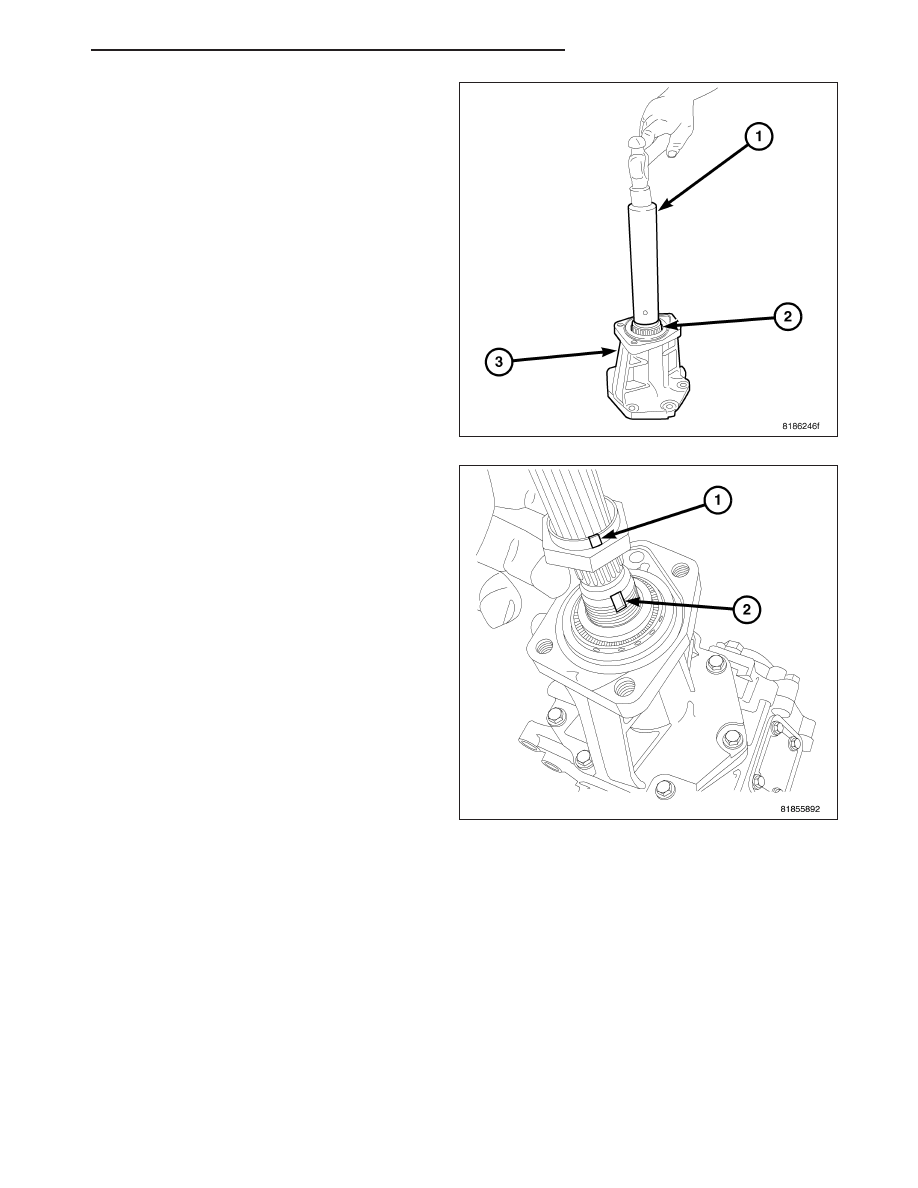

19. Install output shaft into output shaft housing.

20. Install output shaft tail bearing on to out put shaft

using Installer L-4411.

NOTE: The output shaft nut is a staked type nut

21. Install the output shaft nut (1) onto the output

shaft (2).

PM

POWER TRANSFER UNIT

21 - 29

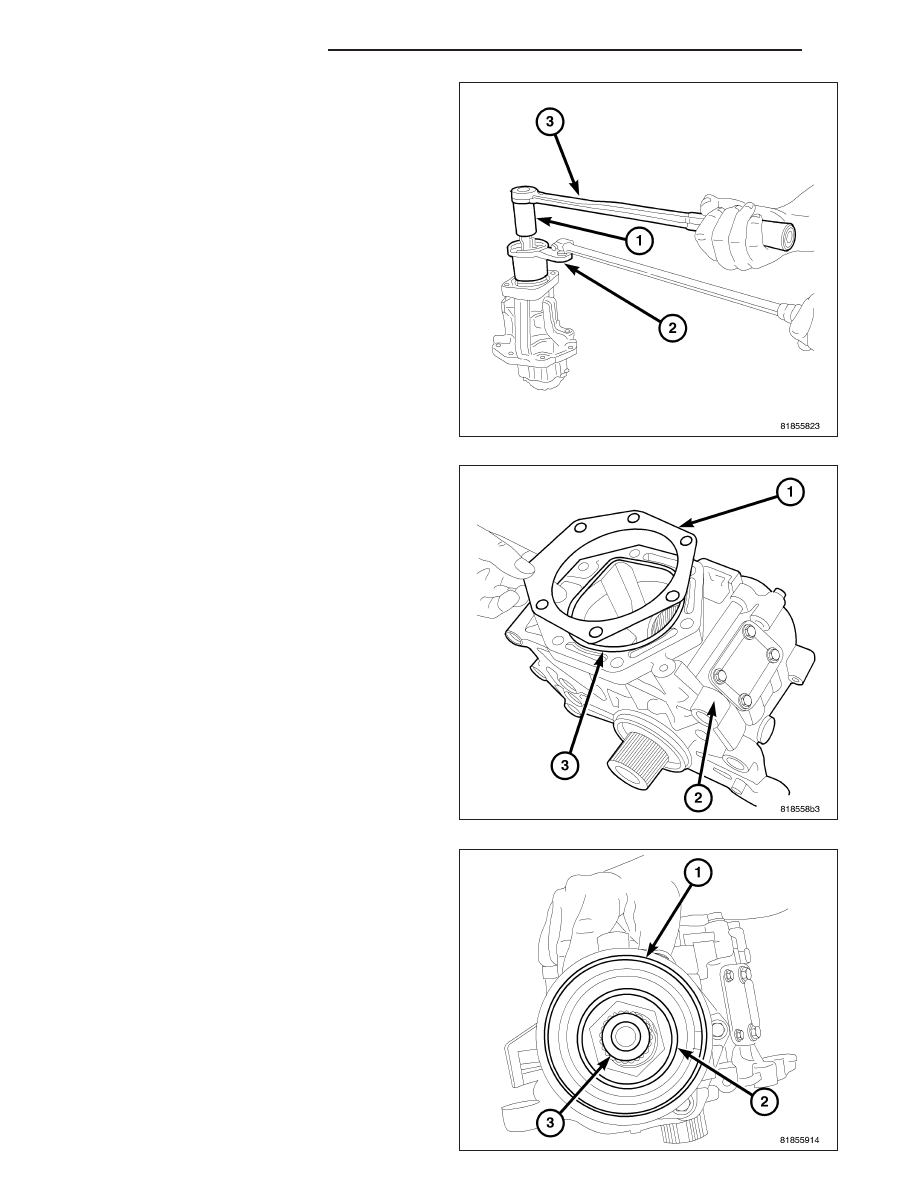

22. Torque the output shaft nut using Pinion Nut

Socket 9921 to 150 N·m (111 ft. lbs.)..

23. Using a punch stake the out put shaft nut.

24. Install the pinion housing O-ring (3).

25. Install the pinion housing shim (1).

26. Install the output shaft seal using Installer 9851

and Handle C-4171.
