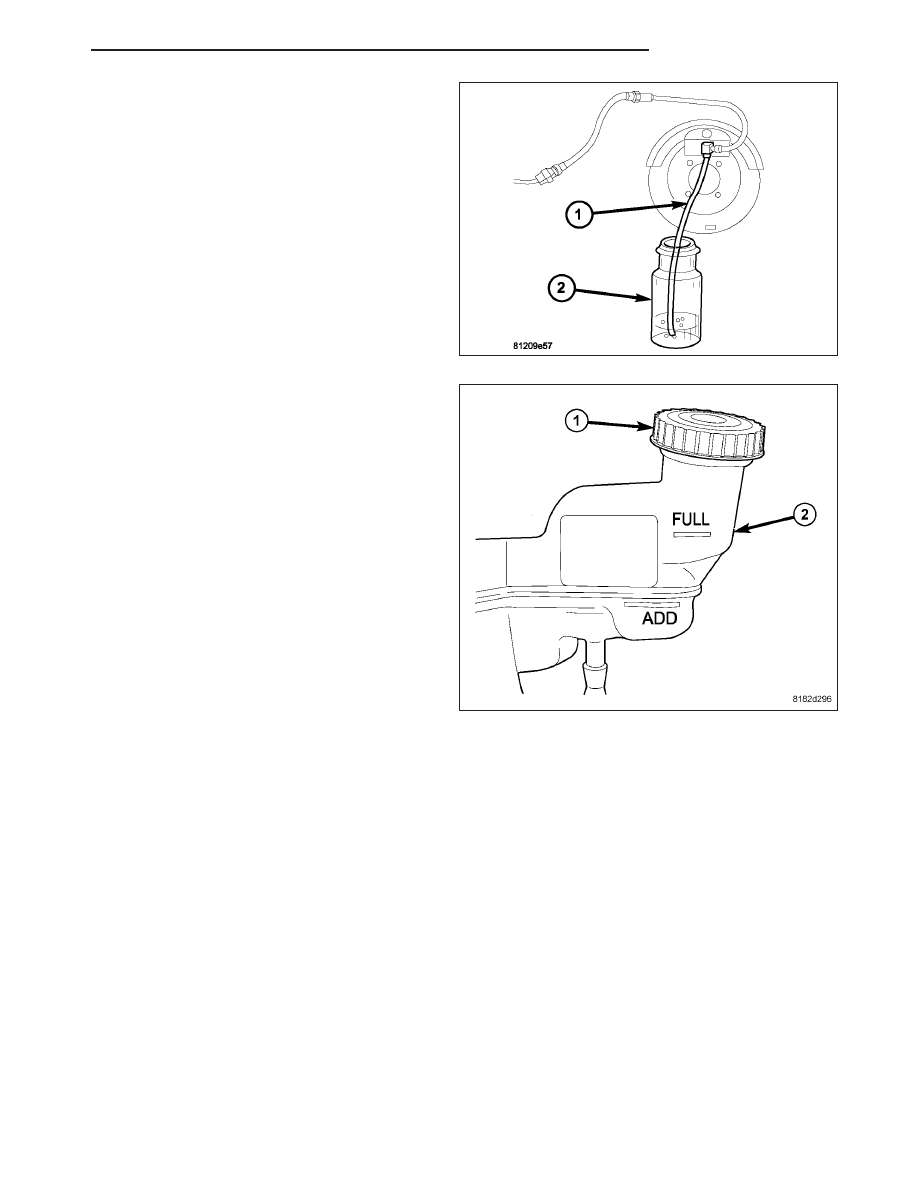

3. Attach a clear plastic hose (1) to the bleeder screw

and feed the hose into a clear jar (2) containing
enough fresh brake fluid to submerge the end of
the hose.

4. Open the bleeder screw at least one full turn or

more to obtain a steady stream of brake fluid.

5. After approximately 4–8 ounces of fluid have been

bled through the brake circuit and an air-free flow
is maintained in the clear plastic hose and jar,
close the bleeder screw.

6. Repeat this procedure at all the remaining bleeder

screws.

7. Check and adjust brake fluid level to the FULL

mark on the reservoir (2).

8. Check the brake pedal travel. If pedal travel is

excessive or has not been improved, some air may
still be trapped in the system. Re-bleed the brakes
as necessary.

9. Test drive the vehicle to verify the brakes are oper-

ating properly and pedal feel is correct.

PM

BRAKES - BASE

5 - 9

SPECIFICATIONS

BRAKE ACTUATION

ACTUATION:

Vacuum Operated Power Brakes

Standard

Hydraulic System

Dual-Diagonally Split

BRAKE PEDAL:

Pedal Ratio

3.3:1

POWER BRAKE BOOSTER:

Type

Vacuum Assist

Mounting Studs

M8 x 1.25

Diaphragm Size/Type

250 mm /Single Diaphragm

MASTER CYLINDER ASSEMBLY:

Type

Compact

Body Material

Anodized Aluminum

Reservoir Material

Polypropelene

Bore and Stroke

20.6 mm x 42 mm (0.812 in. x 1.654 in.)

Displacement Split

50 / 50

MASTER CYLINDER FLUID OUTLET PORTS:

Tube Fitting Type

ISO Flare

Primary Tube Nut Thread - With ABS

M12 x 1

Primary Tube Nut Thread - Without ABS

M10 x 1

Secondary Tube Nut Thread - All

M12 x 1

PROPORTIONING VALVE:

Material

Aluminum/Steel

Function

Fixed Pressure Proportioning

Outlet Tube Fitting Type

ISO Flare

Outlet Tube Nut Threads - Primary

M12 x 1

Outlet Tube Nut Threads - Secondary

M10 x 1

ABS HYDRAULIC CONTROL UNIT PORTS:

Tube Fitting Type

ISO Flare

Inlet Port Threads (Both)

M12 x 1

Outlet Port Threads-Left Front and Left Rear

M12 x 1

Outlet Port Threads-Right Front and Right Rear

M10 x 1

BRAKE FASTENER TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

ABS ICU Mounting Bolt (To Bracket)

11

—

97

ABS ICU Mounting Pins

11

—

97

ABS ICU Mounting Bracket Screws (To Frame)

23

17

203

ABS ABM Mounting Screws (To HCU)

2

—

17

ABS Dynamics Sensor Mounting Nuts

9

6.5

80

ABS Wheel Speed Sensor Head Mounting Screw - Front

12

9

106

ABS Wheel Speed Sensor Head Mounting Screw - Rear

10

7

89

ABS Wheel Speed Sensor Routing Bracket Mounting Screw

18

13

160

5 - 10

BRAKES - BASE

PM

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Brake Flex Hose Banjo Bolt - Front Caliper

24

18

210

Brake Flex Hose Fitting- Rear Caliper

15

11

133

Brake Pedal/Booster Mounting Nuts

23

17

200

Brake Tube Nuts

17

12.5

150

Disc Brake Caliper Adapter Bracket (To Knuckle) - Front

108

80

—

Disc Brake Caliper Adapter Bracket (To Knuckle) - Rear

72

53

—

Disc Brake Caliper Guide Pin Bolts - Front

43

32

—

Disc Brake Caliper Guide Pin Bolts - Rear

43

32

—

Disc Brake Caliper Bleeder Screw

8

6

71

Drum Brake Wheel Cylinder Mounting Screws

13

—

115

Drum Brake Wheel Cylinder Bleeder Screw

10

—

89

Fluid Reservoir Mounting Screw

5.5

4

48

Master Cylinder Mounting Nuts

25

18

221

Parking Brake Lever Mounting Nuts

28

21

250

Proportioning Valves

30

22

—

Wheel Mounting (Lug) Nuts

135

100

—

PM

BRAKES - BASE

5 - 11

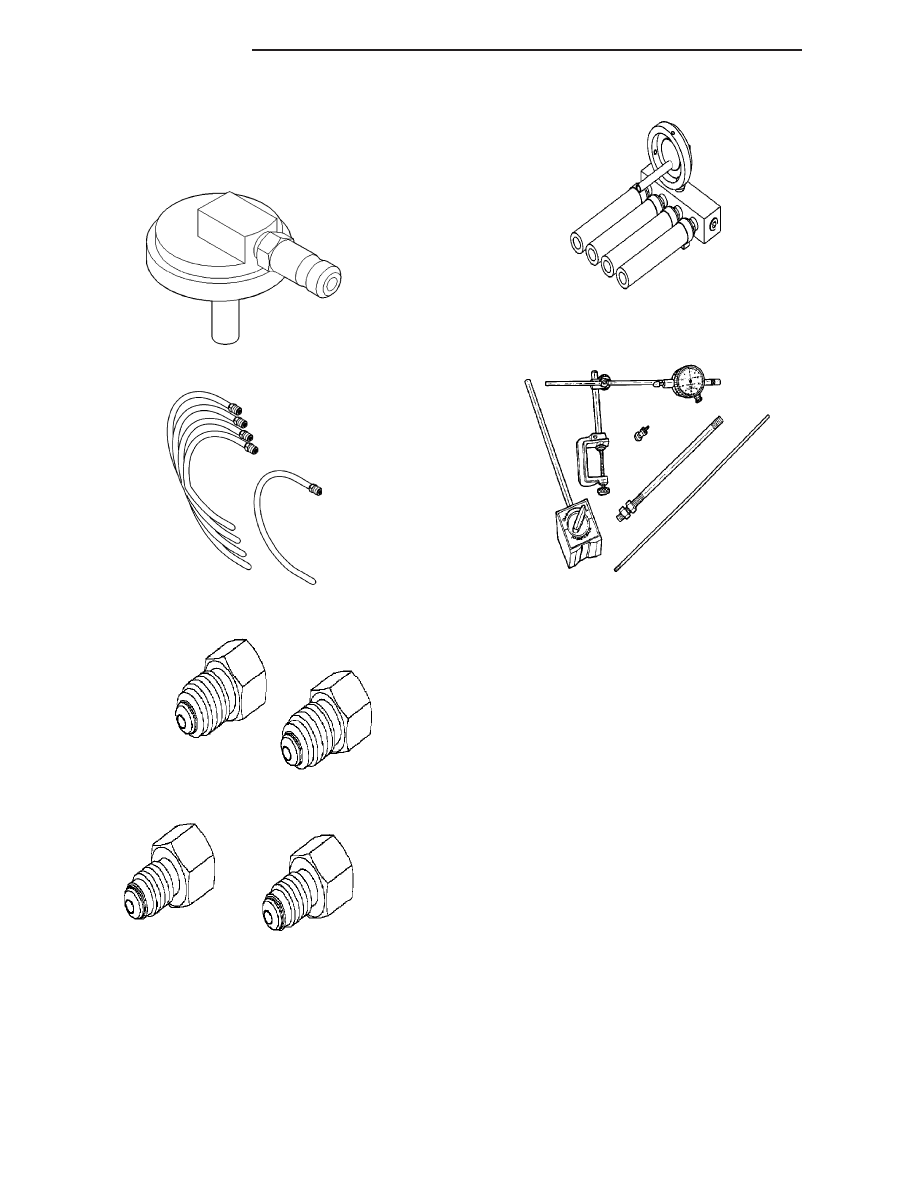

SPECIAL TOOLS

BASE BRAKE SYSTEM

Cap, Master Cylinder 6921

Bleeder Tubes 8358

Adapters, Bleeder Tube 8822

Adapter, Bleeder Tubes 9705

Dial Indicator C-3339A
