Dodge Caliber. Manual - part 76

CONDITION

POSSIBLE CAUSES

CORRECTION

SCRAPING (METAL-TO-
METAL).

1. Foreign object interference with
brakes.

1. Inspect brakes and remove foreign
object.

2. Brake shoes worn out.

2. Replace brake shoes. Inspect rotors and
drums. Reface or replace as necessary.

SCRAPING OR WHIRRING

1. ABS wheel speed sensor hitting
tone wheel.

1. Inspect, correct or replace faulty
component(s).

OTHER BRAKE CONDITIONS

CONDITION

POSSIBLE CAUSES

CORRECTION

BRAKES CHATTER

1. Rear brake drum out of round or
disc brake rotor has excessive
thickness variation.

1. Isolate condition as rear or front.
Reface or replace brake drums or
rotors as necessary.

BRAKES DRAG (FRONT
OR ALL)

1. Contaminated brake fluid.

1. Check for swollen seals. Replace all
system components containing rubber.

2. Binding caliper pins or bushings.

2. Replace pins and bushings

3. Misadjusted brake lamp switch.

3. Replace brake lamp switch. (Refer to
8 - ELECTRICAL/LAMPS/LIGHTING -
EXTERIOR/BRAKE LAMP SWITCH -
REMOVAL)

4. Master cylinder not fully returning.

4. Inspect master cylinder and replace
as necessary.

5. Binding brake pedal.

5. Replace brake pedal/bushings.

BRAKES DRAG (REAR
ONLY)

1. Parking brake cables binding or
froze up.

1. Check cable routing. Replace cables
as necessary.

2. Parking brake cable return spring
not returning shoes.

2. Replace cables as necessary.

3. Service brakes not adjusted
properly (rear drum brakes only).

3. Adjust rear brake shoes. Refer to
Brake Pads/Shoes - Drum Brake.

4. Obstruction inside the center
console preventing full return of the
parking brake cables.

4. Remove console and remove
obstruction.

BRAKES GRAB

1. Contaminated brake shoe linings.

1. Inspect and clean, or replace shoes.
Repair source of contamination.

2. Improper power brake booster
assist.

2. Refer to Power Brake Booster in this
section.

EXCESSIVE PEDAL
EFFORT

1. Obstruction of brake pedal.

1. Inspect, remove or move obstruction.

2. Low power brake booster assist.

2. Refer to Power Brake Booster in this
section.

3. Glazed brake linings.

3. Reface or replace brake rotors as
necessary. Replace brake shoes.

4. Brake shoe lining transfer to brake
rotor.

4. Reface or replace brake rotors as
necessary. Replace brake shoes.

EXCESSIVE PEDAL
EFFORT (HARD PEDAL -
CAN’T SKID WHEELS)

1. Power brake booster runout
(vacuum assist).

1. Check booster vacuum hose and
engine tune for adequate vacuum
supply. Refer to Power Brake Booster.

PM

BRAKES - BASE

5 - 5

CONDITION

POSSIBLE CAUSES

CORRECTION

EXCESSIVE PEDAL
TRAVEL (VEHICLE STOPS
OK)

1. Air in brake lines.

1. Bleed brakes.

2. Rear drum brake auto-adjuster
malfunctioning.

2. Inspect and replace drum brake
components as necessary. Adjust rear
brakes.

EXCESSIVE PEDAL
TRAVEL (ONE FRONT
WHEEL LOCKS UP
DURING HARD BRAKING)

1. One of the two hydraulic circuits is
malfunctioning.

1. Inspect system for leaks. Check
master cylinder for internal malfunction.

PEDAL PULSATES/
SURGES DURING
BRAKING

1. Rear brake drum out of round or
disc brake rotor has excessive
thickness variation.

1. Isolate condition as rear or front.
Reface or replace brake drums or
rotors as necessary.

PEDAL IS SPONGY

1. Air in brake lines.

1. Bleed brakes.

PREMATURE REAR
WHEEL LOCKUP

1. Contaminated brake shoe linings.

1. Inspect and clean, or replace shoes.
Repair source of contamination.

2. Inoperative proportioning valve
(non-ABS vehicles only).

2. Test proportioning valves following
diagnosis and testing procedure. Refer
to Proportioning Valve. Replace valves
as necessary.

3. ABS EVBP not functioning.

3. Refer to the ABS section and
Appropriate Diagnostic Information.

STOP LAMPS STAY ON

1. Brake lamp switch out of
adjustment.

1. Replace brake lamp switch. (Refer to
8 - ELECTRICAL/LAMPS/LIGHTING -
EXTERIOR/BRAKE LAMP SWITCH -
REMOVAL)

2. Brake pedal binding.

2. Inspect and replace as necessary.

3. Power brake booster not allowing
pedal to return completely.

3. Replace power brake booster.

VEHICLE PULLS TO
RIGHT OR LEFT ON
BRAKING

1. Frozen brake caliper piston.

1. Replace frozen piston or caliper.
Bleed brakes.

2. Contaminated brake shoe lining
(most likely front lining).

2. Inspect and clean, or replace shoes.
Repair source of contamination.

3. Pinched brake lines.

3. Replace pinched line.

4. Leaking piston seal.

4. Replace piston seal or brake caliper.

5. Suspension problem.

5. Refer to the Suspension section.

PARKING BRAKE -
EXCESSIVE HANDLE
TRAVEL

1. Rear brakes out of adjustment.

1. Adjust rear drum brake shoes, or
rear parking brake shoes on vehicles
with rear disc brakes.

STANDARD PROCEDURE

BASE BRAKE BLEEDING

NOTE: For bleeding the ABS hydraulic system, refer to Antilock Brake System Bleeding in the Antilock
Brake System section.

5 - 6

BRAKES - BASE

PM

CAUTION: Before removing the master cylinder cap, wipe it clean to prevent dirt and other foreign matter
from dropping into the master cylinder reservoir.

CAUTION: Use only Mopar

T

brake fluid or an equivalent from a fresh, tightly sealed container. Brake fluid

must conform to DOT 3 specifications.

NOTE: For bleeding of the Antilock Brake System, (Refer to 5 - BRAKES - ABS - STANDARD PROCEDURE).

Do not pump the brake pedal at any time while having a bleeder screw open during the bleeding process. This will
only increase the amount of air in the system and make additional bleeding necessary.

Do not allow the master cylinder reservoir to run out of brake fluid while bleeding the system. An empty reservoir will
allow additional air into the brake system. Check the fluid level frequently and add fluid as needed.

The following wheel circuit sequence for bleeding the brake hydraulic system should be used to ensure adequate
removal of all trapped air from the hydraulic system.

•

Left rear wheel

•

Right front wheel

•

Right rear wheel

•

Left front wheel

MANUAL BLEEDING

NOTE: To bleed the brakes manually, the aid of a helper will be required.

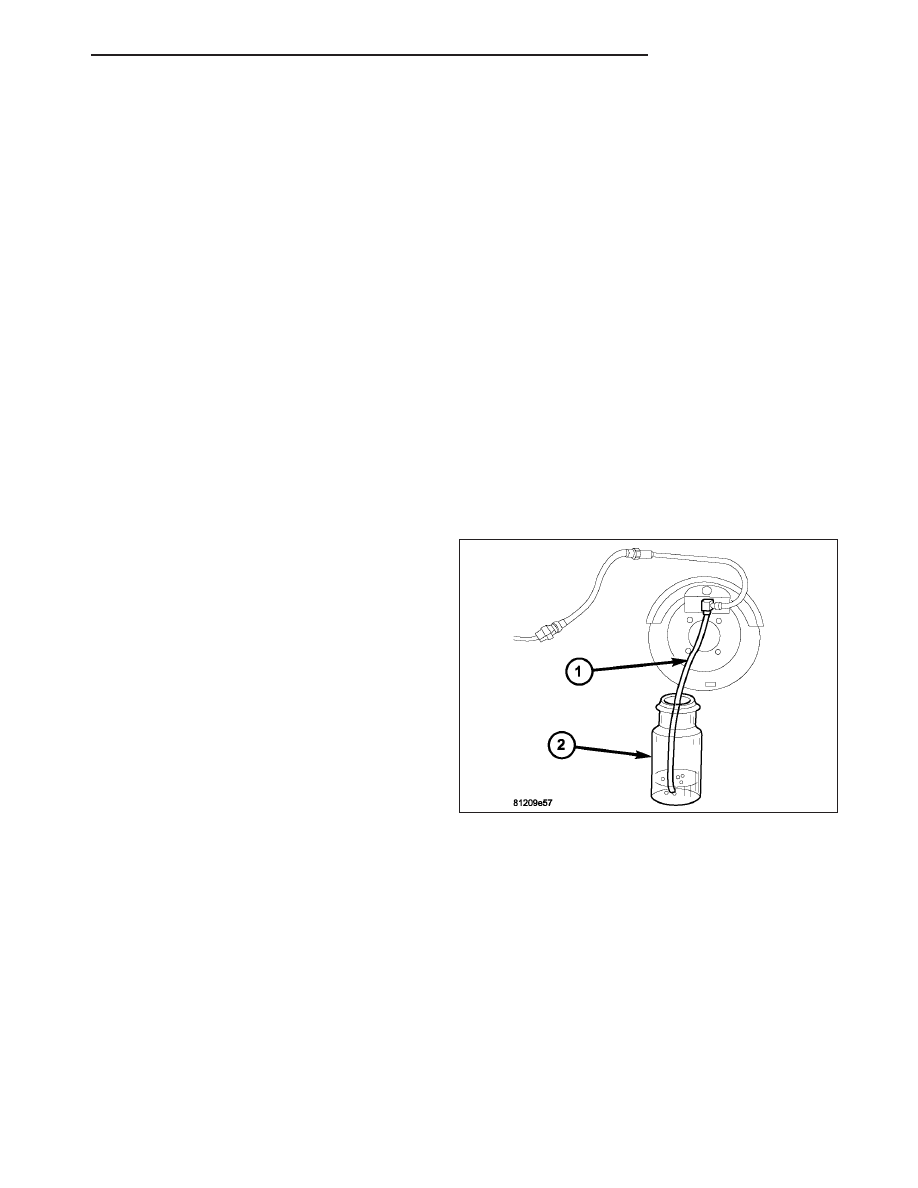

1. Attach a clear plastic hose (1) to the bleeder screw

and feed the hose into a clear jar (2) containing
enough fresh brake fluid to submerge the end of
the hose.

2. Have a helper pump the brake pedal three or four

times and hold it in the down position.

3. With the pedal in the down position, open the

bleeder screw at least one full turn.

4. Once the brake pedal has dropped, close the

bleeder screw. After the bleeder screw is closed,
release the brake pedal.

5. Repeat the above steps until all trapped air is

removed from that wheel circuit (usually four or five
times).

PM

BRAKES - BASE

5 - 7

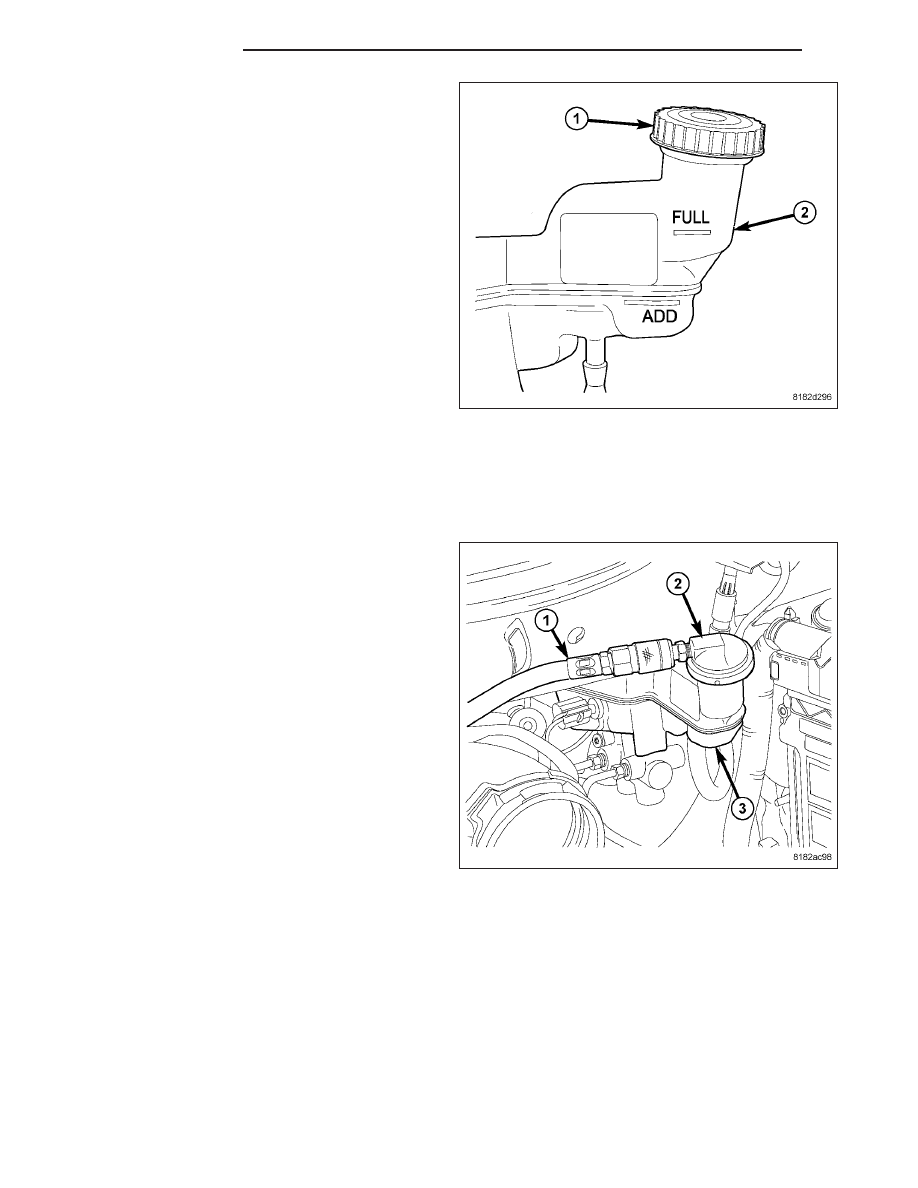

6. Bleed the remaining wheel circuits in the same

manner until all air is removed from the brake sys-
tem. Monitor the fluid level in the master cylinder
reservoir (2) to make sure it does not go dry.

7. Check and adjust brake fluid level to the FULL

mark.

8. Check the brake pedal travel. If pedal travel is

excessive or has not been improved, some air may
still be trapped in the system. Re-bleed the brakes
as necessary.

9. Test drive the vehicle to verify the brakes are oper-

ating properly and pedal feel is correct.

PRESSURE BLEEDING

NOTE: Follow pressure bleeder manufacturer’s instructions for use of pressure bleeding equipment.

Following the same wheel circuit sequence as prescribed for manual bleeding.

1. Attach Master Cylinder Cap (2), Special Tool 6921,

in place of the filler cap on the master cylinder res-
ervoir (3).

2. Attach Bleeder Tank (1), Special Tool C-3496-B, or

an equivalent, to the Master Cylinder Cap 6921.
