Dodge Caliber. Manual - part 62

4.

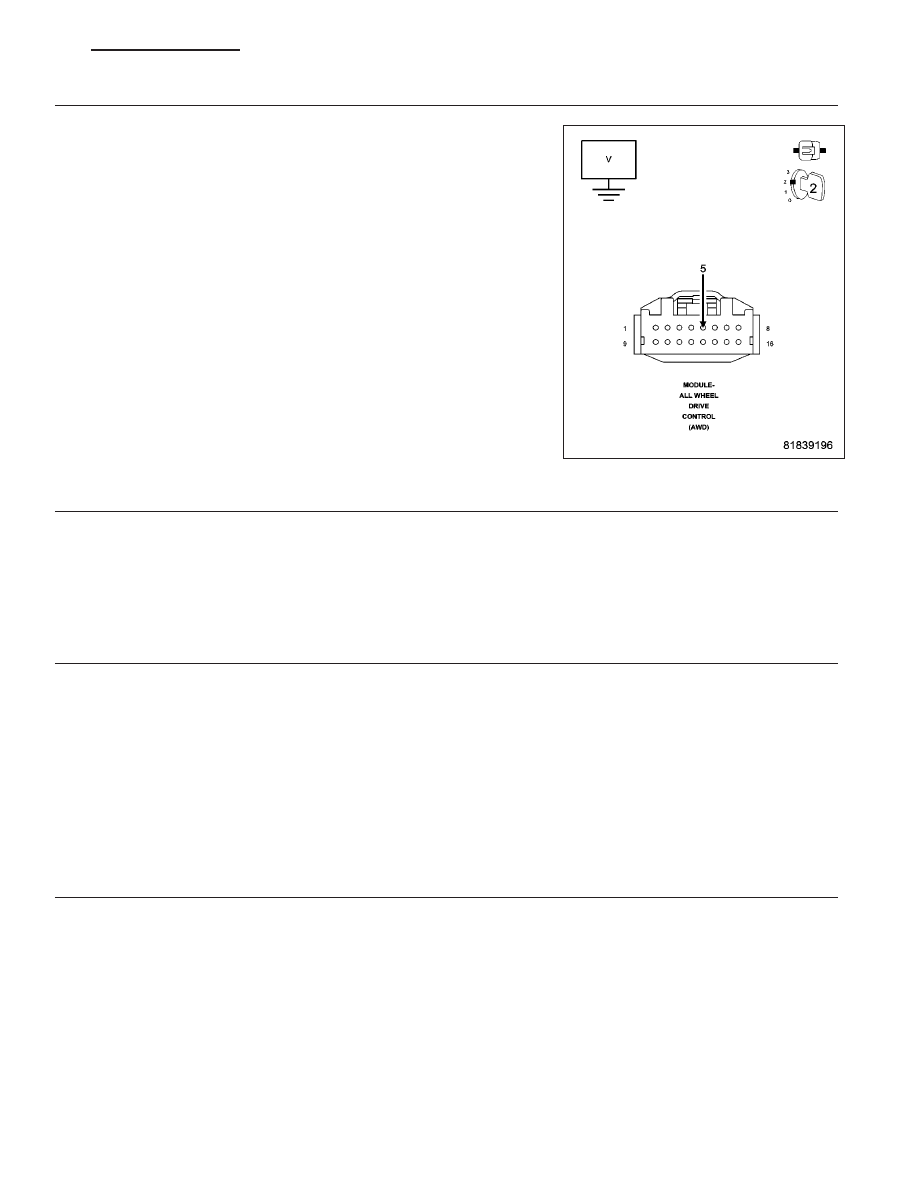

(F202) IGNITION SWITCH OUTPUT (RUN/START)

Reconnect the AWD Control Module harness connector.

Reconnect the TIPM C11 harness connector.

With a 12-volt test light connected to ground, backprobe the (F202) Igni-
tion Switch Output (RUN/START) circuit in the TIPM C11 harness con-
nector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go to 6

No

>> Go to 5

5.

AWD CONTROL MODULE

View repair.

Repair

Replace the AWD Control Module in accordance with the Service information.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY CONTROLLED CLUTCH - STANDARD PROCEDURE).

6.

TOTALLY INTEGRATED POWER MODULE

NOTE: Before continuing, check the TIPM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors.

Pay particular attention to all Power and Ground circuits.

View repair.

Repair

Replace the Totally Integrated Power Module in accordance with the Service Information.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY CONTROLLED CLUTCH - STANDARD PROCEDURE).

7.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle test the wiring harness and connectors while checking for shorted and open circuits.

Using the scan tool, monitor the data related to this circuit while performing the wiggle test. Look for the data to
change or for the DTC to reset.

Were there any problems found?

Yes

>> Repair as necessary.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY CONTROLLED CLUTCH - STANDARD PROCEDURE)

No

>> Test Complete.

PM

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

3 - 123

C211E-BATTERY SUPPLY VOLTAGE LOW

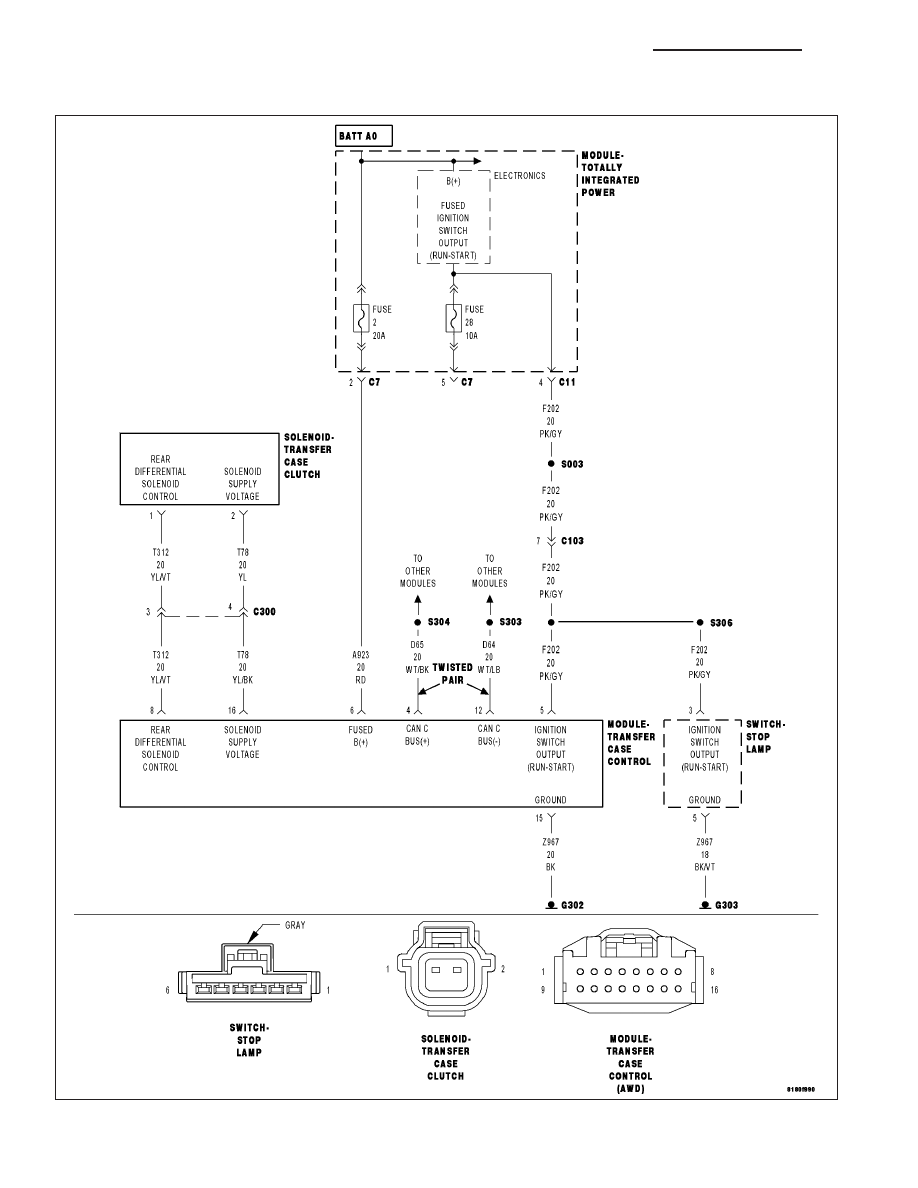

For a complete wiring diagram Refer to Section 8W

3 - 124

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
Continuously.

•

Set Condition:
The All Wheel Drive Control Module detects that system voltage is below 9.0 volts for 60 seconds.

Possible Causes

CHARGING SYSTEM DTCS PRESENT

(A923) FUSED B+ CIRCUIT OPEN OR HIGH RESISTANCE

(Z967) GROUND CIRCUIT OPEN OR HIGH RESISTANCE

ALL WHEEL DRIVE (AWD) CONTROL MODULE

TOTALLY INTEGRATED POWER MODULE (TIPM)

Diagnostic Test

1.

CHARGING SYSTEM DTCS PRESENT

Ignition on, engine not running.

With the scan tool, select View DTCs in the Powertrain Control Module.

Are there any Charging System or related voltage DTCs present?

Yes

>> Refer to the symptom list and perform any Charging System DTC diagnostic procedures before con-

tinuing with this test.

No

>> Go to 2

2.

CHECK FOR ACTIVE DTC

With the scan tool, read DTCs.

Is the DTC active at this time?

Yes

>> Go to 3

No

>> Go to 8

3.

CHECK THE TIPM FUSED B+ VOLTAGE

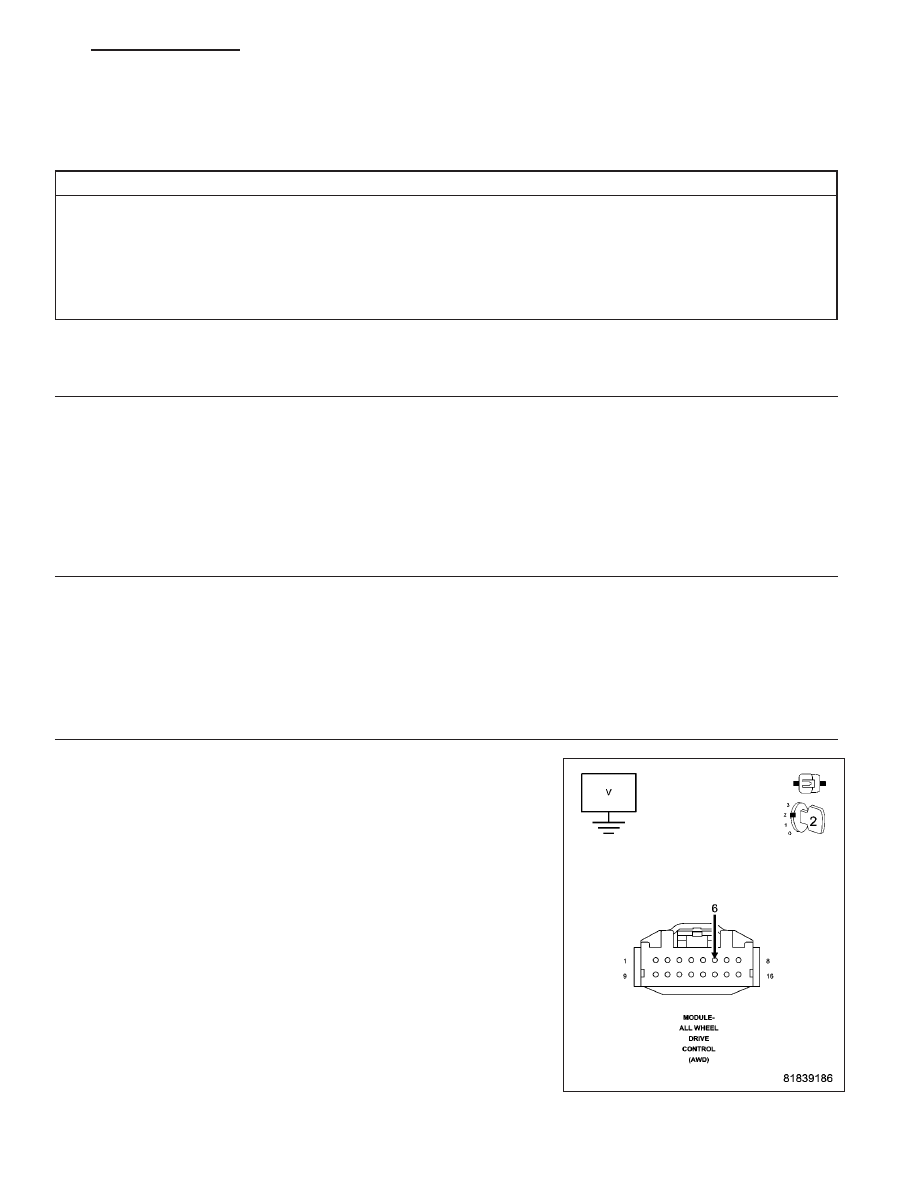

While back probing, measure the voltage of the (A923) Fused B+ circuit
in the TIPM C7 harness connector.

Is the voltage below 9 volts?

Yes

>> Go to 7

No

>> Go to 4

PM

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

3 - 125

4.

(A923) FUSED B+ CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition off.

Disconnect the AWD module harness connector.

Ignition on, engine not running.

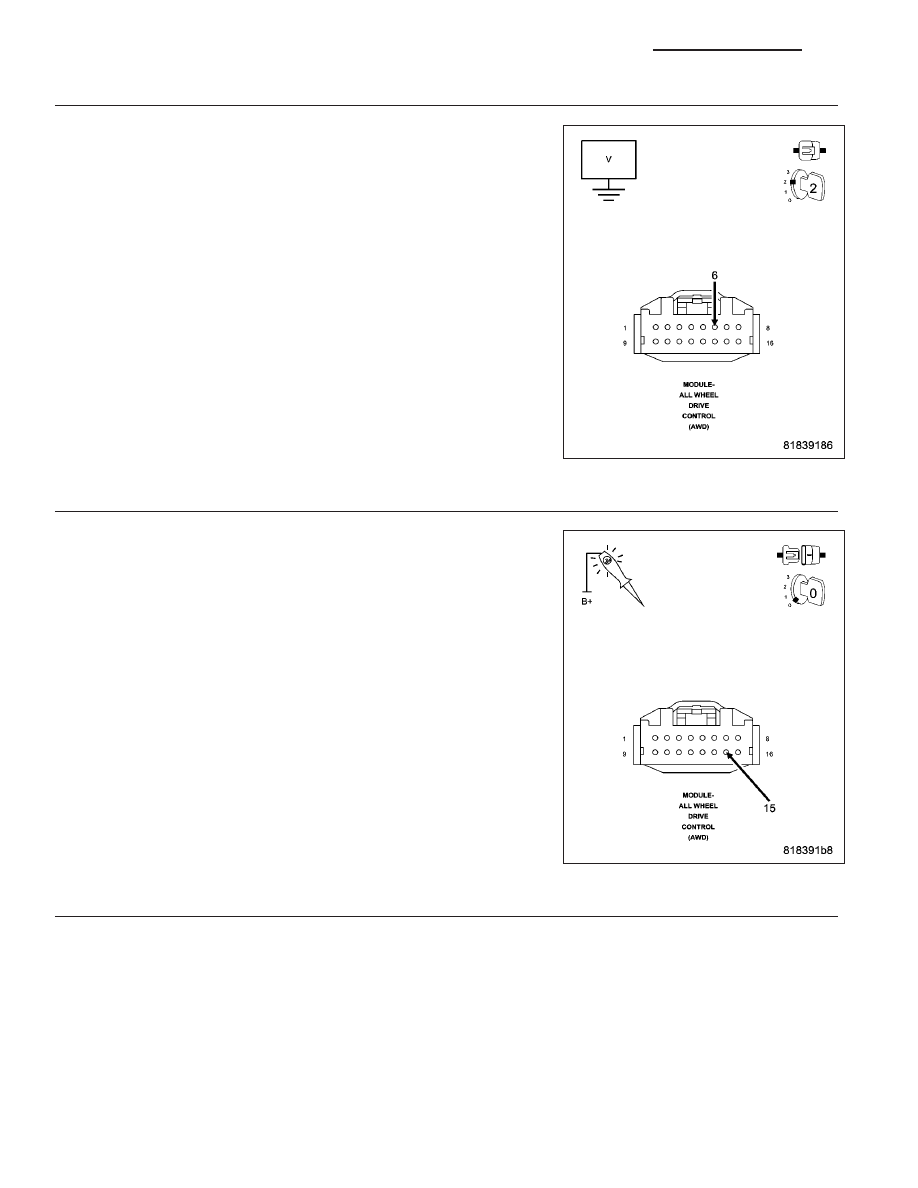

With a 12-volt test light connected to ground, check the (A923) Fused
B(+) circuit in the AWD Control Module harness connector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go to 5

No

>> Repair the (A923) Fused B+ circuit for an open circuit or

high resistance.

Perform AWD Control Module VERIFICATION TEST. (Refer
to 3 - DIFFERENTIAL & DRIVELINE/ELECTRONICALLY
CONTROLLED CLUTCH - STANDARD PROCEDURE).

5.

(Z967) GROUND CIRCUIT OPEN OR HIGH RESISTANCE

Using a 12-volt test light connected to B(+), check the (Z967) Ground
circuit in the AWD Control Module harness connector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go to 6

No

>> Repair the (Z967) Ground circuit for an open circuit or high

resistance.

Perform AWD Control Module VERIFICATION TEST. (Refer
to 3 - DIFFERENTIAL & DRIVELINE/ELECTRONICALLY
CONTROLLED CLUTCH - STANDARD PROCEDURE).

6.

AWD CONTROL MODULE

View repair.

Repair

Replace the AWD Control Module in accordance with the Service information.

Perform AWD Control Module VERIFICATION TEST. (Refer to 3 - DIFFERENTIAL & DRIVELINE/ELEC-
TRONICALLY CONTROLLED CLUTCH - STANDARD PROCEDURE).

3 - 126

CLUTCH-ELECTRONICALLY CONTROLLED-ELECTRICAL DIAGNOSTICS

PM
