INSTALLATION

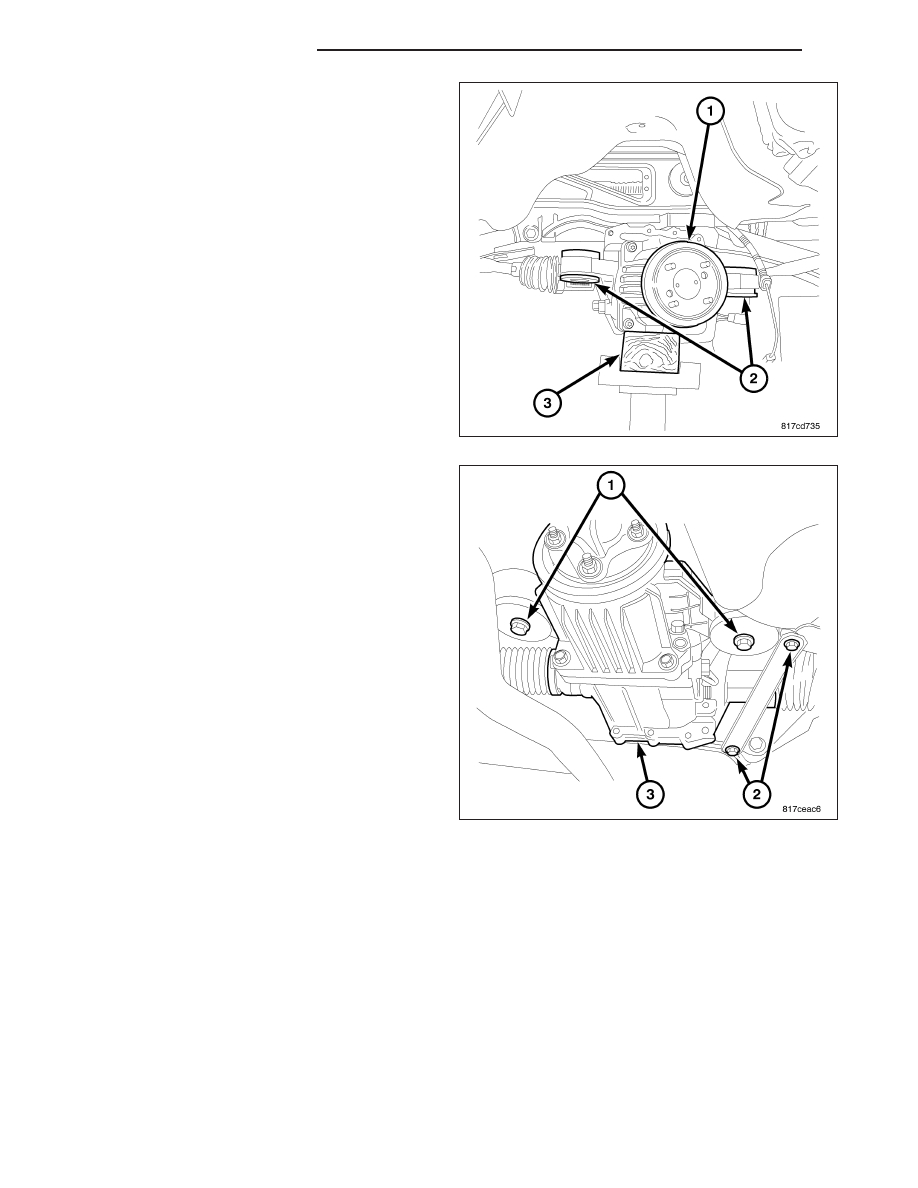

1. Lift driveline module (1) with a transmission jack

while installing halfshaft.

2. Install nut and washer halfshaft to left rear hub and

torque to 244 N·m (180 ft.lbs.).

3. Connect the electrical connector (1).

4. Install wire harness bracket and two mounting bolts

and torque to 45 Nm (33 ft. lbs.).

PM

HALF SHAFT-LEFT REAR

3 - 27

5. Lift driveline module into place.

6. Install the two driveline module side mounting bolts

(1) and torque to 102 N·m (75 ft. lbs.).

3 - 28

HALF SHAFT-LEFT REAR

PM

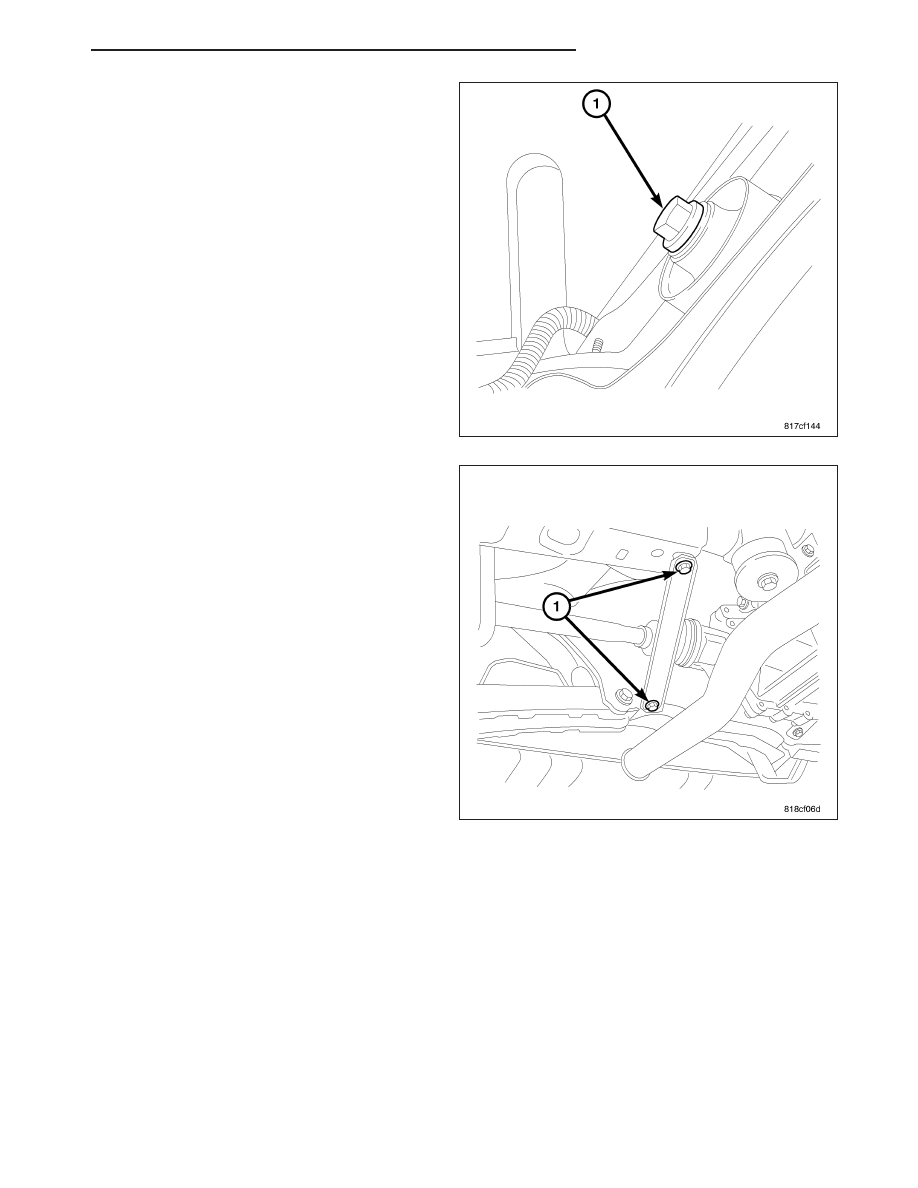

7. Install the rear driveline module mounting bolt (1)

and torque to 102 N·m (75 ft. lbs.).

8. Install the right side stay bracket and bolts (1)

torque to 61 N·m (45 ft. lbs.)

PM

HALF SHAFT-LEFT REAR

3 - 29

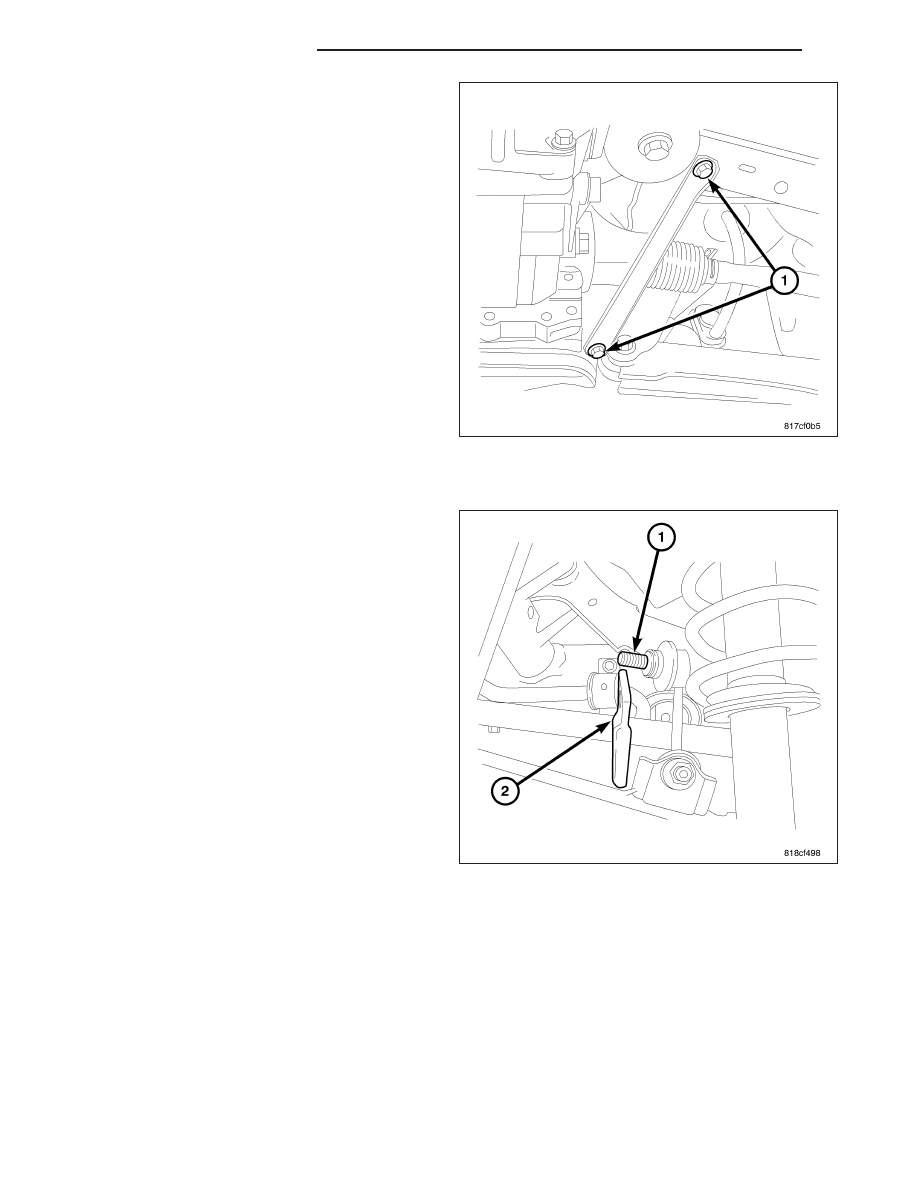

9. Install the left side stay bracket and bolts (1) torque

to 61 N·m (45 ft. lbs.).

10. Install the propeller shaft (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - INSTALLATION).

11. Fill the rear axle with fluid.

12. Roll sway bar into place (2) (if equipped).

3 - 30

HALF SHAFT-LEFT REAR

PM
