16. Install the seat weight sensors if equipped, passenger seat only, refer to INSTALLATION .

17. Install the passenger or drivers front seat, see INSTALLATION.

SEAT - REAR

DESCRIPTION

DESCRIPTION

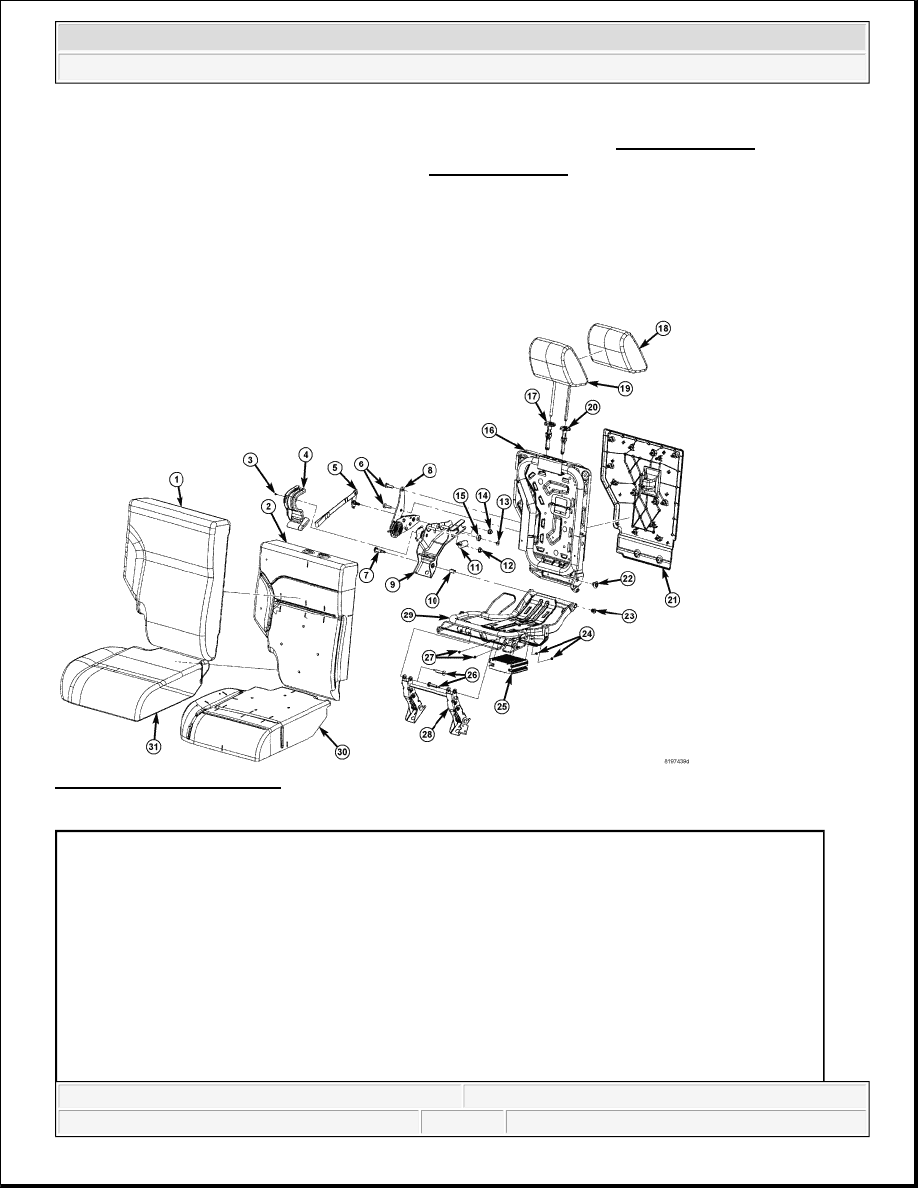

Fig. 473: Rear Seat Assembly
Courtesy of CHRYSLER LLC

1 - COVER, BACK 40

17 - SLEEVE, ASSEMBLY SLAVE

2 - CUSHION, BACK 40

18 - COVER, HEADREST

3 - SCREW, SHIELD 3 N.m (26.5 in. lbs.)

19 - HEADREST, ASSEMBLY

4 - SHIELD, ASSEMBLY

20 - SLEEVE, ASSEMBLY MASTER

5 - LEVER, RELEASE ASSEMBLY

21 - PANEL, BACK, ASSEMBLY

6 - SCREWS, M10 X 30MM 47.5 N.m (35 ft. lbs.)

22 - CLIP, PLASTIC

7 - SCREW, M8 X 1.25 X 19 27.5 N.m (20 ft. lbs.)

23 - BUSHING, PRESS FIT

8 - RECLINER, ASSEMBLY

24 - SCREWS, POWER INVERTER 3 N.m (26.5
in. lbs.)

9 - BRACKET, FLOOR ASSEMBLY

25 - POWER INVERTER

10 - BUSHING, SPACER

26 - SCREWS 10 N.m (88.5 in. lbs.)



2007 Dodge Nitro R/T

2007 ACCESSORIES AND EQUIPMENT Body - Nitro



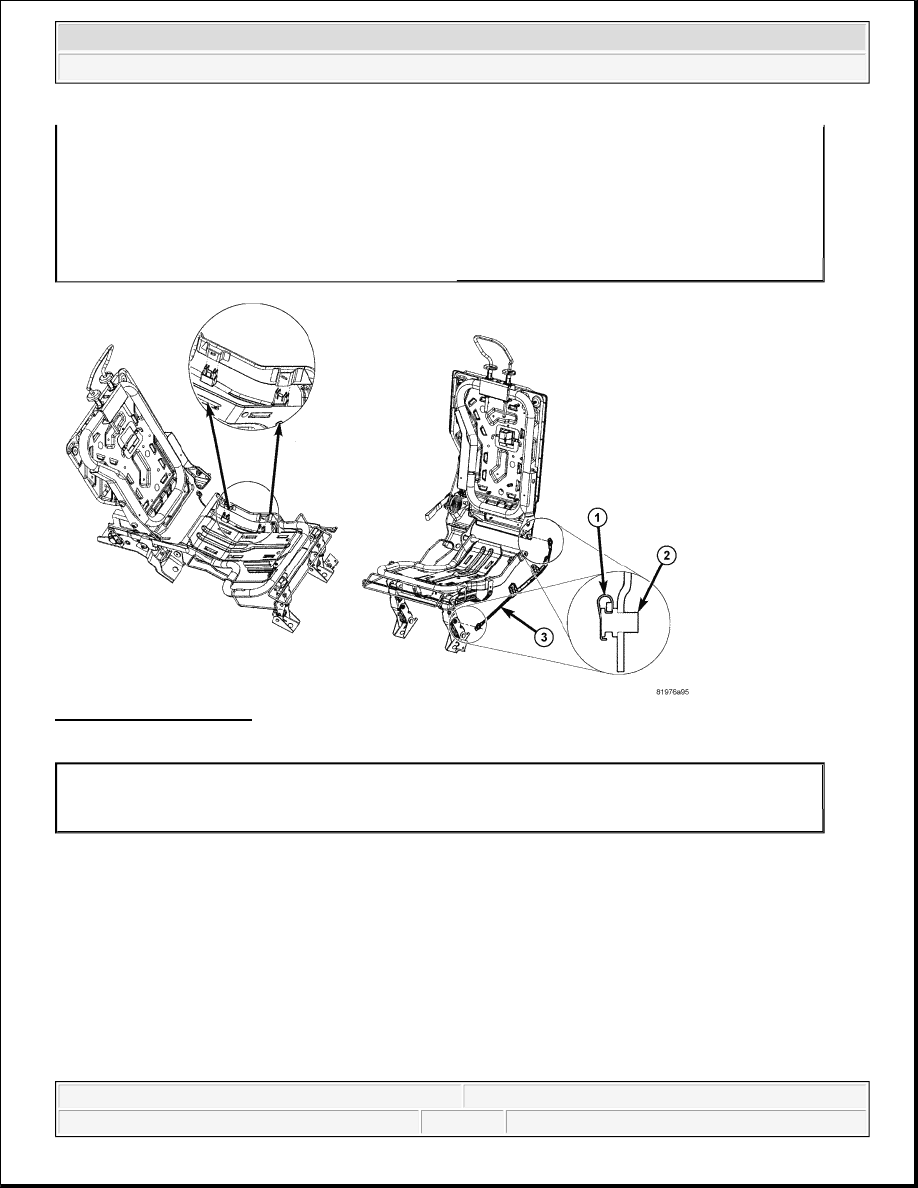

Fig. 474: Rear Seat Cable
Courtesy of CHRYSLER LLC

11 - BRACKET, ATTACHMENT

27 - SCREWS, POWER INVERTER 3 N.m (26.5
in. lbs.)

12 - NUT, LOCK M10 X 1.5 47.5 N.m (35 ft. lbs.)

28 - LINK, ASSEMBLY

13 - SCREW, RELEASE LEVER 7 N.m (62 in. lbs.)

29 - FRAME, SEAT CUSHION

14 - NUT, LOCK M10 X 1.5 47.5 N.m (35 ft. lbs.)

30 - CUSHION, SEAT

15 - BUSHING, SPACER

31 - COVER, SEAT

16 - FRAME, BACK CUSHION

-

1 - CLIP CABLE END
2 - STUD
3 - CABLE



2007 Dodge Nitro R/T

2007 ACCESSORIES AND EQUIPMENT Body - Nitro



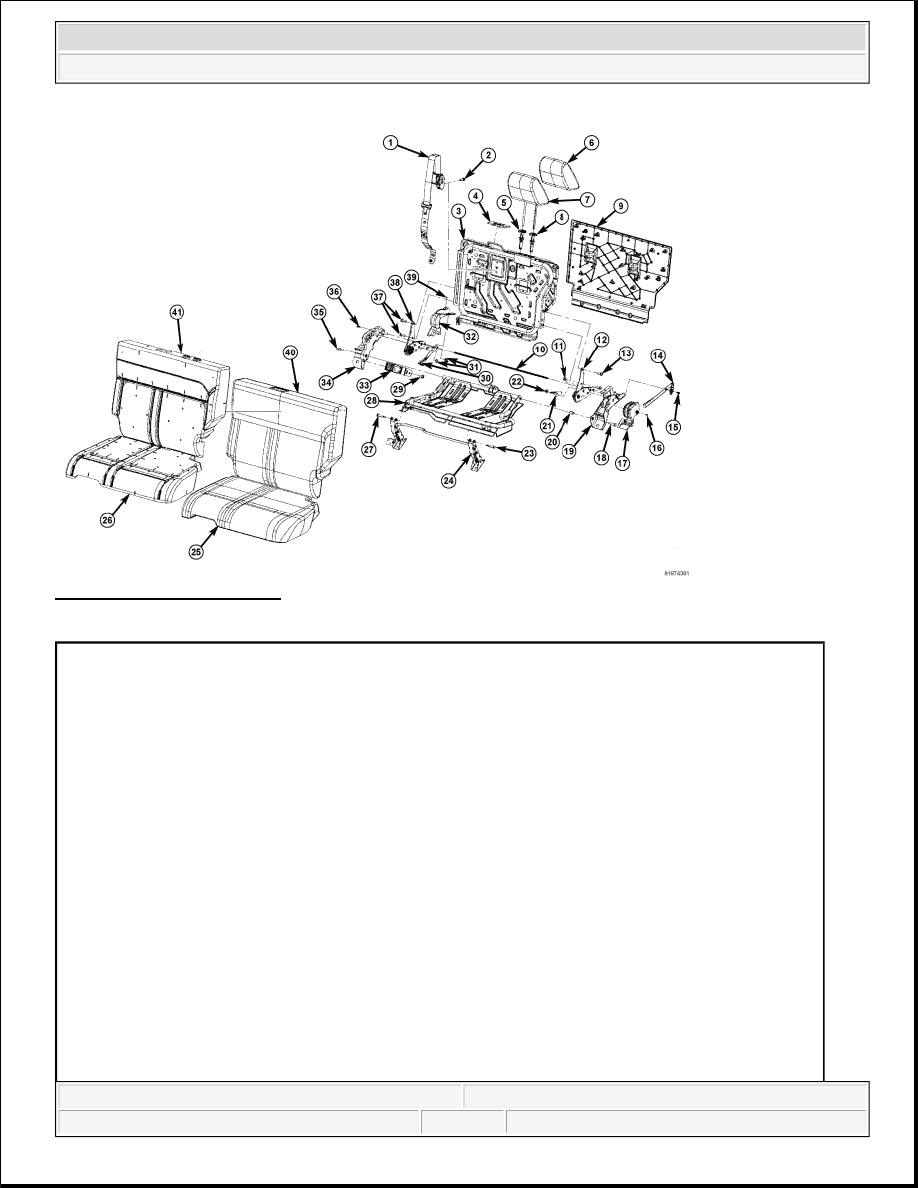

Fig. 475: Rear Seat Assembly
Courtesy of CHRYSLER LLC

1 - RETRACTOR, ASSEMBLY

22 - NUT, LOCK M10 X 1.5 47.5 N.m (35 ft. lbs.)

2 - BOLT, RETRACTOR 47.5 N.m (35 ft. lbs.)

23 - SCREW 10 N.m (88.5 in. lbs.)

3 - FRAME, BACK CUSHION

24 - LINK, ASSEMBLY

4 - BEZEL, RETRACTOR

25 - CUSHION, SEAT

5 - SLEEVE, ASSEMBLY SLAVE

26 - COVER, SEAT

6 - COVER, HEADREST

27 - SCREW 10 N.m (88.5 in. lbs.)

7 - HEADREST, ASSEMBLY

28 - FRAME, SEAT CUSHION

8 - SLEEVE, ASSEMBLY MASTER

29 - BOLT, RESTRAINT 55 N.m (40.5 ft. lbs.)

9 - PANEL, ASSEMBLY BACK

30 - BRACKET, ATTACHMENT

10 - ROD, RECLINER

31 - NUTS, LOCK M10 X 1.5 47.5 N.m (35 ft. lbs.)

11 - NUT, LOCK M10 X 1.5 47.5 N.m (35 ft.
lbs.)

32 - SHIELD, ASSEMBLY

12 - RECLINER, ASSEMBLY

33 - BUCKLE, SEAT BELT

13 - SCREW, M10 X 30MM 47.5 N.m (35 ft.
lbs.)

34 - BRACKET, FLOOR ASSEMBLY

14 - LEVER, RELEASE ASSEMBLY

35 - PIVOT, STUD 27.5 N.m (20 ft. lbs.)

15 - SCREW, RELEASE LEVER 8 N.m (71 in.
lbs.)

36 - SCREW 8 N.m (71 in. lbs.)

16 - SCREW, SHIELD 3 N.m (26.5 in. lbs.)

37 - SCREWS, M10 X 30MM 47.5 N.m (35 ft. lbs.)

17 - SHIELD, ASSEMBLY

38 - RECLINER, ASSEMBLY



2007 Dodge Nitro R/T

2007 ACCESSORIES AND EQUIPMENT Body - Nitro



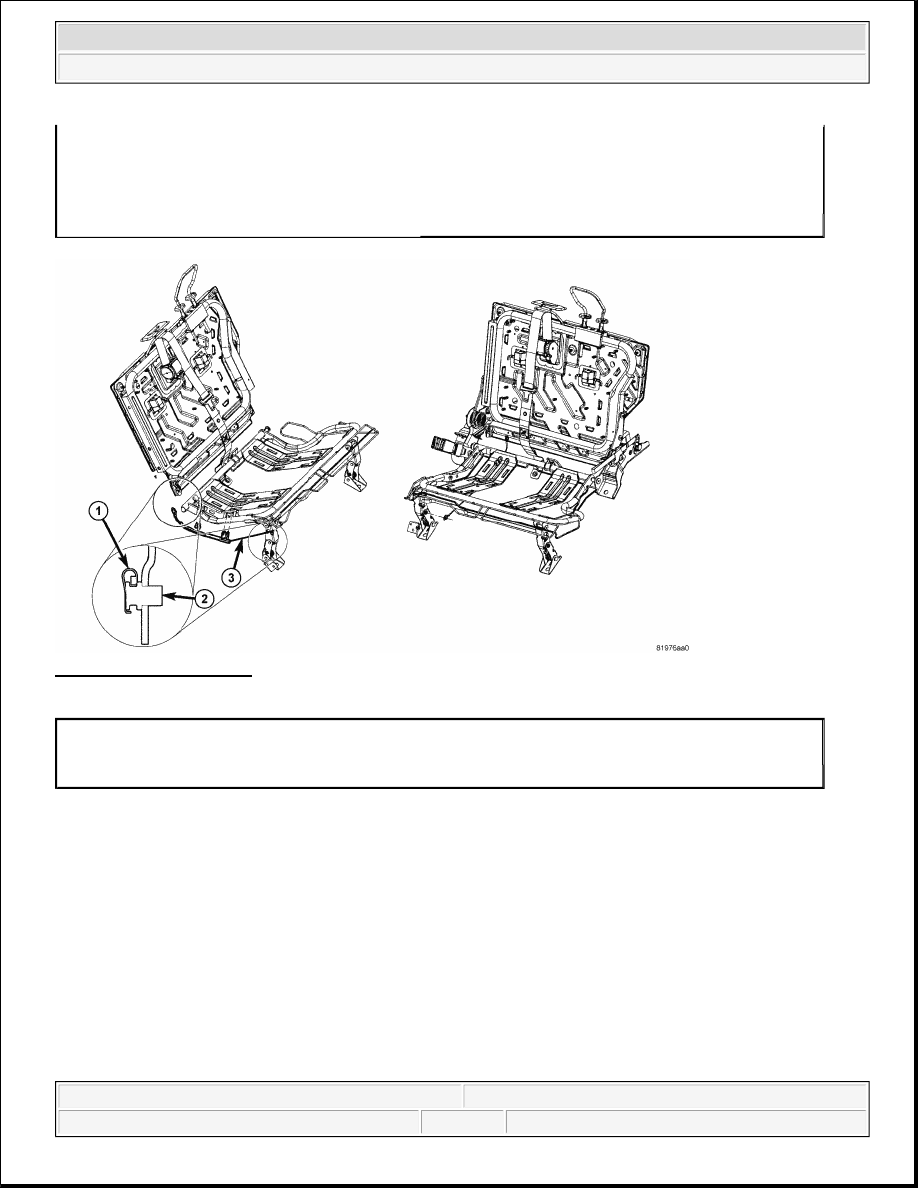

Fig. 476: Rear Seat Cable
Courtesy of CHRYSLER LLC

REMOVAL

SEAT - REAR

18 - SCREW, M8 X 1.25 X 19 27.5 N.m (20 ft.
lbs.)

39 - SCREW, SHIELD 3 N.m (26.5 in. lbs.)

19 - BRACKET, FLOOR ASSEMBLY

40 - CUSHION, SEAT BACK

20 - BUSHING, SPACER

41 - COVER, SEAT BACK

21 - BRACKET, PLASTIC

-

1 - CLIP CABLE END
2 - STUD
3 - CABLE



2007 Dodge Nitro R/T

2007 ACCESSORIES AND EQUIPMENT Body - Nitro
