Dodge Nitro. Manual - part 1005







2007 Dodge Nitro R/T

2007 SYSTEM WIRING DIAGRAMS Dodge - Nitro

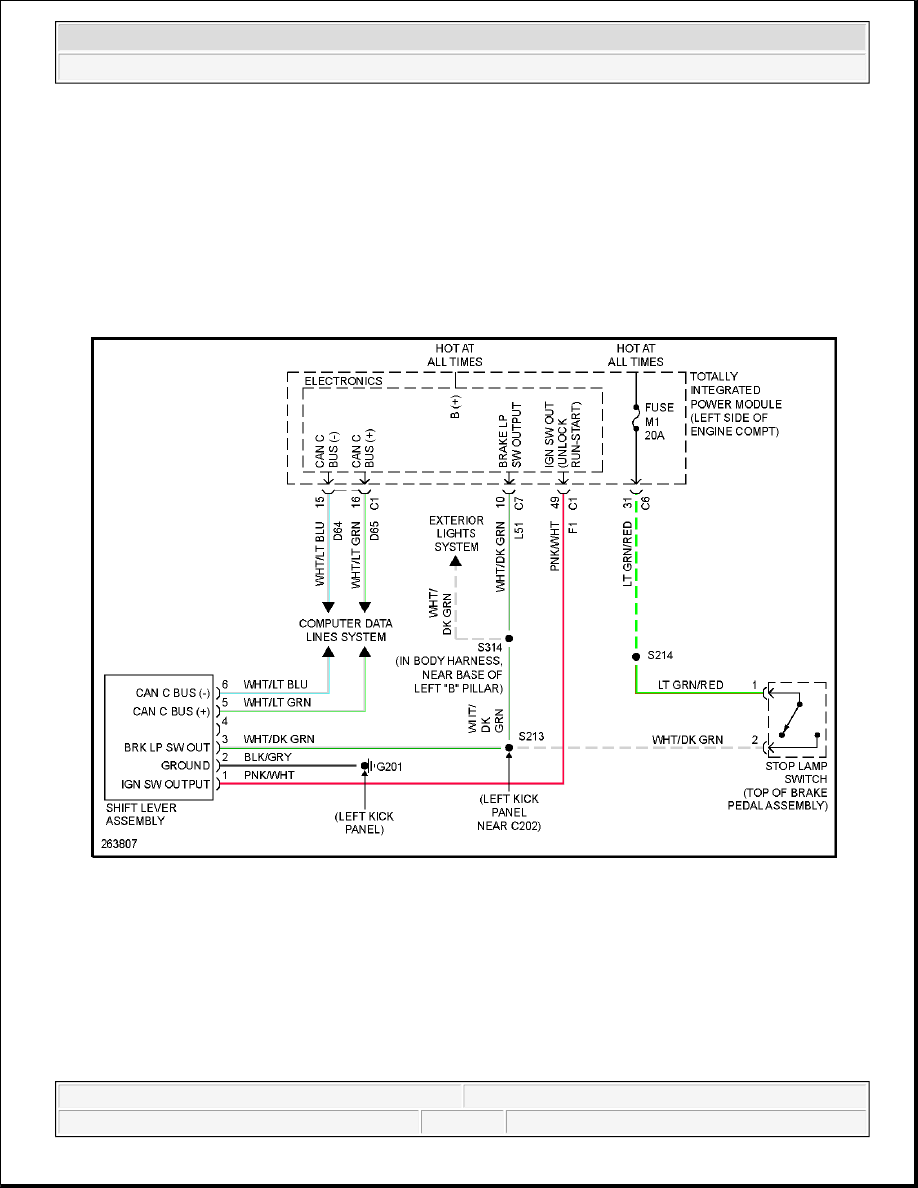

Fig. 51: Shift Interlock Circuit, W/ NAG1 Transmission



2007 Dodge Nitro R/T

2007 SYSTEM WIRING DIAGRAMS Dodge - Nitro





2007 Dodge Nitro R/T

2007 SYSTEM WIRING DIAGRAMS Dodge - Nitro

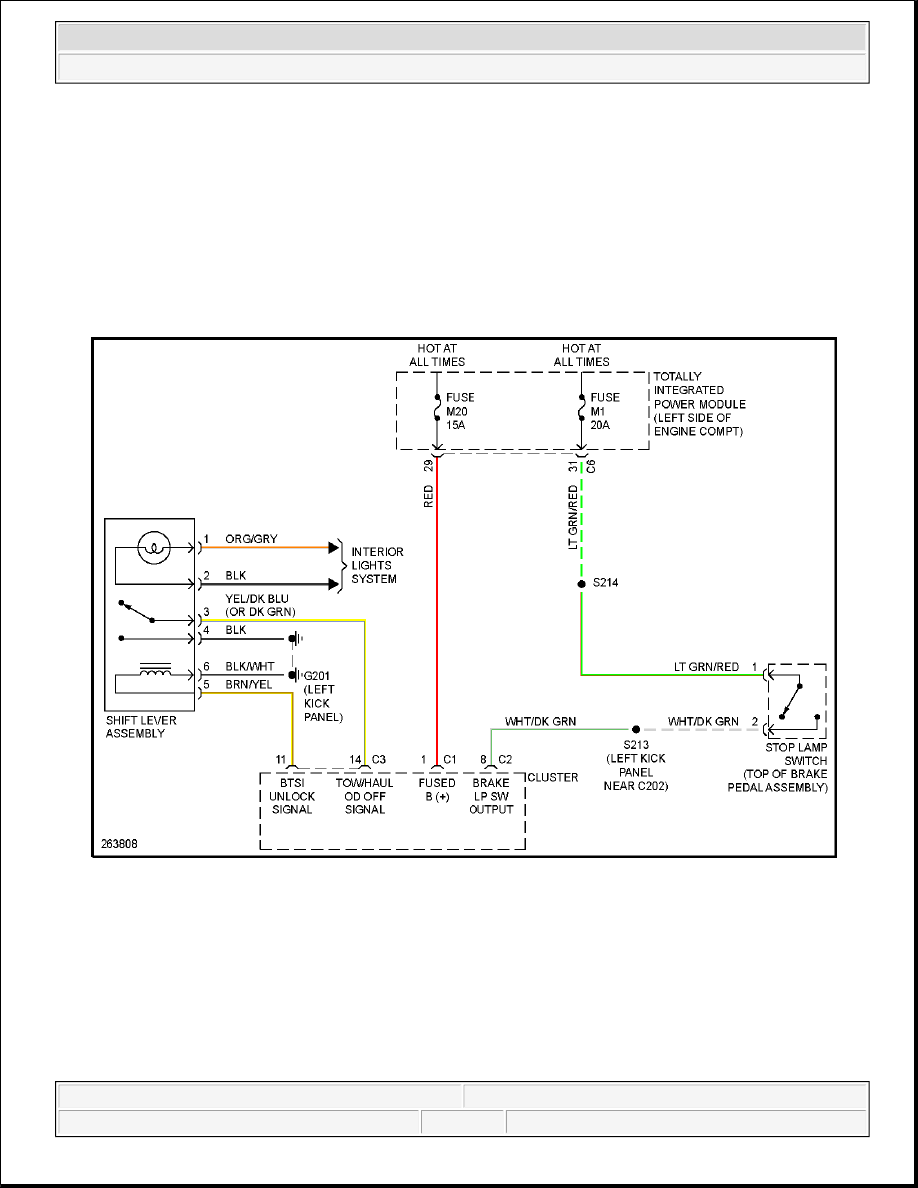

Fig. 52: Shift Interlock Circuit, W/ RLE Transmission

STARTING/CHARGING



2007 Dodge Nitro R/T

2007 SYSTEM WIRING DIAGRAMS Dodge - Nitro
