Dodge Durango (DN). Manual - part 438

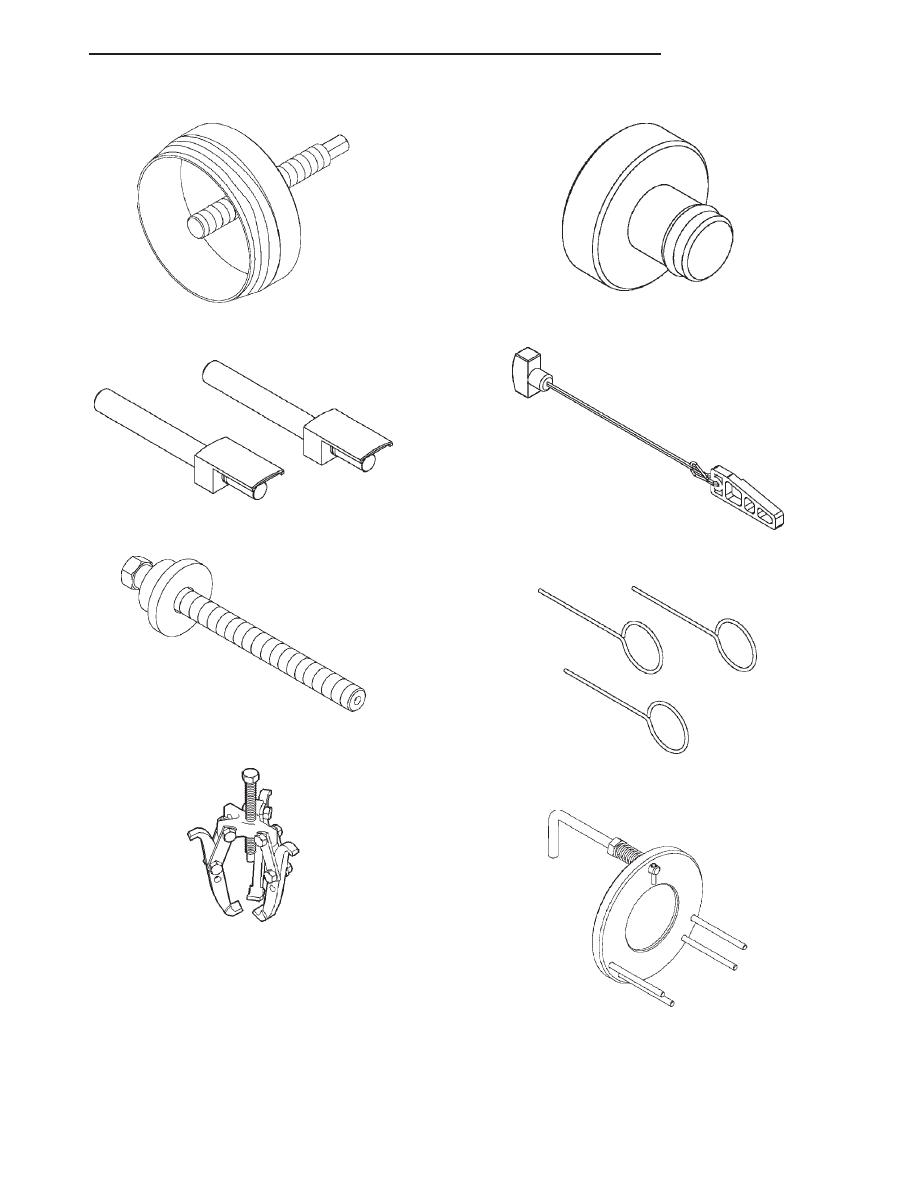

Rear Crankshaft Seal Remover 8506

Connecting Rod Guides 8507

Crankshaft Damper Installer 8512

Puller 1026

Crankshaft Damper Removal Insert 8513

Chain Tensioner Wedge 8350

Chain Tensioner Pins 8514

Secondary Chain Holder 8515

DN

4.7L ENGINE

9 - 83

SPECIAL TOOLS (Continued)

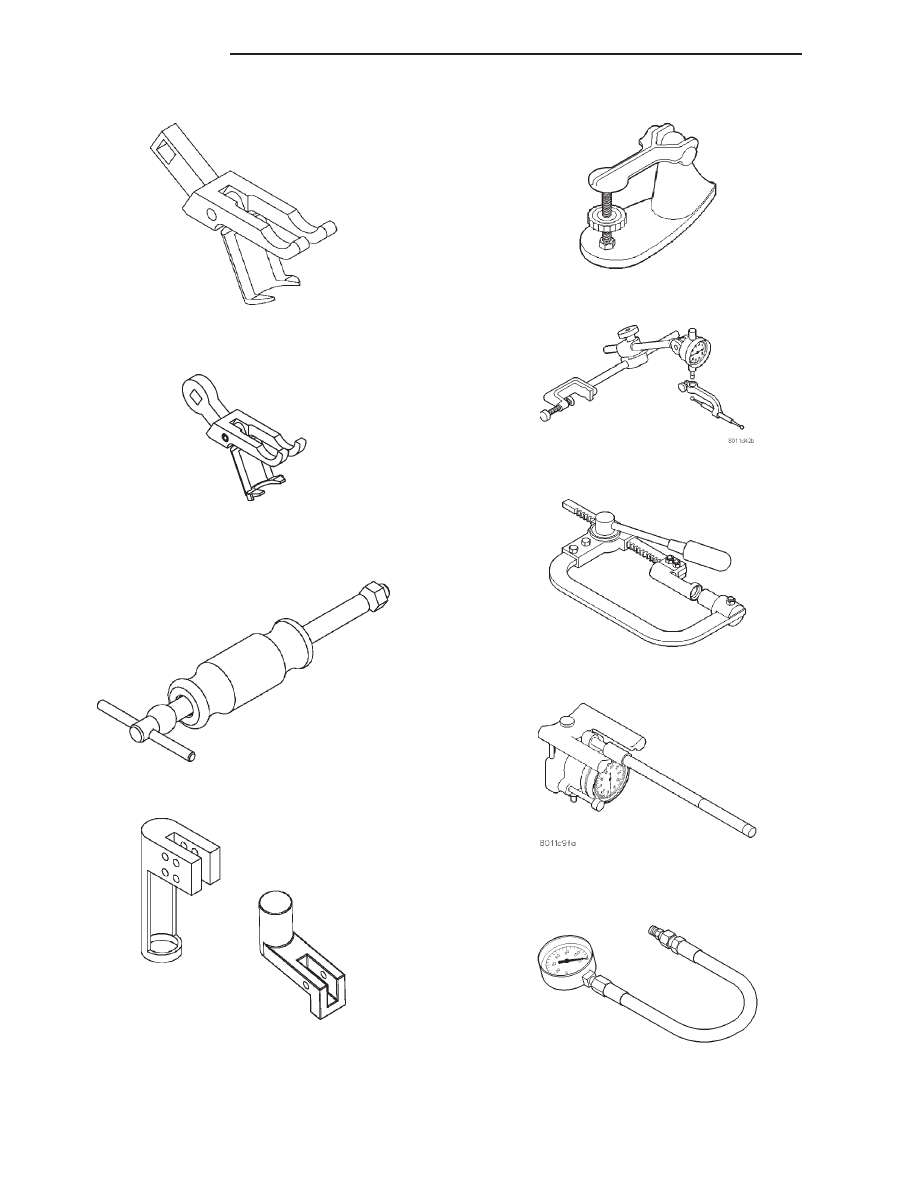

Remover, Rocker Arm 8516

Valve Spring Compressor 8387

Idler Shaft Remover 8517

Valve Spring Compressor Adapters 8519

Valve Spring Tester C-647

Dial Indicator C-3339

Valve Spring Compressor C-3422-B

Bore Size Indicator C-119

Oil Pressure Gauge C-3292

9 - 84

4.7L ENGINE

DN

SPECIAL TOOLS (Continued)

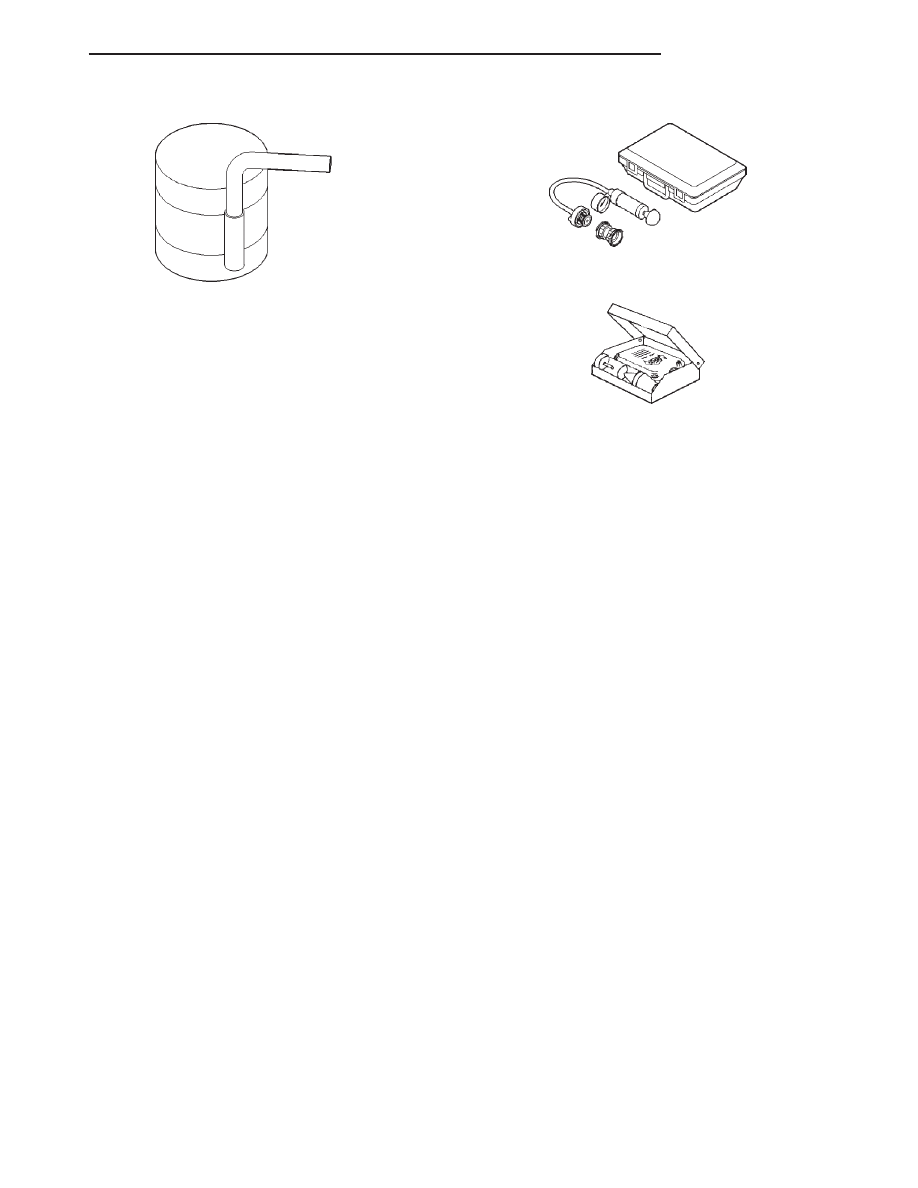

Piston Ring Compressor C-385

Pressure Tester Kit 7700

Bloc–Chek–Kit C-3685–A

DN

4.7L ENGINE

9 - 85

SPECIAL TOOLS (Continued)

5.2L ENGINE

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
ENGINE LUBRICATION SYSTEM . . . . . . . . . . . . . 87
EXHAUST MANIFOLD . . . . . . . . . . . . . . . . . . . . . 89
INTAKE MANIFOLD . . . . . . . . . . . . . . . . . . . . . . . 89
CYLINDER HEAD COVER GASKET . . . . . . . . . . . 90
CYLINDER HEAD. . . . . . . . . . . . . . . . . . . . . . . . . 90
VALVES AND VALVE SPRINGS . . . . . . . . . . . . . . 90
ENGINE OIL PAN . . . . . . . . . . . . . . . . . . . . . . . . . 90
CRANKSHAFT OIL SEALS . . . . . . . . . . . . . . . . . . 90
PISTON AND CONNECTING ROD . . . . . . . . . . . . 90
CRANKSHAFT MAIN BEARINGS . . . . . . . . . . . . . 91
CRANKSHAFT . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

SERVICE PROCEDURES

FORM-IN-PLACE GASKETS. . . . . . . . . . . . . . . . . 91
ENGINE PERFORMANCE . . . . . . . . . . . . . . . . . . 92
ENGINE OIL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
REPAIR DAMAGED OR WORN THREADS . . . . . . 94
CYLINDER BORE—HONING . . . . . . . . . . . . . . . . 94
HYDROSTATIC LOCK . . . . . . . . . . . . . . . . . . . . . 95
VALVE TIMING . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
VALVE SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . 95
MEASURING TIMING CHAIN STRETCH. . . . . . . . 97
PISTONS—FITTING . . . . . . . . . . . . . . . . . . . . . . . 98
PISTON RINGS—FITTING . . . . . . . . . . . . . . . . . . 98
CONNECTING ROD BEARINGS—FITTING. . . . . 100
CRANKSHAFT MAIN BEARINGS—FITTING . . . . 100

REMOVAL AND INSTALLATION

ENGINE MOUNTS—FRONT . . . . . . . . . . . . . . . . 100
ENGINE MOUNT—REAR . . . . . . . . . . . . . . . . . . 102
ENGINE ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . 102
INTAKE MANIFOLD . . . . . . . . . . . . . . . . . . . . . . 103
EXHAUST MANIFOLD . . . . . . . . . . . . . . . . . . . . 105
CYLINDER HEAD COVER . . . . . . . . . . . . . . . . . 106
ROCKER ARMS AND PUSH RODS . . . . . . . . . . 107
VALVE SPRING AND STEM SEAL

REPLACEMENT-IN VEHICLE . . . . . . . . . . . . . 107

CYLINDER HEAD . . . . . . . . . . . . . . . . . . . . . . . . 107
VALVES AND VALVE SPRINGS . . . . . . . . . . . . . 108
HYDRAULIC TAPPETS . . . . . . . . . . . . . . . . . . . . 109
VIBRATION DAMPER . . . . . . . . . . . . . . . . . . . . . 109
TIMING CHAIN COVER . . . . . . . . . . . . . . . . . . . 110
TIMING CHAIN . . . . . . . . . . . . . . . . . . . . . . . . . . 111
CAMSHAFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
CAMSHAFT BEARINGS . . . . . . . . . . . . . . . . . . . 113
CRANKSHAFT MAIN BEARINGS . . . . . . . . . . . . 113
DISTRIBUTOR DRIVE SHAFT BUSHING . . . . . . 114
OIL PAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
PISTON AND CONNECTING ROD ASSEMBLY . . 116
CRANKSHAFT . . . . . . . . . . . . . . . . . . . . . . . . . . 116
OIL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
CRANKSHAFT OIL SEAL—FRONT . . . . . . . . . . . 117
CRANKSHAFT OIL SEALS—REAR . . . . . . . . . . . 118
ENGINE CORE OIL AND CAMSHAFT PLUGS . . 120

DISASSEMBLY AND ASSEMBLY

VALVE SERVICE . . . . . . . . . . . . . . . . . . . . . . . . 121
OIL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
CYLINDER BLOCK . . . . . . . . . . . . . . . . . . . . . . . 124

CLEANING AND INSPECTION

CYLINDER HEAD COVER . . . . . . . . . . . . . . . . . 124
CYLINDER HEAD ASSEMBLY . . . . . . . . . . . . . . 124
PISTON AND CONNECTING ROD ASSEMBLY . . 124
OIL PAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
OIL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
CYLINDER BLOCK . . . . . . . . . . . . . . . . . . . . . . . 127
INTAKE MANIFOLD . . . . . . . . . . . . . . . . . . . . . . 127
EXHAUST MANIFOLD . . . . . . . . . . . . . . . . . . . . 127

SPECIFICATIONS

5.2L ENGINE SPECIFICATIONS . . . . . . . . . . . . . 128
TORQUE SPECIFICATIONS . . . . . . . . . . . . . . . . 132

SPECIAL TOOLS

5.2L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION

The 5.2 Liter (318 CID) eight-cylinder engine is a

V-Type

lightweight,

single

cam,

overhead

valve

engine with hydraulic roller tappets.

The engine lubrication system consists of a rotor

type oil pump and a full flow oil filter.

The cylinders are numbered from front to rear; 1,

3, 5, 7 on the left bank and 2, 4, 6, 8 on the right
bank. The firing order is 1-8-4-3-6-5-7-2 (Fig. 1). This
engine is designed for unleaded fuel.

The engine serial number is stamped into a

machined pad located on the left, front corner of the
cylinder block. When component part replacement is
necessary, use the engine type and serial number for
reference (Fig. 2).

9 - 86

5.2L ENGINE
