Dodge Durango (DN). Manual - part 425

ENGINE ASSEMBLY

REMOVAL

NOTE: This procedure applies to both the 4X2 and
4X4 vehicles, steps that apply to the 4X4 vehicle
only, are identified.

(1) Disconnect the battery negative and positive

cables.

(2) Remove the battery and the battery tray. Refer

to BATTERY.

(3) Raise vehicle on hoist.
(4) Remove exhaust crossover pipe from exhaust

manifolds. Refer to EXHAUST SYSTEM.

(5) 4X4 vehicles Disconnect axle vent tube from

left side engine mount.

(6) Remove the through bolt retaining nut and bolt

from both the left and right side engine mounts (Fig.
40) (Fig. 41).

(7) 4X4 vehicles Remove locknut from left and

right side engine mount brackets (Fig. 41).

(8) Disconnect two ground straps from the lower

left hand side and one ground strap from the lower
right hand side of the engine.

(9) Disconnect crankshaft position sensor. (Fig. 43)

NOTE: The following step applies to 4X4 vehicles
equipped with automatic transmission only.

(10) 4X4

vehicles

Remove

the

axle

isolator

bracket from the engine, transmission and the axle
(Fig. 42).

(11) Remove structural cover. Refer to Structural

Cover in this section for procedure.

(12) Remove starter. Refer to STARTING SYS-

TEM.

(13) Drain cooling system. Refer to COOLING

SYSTEM.

(14) Remove torque converter bolts (Automatic

Transmission Only). Refer to TRANSMISSION.

(15) Remove

transmission

to

engine

mounting

bolts.

(16) Disconnect the engine block heater power

cable from the block heater, if equipped.

(17) Lower vehicle.
(18) Remove throttle body resonator assembly and

air inlet hose.

(19) Disconnect throttle and speed control cables.
(20) Disconnect tube from both the left and right

side crankcase breathers (Fig. 44). Remove breathers

(21) Discharge A/C system. Refer to HEATING and

AIR CONDITIONING.

(22) Remove A/C compressor.
(23) Remove shroud, fan assemblies and accessory

drive belt. Refer to COOLING SYSTEM.

(24) Disconnect transmission oil cooler lines at the

radiator.

(25) Disconnect radiator upper and lower hoses.

Refer to COOLING SYSTEM.

(26) Remove radiator, A/C condenser and transmis-

sion oil cooler as an assembly. Refer to COOLING
SYSTEM.

(27) Remove generator.
(28) Disconnect the two heater hoses from the tim-

ing chain cover and heater core.

(29) Unclip and remove heater hoses and tubes

from the intake manifold (Fig. 45).

(30) Disconnect engine harness at the following

points :

• Intake air temperature (IAT) sensor (Fig. 46)

• Fuel Injectors

SEQUENCE

ITEM

TORQUE

1

BOLT

54 N·m

(Qty 4)

(40 ft. lbs.)

2

BOLT

54 N·m

(Qty 2)

(40 ft. lbs.)

3

BOLT

54 N·m

(Qty 2)

(40 ft. lbs.)

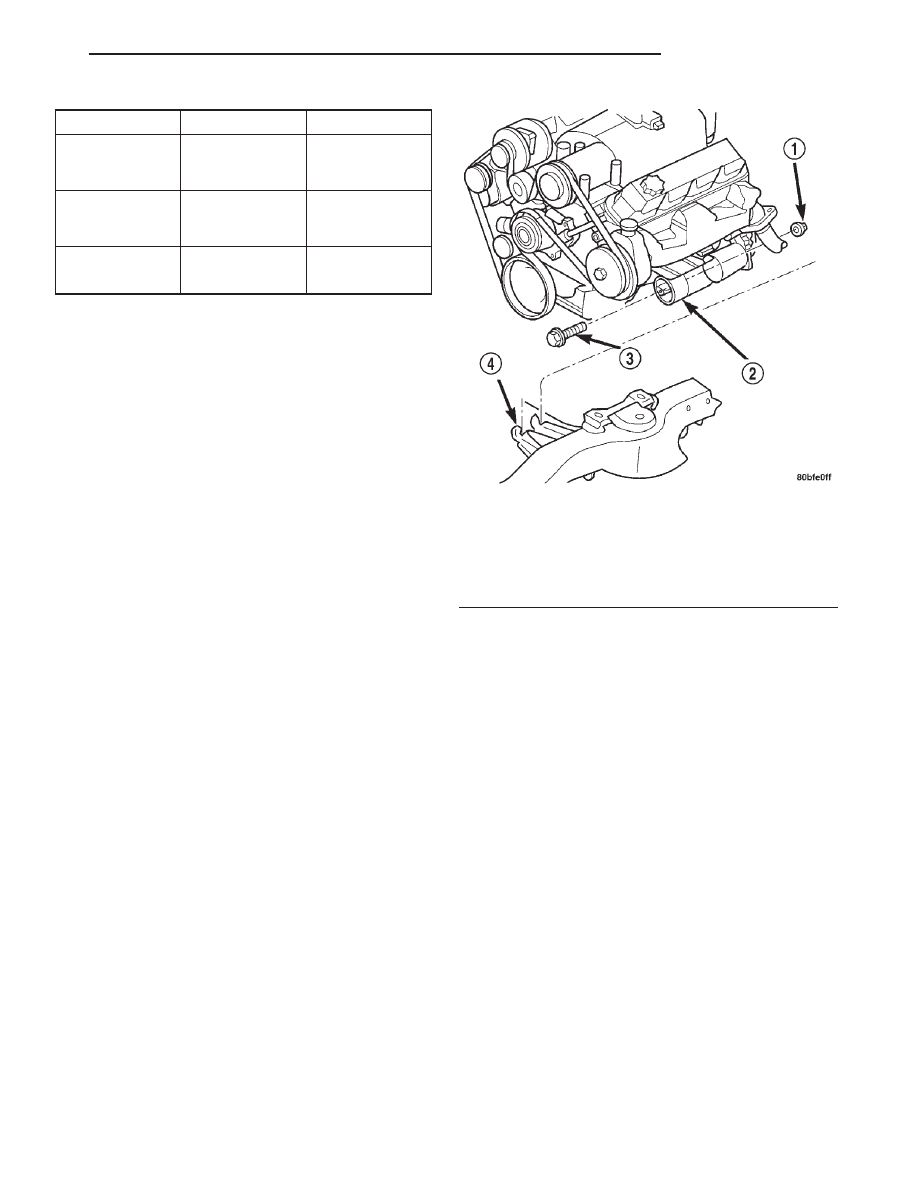

Fig. 40 Engine Mount Through Bolt and Nut

Removal / Installation—4X2 Vehicles

1 – LOCKNUT AND WASHER
2 – ENGINE MOUNT/INSULATOR
3 – THROUGH BOLT
4 – FRAME

DN

4.7L ENGINE

9 - 31

REMOVAL AND INSTALLATION (Continued)

• Throttle Position (TPS) Switch

• Idle Air Control (IAC) Motor

• Engine Oil Pressure Switch

• Engine Coolant Temperature (ECT) Sensor

• Manifold absolute pressure (MAP) Sensor

• Camshaft Position (CMP) Sensor

• Coil Over Plugs
(31) Disconnect the vacuum lines at the throttle

body and intake manifold.

(32) Release fuel rail pressure then disconnect the

fuel supply quick connect fitting at the fuel rail.
Refer toFUEL SYSTEM for procedure.

(33) Remove power steering pump and position out

of the way.

(34) Install Special Tools 8400 Lifting Studs, into

the cylinder heads.

(35) Install Engine Lifting Fixture Special Tool

8347 (Fig. 47) following these steps.

• Holding the lifting fixture at a slight angle, slide

the large bore in the front plate over the hex portion
of the lifting stud.

• Position the two remaining fixture arms onto

the two Special Tools 8400 Lifting Studs, in the cyl-
inder heads.

• Pull foward and upward on the lifting fixture so

that the lifting stud rest in the slotted area below the
large bore.

• Secure the lifting fixture to the three studs

using three 7/16 – 14 N/C locknuts.

• Make sure the lifting loop in the lifting fixture is

in the last hole (closest to the throttle body) to min-
imize the angle of engine during removal.

(36) Disconnect body ground strap at the right side

cowl (Fig. 48).

(37) Disconnect body ground strap at the left side

cowl (Fig. 49).

NOTE: It will be necessary to support the transmis-
sion in order to remove the engine.

(38) Position a suitable jack under the transmis-

sion.

(39) Remove engine from the vehicle.

INSTALLATION

(1) Position engine in the vehicle.
Position both the left and right side engine mount

brackets and install the through bolts and nuts.
Tighten nuts to 4X2 vehicles 95 N·m (70 ft. lbs.).
4X4 vehicles 102 N·m (75 ft. lbs.).

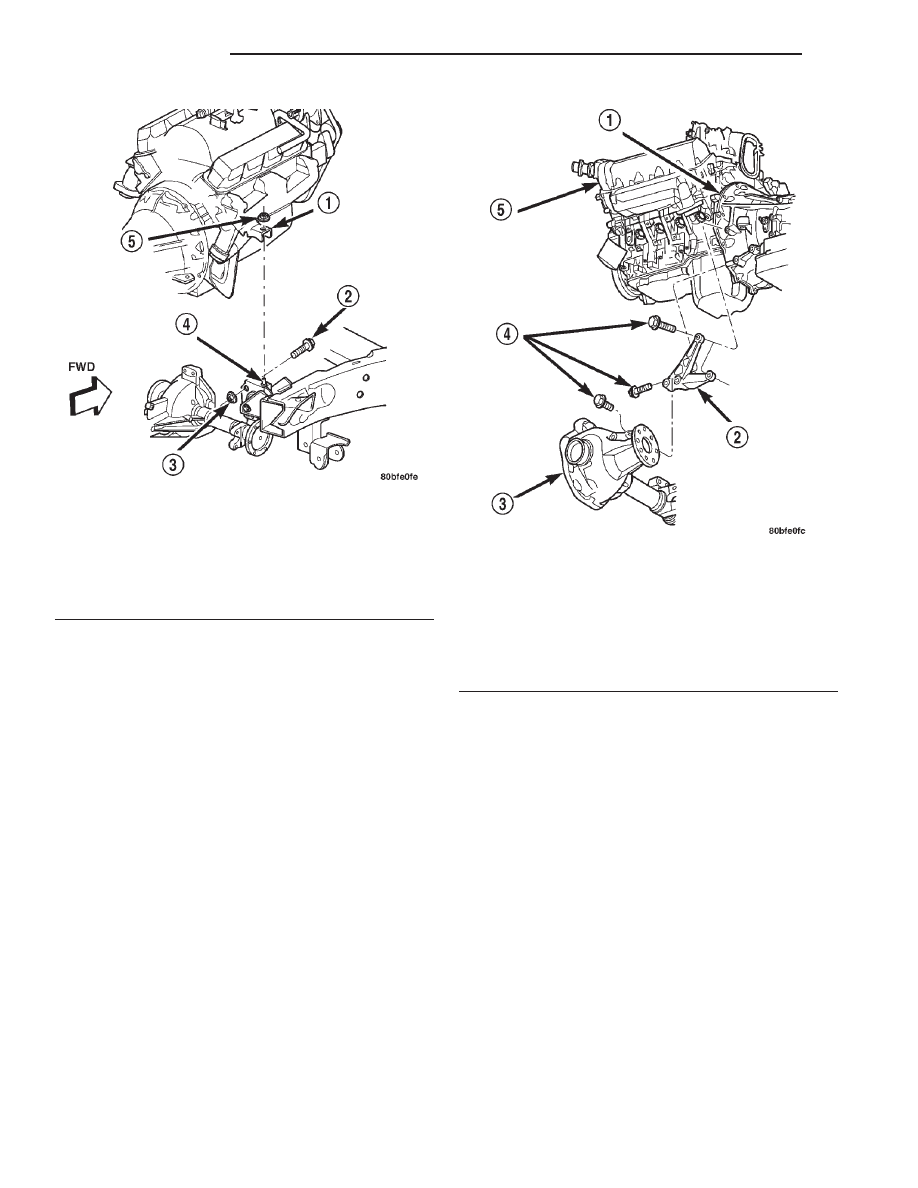

Fig. 41 Engine Mount Through Bolt and Nut

Removal / Installation—4X4 Vehicles

1 – ENGINE MOUNT BRACKET (2)
2 – THROUGH BOLT (2)
3 – LOCKNUT AND WASHER (2)
4 – ENGINE ISOLATOR TO ENGINE MOUNT BRACKET STUD (2)
5 – LOCKNUT (2)

Fig. 42 Axle Isolator Bracket Removal /

Installation—4X4 Vehicles With Automatic

Transmission

1 – TRANSMISSION
2 – AXLE ISOLATOR BRACKET
3 – FRONT AXLE 4X4 VEHICLES
4 – BOLTS
5 – ENGINE

9 - 32

4.7L ENGINE

DN

REMOVAL AND INSTALLATION (Continued)

(2) 4X4 vehicles Install locknuts onto the engine

mount brackets. Tighten locknuts to 41 N·m (30 ft.
lbs.).

(3) Remove jack from under the transmission.
(4) Remove Engine Lifting Fixture Special Tool

8347 (Fig. 47).

(5) Remove Special Tools 8400 Lifting Studs.
(6) Position generator wiring behind the oil dip-

stick tube, then install the oil dipstick tube upper
mounting bolt.

(7) Connect both left and right side body ground

straps.

(8) Install power steering pump.
(9) Connect fuel supply line quick connect fitting.
(10) Connect the vacuum lines at the throttle body

and intake manifold.

(11) Connect

engine

harness

at

the

following

points (Fig. 46) :

• Intake Air Temperature (IAT) Sensor

• Idle Air Control (IAC) Motor

• Fuel Injectors

• Throttle Position (TPS) Switch

• Engine Oil Pressure Switch

• Engine Coolant Temperature (ECT) Sensor

• Manifold Absolute Pressure (MAP) Sensor

• Camshaft Position (CMP) Sensor

• Coil Over Plugs
(12) Position and install heater hoses and tubes

onto intake manifold.

(13) Install the heater hoses onto the heater core

and the engine front cover.

(14) Install generator.
(15) Install A/C condenser, radiator and transmis-

sion oil cooler as an assembly.

(16) Connect radiator upper and lower hoses.
(17) Connect the transmission oil cooler lines to

the radiator.

(18) Install accessory drive belt, fan assembly and

shroud.

(19) Install A/C compressor. Tighten the A/C com-

pressor and generator M10 mounting bolts 40–68N·M
(30–50 ft. lbs.) and the M8 bolts 22–34 N·m (200–300
in. lbs.).

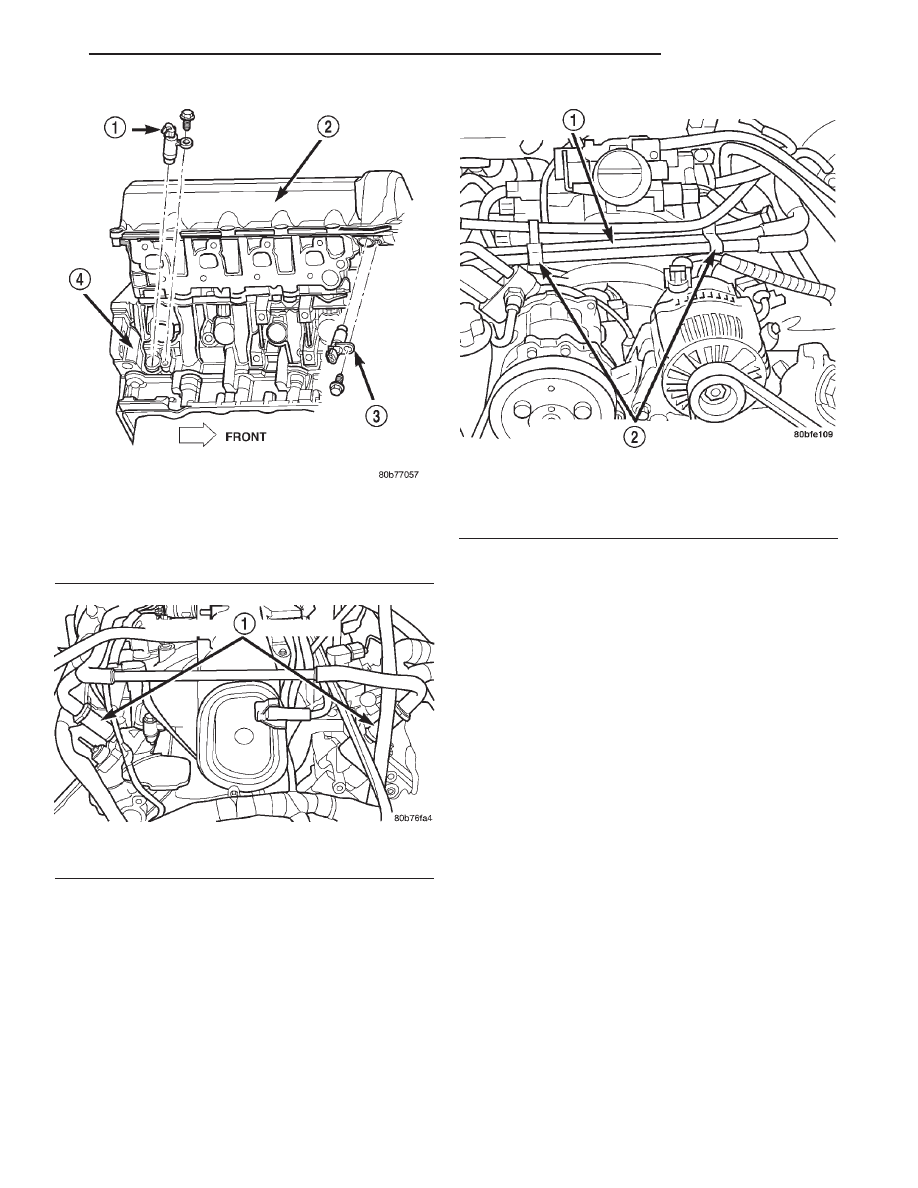

Fig. 43 Crankshaft Position Sensor

1 – CRANKSHAFT POSITION SENSOR
2 – CYLINDER HEAD COVER
3 – CAMSHAFT POSITION SENSOR
4 – RIGHT SIDE CYLINDER BLOCK

Fig. 44 Crankcase Breather Connection Points

1 – CRANKCASE BREATHERS

Fig. 45 Heater Hoses and Tubes Removal /

Installation

1 – HEATER HOSES AND TUBES
2 – ROUTING/RETAINING CLIPS

DN

4.7L ENGINE

9 - 33

REMOVAL AND INSTALLATION (Continued)

(20) Install both breathers. Connect tube to both

crankcase breathers (Fig. 44).

(21) Connect throttle and speed control cables.
(22) Install throttle body resonator assembly and

air inlet hose. Tighten clamps 4 N·m (35 in. lbs.).

(23) Raise vehicle.
(24) Install transmission to engine mounting bolts.

Tighten the bolts to 41 N·m (30 ft. lbs.).

(25) Install

torque

converter

bolts

(Automatic

Transmission Only).

(26) Connect crankshaft position sensor (Fig. 43).
(27)

4X4 vehicles Position and install the axle

isolator bracket onto the axle, transmission and
engine block. Tighten bolts to specification. Refer to
Specifications in this section.

(28) Install starter.

CAUTION: The structural cover requires a specific
torque sequence. Failure to follow this sequence
may cause severe damage to the cover.

(29) Install structural cover. Refer to Structural

Cover in this section.

(30) Install exhaust crossover pipe.
(31) Install engine block heater power cable, If

equipped.

(32)

4X4 vehicles Connect axle vent tube to left

side engine mount.

(33) Lower vehicle.
(34) Check and fill engine oil.
(35) Recharge the A/C system.
(36) Refill the engine cooling system. Refer to

COOLING SYSTEM.

(37) Install the battery tray and battery.
(38) Connect the battery positive and negative

cables.

(39) Start the engine and check for leaks.

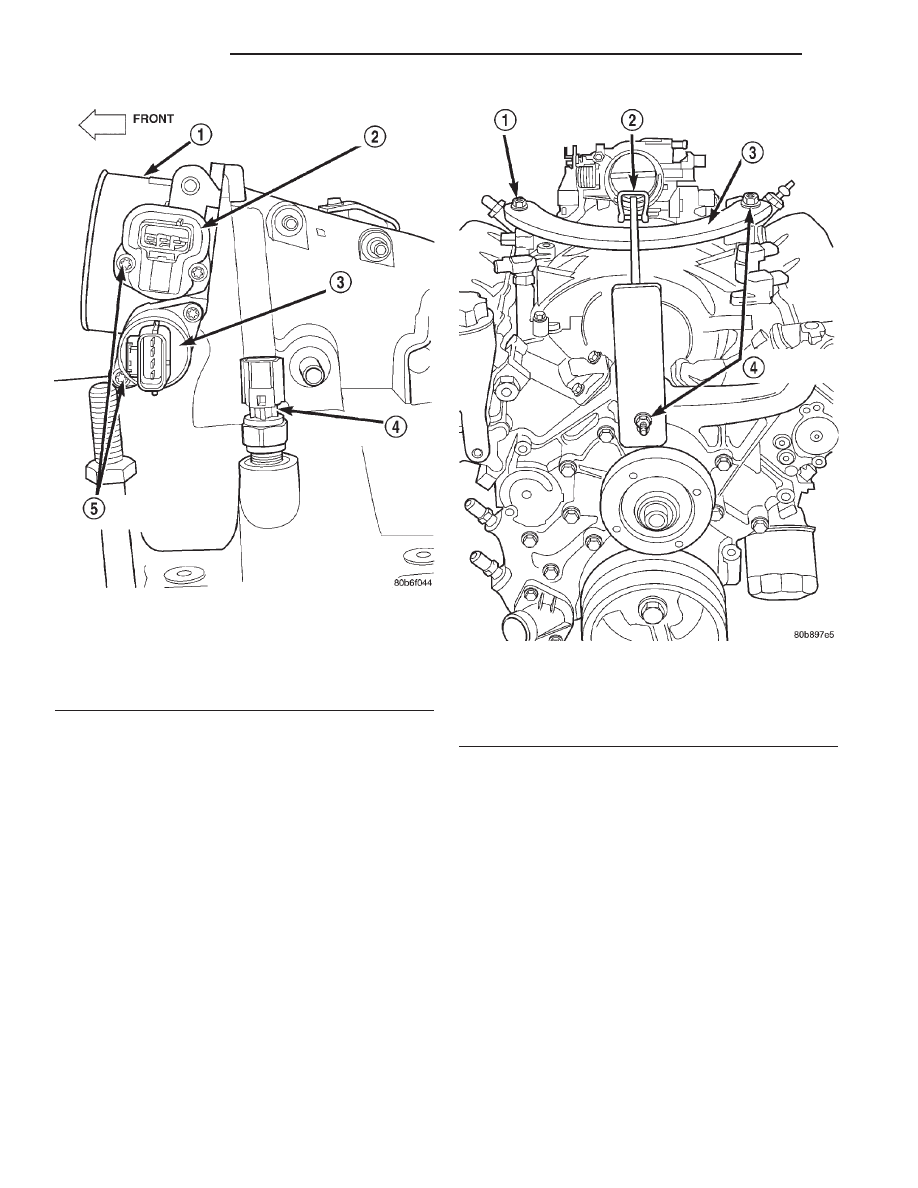

Fig. 46 Throttle Body Connection Points

1 – THROTTLE BODY
2 – TPS
3 – IAC MOTOR
4 – IAT SENSOR
5 – MOUNTING SCREWS

Fig. 47 Engine Lifting Fixture Attachment Locations

1 – ATTACHING LOCATION
2 – ADJUSTABLE HOOK
3 – SPECIAL TOOL 8347 ENGINE LIFT FIXTURE
4 – ATTACHING LOCATIONS

9 - 34

4.7L ENGINE

DN

REMOVAL AND INSTALLATION (Continued)
