WIRING DIAGRAMS

CONTENTS

page

page

AIR CONDITIONING/HEATER . . . . . . . . . . . 8W-42-1
AIRBAG SYSTEM . . . . . . . . . . . . . . . . . . . . 8W-43-1
ALL-WHEEL ANTI-LOCK BRAKES. . . . . . . . 8W-35-1
AUDIO SYSTEM . . . . . . . . . . . . . . . . . . . . . 8W-47-1
CENTRAL TIMER MODULE. . . . . . . . . . . . . 8W-45-1
CHARGING SYSTEM . . . . . . . . . . . . . . . . . . 8W-20-1
COMPONENT INDEX . . . . . . . . . . . . . . . . . . 8W-02-1
CONNECTOR LOCATIONS . . . . . . . . . . . . . . 8W-90-1
CONNECTOR PIN-OUTS . . . . . . . . . . . . . . . 8W-80-1
FRONT LIGHTING . . . . . . . . . . . . . . . . . . . . 8W-50-1
FUEL/IGNITION SYSTEMS . . . . . . . . . . . . . 8W-30-1
FUSE/RELAY BLOCK . . . . . . . . . . . . . . . . . . 8W-11-1
GENERAL INFORMATION . . . . . . . . . . . . . . 8W-01-1
GROUND DISTRIBUTION . . . . . . . . . . . . . . 8W-15-1
HORN/CIGAR LIGHTER/POWER OUTLET . . 8W-41-1
INSTRUMENT CLUSTER . . . . . . . . . . . . . . . 8W-40-1
INTERIOR LIGHTING. . . . . . . . . . . . . . . . . . 8W-44-1
JUNCTION BLOCK. . . . . . . . . . . . . . . . . . . . 8W-12-1

OVERHEAD CONSOLE. . . . . . . . . . . . . . . . . 8W-49-1
POWER DISTRIBUTION . . . . . . . . . . . . . . . 8W-10-1
POWER DOOR LOCKS . . . . . . . . . . . . . . . . 8W-61-1
POWER MIRRORS . . . . . . . . . . . . . . . . . . . 8W-62-1
POWER SEAT . . . . . . . . . . . . . . . . . . . . . . . 8W-63-1
POWER WINDOWS. . . . . . . . . . . . . . . . . . . 8W-60-1
REAR LIGHTING . . . . . . . . . . . . . . . . . . . . . 8W-51-1
REAR WHEEL ANTI-LOCK BRAKES . . . . . . 8W-34-1
REAR WINDOW DEFOGGER. . . . . . . . . . . . 8W-48-1
SPLICE INFORMATION . . . . . . . . . . . . . . . . 8W-70-1
SPLICE LOCATIONS . . . . . . . . . . . . . . . . . . 8W-95-1
STARTING SYSTEM . . . . . . . . . . . . . . . . . . 8W-21-1
TRAILER TOW. . . . . . . . . . . . . . . . . . . . . . . 8W-54-1
TRANSMISSION CONTROL SYSTEM . . . . . 8W-31-1
TURN SIGNALS. . . . . . . . . . . . . . . . . . . . . . 8W-52-1
VEHICLE SPEED CONTROL . . . . . . . . . . . . 8W-33-1
VEHICLE THEFT SECURITY SYSTEM . . . . . 8W-39-1
WIPERS. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53-1

DN

WIRING DIAGRAMS

8W - 1

8W-01 GENERAL INFORMATION

INDEX

page

page

DESCRIPTION AND OPERATION

CIRCUIT FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . 4
CIRCUIT INFORMATION . . . . . . . . . . . . . . . . . . . . 4
CONNECTOR INFORMATION . . . . . . . . . . . . . . . . 7
ELECTROSTATIC DISCHARGE (ESD)

SENSITIVE DEVICES . . . . . . . . . . . . . . . . . . . . . 8

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . 1
NOTES, CAUTIONS, and WARNINGS . . . . . . . . . . 7
SECTION IDENTIFICATION . . . . . . . . . . . . . . . . . . 5
SPLICE LOCATIONS . . . . . . . . . . . . . . . . . . . . . . . 7
SYMBOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
TAKE OUTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

DIAGNOSIS AND TESTING

INTERMITTENT AND POOR CONNECTIONS. . . . . 8
TROUBLESHOOTING TESTS . . . . . . . . . . . . . . . . 9
TROUBLESHOOTING TOOLS . . . . . . . . . . . . . . . . 8

TROUBLESHOOTING WIRING PROBLEMS . . . . . . 9

SERVICE PROCEDURES

CONNECTOR AND TERMINAL

REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . 12

CONNECTOR REPLACEMENT . . . . . . . . . . . . . . 12
DIODE REPLACEMENT . . . . . . . . . . . . . . . . . . . . 14
TERMINAL REPLACEMENT . . . . . . . . . . . . . . . . . 13
TERMINAL/CONNECTOR REPAIR- AUGAT

CONNECTORS . . . . . . . . . . . . . . . . . . . . . . . . . 11

TERMINAL/CONNECTOR REPAIR-MOLEX

CONNECTORS . . . . . . . . . . . . . . . . . . . . . . . . . 10

TERMINAL/CONNECTOR REPAIR—THOMAS

AND BETTS CONNECTORS . . . . . . . . . . . . . . . 10

WIRING REPAIR . . . . . . . . . . . . . . . . . . . . . . . . . 10

SPECIAL TOOLS

WIRING/TERMINAL . . . . . . . . . . . . . . . . . . . . . . . 15

DESCRIPTION AND OPERATION

INTRODUCTION

DaimlerChrysler wiring diagrams are designed to

provide information regarding the vehicles wiring
content. In order to effectively use DaimlerChrysler
wiring diagrams to diagnose and repair a Daimler-
Chrysler vehicle, it is important to understand all of
their features and characteristics.

Diagrams are arranged such that the power (B+)

side of the circuit is placed near the top of the page,
and the ground (B-) side of the circuit is placed near
the bottom of the page.

All switches, components, and modules are shown

in the at rest position with the doors closed and the
key removed from the ignition.

Components are shown two ways. A solid line

around a component indicates that the component is
complete. A dashed line around a component indi-
cates that the component being shown is not com-
plete.

Incomplete

components

have

a

reference

number to indicate the page where the component is
shown complete.

It is important to realize that no attempt is made

on the diagrams to represent components and wiring
as they appear on the vehicle. For example, a short
piece of wire is treated the same as a long one. In
addition, switches and other components are shown
as simply as possible, with regard to function only.

DN

8W - 01 GENERAL INFORMATION

8W - 01 - 1

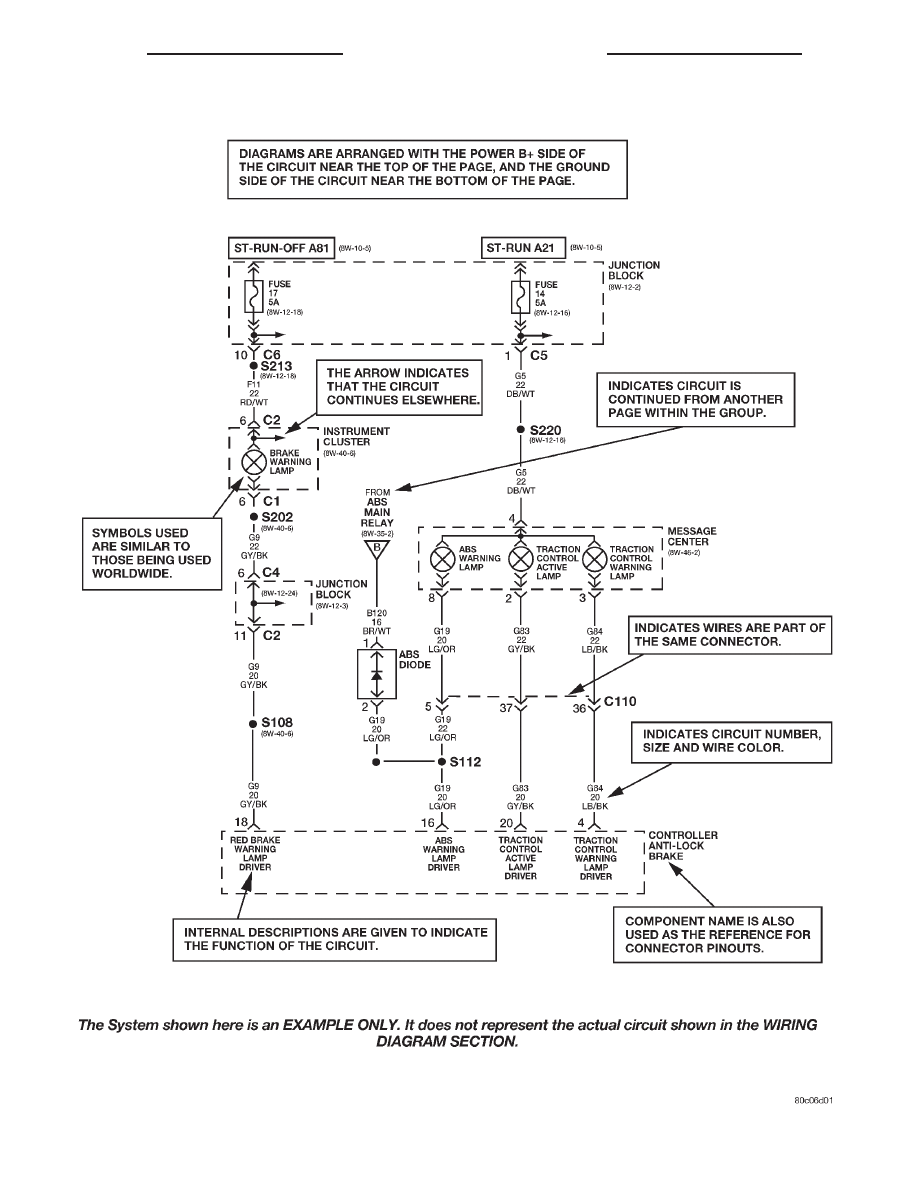

Wiring Diagram Example No.1

8W - 01 - 2

8W - 01 GENERAL INFORMATION

DN

DESCRIPTION AND OPERATION (Continued)
