POWER AMPLIFIER

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the trim cover from the right cowl side

inner panel. Refer to Cowl Trim Cover in the
Removal and Installation section of Group 23 - Body
for the procedures.

(3) Disconnect the two instrument panel wire har-

ness connectors from the connector receptacles on the
bottom of the power amplifier (Fig. 10).

(4) Remove the two screws that secure the power

amplifier to the right cowl side inner panel (Fig. 11).

(5) To disengage the upper hook bracket of the

power amplifier from the upper hinge access hole in
the right cowl side inner panel:

(a) Lift the power amplifier upwards about 5

centimeters (2 inches).

(b) Tilt the top of the power amplifier toward the

instrument panel.

(c) Keep the top of the power amplifier tilted

toward the instrument panel while lowering the
unit from between the right cowl side inner panel
and the end of the heater-A/C housing.
(6) Remove the power amplifier from the right

cowl side inner panel.

INSTALLATION

(1) Position the power amplifier to the right cowl

side inner panel.

(2) To engage the upper hook bracket of the power

amplifier in the upper hinge access hole in the right
cowl side inner panel:

(a) Tilt the top of the power amplifier toward the

instrument panel.

(b) Keep the top of the power amplifier tilted

toward the instrument panel while lifting the unit
up between the right cowl side inner panel and the
end of the heater-A/C housing.

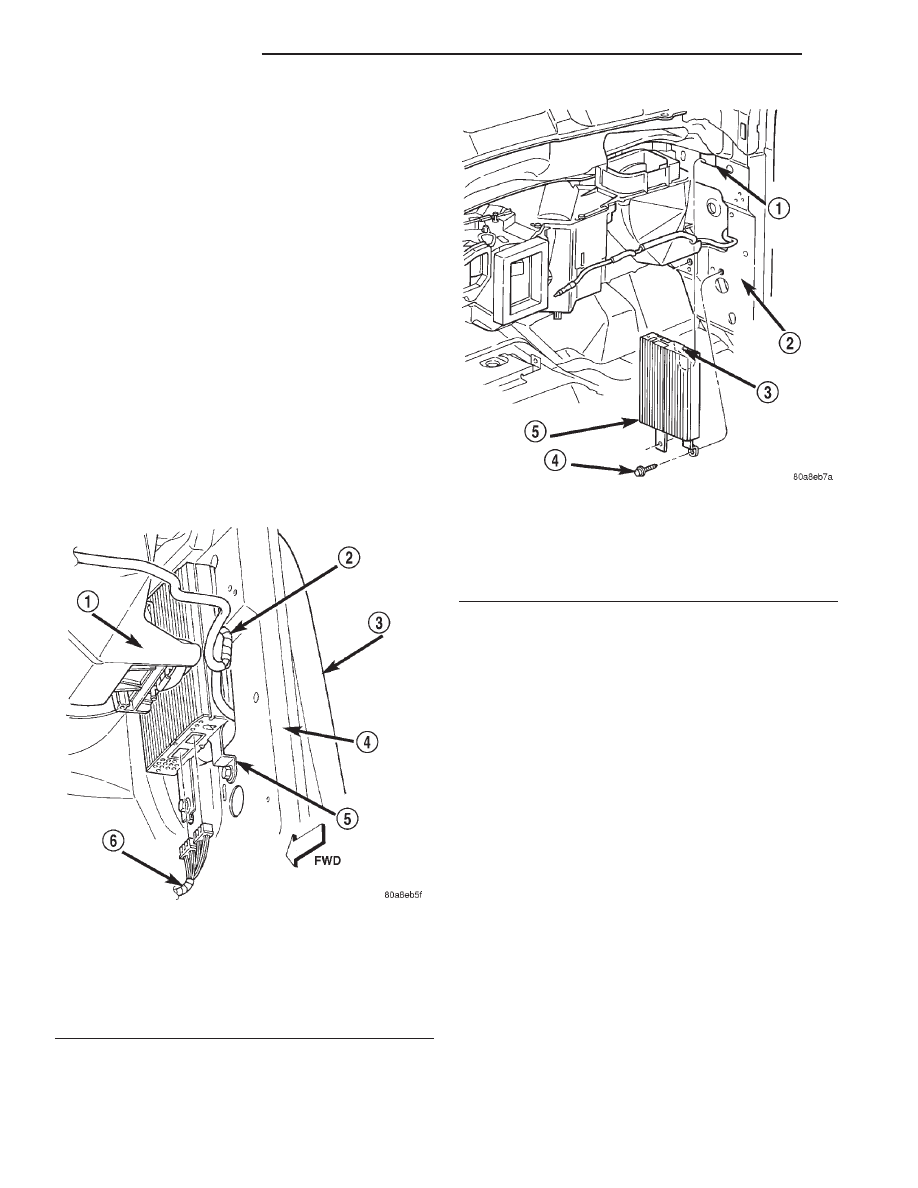

Fig. 10 Power Amplifier Connections Remove/Install

1 – HEATER-A/C HOUSING
2 – ANTENNA COAXIAL CABLE
3 – FENDER
4 – HINGE PILLAR
5 – AMPLIFIER
6 – WIRE HARNESS

Fig. 11 Power Amplifier Remove/Install

1 – UPPER HINGE ACCESS HOLE
2 – COWL SIDE INNER PANEL
3 – HOOK
4 – SCREW
5 – AMPLIFIER

8F - 14

AUDIO SYSTEMS

DN

REMOVAL AND INSTALLATION (Continued)

(c) When the lower power amplifier mounting

brackets are about 5 centimeters (2 inches) above
the mounting holes for the lower brackets in the
right cowl side inner panel, tilt the top of the
power amplifier toward the right cowl side inner
panel.

(d) Lower the power amplifier until the upper

hook bracket is engaged in the upper hinge access
hole in the right cowl side inner panel. Tighten the
screws to 2 N·m (17 in. lbs.).
(3) Install and tighten the two screws that secure

the power amplifier to the right cowl side inner
panel.

(4) Reconnect the two instrument panel wire har-

ness connectors to the connector receptacles on the
bottom of the power amplifier.

(5) Install the trim cover onto the right cowl side

inner panel. Refer to Cowl Trim Cover in the
Removal and Installation section of Group 23 - Body
for the procedures.

(6) Reconnect the battery negative cable.

ANTENNA

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

ANTENNA BODY AND CABLE

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the trim cover from the right cowl side

inner panel. Refer to Cowl Trim Cover in the
Removal and Installation section of Group 23 - Body
for the procedures.

(3) Reach under the instrument panel below the

glove box to access and disconnect the antenna coax-
ial cable connector (Fig. 12). Disconnect the connector
by pulling it apart while twisting the metal connector
halves. Do not pull on the cable.

(4) Disengage the antenna coaxial cable from the

retainer clips on the lower instrument panel rein-
forcement and the heater-A/C housing.

(5) Disengage the antenna coaxial cable retainers

at the right cowl side inner panel and inside the
right front fender.

(6) Unscrew the antenna mast from the antenna

body (Fig. 13).

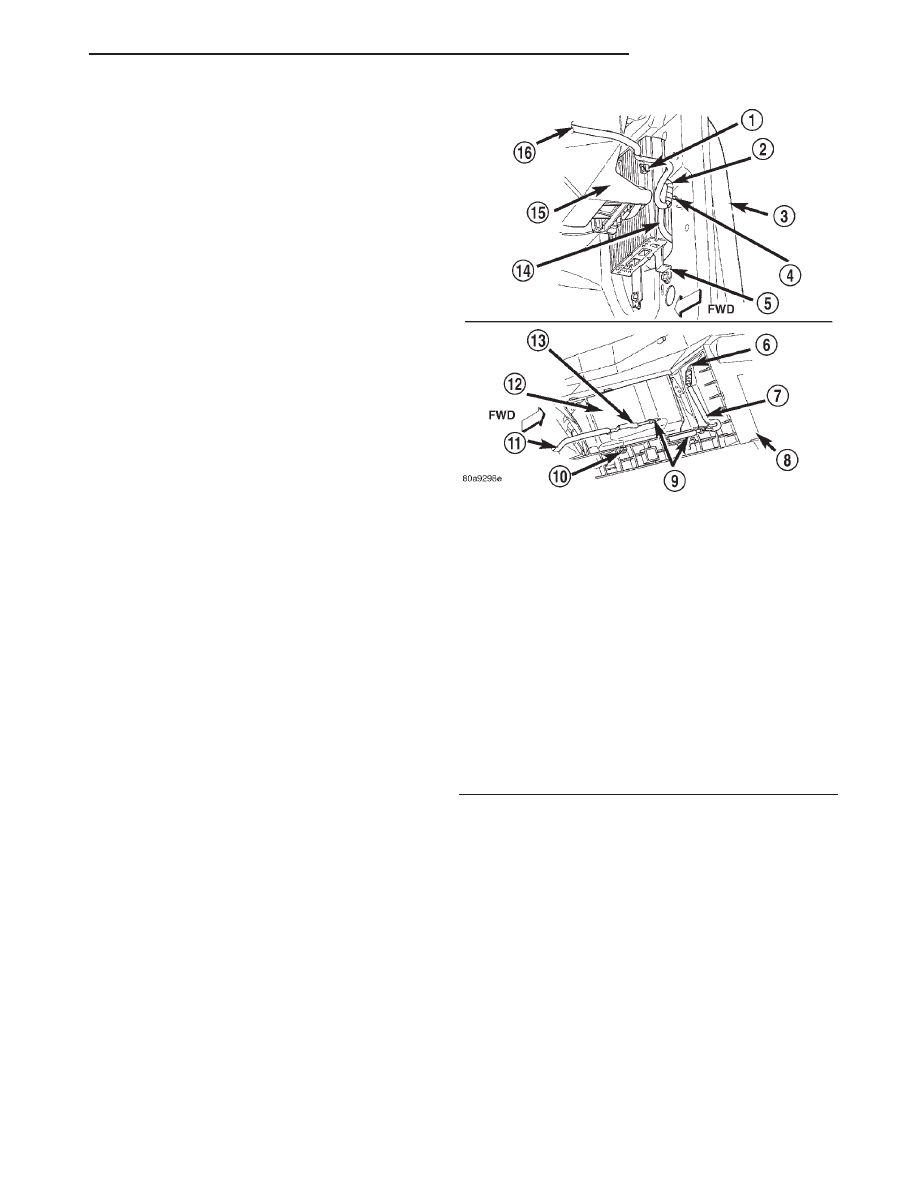

Fig. 12 Antenna Coaxial Cable Routing

1 – CLIP
2 – ANTENNA BODY AND CABLE
3 – RIGHT FRONT FENDER
4 – RETAINER
5 – AMPLIFIER
6 – TO RADIO
7 – COAXIAL CABLE
8 – INSTRUMENT PANEL
9 – CONNECTOR
10 – CLIP
11 – TO ANTENNA
12 – GLOVE BOX BIN
13 – ANTENNA BODY AND CABLE
14 – TO ANTENNA
15 – HEATER-A/C HOUSING
16 – TO RADIO

DN

AUDIO SYSTEMS

8F - 15

REMOVAL AND INSTALLATION (Continued)

(7) Remove the antenna cap nut using an antenna

nut wrench (Special Tool C-4816) (Fig. 14).

(8) Remove the antenna adapter from the top of

the fender.

(9) Lower the antenna body through the mounting

hole in the top of the fender.

(10) Pull the antenna body and cable out through

the opening between the right cowl side outer panel
and the fender through the front door opening (Fig.
15).

(11) Disengage the antenna coaxial cable grommet

from the hole in the right cowl side outer panel.

(12) Pull the antenna coaxial cable out of the pas-

senger compartment through the hole in the right
cowl side outer panel.

(13) Remove the antenna body and cable from the

vehicle.

INSTRUMENT PANEL ANTENNA CABLE

(1) Disconnect and isolate the battery negative

cable.

(2) Reach under the instrument panel below the

glove box to access and disconnect the antenna coax-
ial cable connector (Fig. 12). Disconnect the connector
by pulling it apart while twisting the metal connector
halves. Do not pull on the cable.

(3) Securely tie a suitable length of cord or twine

to the instrument panel half of the antenna coaxial
cable connector. This cord will be used to pull or
“fish” the cable back into position during installation.

(4) Disengage the instrument panel antenna cable

from the retainer clip on the lower instrument panel
reinforcement inboard of the glove box opening.

(5) Roll down the glove box from the instrument

panel. Refer to Glove Box in the Removal and
Installation section of Group 8E - Instrument Panel
Systems for the procedures.

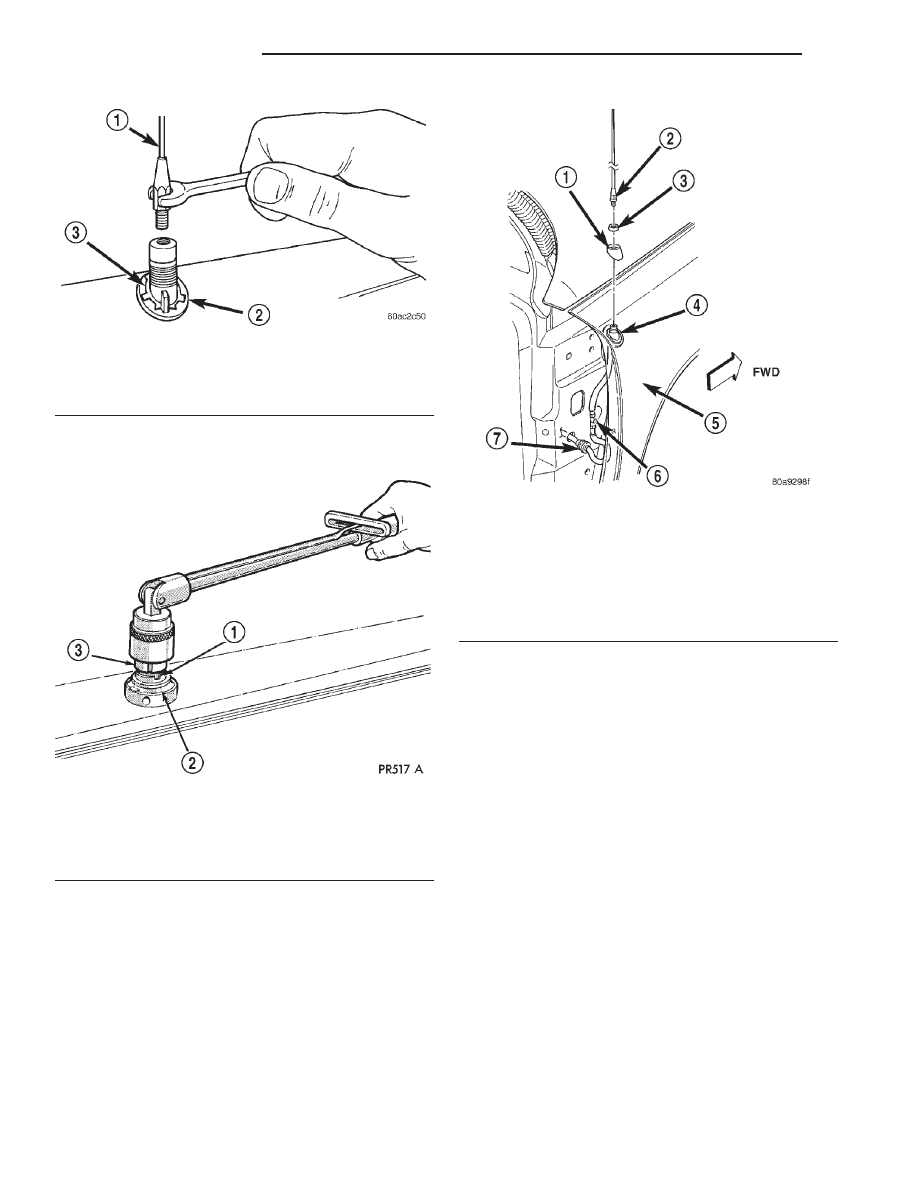

Fig. 13 Antenna Mast Remove/Install - Typical

1 – ANTENNA MAST
2 – ADAPTER
3 – CAP NUT

Fig. 14 Antenna Cap Nut and Adapter Remove/

Install - Typical

1 – CAP NUT
2 – ANTENNA ADAPTER
3 – TOOL

Fig. 15 Antenna Mounting

1 – ADAPTER
2 – MAST
3 – NUT
4 – ANTENNA BODY AND CABLE
5 – RIGHT FRONT FENDER
6 – RETAINER
7 – GROMMET

8F - 16

AUDIO SYSTEMS

DN

REMOVAL AND INSTALLATION (Continued)

(6) Reach through the glove box opening to access

and disengage the retainer that secures the antenna
cable to the instrument panel structural support on
the inboard side of the glove box opening.

(7) Remove the radio receiver from the instrument

panel. Refer to Radio Receiver in the Removal and
Installation section of this group for the procedures.

(8) Pull the antenna cable out through the radio

receiver opening in the instrument panel.

(9) Untie the cord or twine from the instrument

panel antenna cable connector, leaving the cord or
twine in place of the cable in the instrument panel.

(10) Remove the antenna cable from the instru-

ment panel.

INSTALLATION

ANTENNA BODY AND CABLE

(1) Position the antenna body and cable in the

opening between the right cowl side outer panel and
the fender through the front door opening.

(2) Push the antenna coaxial cable into the passen-

ger compartment through the hole in the right cowl
side outer panel.

(3) Engage the antenna coaxial cable grommet in

the hole in the right cowl side outer panel.

(4) Position the antenna body through the mount-

ing hole in the top of the fender.

(5) Install the adapter over the antenna body from

the top of the fender.

(6) Install and tighten the antenna cap nut using

an

antenna

nut

wrench

(Special

Tool

C-4816).

Tighten the antenna cap nut to 8 N·m (70 in. lbs.).

(7) Install and tighten the antenna mast onto the

antenna body. Tighten the mast to 3.3 N·m (30 in.
lbs.).

(8) Engage the antenna coaxial cable retainers at

the right cowl side inner panel and inside the right
front fender.

(9) Engage the antenna coaxial cable in the

retainer clips on the lower instrument panel rein-
forcement and the heater-A/C housing.

(10) Reach under the instrument panel below the

glove box to reconnect the antenna coaxial cable con-
nector.

(11) Install the trim cover onto the right cowl side

inner panel. Refer to Cowl Trim Cover in the
Removal and Installation section of Group 23 - Body
for the procedures.

(12) Reconnect the battery negative cable.

INSTRUMENT PANEL ANTENNA CABLE

(1) Tie the end of the cord or twine that was used

during instrument panel antenna cable removal
securely to the connector on the end of the antenna
coaxial cable being installed into the instrument

panel. This cord will be used to pull or “fish” the
cable back into position.

(2) Using the cord or twine, pull the antenna cable

through the radio receiver opening from under the
instrument panel.

(3) Install the radio receiver onto the instrument

panel. Refer to Radio Receiver in the Removal and
Installation section of this group for the procedures.

(4) Reach through the glove box opening to access

and engage the retainer that secures the antenna
cable to the instrument panel structural support on
the inboard side of the glove box opening.

(5) Install the glove box onto the instrument panel.

Refer to Glove Box in the Removal and Installation
section of Group 8E - Instrument Panel Systems for
the procedures.

(6) Engage the instrument panel antenna cable to

the retainer clip on the lower instrument panel rein-
forcement inboard of the glove box opening.

(7) Untie the cord or twine from the instrument

panel half of the antenna coaxial cable connector.

(8) Reach under the instrument panel below the

glove box to access and reconnect the antenna coaxial
cable connector.

(9) Reconnect the battery negative cable.

RADIO NOISE SUPPRESSION COMPONENTS

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

ENGINE-TO-BODY GROUND STRAPS

(1) Remove the nut and washer that secures the

left engine-to-body ground strap eyelet terminal to
the weld stud on the left side of the lower plenum
panel (Fig. 16).

(2) Remove the nut and washer that secures the

right engine-to-body ground strap eyelet terminal to
the inboard weld stud on the right side of the lower
plenum panel (Fig. 16).

(3) Remove the screw that secures the left engine-

to-body ground strap eyelet terminal to the rear of
the left cylinder head (Fig. 17) or (Fig. 18).

(4) Remove the screw that secures the right

engine-to-body ground strap eyelet terminal to the
rear of the right cylinder head (Fig. 17) or (Fig. 18).

DN

AUDIO SYSTEMS

8F - 17

REMOVAL AND INSTALLATION (Continued)
