LIFTGATE HINGE

REMOVAL

(1) Remove liftgate upper trim.
(2) Remove D-pillar trim.
(3) Support liftgate on a suitable lifting device.
(4) Using a wax crayon or equivalent, mark the

position of the hinge on the liftgate and roof panel.

(5) Remove liftgate support cylinder from liftgate.
(6) Remove bolts attaching hinge to liftgate.
(7) Carefully pull headliner down and remove bolts

attaching liftgate hinge to roof panel (Fig. 68).

(8) Remove hinge from vehicle.

INSTALLATION

(1) If necessary, paint replacement hinge before

installation.

(2) Position hinge on liftgate.
(3) Align hinge to marks on liftgate.
(4) Install bolts attaching hinge to liftgate.

NOTE: Apply 3M-Drip Check Sealant (or an equiva-
lent product) to hinge bolt threads.

(5) Align hinge to marks on roof.
(6) Install bolts attaching hinge to roof panel.
(7) Install liftgate support cylinder to liftgate.
(8) Remove support from liftgate.
(9) Install D-pillar trim.
(10) Install liftgate upper trim.

LIFTGATE SUPPORT CYLINDER

REMOVAL

(1) Support liftgate on a suitable lifting device.
(2) Remove bolt attaching liftgate support cylinder

to D-pillar (Fig. 69).

(3) Remove bolt attaching liftgate support cylinder

to liftgate (Fig. 70).

(4) Remove liftgate support cylinder from liftgate.

INSTALLATION

(1) Position liftgate support cylinder on liftgate.
(2) Install bolt attaching liftgate support cylinder

to liftgate, note top and bottom of support cylinder.

(3) Install bolt attaching liftgate support cylinder

to D-pillar (Fig. 69). Tighten to 28.2 N·m (250 in.
lbs.) torque.

(4) Remove lifting device.

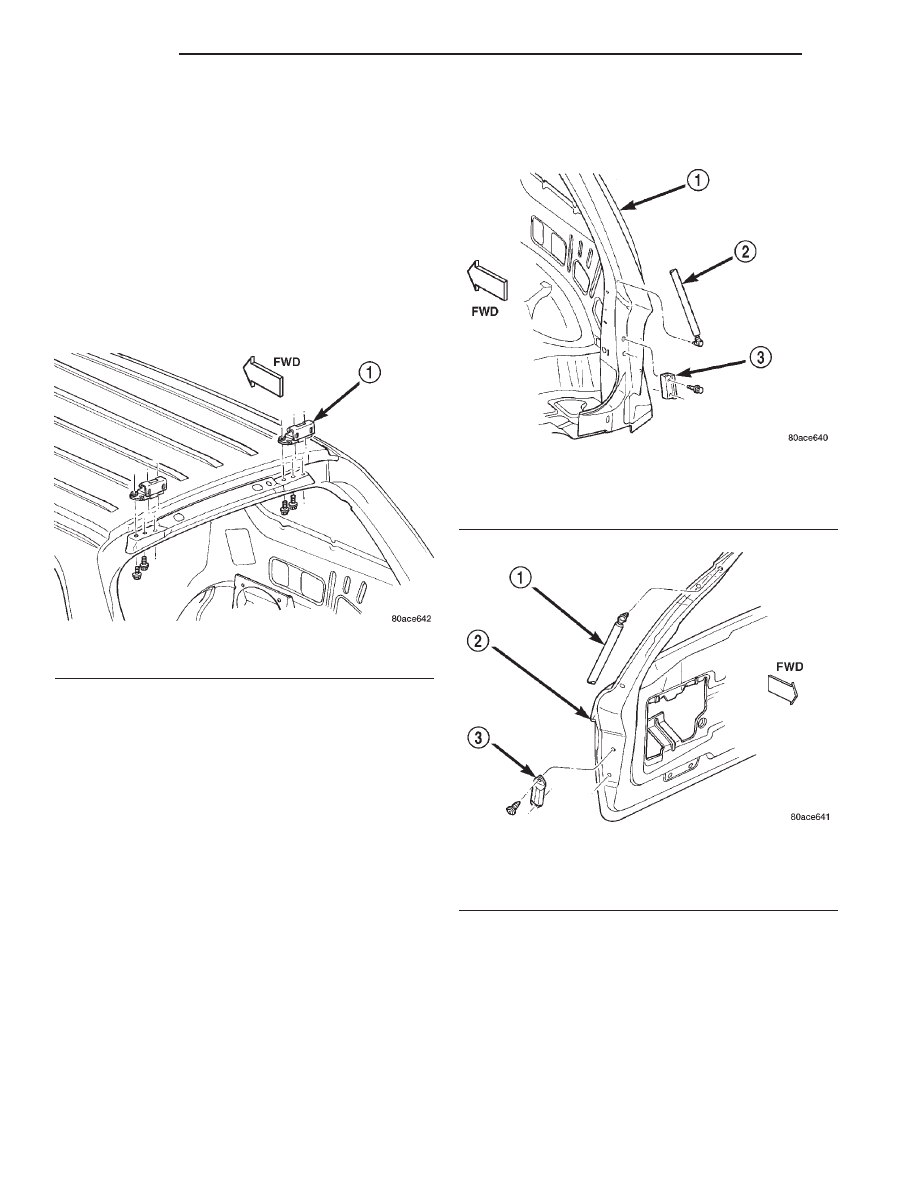

Fig. 68 Liftgate Hinge

1 – LIFTGATE HINGE

Fig. 69 Liftgate Support Cylinder

1 – BODY
2 – SUPPORT CYLINDER
3 – SLAM BUMPER

Fig. 70 Liftgate Support Cylinder

1 – SUPPORT CYLINDER
2 – LIFTGATE
3 – BUMPER

23 - 48

BODY

DN

REMOVAL AND INSTALLATION (Continued)

LIFTGATE

REMOVAL

(1) Remove liftgate upper trim.
(2) Remove D-pillar trim.
(3) Disconnect liftgate wire harness from body

wire harness.

(4) Disconnect rear window washer hose from

spray nozzle.

(5) Support liftgate on a suitable lifting device.
(6) Remove screws attaching support cylinders to

liftgate.

(7) Using a wax crayon or equivalent, mark the

position of the hinges on the roof panel.

(8) Carefully pull headliner down and remove bolts

attaching liftgate hinge to roof panel (Fig. 71).

(9) With assistance, remove liftgate from vehicle.

INSTALLATION

(1) With assistance, position liftgate on vehicle.
(2) Align hinge to marks on roof.
(3) Install bolts attaching hinge to roof panel.
(4) Install screws attaching support cylinders to

liftgate.

(5) Remove support from liftgate.
(6) Connect rear window washer hose to spray noz-

zle.

(7) Connect liftgate wire harness from body wire

harness.

(8) Install D-pillar trim.
(9) Install liftgate upper trim.

LIFTGATE OUTSIDE HANDLE

REMOVAL

(1) Remove liftgate trim panels.
(2) Disconnect liftgate lamp harness connector.

(3) Lift liftgate watershield to expose liftgate han-

dle.

(4) Disconnect vehicle security harness connector,

if equipped.

(5) Disconnect latch rod and actuator rod.
(6) Remove nuts attaching outside handle to lift-

gate (Fig. 72).

(7) Separate outside handle from liftgate.

INSTALLATION

(1) Position outside handle on liftgate.
(2) Install nuts attaching outside handle to lift-

gate.

(3) Connect latch rod and actuator rod.
(4) Connect vehicle security harness connector, if

equipped.

(5) Install liftgate watershield.
(6) Connect liftgate lamp harness connector.
(7) Install liftgate trim panels.

LIFTGATE LOCK CYLINDER

REMOVAL

(1) Remove liftgate trim panels.
(2) Remove liftgate handle.
(3) Remove clip retaining lock cylinder in outside

handle.

(4) Remove the clip retaining actuator link to lock

cylinder. Remove actuator link.

(5) Separate lock cylinder from handle (Fig. 73).

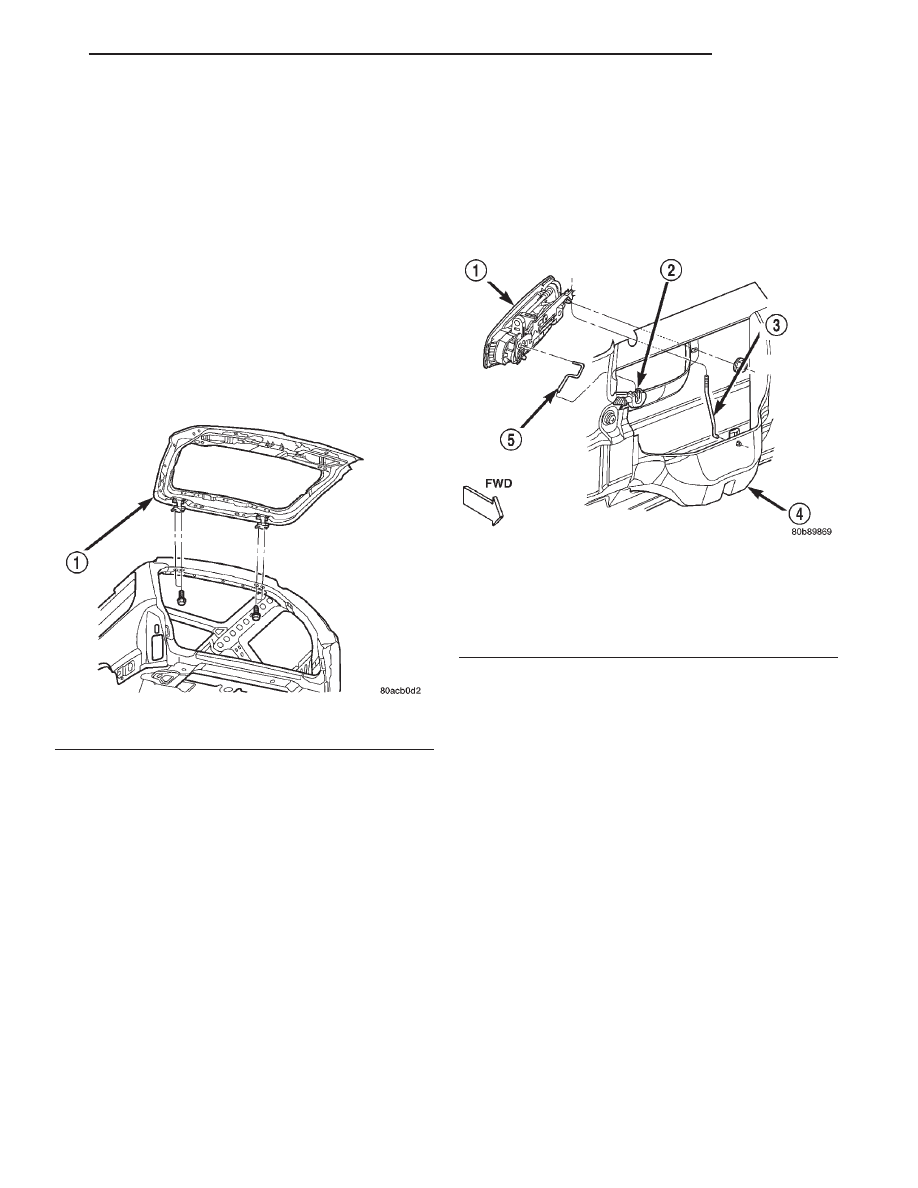

Fig. 71 Liftgate Hinge

1 – LIFTGATE

Fig. 72 Liftgate Handle

1 – HANDLE
2 – LATCH ACTUATOR
3 – HANDLE TO LATCH ROD
4 – LIFTGATE
5 – HANDLE TO LATCH ACTUATOR ROD

DN

BODY

23 - 49

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Position lock cylinder in outside handle (Fig.

73).

(2) Install clip retaining lock cylinder in handle.
(3) Install actuator link and retaining clip.
(4) Install liftgate handle.
(5) Install liftgate trim panels.

LIFTGATE LATCH

REMOVAL

(1) Remove liftgate trim panels.
(2) Disconnect liftgate lamp harness connector.
(3) Peel back liftgate latch watershield.
(4) Disconnect liftgate to outside handle latch rod.
(5) Remove screws attaching latch to liftgate (Fig.

74).

(6) Separate latch from liftgate.

INSTALLATION

(1) Position latch in liftgate.
(2) Install screws attaching latch to liftgate (Fig.

74). Tighten screws to 27.8 N·m (20.5 ft. lbs.) torque.

(3) Connect liftgate to outside handle latch rod.
(4) Install liftgate latch watershield.
(5) Connect liftgate lamp harness connector.
(6) Install liftgate trim panels.

LIFTGATE LATCH STRIKER

REMOVAL

(1) Remove liftgate trim scuff pad.

(2) Remove screws attaching liftgate striker to

floor pan (Fig. 75).

(3) Separate striker from vehicle.

INSTALLATION

(1) Position striker on vehicle.
(2) Install screws attaching liftgate striker to floor

pan (Fig. 75). Torque screws to 27.8 N·m (20.5 ft.
lbs.) torque.

(3) Install liftgate trim scuff pad.

LIFTGATE OPENING WEATHERSTRIP

REMOVAL

(1) Remove liftgate opening upper trim.
(2) Remove liftgate opening scuff plate.

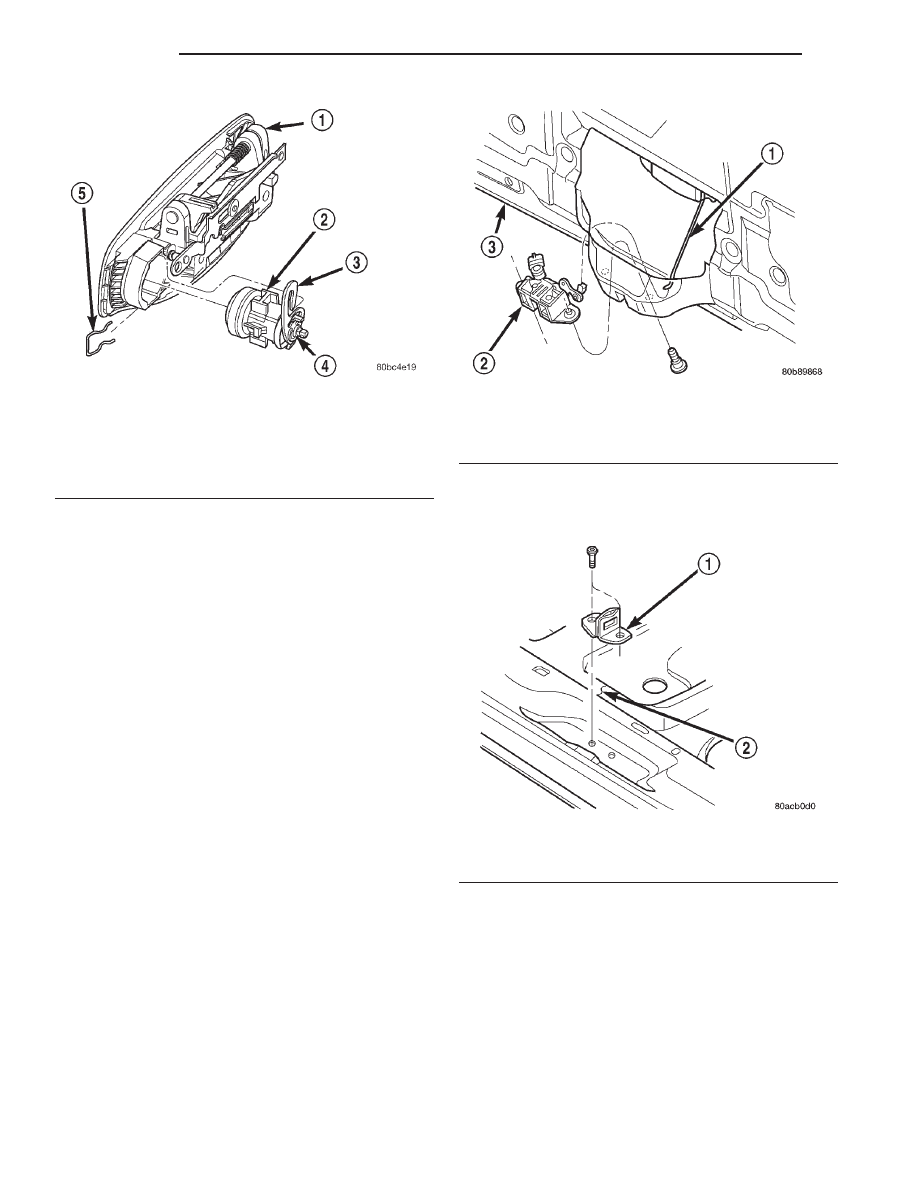

Fig. 73 Liftgate Lock Cylinder

1 – OUTSIDE HANDLE
2 – LOCK CYLINDER
3 – ACTUATOR LEVER
4 – C-CLIP
5 – RETAINING CLIP

Fig. 74 Liftgate Latch

1 – LIFTGATE TO OUTSIDE HANDLE ROD
2 – LATCH
3 – LIFTGATE

Fig. 75 Liftgate Latch Striker

1 – STRIKER
2 – FLOOR PAN

23 - 50

BODY

DN

REMOVAL AND INSTALLATION (Continued)

(3) Pull weatherstrip from liftgate opening (Fig.

76).

INSTALLATION

(1) Position weatherstrip in liftgate opening and

align corners (Fig. 76).

(2) Press weatherstrip onto flange and carefully

place over quarter panel trim.

(3) Connect ends at bottom/center of liftgate open-

ing.

(4) Install liftgate opening scuff plate.
(5) Install liftgate opening upper trim.
(6) Carefully place weatherstrip over trim using a

fiber stick.

LIFTGATE MOLDING

REMOVAL

(1) Remove screws attaching molding to liftgate

(Fig. 77).

(2) Separate molding from liftgate.

INSTALLATION

(1) Position molding on liftgate.
(2) Install screws attaching molding to liftgate

(Fig. 77).

LUGGAGE RACK

REMOVAL

(1) Remove screws attaching side rail to roof panel

(Fig. 78).

(2) Separate luggage rack from vehicle.

NOTE: The skid strips are attached to roof panel
with adhesive.

(3) Loosen each skid strip with a heat gun.

(4) Lift one edge of each skid strip with a putty

knife and peel it from roof panel. Apply additional
heat to any location where a skid strip remains.

(5) Remove original adhesive from roof panel with

an all-purpose adhesive removal solution.

INSTALLATION

NOTE: Thoroughly clean and prepare the roof sur-
face.

(1) Align each skid strip on roof panel.
(2) Verify that each skid strip is properly aligned.

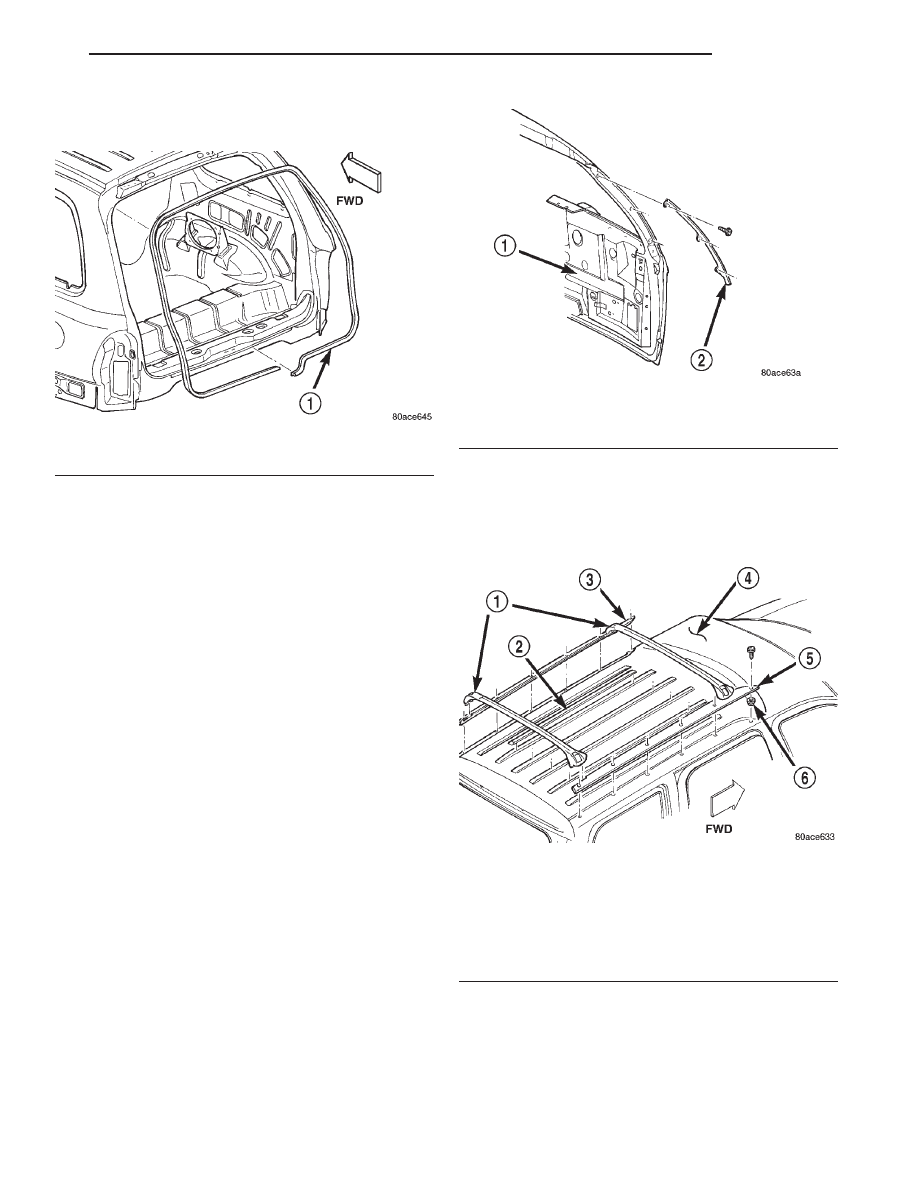

Fig. 76 Liftgate Opening Weatherstrip

1 – LIFTGATE OPENING WEATHERSTRIP

Fig. 77 Liftgate Molding—Typical

1 – LIFTGATE
2 – MOLDING

Fig. 78 Luggage Rack

1 – CROSS RAIL
2 – SKID STRIP
3 – SIDE RAIL
4 – ROOF PANEL
5 – SIDE RAIL
6 – NUTSERT

DN

BODY

23 - 51
