Dodge Durango (DN). Manual - part 136

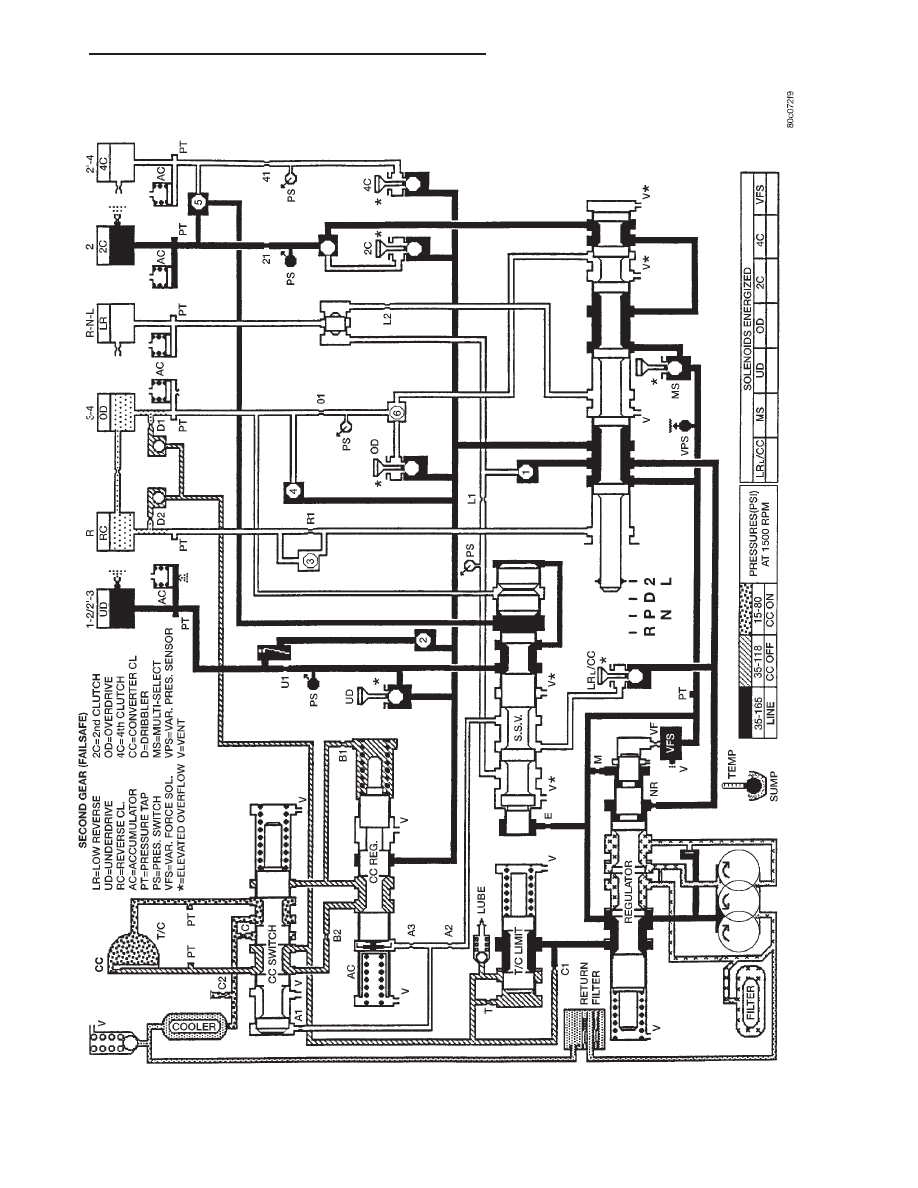

45RFE

HYDRAULIC

SCHEMA

TIC

21 - 410

45RFE AUTOMATIC TRANSMISSION

DN

SCHEMATICS AND DIAGRAMS (Continued)

45RFE

HYDRAULIC

SCHEMA

TIC

DN

45RFE AUTOMATIC TRANSMISSION

21 - 411

SCHEMATICS AND DIAGRAMS (Continued)

SPECIFICATIONS

TRANSMISSION

GENERAL

GEAR RATIOS

GEAR

RATIO

1ST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.00:1
2ND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.67:1
2ND PRIME . . . . . . . . . . . . . . . . . . . . . . . . . 1.50:1
3RD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.00:1
4TH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.75:1
REVERSE . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.00:1

TORQUE

DESCRIPTION

TORQUE

Fitting, Cooler Line . . . . . . . 17.5 N·m (155 in. lbs.)
Bolt, Torque Convertor . . . . . . . 31 N·m (23 ft. lbs.)
Bolt, Driveplate . . . . . . . . . . . . . 75 N·m (55 ft. lbs.)
Bolt/nut, Crossmember . . . . . . . 68 N·m (50 ft. lbs.)
Bolt, Oil Pan . . . . . . . . . . . . 11.8 N·m (105 in. lbs.)
Screw, Primary Oil Filter . . . . 4.5 N·m (40 in. lbs.)
Filter, Cooler Return . . . . . . . . 14 N·m (125 in. lbs.)
Bolt, Oil Pump . . . . . . . . . . . 28.2 N·m (250 in. lbs.)
Bolt, Oil Pump Body to Cover . 4.5 N·m (40 in. lbs.)
Screw, Plate to Oil Pump Body . . . . . . . . . 4.5 N·m

(40 in. lbs.)

Plug, Pressure Test Port . . . . . 5.1 N·m (45 in. lbs.)
Bolt, Reaction Shaft Support . . . . . . . . . . 11.8 N·m

(105 in. lbs.)

DESCRIPTION

TORQUE

Bolt, Valve Body . . . . . . . . . . 11.8 N·m (105 in. lbs.)
Screw, Valve Body to Transfer Plate . . . . . . 4.5 N·m

(40 in. lbs.)

Screw, Solenoid Module to Transfer Plate . 5.7 N·m

(50 in. lbs.)

Screw, Accumulator Cover . . . . 4.5 N·m (40 in. lbs.)
Screw, Detent Spring . . . . . . . . 4.5 N·m (40 in. lbs.)
Bolt, Input Speed Sensor . . . 11.8 N·m (105 in. lbs.)
Bolt, Output Speed Sensor . . 11.8 N·m (105 in. lbs.)
Bolt, Line Pressure Sensor . . 11.8 N·m (105 in. lbs.)
Bolt, Extension Housing . . . . . . 54 N·m (40 ft. lbs.)
Fitting, Vent . . . . . . . . . . . . . . 12 N·m (100 in. lbs.)
Screw, Manual Valve Cam Retaining . . . . . 4.5 N·m

(40 in. lbs.)

Bolt, Manual Lever . . . . . . . 28.2 N·m (250 in. lbs.)

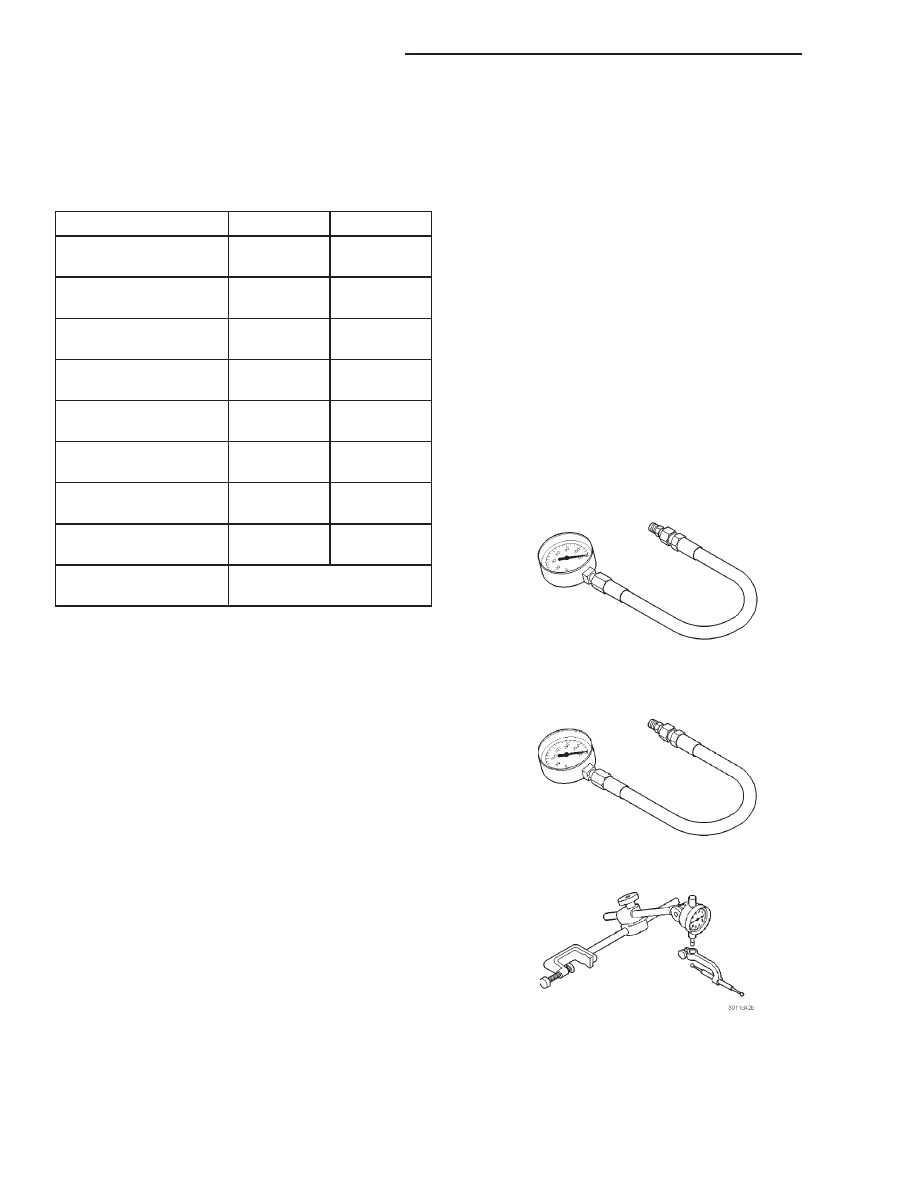

SPECIAL TOOLS

45RFE TRANSMISSION

Component

Metric

Inch

Output Shaft End Play

0.53-0.78
mm

0.021-0.031
in.

Input Shaft End Play

0.79-1.07
mm

0.031-0.042
in.

2C Clutch Pack
Clearance

0.53-1.27
mm

0.021-0.050
in.

4C Clutch Pack
Clearance

0.81-1.35
mm

0.032-0.053
in.

L/R Clutch Pack
Clearance

1.14-1.91
mm

0.045-0.075
in.

OD Clutch Pack
Clearance

1.016-1.65
mm

0.040-0.065
in.

UD Clutch Pack
Clearance

0.76-1.160
mm

0.030-0.063
in.

Reverse Clutch Pack
Clearance

0.81-1.24
mm

0.032-0.049
in.

Recommended fluid

Mopar

T

ATF Plus 3,type

7176

Pressure Gauge—C-3292

Pressure Gauge—C-3293SP

Dial Indicator—C-3339

21 - 412

45RFE AUTOMATIC TRANSMISSION

DN

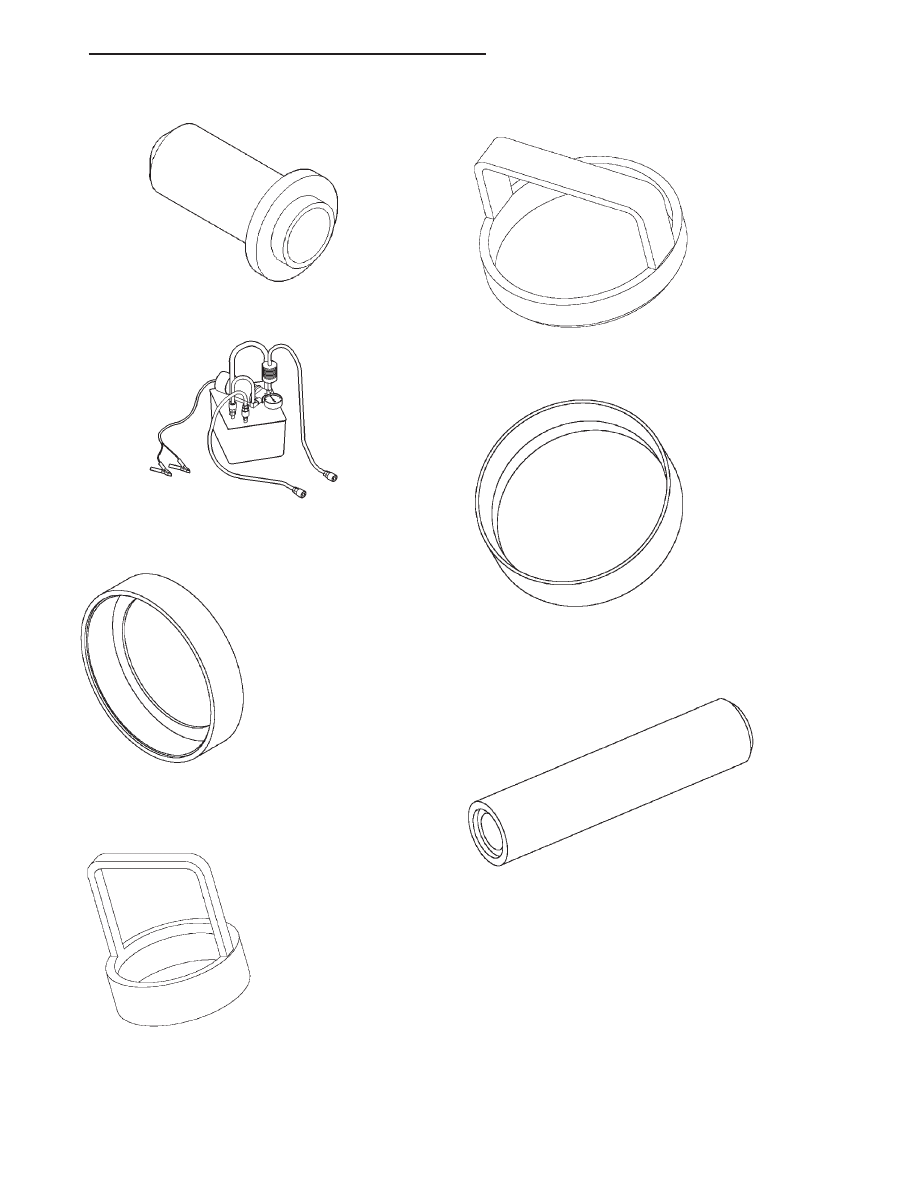

Seal Installer—C-3860–A

Flusher—6906

Spring Compressor—8249

Spring Compressor—8250

Spring Compressor—8251

Piston Installer—8252

Seal Installer—8253

DN

45RFE AUTOMATIC TRANSMISSION

21 - 413

SPECIAL TOOLS (Continued)
