Dodge Durango (DN). Manual - part 73

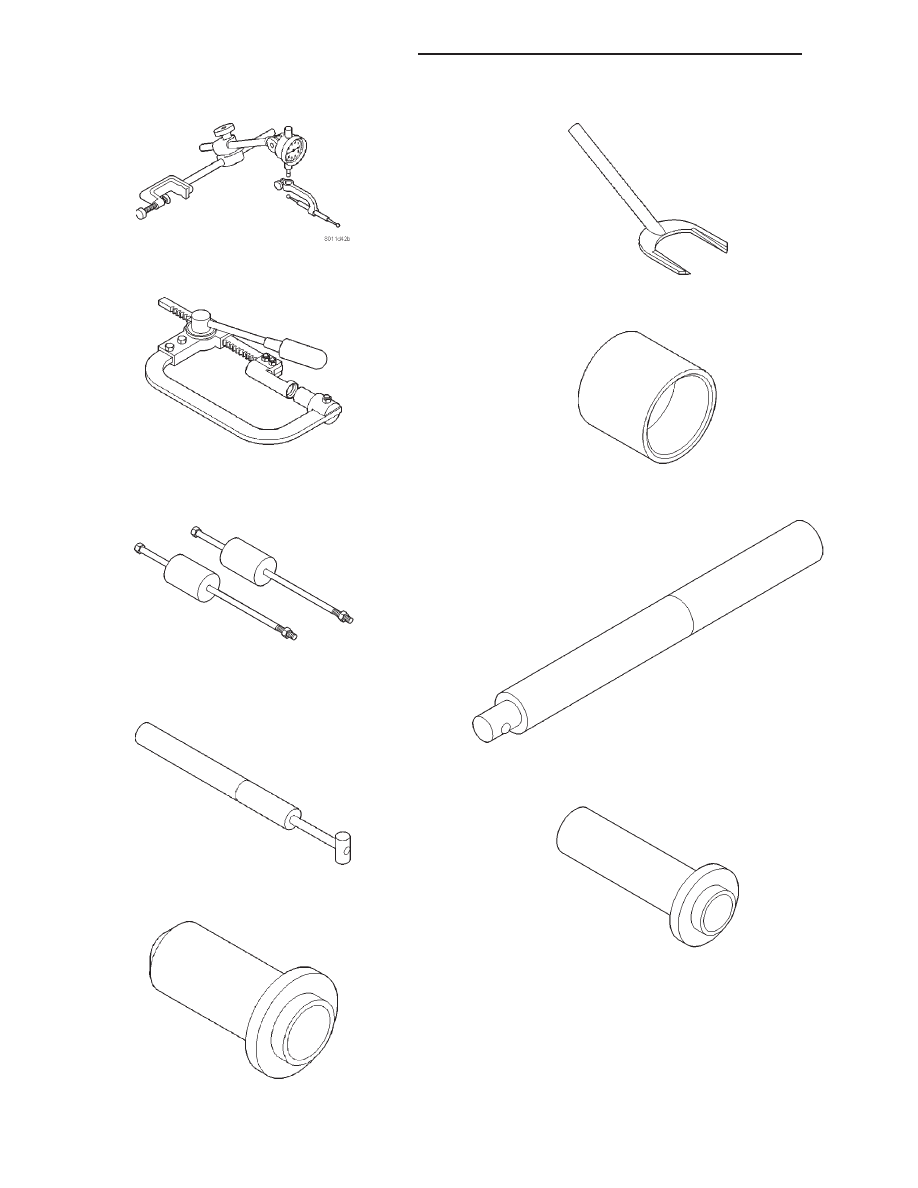

Dial Indicator—C-3339

Spring Compressor—C-3422-B

Puller, Slide Hammer—C-3752

Gauge, Throttle Setting—C-3763

Seal Installer—C-3860–A

Seal Remover—C-3985-B

Installer—C-3995-A

Universal Handle—C-4171

Seal Installer—C-4193-A

21 - 158

42/44RE AUTOMATIC TRANSMISSION

DN

SPECIAL TOOLS (Continued)

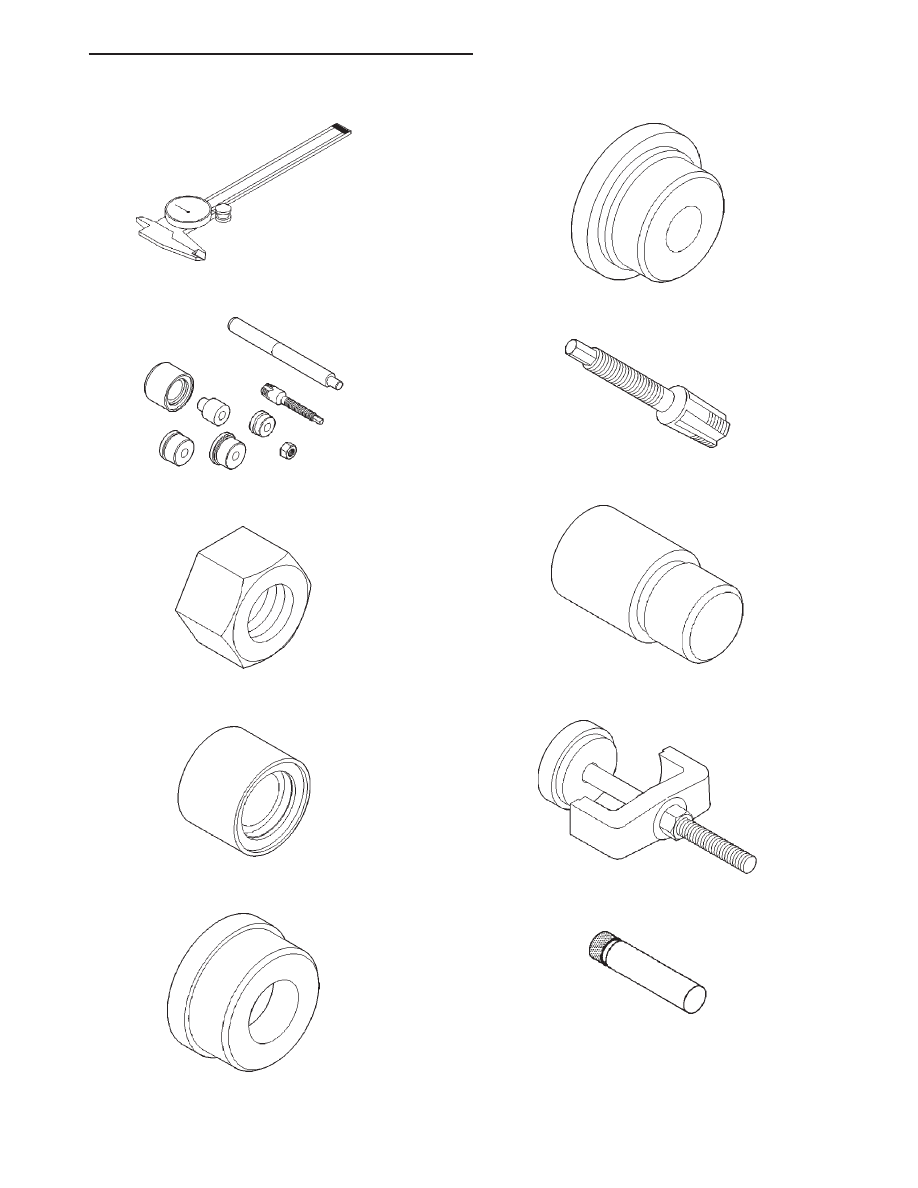

Dial Caliper—C-4962

Bushing Remover/Installer Set—C-3887-J

Nut, Bushing Remover—SP-1191, From kit C-3887-J

Cup, Bushing Remover—SP-3633, From kit C-3887-J

Remover, Bushing—SP-3551

Installer, Bushing—SP-5117

Remover, Bushing—SP-5324

Installer, Bushing—SP-5325

Compressor, Spring—C-3575-A

Gauge—6312

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 159

SPECIAL TOOLS (Continued)

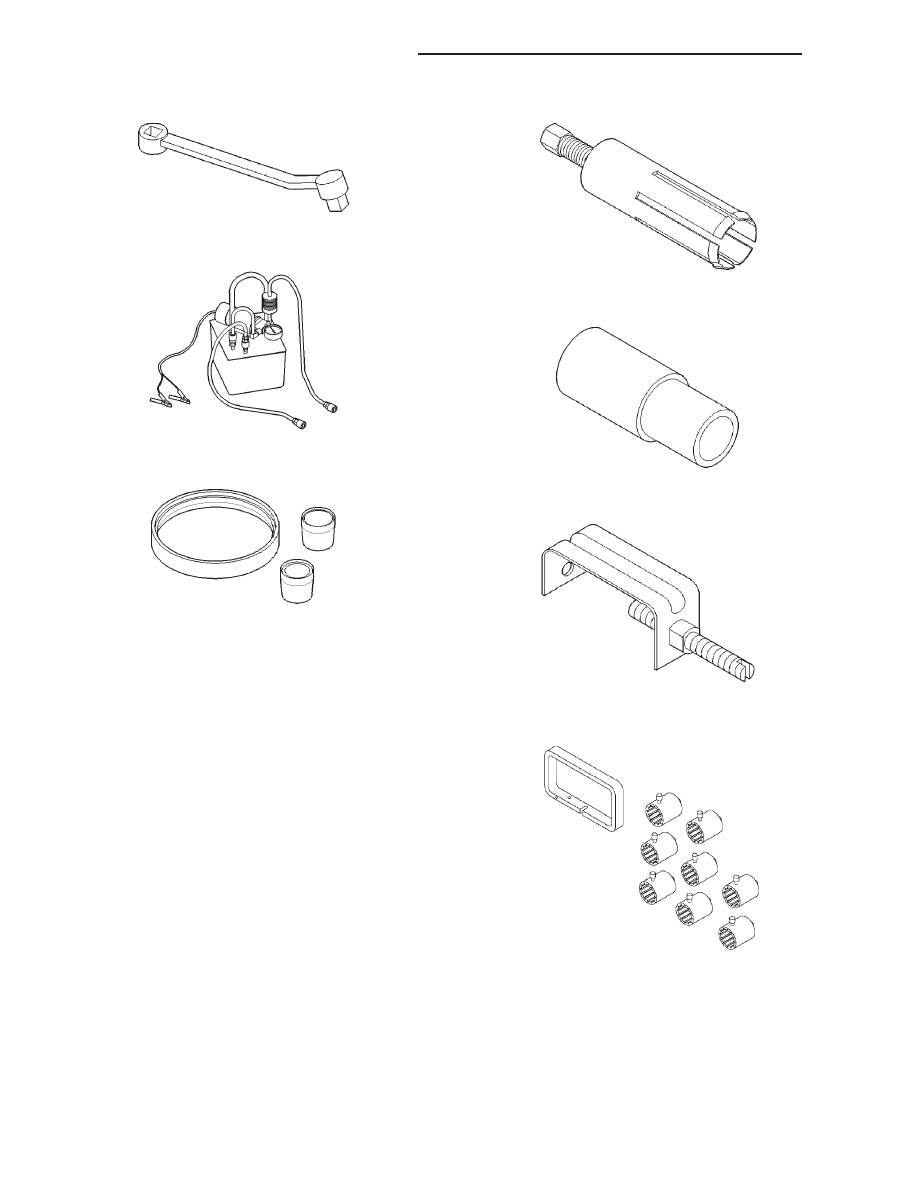

Adapter—C-3705

Flusher—6906

Installer—8114

Remover—6957

Installer—6951

Retainer—6583

Set, End–Play Tool—8266
