TAILPIPE

WARNING: IF TORCHES ARE USED WHEN WORK-
ING ON THE EXHAUST SYSTEM, WEAR PROTEC-
TIVE EYE COVERING AND DO NOT ALLOW THE
FLAME NEAR THE FUEL LINES.

CAUTION: When servicing or replacing exhaust
system components, be sure to disconnect all oxy-
gen sensor connectors. Allowing the exhaust sys-
tem to hang by the harness will damage the wiring
and/or sensor.

REMOVAL

(1) Disconnect battery negative cable.
(2) Raise vehicle on hoist.
(3) Disconnect tailpipe from rear hanger bracket

(Fig. 11).

(4) Remove muffler to tailpipe exhaust clamp (Fig. 11).
(5) Heat connection with an oxygen/acetylene torch

and twist tailpipe out of muffler.

INSTALLATION

(1) Install tailpipe to muffler. Install exhaust

clamp and start nuts by hand.

(2) Connect tailpipe hanger.
(3) Align tailpipe and tighten exhaust clamp nuts

to 42 N·m (31 ft. lbs.).

(4) Lower vehicle and connect battery negative cable.
(5) Start engine and check for exhaust leaks.

HEAT SHIELDS

REMOVAL

(1) Raise and support the vehicle.
(2) Remove the screws and nuts holding the heat

shields to the frame and floor pan (Fig. 12) (Fig. 13)
(Fig. 14). When removing muffler heat shield, the
muffler front and rear support hangers must be
removed first (Fig. 15). Be sure to disconnect both
oxygen sensor connectors.

(3) Slide the shield out around the exhaust system.

INSTALLATION

(1) Position the heat shields to the floor pan or the

frame and install the screws and nuts.

(2) Tighten the screws/nuts to 7 N·m (60 in. lbs.)

torque. Tighten the muffler hangers to 23 N·m (200
in. lbs.)

(3) Lower the vehicle.

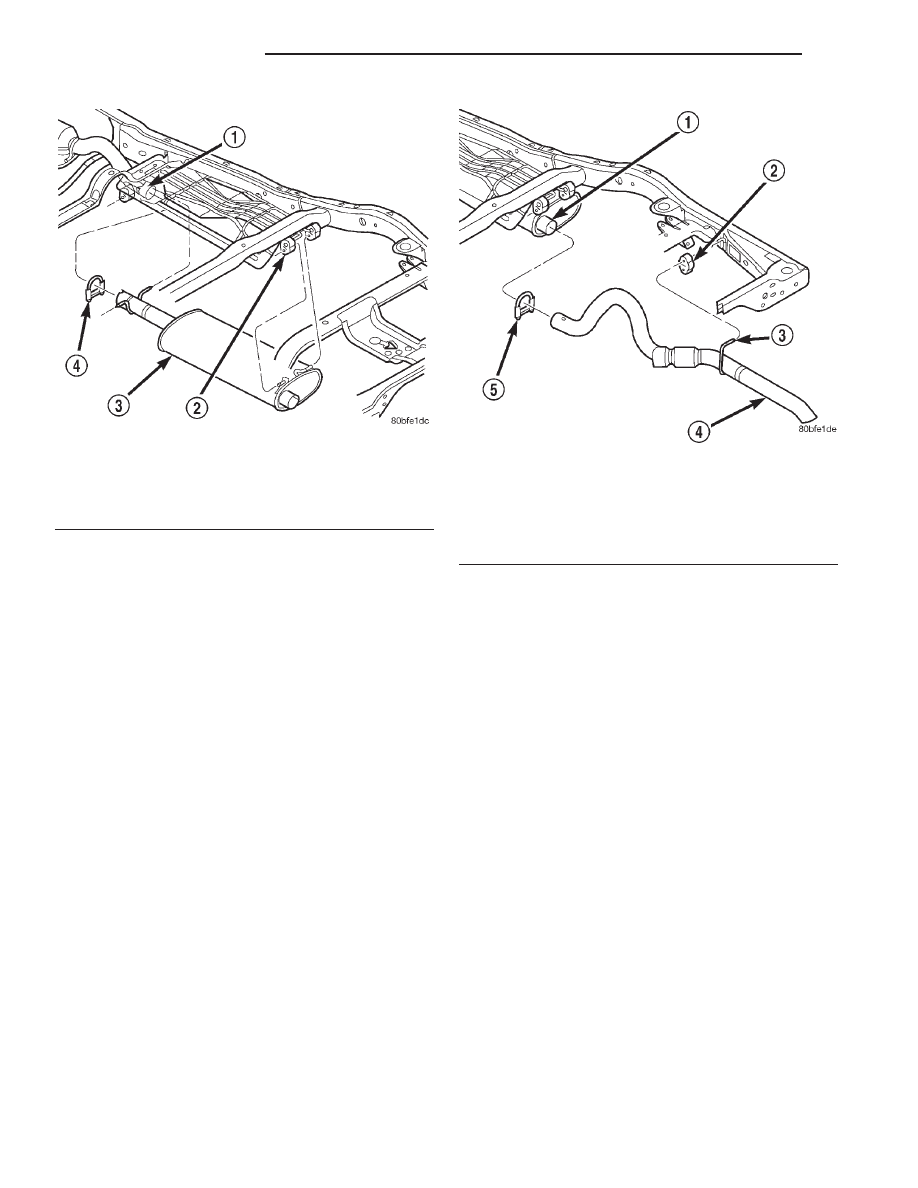

Fig. 10 Muffler Removal/Installation

1 – CATALYTIC CONVERTER WITH PIPE
2 – REAR MUFFLER HANGER
3 – MUFFLER
4 – CLAMP

Fig. 11 Tailipipe Removal/Installation

1 – MUFFLER
2 – TAILPIPE HANGER INSULATOR
3 – TAILPIPE HANGER
4 – TAILPIPE
5 – CLAMP

11 - 6

EXHAUST SYSTEM

DN

REMOVAL AND INSTALLATION (Continued)

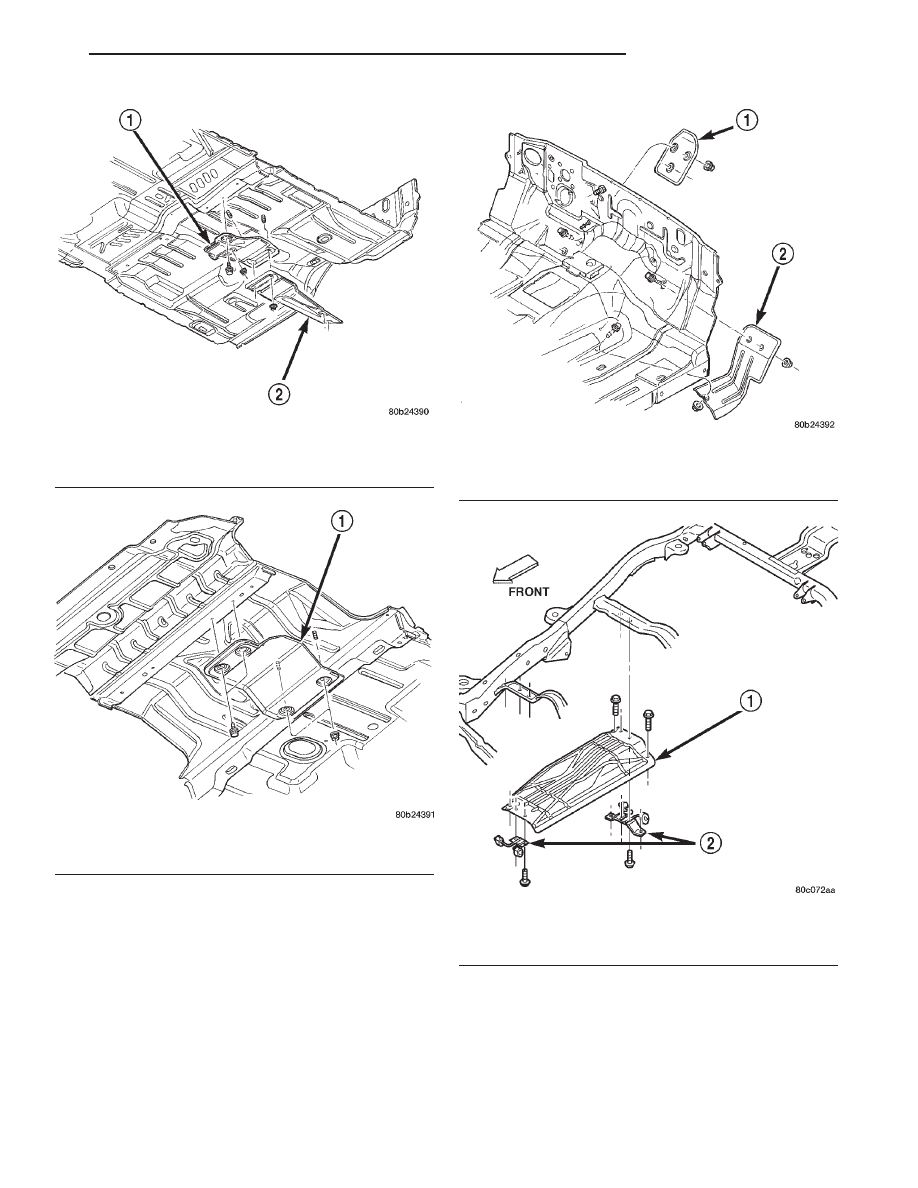

Fig. 12 Front and Rear Floor Pan/Converter Shields

1 – REAR FLOOR PAN/CONVERTER SHIELD
2 – FRONT FLOOR PAN/CONVERTER SHIELD

Fig. 13 Rear Compartment/Tailpipe Heat Shield

1 – REAR COMPARTMENT TAILPIPE SHIELD

Fig. 14 Left and Right Dash Heat Shield

1 – LEFT DASH HEAT SHIELD
2 – RIGHT DASH HEAT SHIELD

Fig. 15 Muffler Heat Shield

1 – MUFFLER HEAT SHIELD
2 – MUFFLER HANGERS

DN

EXHAUST SYSTEM

11 - 7

REMOVAL AND INSTALLATION (Continued)

SPECIFICATIONS

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft.

In.

Lbs.

Lbs.

Exhaust Clamp—Nuts (All)

42

31

—

Exhaust Pipe to Manifold—
Nuts

34

25

—

Heat Shield—Nuts

7

—

60

Muffler Hanger—Bolts

23

—

200

Tailpipe Hanger—Bolt

23

—

200

11 - 8

EXHAUST SYSTEM

DN

FRAME AND BUMPERS

TABLE OF CONTENTS

page

page

BUMPERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

FRAME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

BUMPERS

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

BUMPERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

REMOVAL AND INSTALLATION

FRONT BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . 1

FRONT BUMPER INNER BRACKET. . . . . . . . . . . . 2
FRONT BUMPER FASCIA . . . . . . . . . . . . . . . . . . . 2
REAR BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
REAR BUMPER FASCIA . . . . . . . . . . . . . . . . . . . . 3

DESCRIPTION AND OPERATION

BUMPERS

DESCRIPTION

Bumpers are used at the front and rear of the

vehicle. Bumpers are incorporated into the design of
the front and rear fascias. They are mounted to the
frame with brackets and may contain some lamp ele-
ments.

OPERATION

Bumpers are designed to protect the exterior sheet-

metal in low impact situations. The bumpers are
attached to the frame and provide mounting points
for some optional accessories such as fog lights.

REMOVAL AND INSTALLATION

FRONT BUMPER

REMOVAL

(1) Open hood.
(2) Support front bumper on a suitable lifting

device.

(3) Disengage wire connectors from fog lamps, if

equipped.

(4) Disengage

push-in

fasteners

attaching

air

deflector to bottom of bumper fascia.

(5) Pull the front wheelhouse liner back at the

bumper and remove bolts attaching outer bumper
brackets to frame rail (Fig. 1).

(6) Remove the bolts attaching the bumper to the

inner bumper bracket.

(7) Separate front bumper with outer bracket

attached from vehicle.

INSTALLATION

When the front bumper is installed, there should

be a 19 mm gap between the bumper and front
fender.

(1) Place the bumper on a suitable lifting device

and position the bumper at the vehicle.

(2) Install the bolts attaching front bumper to

inner bumper bracket. Tighten to 94 N·m (70 ft. lbs.)
torque.

(3) Install the bolts attaching outer bumper brack-

ets to the frame rail. Tighten to 94 N·m (70 ft. lbs.)
torque. Ensure front wheelhouse liners are positioned
correctly behind bumper.

(4) Engage

wire

connectors

to

fog

lamps,

if

equipped.

(5) Install push-in fasteners attaching air deflector

to front bumper fascia.

(6) Remove lifting device.
(7) Close hood.

DN

FRAME AND BUMPERS

13 - 1
