Datsun on-Do. Руководство - часть 27

8 - 11

Техническое обслуживание и операции, выполняемые владельцем

№ преохранителя

Номинал (А)

№ защищаемой цепи

Наименование защищаемой цепи

F8

25 A

1

Обогреватель заднего стекла

2

Обогреватель наружных зеркал

F9

5 A

1

Правый задний габаритный огонь

F10

5 A

1

Левый задний габаритный огонь, подсветка номерного знака

2

Подсветка кнопок

F11

5 A

1

Задний противотуманный фонарь

F12

 10A

1

Правая фара ближнего света

2

Электрический корректор правой фары

F13

 10 A

1

Левая фара ближнего света

2

Электрический корректор левой фары

F14

10 A

1

Правая фара дальнего света

F15

10 A

1

Левая фара дальнего света

F16

10A

1

Правая противотуманная фара

F17

10 A

1

Левая противотуманная фара

F18

20 A

1

Подогрев передних сидений

2

Прикуриватель

F19

7,5 A

1

Блок управления ABS/ESC

F20

15 A

1

Звуковой сигнал

F21

10 A

1

Топливный насос

F22

15 A

1

Омыватель ветрового стекла

2

Омыватель заднего стекла

3

Стеклоочиститель заднего стекла

F23

5 A

1

Цепь питания приборной панели

2

Диагностический разъем

F24

7,5 A

1

Компрессор кондиционера

2

Блок управления автоматической системой климат-контроля

F25

7,5 A

1

Датчик педали тормоза

F26

25A

1

Электронные клапаны ABS/ESC

8 - 12

Техническое обслуживание и операции, выполняемые владельцем

№ преохранителя

Номинал (А)

№ защищаемой цепи

Наименование защищаемой цепи

F31

30 A

1

Центральный блок управления системами кузова

2

Сигнализация дальним светом фар

3

Мотор-редуктор стеклоочистителя

F32

30 A

1

Электровентилятор отопителя

2

Блок управления автоматической системой климат-контроля

FF1

50 A

1

Подогрев ветрового стекла

FF2

60 A

1

Предохранитель между генератором и аккумуляторной батареей

FF3

60 A

1

Предохранитель между генератором и аккумуляторной батареей

FF4

40 A

1

Электровентиляторы отопителя х 2 шт.

FF5

50 A

1

Электромеханический рулевой усилитель

FF6

40 A

1

Электропривод обратного насоса ABS

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

Замена ламп в блок-фаре

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким

•

давлением. При падении или появлении царапин на кол-
бе лампа может лопнуть.

Не дотрагивайтесь пальцами до стеклянной колбы лампы.

•

Используйте лампы такого же типа и мощности, что

•

были установлены в фарах изначально.

После замены ламп обычно не требуется производить

•

проверку и регулировку угла наклона светового пучка
фар. При необходимости отрегулировать фары, обра-
титесь на сервисную станцию официального дилера
DATSUN.

Не оставляйте надолго фары со снятыми лампами, по-

•

скольку внутрь корпуса фары могут проникнуть грязь,
пыль и влага, что отрицательно скажется на качестве и
сроке работы фары.

Перед заменой лампы убедитесь, что она обесточена.

•

В блок-фарах используются сменные галогенные лампы.
Лампы могут заменяться из моторного отсека без демонта-
жа блок-фар.

ФАРЫ

*Набор предохранителей может варьироваться в зависимости от исполнения автомобиля. Указаны лишь наиболее часто используемые предохранители. Наименования и номиналы предохра-
нителей могут варьироваться. Для получения дополнительной информации обращайтесь в сервисный центр официального дилера DATSUN.

8 - 13

Техническое обслуживание и операции, выполняемые владельцем

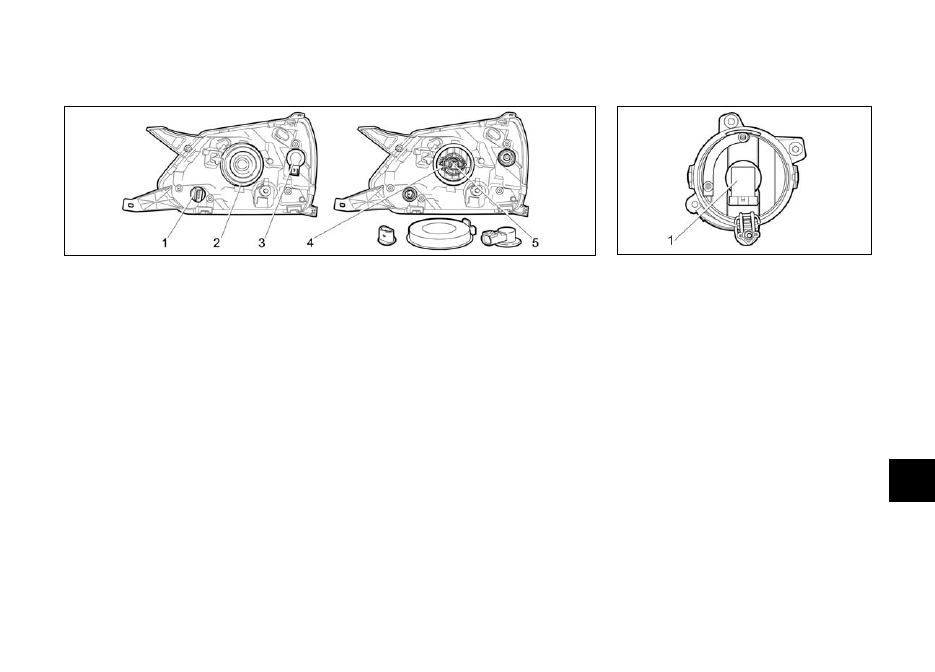

Замена лампы ближнего/дальнего света:

откройте капот (см. с. 3-10)



–

снимите защитный кожух



–



отсоедините разъем от лампы



–



сожмите пружинный фиксатор



–

 и отведите его в

сторону

выньте лампу за цоколь



–

Установка новой ламы осуществляется в обратном по-



–

рядке. Не дотрагивайтесь до стеклянной колбы лампы.
Замену лампы выполняйте в х/б перчатках. После уста-
новки новой лампы дальнего света убедитесь, что кожух

 плотно прилегает к корпусу фары.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
DATSUN.

Замена ламп ДХО/задних комбинированных фонарей:

откройте капот (см. с. 3-10)



–

поверните патрон лампы



–

 против часовой стрелки до

упора

достаньте лампу из корпуса фонаря вместе с патроном



–

выньте лампу из патрона



–

Установка новой ламы осуществляется в обратном по-



–

рядке.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
DATSUN.

Замена лампы указателя поворота:

откройте капот (см. с. 3-10)



–

поверните патрон лампы



–

 против часовой стрелки до

упора

достаньте лампу из корпуса фонаря вместе с патроном



–

слегка нажмите на лампу и поверните ее против часовой



–

стрелки до упора

выньте лампу из патрона



–

Установка новой ламы осуществляется в обратном по-



–

рядке.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
DATSUN.

Замена лампы противотуманной фары:

Для удобства доступа к противотуманной фаре из колесной
арки снимите колесо и частично ослабьте крепление перед-
него брызговика, отвернув

 винтов. Поверните брызговик

назад и достаньте из противотуманной фары неисправную
лампу.

В исполнении Design в переднем брызговике предусмотрены
специальные вырезы для доступа к противотуманной фаре.
При наличие такого выреза процедура выглядит так:

чтобы получить доступ к крышке выреза, поверните



–

колесо до упора по направлению к внутренней стороне
колесной арки

поверните крышку выреза в брызговике по часовой



–

стрелке и снимите

8 - 14

Техническое обслуживание и операции, выполняемые владельцем

сняв крышку, вы получите доступ к лампе через отвер-



–

стие в переднем крыле

поверните лампу



–

 против часовой стрелки и достаньте ее

отсоедините колодку лампы и замените лампу



–

установите новую лампу на место, действуя в обратном



–

порядке.

Для упрощения замены лампы рекомендуется снять перед-
нее колесо.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
DATSUN.

ПРИМЕЧАНИЕ

После дождя или мойки автомобиля на внутренней поверх-
ности рассеивателей приборов наружного освещения может
временно образовываться конденсат. Это вызвано разни-
цей между температурой внутри прибора и температурой
наружного воздуха. Это не является признаком неисправ-
ности. Если на внутренней стороне рассеивателей конденси-
руются большие капли воды, обратитесь в сервисный центр
официального дилера DATSUN для их устранения.

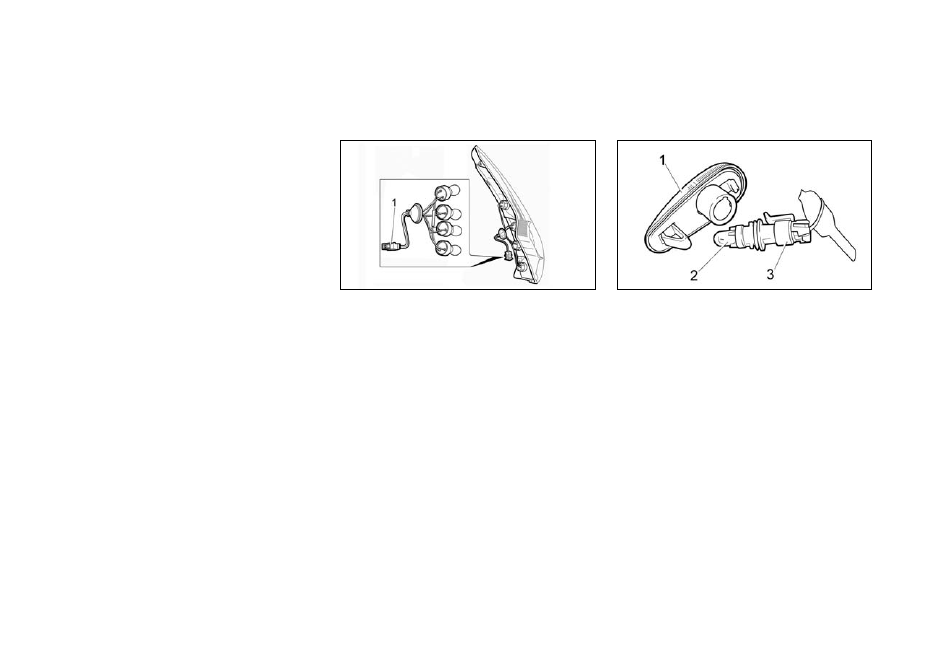

Замена ламп в заднем комбинированном
фонаре

Для замены ламп задних габаритных огней:

откройте люк в облицовке багажного отделения (на за-



–

стежке –«липучке») в районе заднего фонаря.

отведите задний фонарь от кузова автомобиля и до-



–

станьте патрон с неисправной лампой

нажмите на лампу, поверните ее против часовой стрелки



–

до упора и выньте из патрона

Установка новой ламы осуществляется в обратном по-



–

рядке.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
DATSUN.

Замена лампы повторителей указателей
поворота

Замена лампы повторителя указателя поворота:

Снимите корпус повторителя



–

 с автомобиля. Лампа на-

ходится в патроне и крепится пружинным фиксатором.

Нажмите на корпус повторителя в направлении движе-



–

ния автомобиля и откройте фиксатор.

Поверните патрон лампы



–

 против часовой стрелки.

Выньте фонарь в сборе с лампой из корпуса повторите-



–

ля и достаньте лампу

 из патрона.

Установка новой ламы осуществляется в обратном по-



–

рядке.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
DATSUN.
