Datsun on-Do. Руководство - часть 25





8 - 3

Техническое обслуживание и операции, выполняемые владельцем

ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА

Автомобили с восьмиклапанным двигателем

Автомобили с шестнадцатиклапанным двигателем

Проверка уровня масла выполняется на совершенно холод-
ном двигателе. Автомобиль должен при этом стоять на гори-
зонтальной поверхности. Уровень масла должен находиться
между метками MIN и MAX

 на щупе или между верхней

и нижней границей ребристой поверхности щупа (зависит от
исполнения автомобиля). При необходимости долейте мас-
ла в заливную горловину, закрытую крышкой

.

После долива масла необходимо выждать не менее 3 минут,
пока масло стечет в картер. Чтобы корректно измерить уро-
вень масла, вставьте щуп

 в отверстие до конца.

ВНИМАНИЕ

Не допускайте, чтобы уровень масла в картере превышал
метку МАХ на щупе

.

В противном случае масло через систем вентиляции может
попасть в камеру сгорания и вместе с отработавшими газа-
ми будет выброшено в атмосферу, что может вызвать по-
ломку каталитического нейтрализатора.



ОПАСНОСТЬ

Перед выполнением работ в моторном отсеке убедитесь,
что двигатель не работает, зажигание выключено, и стоя-
ночный тормоз полностью включен.

ВНИМАНИЕ

При отворачивании свечей зажигания применяйте спе-

•

циальный ключ. Применение неправильного инструмен-
та может привести к повреждению свечей.

Для замены используйте свечи только рекомендуемого

•

типа.

Тип двигателя

Тип свечей зажигания

8-клапанный двигатель

A17DVRM JSC "Robert Bosch
Saratov"
LR15YC-1 BRISK
WR7DCX Bosch

16-клапанный двигатель

AU17DVRM JSC "Robert Bosch
Saratov"
DR15YC-1 BRISK
FR7DCU Bosch

Зазор между электродами свечи зажигания должен состав-
лять от 1 до 1,15 мм.

При необходимости замены свечей зажигания обратитесь на
сервисную станцию официального дилера DATSUN.

СВЕЧИ ЗАЖИГАНИЯ

8 - 4

Техническое обслуживание и операции, выполняемые владельцем

ТОРМОЗНАЯ ЖИДКОСТЬ И ЖИДКОСТЬ
ГИДРОПРИВОДА СЦЕПЛЕНИЯ

ТОРМОЗНАЯ СИСТЕМА

Визуальную проверку уровня жидкости в бачке

 главного

тормозного цилиндра выполняйте по меткам на бачке, из-
готовленном из полупрозрачного материала. Уровень тор-
мозной жидкости должен достигать метки MAX при снятой
крышке

 с датчиком уровня жидкости  и новых тормоз-

ных колодках. После установки крышки

 с датчиком

на место уровень жидкости должен подняться до верхнего
края бачка.

Если гидропривод тормозной системы находится в хорошем
состоянии, падение уровня жидкости в бачке может быть
вызвано износом тормозных колодок. Падение уровня жид-
кости ниже метки MIN косвенно указывает на очень сильный
износ тормозных колодок. В этом случае необходимо про-
верить состояние тормозных колодок. Доливать тормозную
жидкость при этом не нужно, поскольку после замены коло-
док ее уровень придет в норму.

Сигнализатор неисправности тормозной системы мигает,
когда уровень тормозной жидкости в бачке падает ниже мет-
ки MIN, что при частично изношенных или новых тормоз-

ных колодках говорит о нарушении герметичности системы.
Долив тормозной жидкости в этом случае допустим только
после устранения негерметичности на сервисной станции
официального дилера DATSUN.

При проверке уровня тормозной жидкости в бачке не за-
будьте также проверить работу датчика низкого уровня тор-
мозной жидкости. Для этого нажмите в центре защитного
колпачка 1 при включенном зажигании. На приборной пане-
ли должен загореться сигнализатор неисправности тормоз-
ной системы.



ОПАСНОСТЬ

Используйте только новую жидкость. Старая или загряз-

•

ненная тормозная жидкость может вывести из строя
тормозную систему и гидропривод управления сце-
плением. Применение не рекомендованной тормозной
жидкости может привести к выходу из строя элементов
тормозной системы и к ухудшению ее эффективности.

Протрите начисто крышку бачка для тормозной жидко-

•

сти, прежде чем отворачивать ее.

Тормозная жидкость ядовита. Ее необходимо хранить в

•

таре с соответствующей маркировкой и в местах, недо-
ступных для детей.

Проверьте уровень жидкости в бачке. Если уровень жид-
кости находится между метками MIN и MAX, или если на
приборной панели загорелся сигнализатор неисправности
тормозной системы, долейте в бачок тормозную жидкость
и доведите ее уровень до метки MAX.

Марка тормозной

жидкости

Изготовитель

Нормативный

документ

ROSDOT

«Тосол-Синтез»,
г. Дзержинск

ТУ 2451-004-

36732629

KAPROS-DOT

«Сибур-Нефтехим»,
г. Дзержинск

ТУ 2451-030-

52470175

ПРИМЕЧАНИЕ

Срок службы и периодичность замены тормозной жидко-
сти указаны в гарантийной книжке. В любом случае, они не
должны превышать три года.

Если вам приходится часто доливать жидкость, обратитесь
на сервисную станцию официального дилера DATSUN для
тщательной проверки герметичности системы.

ВНИМАНИЕ

Для замены тормозной жидкости, а также для проверки

•

тормозной системы гидропривода сцепления следует
обращаться на сервисную станцию официального ди-
лера DATSUN, располагающую квалифицированным
персоналом, технической документацией и всеми необ-
ходимыми эксплуатационными материалами.

Избегайте попадания брызг жидкости на окрашенные

•

поверхности кузова. Рабочая жидкость может повре-
дить лакокрасочное покрытие. При попадании жидкости
на лакокрасочное покрытие кузова немедленно смойте
жидкость водой.

8 - 5

Техническое обслуживание и операции, выполняемые владельцем

ВОЗДУХООЧИСТИТЕЛЬ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Автомобили с механической коробкой передач

Выполните проверку уровня масла в механической короб-
ке передач. Уровень масла должен достигать нижнего края
смотрового отверстия

. Маленькими порциями доливайте

масло (см. с. 8-2) через смотровое отверстие. Для слива
старого масла служит пробка

.



ОПАСНОСТЬ

Запуск двигателя без фильтрующего элемента возду-

•

хоочистителя может привести к ожогам. Воздухоочисти-
тель не только очищает воздух, он также предотвращает
выброс пламени из камер сгорания двигателя. Если воз-
духоочиститель не установлен на место, вы можете по-
лучить ожог.

Запрещается эксплуатация автомобиля со снятым воз-

•

душным фильтром.

Будьте осторожны при выполнении работ на двигателе

•

со снятым воздухоочистителем.

Если автомобиль эксплуатируется в основном в запыленных
условиях (по грунтовым дорогам, на стройке и т.д.), меняй-
те фильтрующий элемент в два раза чаще, чем предписано
гарантийной книжкой.

ТРАНСМИССИОННОЕ МАСЛО

8 - 6

Техническое обслуживание и операции, выполняемые владельцем

ЩЕТКИ ОЧИСТИТЕЛЯ

ВНИМАНИЕ

Для обеспечения хорошего обзора через ветровое

•

стекло, следите за тем, чтобы щетки очистителя были
в хорошем состоянии.

Во избежание деформации щеток регулярно очищайте

•

их жидкостью для стеклоомывателя. Если стекла и щет-
ки очистителя сильно загрязнены (насекомыми, солью,
каплями битума и т.д.), очистите наружную поверхность
стекла и щетки мягкой тканью с использованием спе-
циальных моющих средств. После очистки вымойте по-
верхность стекла и резиновых лезвий щеток водой.

Если очиститель используется в автоматическом режи-

•

ме, рекомендуется менять щетки очистителя каждые
полгода.

ЗАМЕНА

Для замены щеток очистителя выполните следующие опе-
рации:

поднимите рычаги очистителя от ветрового стекла



поверните щетку вокруг оси ее шарнира и поставьте ее



перпендикулярно рычагу, отсоедините щетку от рычага
(нажав на выступ переходника между рычагом и щет-
кой) и снимите щетку с рычага.

Установка новой щетки осуществляется в обратном по-



рядке.

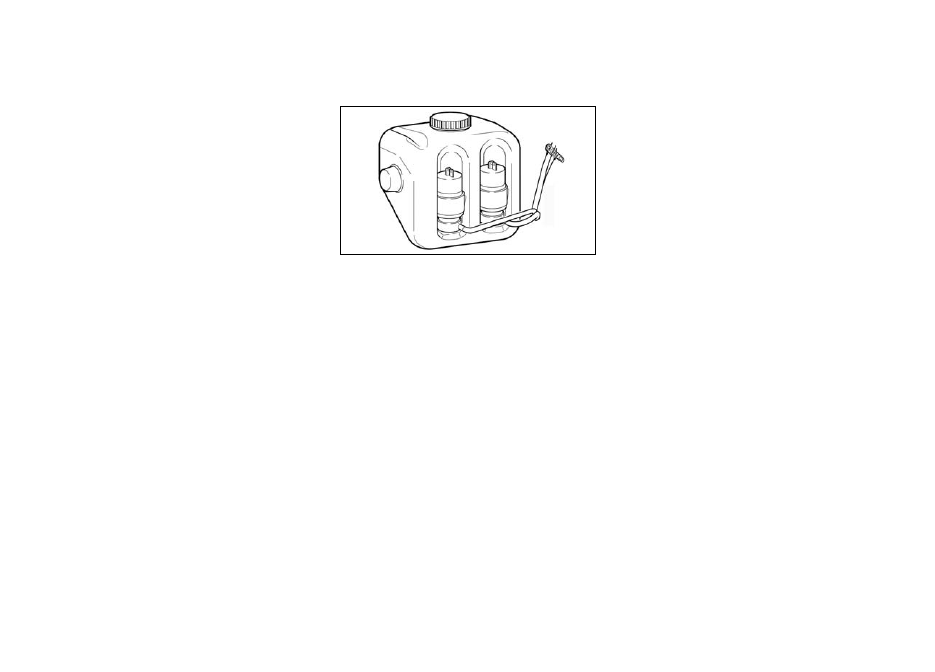

Бачок омывателя ветрового стекла должен быть всегда за-
полнен жидкостью для омывателя. Залейте жидкость для
омывателя в бачок (см. с. 8-0) через горловину и закройте
ее крышкой.

В теплое время года допускается использование в бачке
омывателя чистой воды, а при температурах ниже 0 °C –
только специальную жидкость для омывателя (см. с. 8-0).

ВНИМАНИЕ

При температуре наружного воздуха ниже 0 °C не разреша-
ется заливать воду в бачок омывателя ветрового и заднего
стекла без специальной жидкости, иначе может выйти из
строя электродвигатель омывателя.

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО
СТЕКЛА
