Application

SECTION 3C

PROPELLER  SHAFT

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  3C-1

General Specifications . . . . . . . . . . . . . . . . . .  3C-1

Component Locator . . . . . . . . . . . . . . . . . . .  3C-2

M/T & A/T (Part-time T/C) . . . . . . . . . . . . . . . .  3C-2

Maintenance  and  Repair . . . . . . . . . . . . . . .  3C-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  3C-3

Propeller Shaft . . . . . . . . . . . . . . . . . . . . . . . .  3C-3

SPECIFICATIONS

GENERAL SPECIFICATIONS

Description

Construction

Joint Type

Number of Spider

Tube Run-Out

(after installation)

Front Shaft Dimension

(L

´

I.D

´

O.D)

Rear Shaft Dimension

(L

´

I.D

´

O.D)

Universal Joint with Yoke and Spider

Spider (Needle Roller Bearing)

3

2

Within 0.3 mm

Within 0.4 mm

579

´



f

59.5

´



f

63.5

583.5

´



f

44.7

´



f

50.8

617.6

´



f

44.7

´



f

50.8

595.6

´



f

44.7

´



f

50.8

824

´



f

59.5

´



f

63.5

777

´



f

59.5

´



f

63.5

Front (Part-Time T/C)

Rear

E 32 Engine

The Others

Diesel + M/T & A/T + 4408

M161 + M/T & A/T + 4408

M161 + M/T & A/T

Diesel & M161 + M/T & A/T + 4408

M162 + M/T & A/T + TOD

Tongil

KSC

3C-2  PROPELLER SHAFT

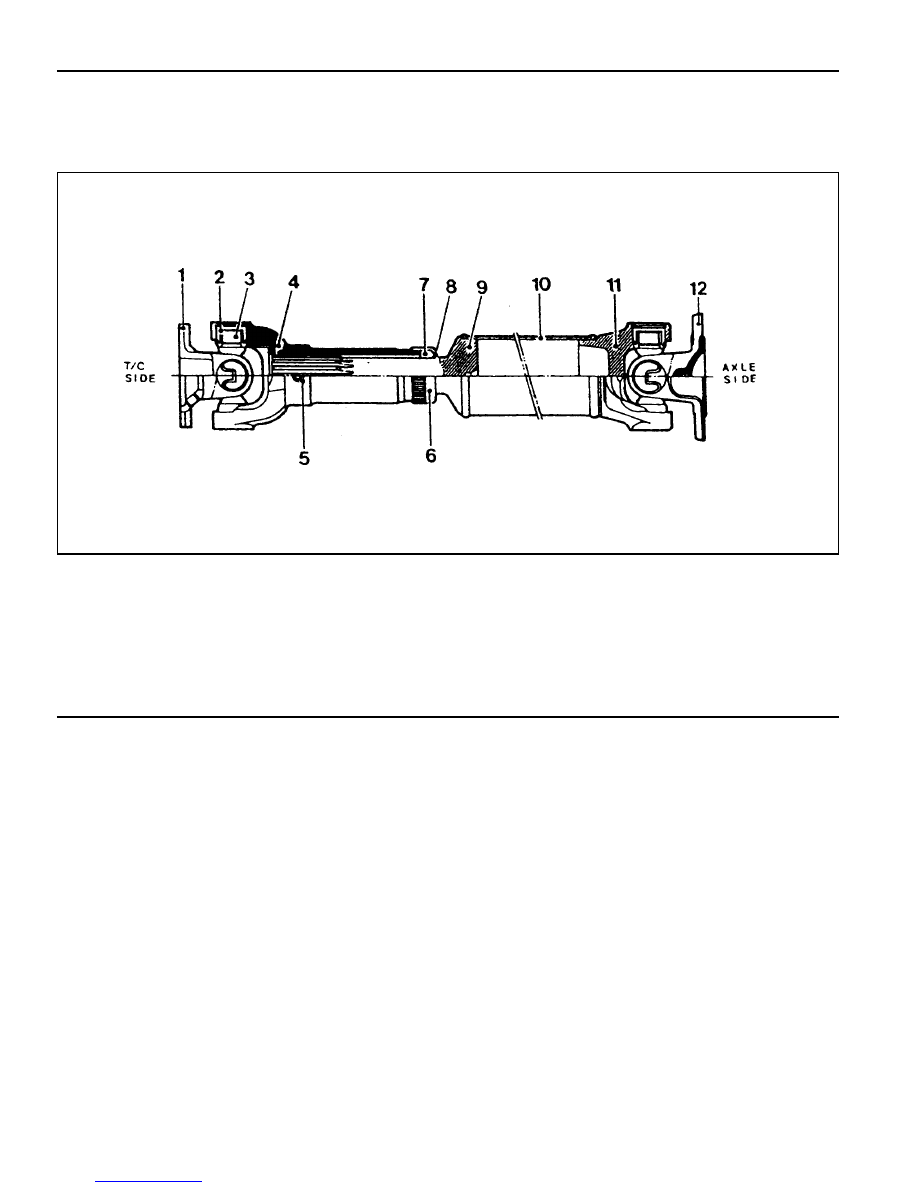

1 Flange Yoke

2,3 3-Journal Cross and Bearing Kit (Including Snap

Ring)

4 Slip Yoke Assembly
5 Grease Nipple
6 Dust Cap

7 Oil Seal
8 Split Washer
9 Slip Tube Shaft

10 Tube

11 Tube Yoke

12 Flange Yoke

Notice

Only the length of shaft is different and the components of front/rear shaft are the same.

(The deadener is inserted to the inside of tube of rear shaft, both ends)

COMPONENT LOCATOR

M/T & A/T (PART-TIME T/C)

PROPELLER SHAFT  3C-3

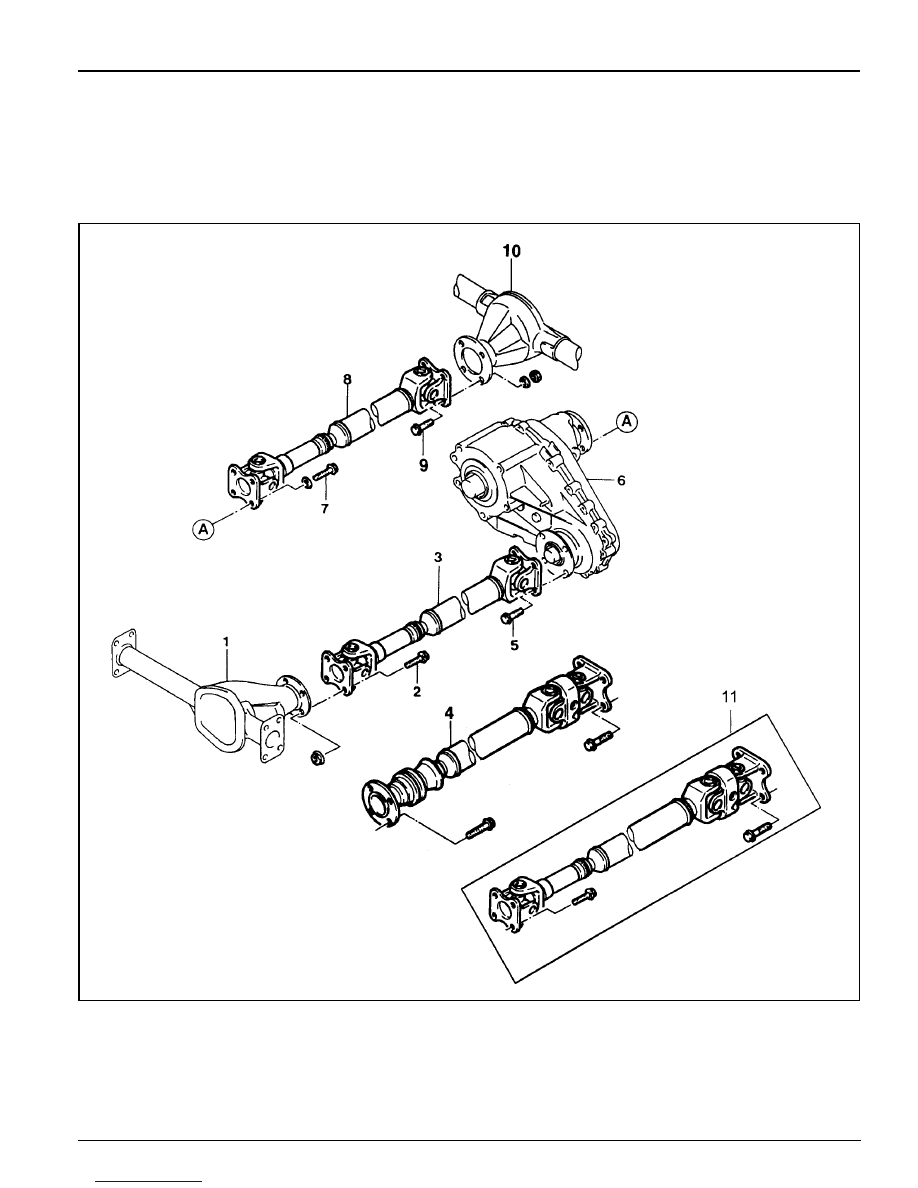

1 Front Axle
2 Bolt ...................................................... 70-80 Nm
3 Front Propeller Shaft (661LA/662LA)
4 Front Propeller Shaft (E32)
5 Bolt ...................................................... 81-89 Nm

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

PROPELLER SHAFT

6 Transfer Case
7 Bolt ...................................................... 81-89 Nm
8 Rear Propeller Shaft
9 Bolt ...................................................... 70-80 Nm

10 Rear Axle

11 Front Propeller Shaft (E20/E23)

3C-4  PROPELLER SHAFT

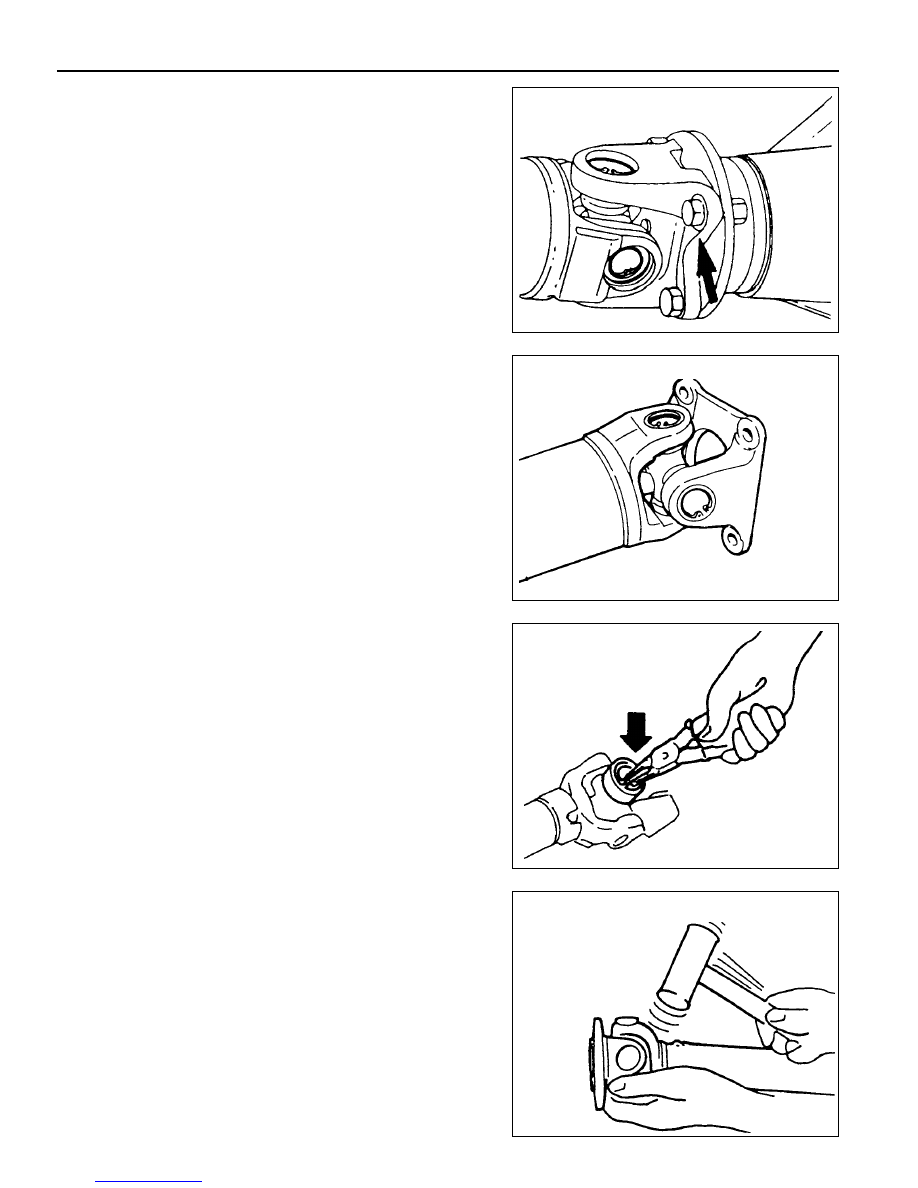

Removal Procedure

1. Place alignment marks and remove the propeller shaft.

2. Place alignment marks before removing the spider.

3. Using a snap ring pliers, remove the snap ring.

4. Slightly tapping the yoke shoulder using a brass hammer,

remove the bearing. Remove the remaining bearings in the
same way.
