M162 ENGINE COOLING  1D1-15

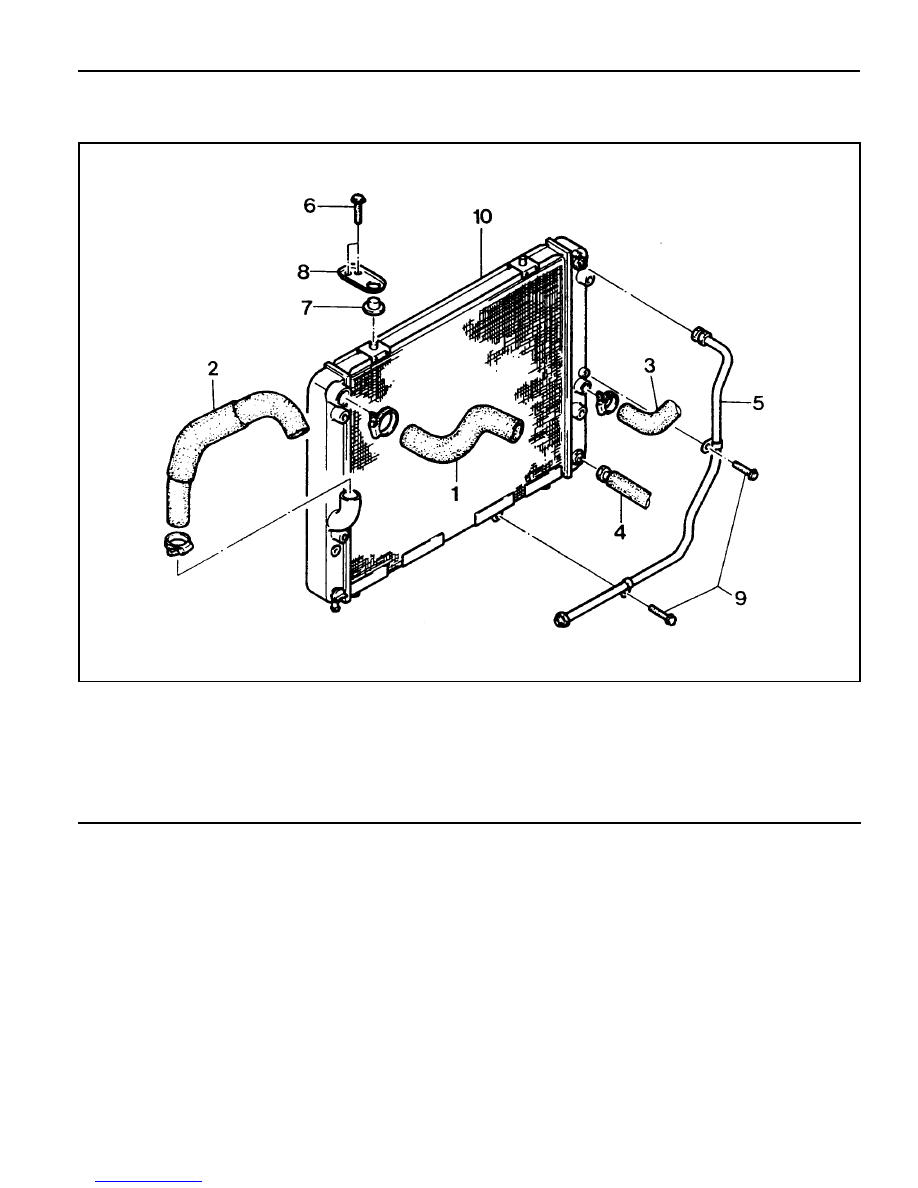

RADIATOR

Preceding Work : Removal of cooling fan shroud

1 Radiator Inlet Coolant Hose
2 Radiator Outlet Coolant Hose
3 Make Up Coolant Hose
4 Automatic Transmission Oil Cooling Hose
5 Automatic Transmission Oil Cooling Line

6 Bolt
7 Insulator
8 Stopper
9 Bolt ............................................................. 7 Nm

10 Radiator

1D1-16  M162 ENGINE COOLING

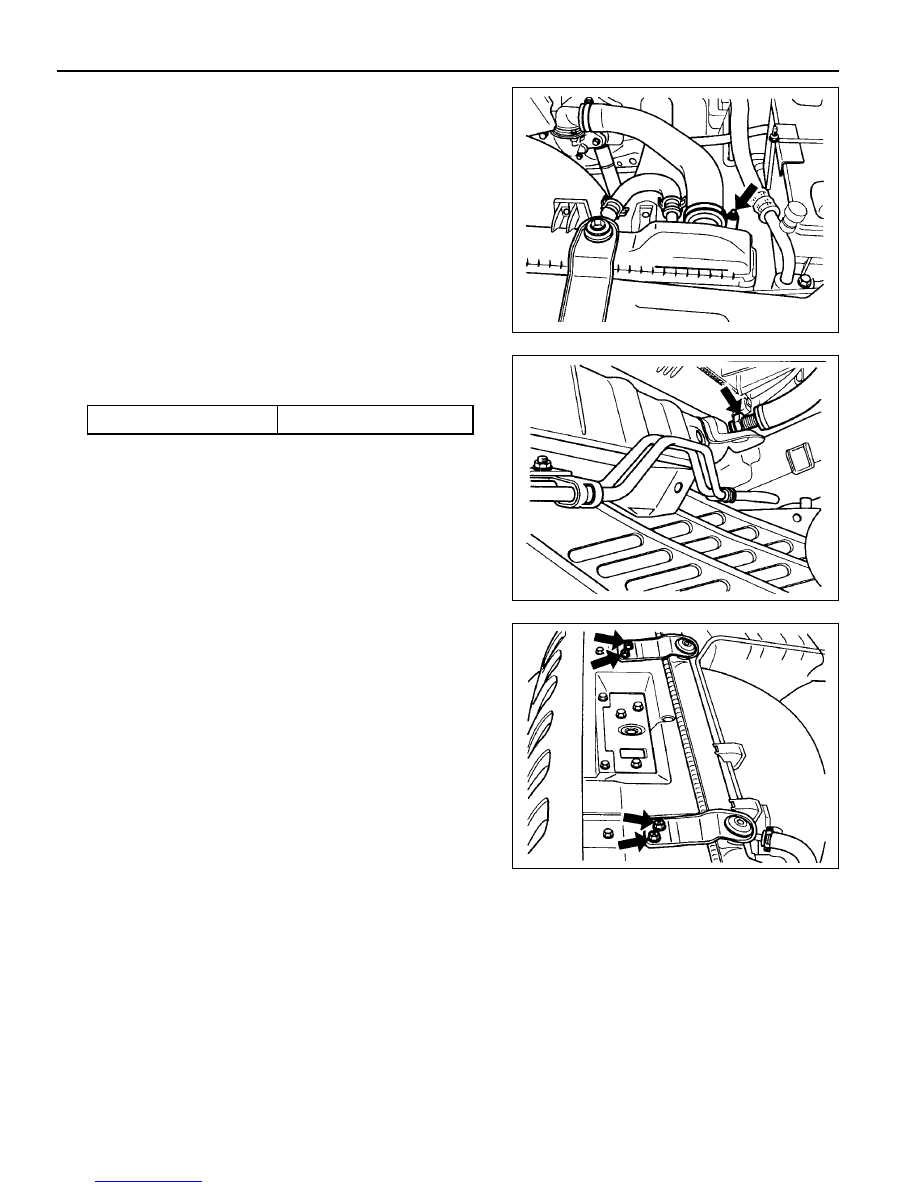

Removal & Installation Procedure

1. Drain coolant from the radiator.

2. Remove the coolant thermo connector from the radiator.

3. Remove the each coolant hoses.

Tightening Torque

14 Nm

4. Remove the automatic transmission oil cooling hose.

Installation Notice

5. Remove the automatic transmission oil cooling line bolts

and then remove the oil cooling line.

6. Remove the radiator upper mounting bolts and then

remove the bracket and insulator.

7. Remove the radiator.

8. Check the radiator pin for crack, damage, leakage and

bending and replace if necessary.

9. Installation should follow the removal procedure in the

reverse order.

10. Do cooling system leakage test.

Circulation Type

Radiation

Capability

SECTION 1D2

M161  ENGINE  COOLING

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1D2-1

General Specifications . . . . . . . . . . . . . . . . .  1D2-1

Fastener  Tightening  Specifications . . . . . . . .  1D2-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1D2-3

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1D2-3

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  1D2-4

System Leakage Test . . . . . . . . . . . . . . . . . .  1D2-4

Maintenance and Repair . . . . . . . . . . . . . .  1D2-5

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1D2-5

Coolant Drain and Fill Up . . . . . . . . . . . . . . .  1D2-5

Cooling Fan and Viscous Clutch . . . . . . . . . .  1D2-7

Coolant Pump . . . . . . . . . . . . . . . . . . . . . . . .  1D2-9

Thermostat . . . . . . . . . . . . . . . . . . . . . . . . .  1D2-11

Thermostat Housing Assembly . . . . . . . . . .  1D2-12

Removal and Installation of Cooling

Fan  Shroud . . . . . . . . . . . . . . . . . . . . . . .  1D2-14

Removal and Installation of Radiator . . . . .  1D2-15

SPECIFICATIONS

GENERAL SPECIFICATIONS

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Description

Water Cooling Forced Circulation

Down Flow

61,500 kcal/h

58,000 kcal/h

680 x 415 x 25 mm

680 x 415 x 28 mm



f



460, 9 Blades

ALUTEC-P78, Dragon Power Coolant A

50 : 50

10.5 L

3.4 L

1.4 bar

Application

Cooling Type

Radiator

Dimension(Width

´

Height

´

Thickeness)

Cooling Fan

Anti-Freeze Agent

Mixing Ratio of Anti-Freeze Agen with Water (Anti-Freeze Agent : Water)

Coolant Capacity

Reservoir Capacity

Cap Operating Pressure (Reservoir Tank Pressure Cap)

1D2-2  M161 ENGINE COOLING

FASTENER TIGHTENING SPECIFICATIONS

N

·

·

·

·

·

m

30

22.5 - 27.5

9 - 11

9 - 11

9 - 11

40.5 - 49.5

3 - 7

3 - 7

Application

Coolant Drain Plug

Engine Hanger Bracket and Coolant Outlet

Port Bolt

Thermostat Cover Bracket Bolt

Oil Cooler Pipe Line Bolt

Cooling Fan Bolt

Viscous Clutch Bolt

Automatic Transmission Oil Cooling Hose Bolt

Cooling Fan Shroud Bolt
