9S -12 ЗАДНЯЯ ЧАСТЬ КУЗОВА

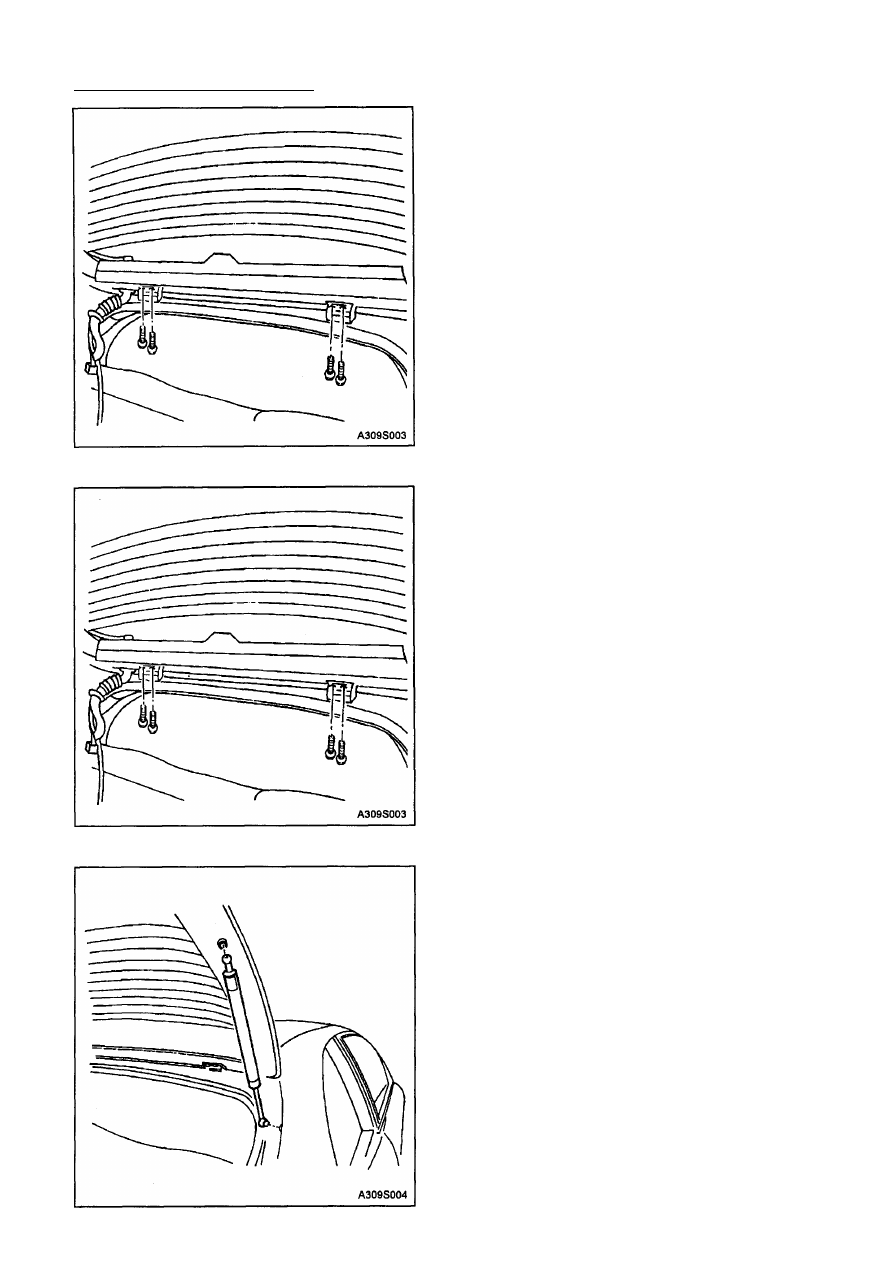

ДВЕРЬ ХЭТЧБЭКА

Процедура снятия

1. Открыть и опереть соответствующим

образом дверь хэтчбэка.

2. Снять уплотнитель двери хэтчбэка, ко­

лодку и трубку стеклоомывателя.

3. Снять опорные узлы под газовые упоры

с двери хэтчбэка. См. главу "Опорные
узлы под газовые упоры" в этом раз­
деле.

4. С помощью другого техника открутить

болты и снять дверь хэтчбэка с петель
навески.

Процедура установки
1. С помощью другого техника установить

дверь хэтчбэка на петли навески вмес­
те с болтами.

Затяжка
Затянуть болты петель навески двери
хэтчбэка с усилием 20 Н•м.

2. Установить опорные узлы под газовые

упоры на дверь хэтчбэка. См. главу

"Опорные узлы под газовые упоры" в

этом разделе.

3. Подсоединить колодку двери хэтчбэка,

трубку стеклоомывателя и уплотни­
тель.

4. Закрыть дверь хэтчбэка.

ОПОРНЫЕ УЗЛЫ

ПОД ГАЗОВЫЕ УПОРЫ

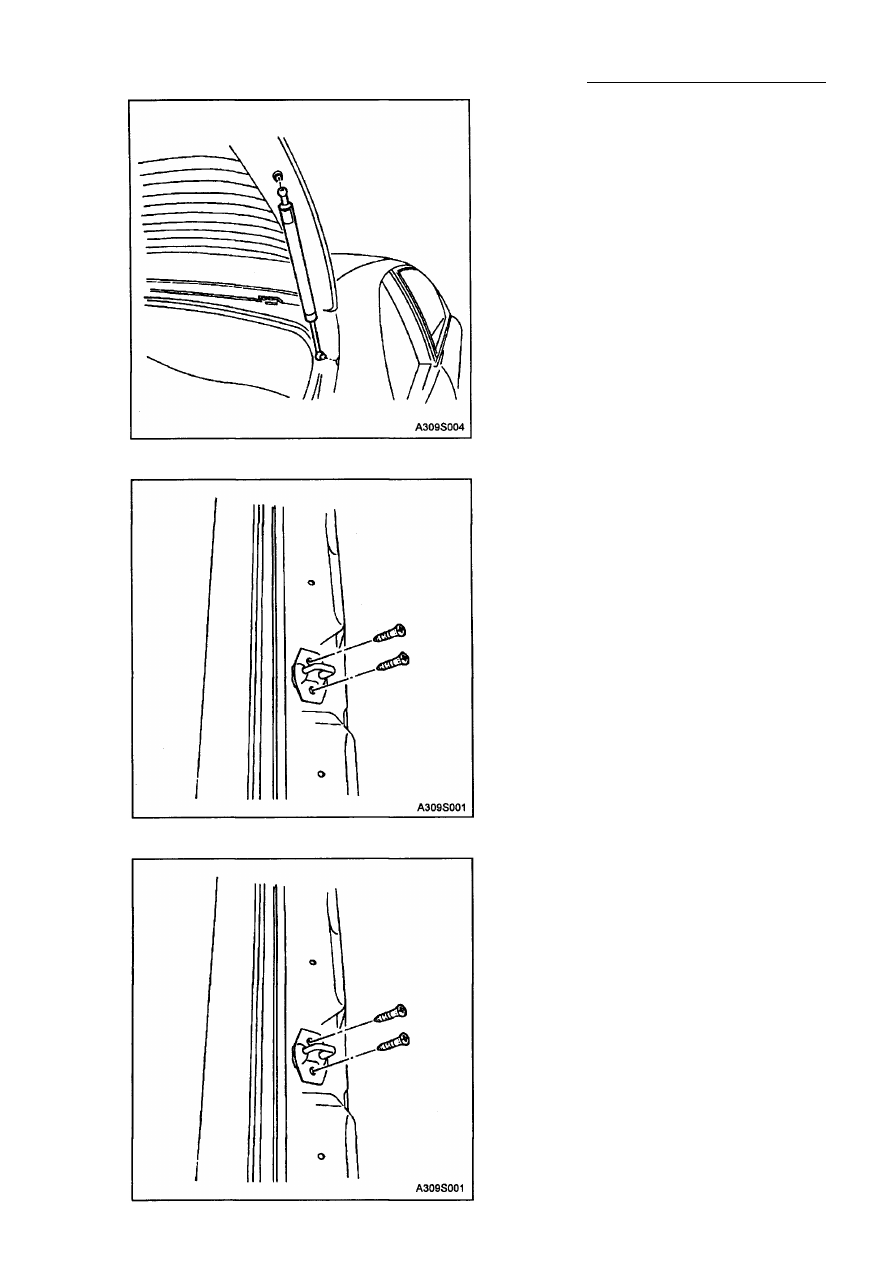

Процедура снятия

1. Открыть и опереть соответствующим

образом дверь хэтчбэка.

2. Отвинтить и снять опорный узел под га­

зовые упоры с двери крышки люка и

корпуса.

ЗАДНЯЯ ЧАСТЬ КУЗОВА 9S -13

Порядок установки

1. Установить опорный узел под газовые

упоры на дверь хэтчбэка и кузов.
Затяжка

Затянуть болты опорного узла под газо­
вые упоры с усилием 8 Н•м.

2. Закрыть дверь хэтчбэка.

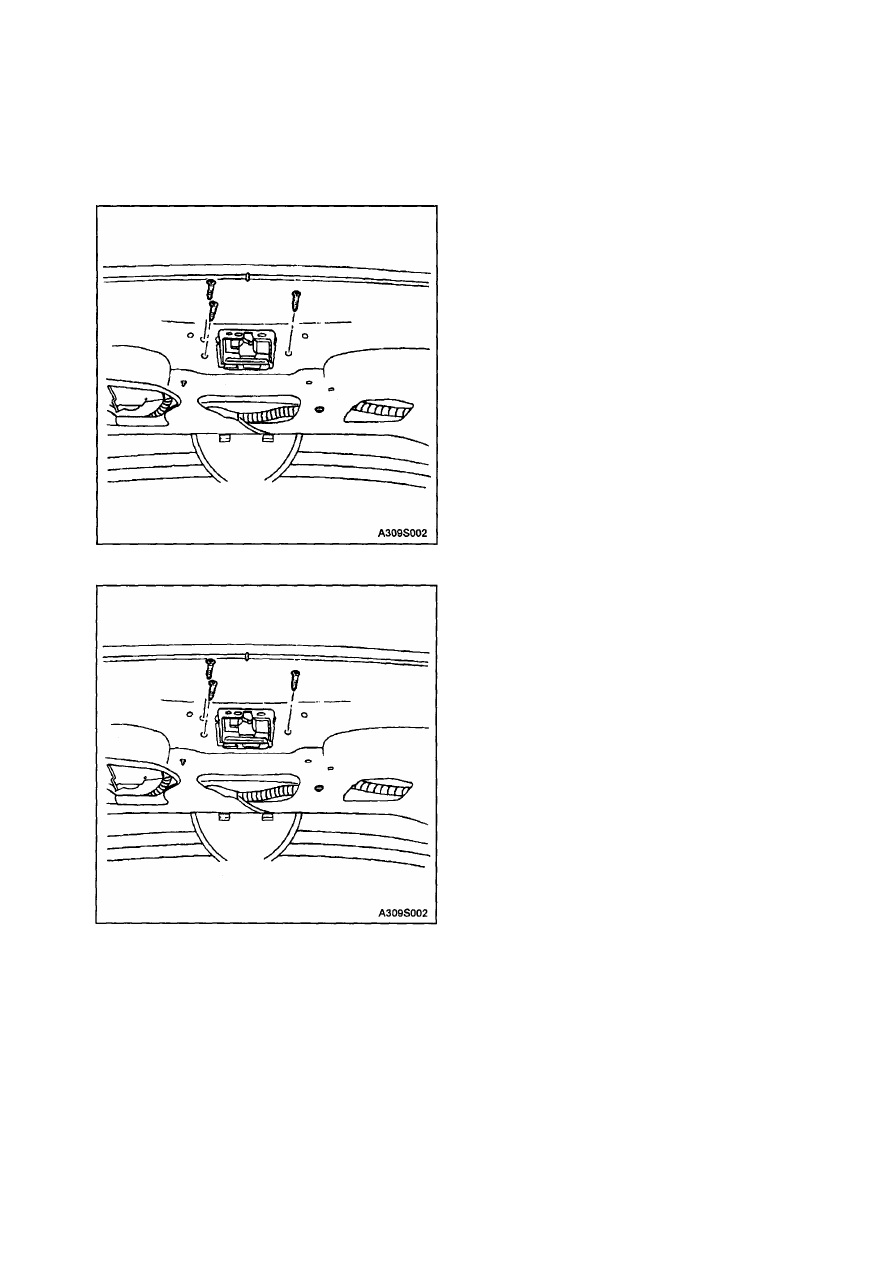

ЗАЩЕЛКА ЗАМКА ДВЕРИ
ХЭТЧБЭКА

Процедура снятия

1. Открыть дверь хэтчбэка.

2. Снять заднюю панель внутренней от­

делки багажника. См. Раздел 9G,

"Внутренняя отделка".

3. Снять винты, закрепляющие защелку

замка.

Процедура установки

1. Установить защелку замка вместе с

винтами.

Затяжка

Затянуть винты защелки замка двери
хэтчбэка с усилием 20 Н•м.

2. Установить заднюю панель внутренней

отделки багажника. См. Раздел 9G,

"Внутренняя отделка".

3. Закрыть дверь хэтчбэка.

9S -14 ЗАДНЯЯ ЧАСТЬ КУЗОВА

ЗАМОК ДВЕРИ ХЭТЧБЭКА

Процедура снятия
1. Открыть дверь хэтчбэка.

2. Снять нижнюю декоративную панель

двери хэтчбэка. См. Раздел 9G, "Внут­
ренняя отделка".

3. Снять винты и замок двери хэтчбэка.
4. Отсоединить стержни замка.

Процедура установки

1. Подсоединить стержни замка.

2. Установить замок двери хэтчбэка вмес­

те с винтами.
Затяжка

Затянуть винты замка с усилием 6 Н•м.

3. Установить декоративную панель двери.

См. Раздел 9G, "Внутренняя отделка".

4. Закрыть дверь хэтчбэка.

ЗАДНЯЯ ЧАСТЬ КУЗОВА 9S -15

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ

ДВЕРЦА ЛЮКА

ТОПЛИВОЗАЛИВНОЙ ГОРЛОВИНЫ

Дверца люка заправки топливом прикреп­
ляется к гнезду для топливного бака на пра­

вой стороне машины.

КАПОТ ЗАДКА (НОТЧБЭК)

Капот задка кузова состоит из внутренней и
наружной панели, связанных вместе пос­
редством конструкционного клея. Торсион
помогает при открытии капота задка и его
удерживания в открытом положении.

ДВЕРЬ ХЭТЧБЭКА

Дверь хэтчбэка состоит из двух металли­
ческих панелей, скрепленных конструкци­

онным клеем. На двери установлено
стекло. Опорные узлы под газовые упоры
помогают при открытии двери люка и могут
удерживать дверь открытой.

ОГНЕТУШИТЕЛЬ

Огнетушитель находится в багажнике. Ог­
нетушитель является стандартным в маши­
нах, продаваемых в Ливане и Ливии, и уста­
навливается по желанию дилера в Брази­

лии.
