Дэу Ланос. Руководство по ремонту - часть 509

9L -10 СТЕКЛА И ЗЕРКАЛА

СТЕКЛО ДВЕРИ ЗАДКА

(Показано для Нотчбэка, для Хэтчбэка-
аналогично)
Необходимые инструменты:
J-24402 Инструмент для удаления уплот-
нительного материала на стеклах
Процедура снятия

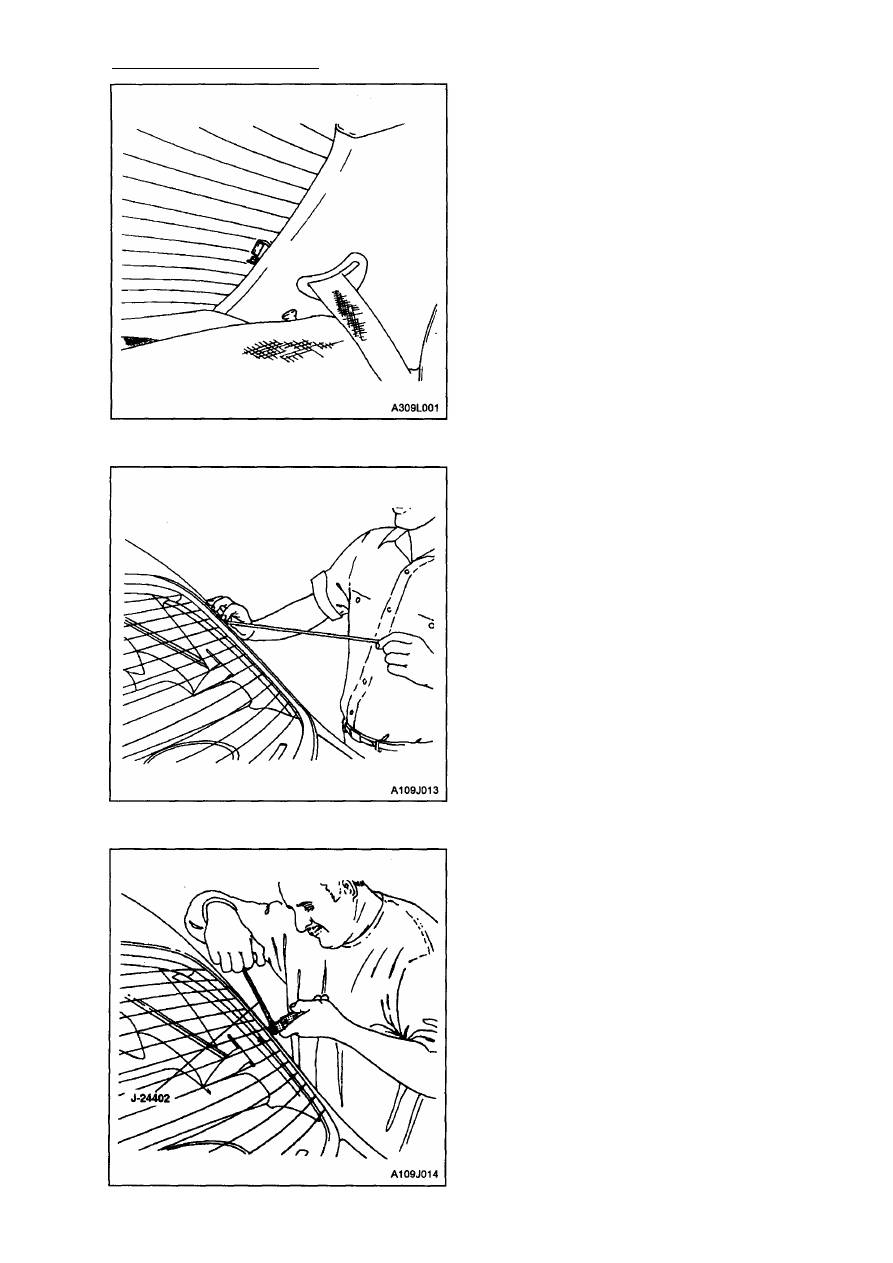

1. Отсоедините отрицательный провод к

батареи.

2. Отсоедините разъемы ЭОС заднего ок­

на (на рис. показан разъем на левой
стороне, разъем на правой стороне -
аналогичен).

3. Снимите уплотнение вокруг заднего

стекла.

4. С помощью инструмента J-24402 для

удаления уплотнительного материала
на стеклах срежьте клейкий материал
вокруг заднего стекла.

СТЕКЛА И ЗЕРКАЛА 9L-11

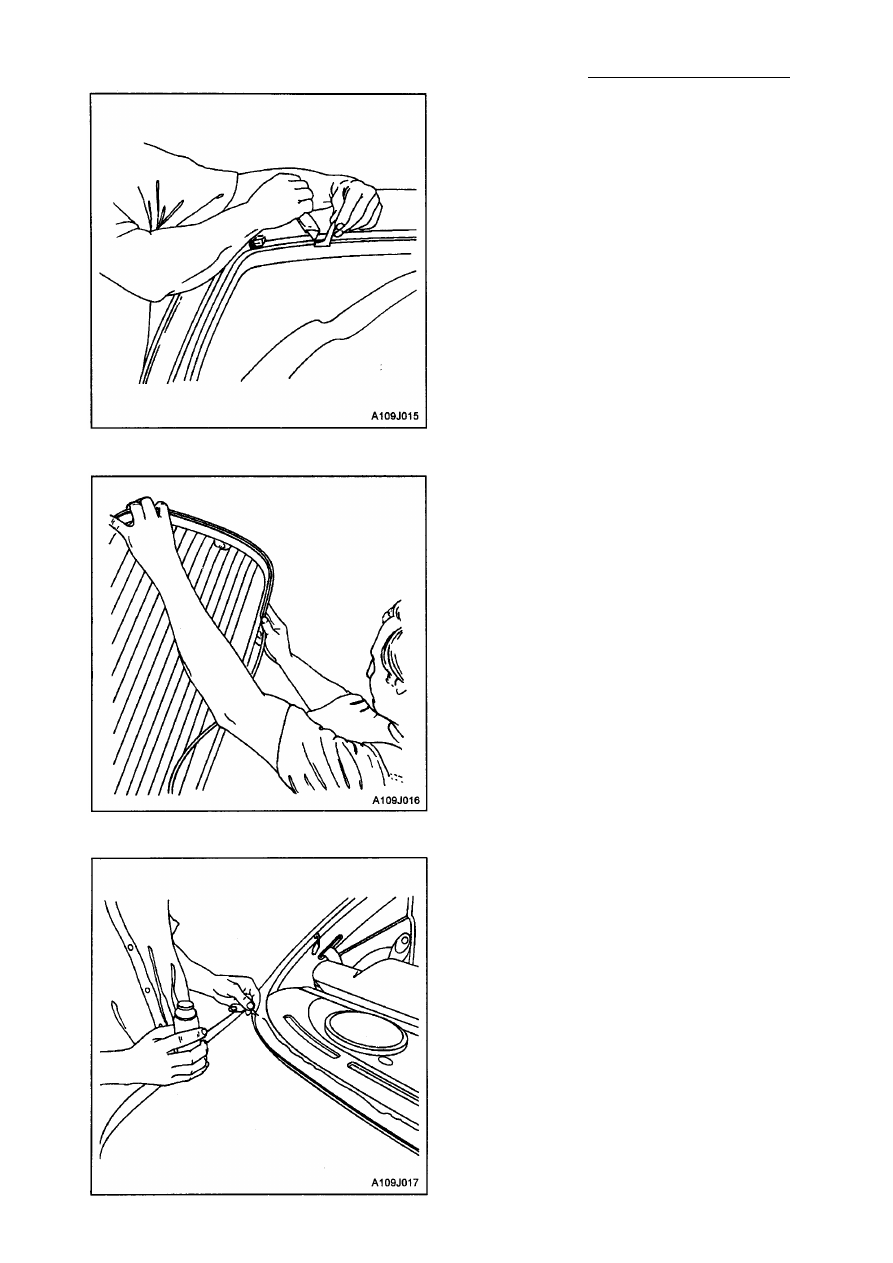

5. Снимите заднее стекло с кузова
6. С помощью ножа удалите клейкий мате­

риал с заднего стекла.

7. С помощью ножа удалите клейкий мате­

риал с проема заднего стекла.

Процедура установки

1. Вставьте новое уплотнение к заднему

стеклу.

2. Закрепите новое уплотнение к заднему

стеклу клейкой лентой.

3. Загрунтуйте проем по периметру зад­

него стекла.

9L -12 СТЕКЛА И ЗЕРКАЛ А

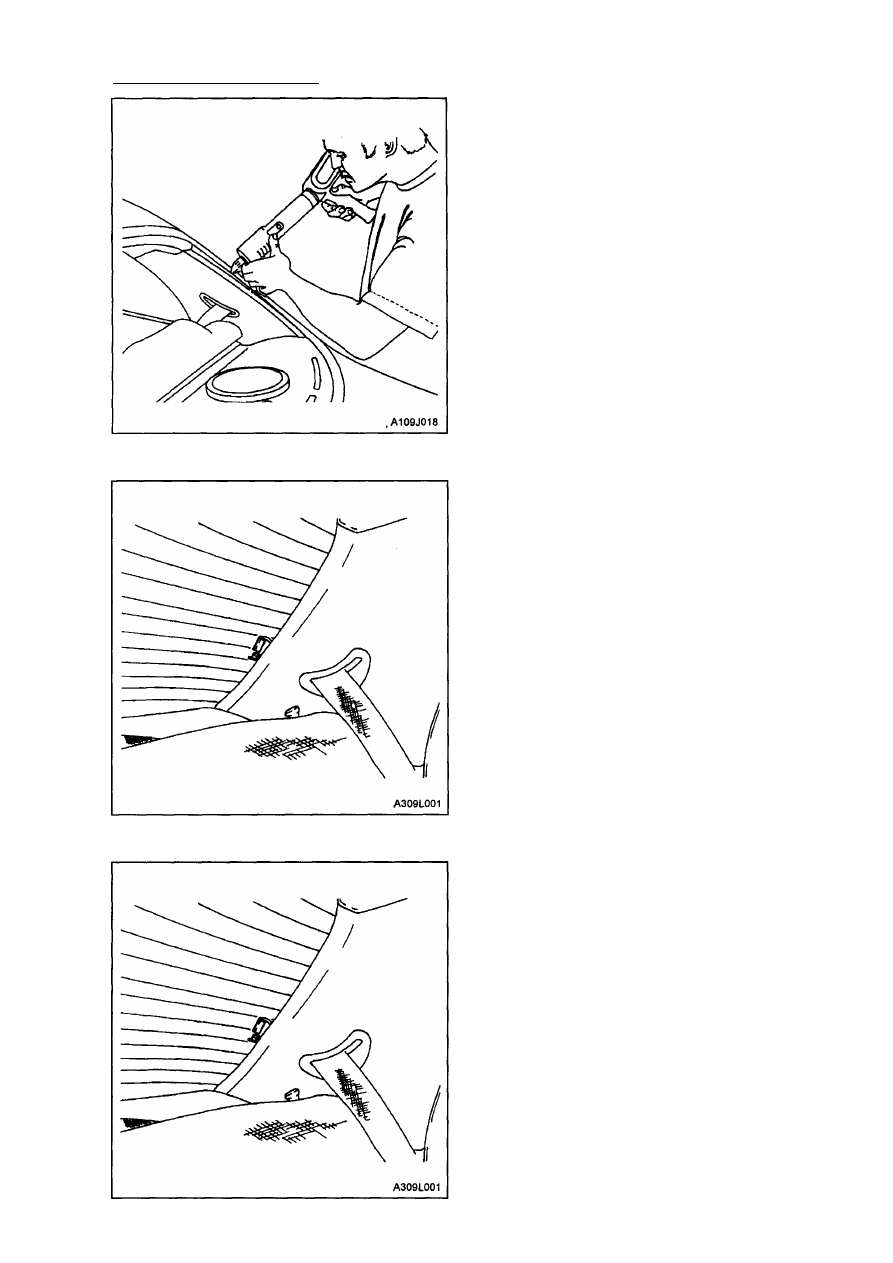

4. Используйте клей для стекла при обра­

ботке проема.

5. Установите заднее стекло в проем.
6. Закрепите снова ленту на уплотнение,

на заднее стекло и на проем, чтобы
стекло держалось на месте.

7. Дайте клею высохнуть в течение 24-х

часов.

8. Снимите ленту.
9. Проверьте на герметичность, поливая

стекло водой, Если обнаружите течь,
высушите стекло и заполните течь кле­
ем. Если течь продолжается, выньте
стекло и повторите всю процедуру

10. Подсоедините разъемы ЭОС заднего

окна (на рис. показан разъем на левой
стороне, разъем на правой стороне -
аналогичен).

11. Подсоедините отрицательный провод к

батареи.

РЕМОНТ ТОКОПРОВОДЯЩИХ

ЧАСТЕЙ ЭОС ДВЕРИ ЗАДКА

1. Отсоедините отрицательный провод от

батареи.

2. Отсоедините разъемы ЭОС заднего ок­

на (на рис. показан разъем на левой
стороне, разъем на правой стороне -
аналогичен).

3. Проверьте проводники ЭОС заднего

окна.

4. Отметьте место обрыва на наружной

стороне стекла с помощью воскового

карандаша или цветного мелка.

5. Отполируйте подлежащие ремонту

проводники ЭОС. Протрите проводни­
ки начисто тканью, пропитанной спир­

том. Полируйте с каждой стороны об­

рыва примерно на длину 6 мм.

СТЕКЛА И ЗЕРКАЛА 9L -13

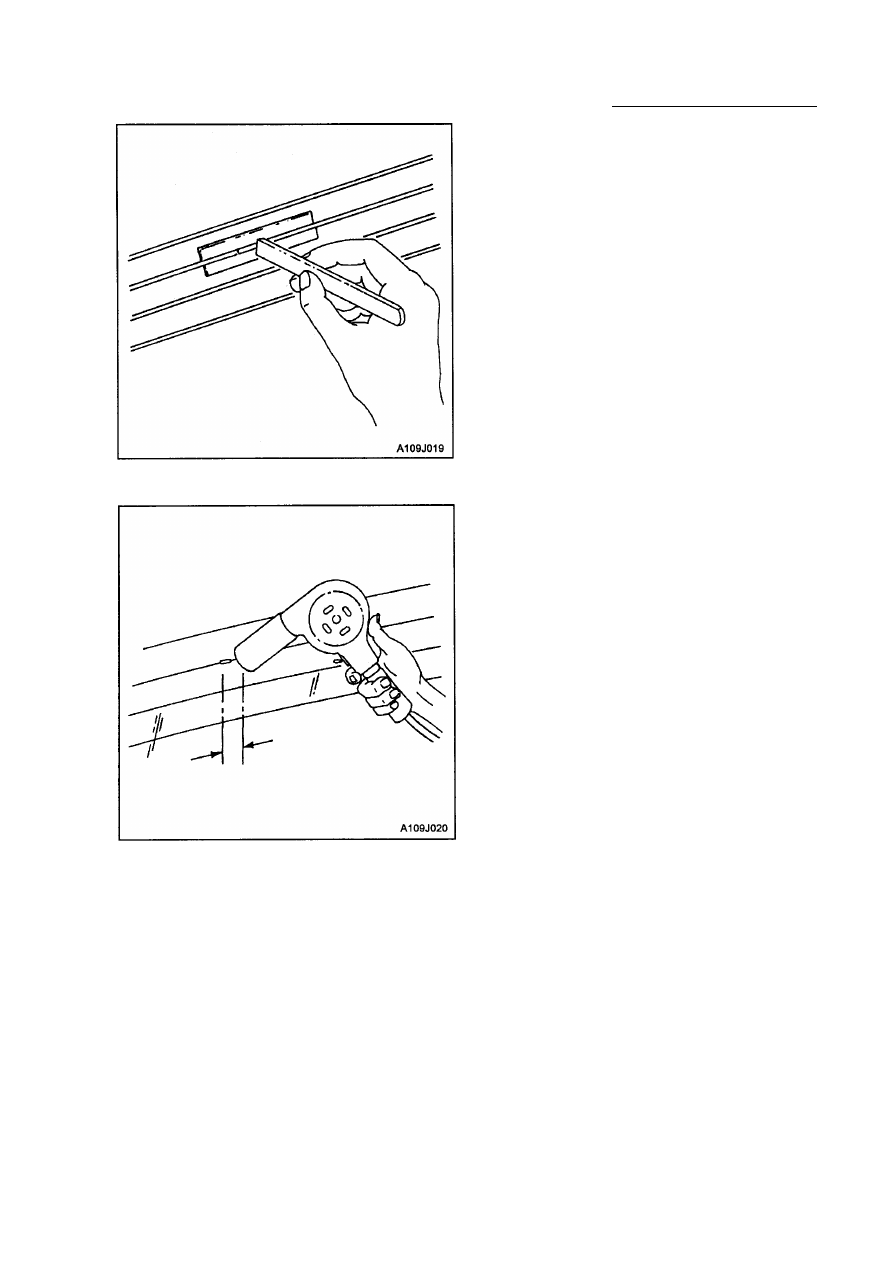

6. Прикрепите переводную картинку для

ремонта проводов ЭОС или две
полоски ленты над и под местом по­
чинки.

• Переводную картинку или ленту

применяют для контроля ширины
поверхности ремонта.

• Если используют переводную кар­

тинку, то штампованный измерен­

ный паз должен иметь такую же ши­
рину, что и провод ЭОС.

7. Наносите материал для ремонта ЭОС

с помощью маленькой деревянной па­
лочки или шпателя, материал должен
иметь комнатную температуру.

8. Осторожно снимите переводную кар­

тинку или ленту.

Примечание: материал для ремонта про­
вода ЭОС должен подвергаться тер­
мообработке. Для избежания поврежде­
ния внутренней отделки, обеспечьте за­
щиту нагреваемой поверхности.

9. Нагревайте поверхность в течение

1-2 минут.

10. Держите нагреватель на расстоянии

25 мм от поверхности. Необходимая
min температура - 149°С.

11. Осмотрите поверхность, подлежащую

ремонту. Если произошло обесцвечи­
вание, покройте поверхность настой­
кой йода с помощью очистителя или
щетки. Дайте йоду просохнуть в тече­
ние 30 сек. Осторожно вытрите избы­
ток йода салфеткой без ворсы.

12. Подсоедините разъем к ЭОС заднего

окна.

13. Проверьте работу ЭОС.

Внимание: Для полного завершения

ремонта необходима выдержка в течение
24 часов без физического воздействия.
