9L - 2 СТЕКЛА И ЗЕРКАЛА

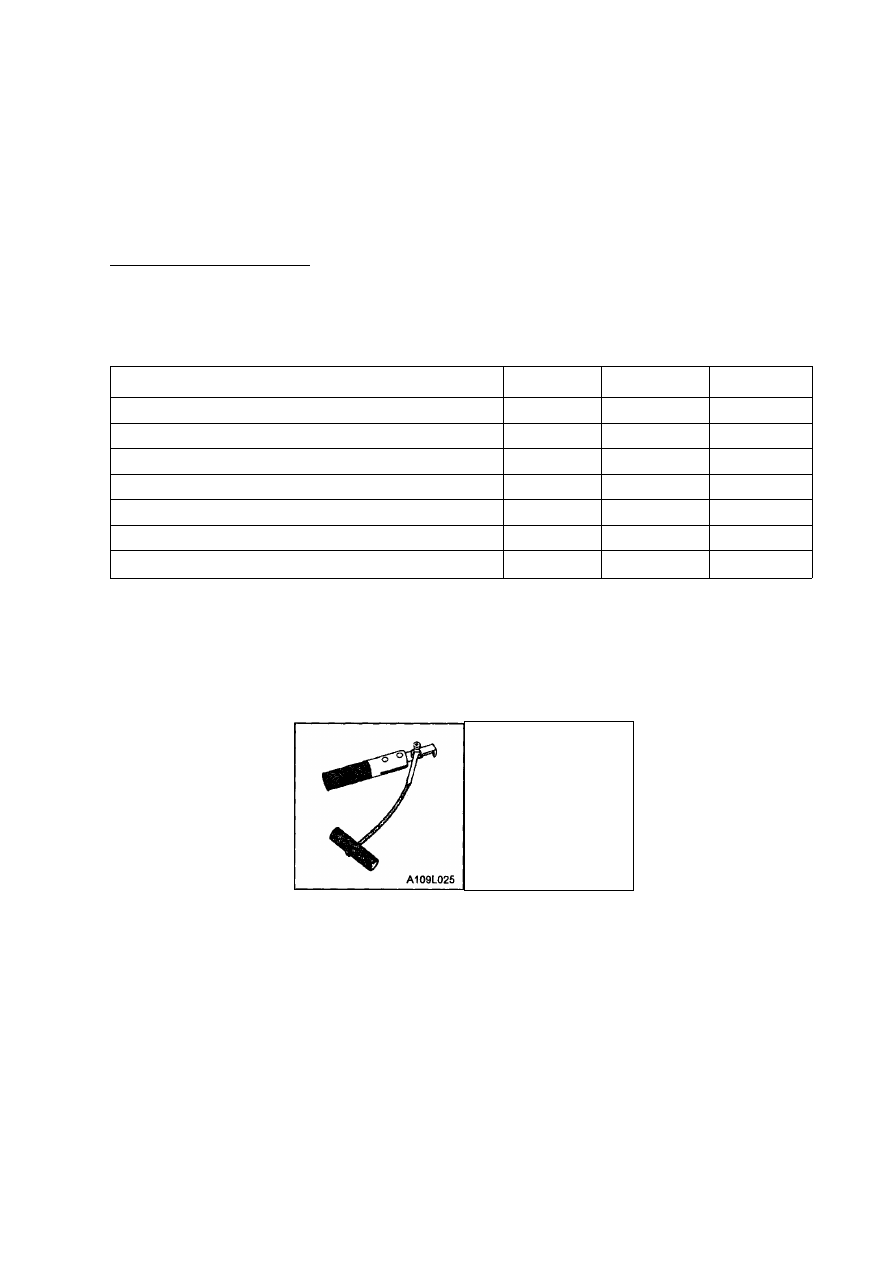

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Наружные отделочные винты к задней двери

4

-

35

Винты к дверному стеклу

7

-

62

Болты к направляющей поперечине

7

-

62

Винты шарнира для съемной форточки

4,5

-

40

Винты фиксатора для съемной форточки

4,5

-

40

Винты для сборки наружного зеркала

4,5

-

40

Крепежные винты для внутреннего зеркала

1,2

-

11

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

Инструмент для

удаления уплотнительного

материала на стеклах

J-24402

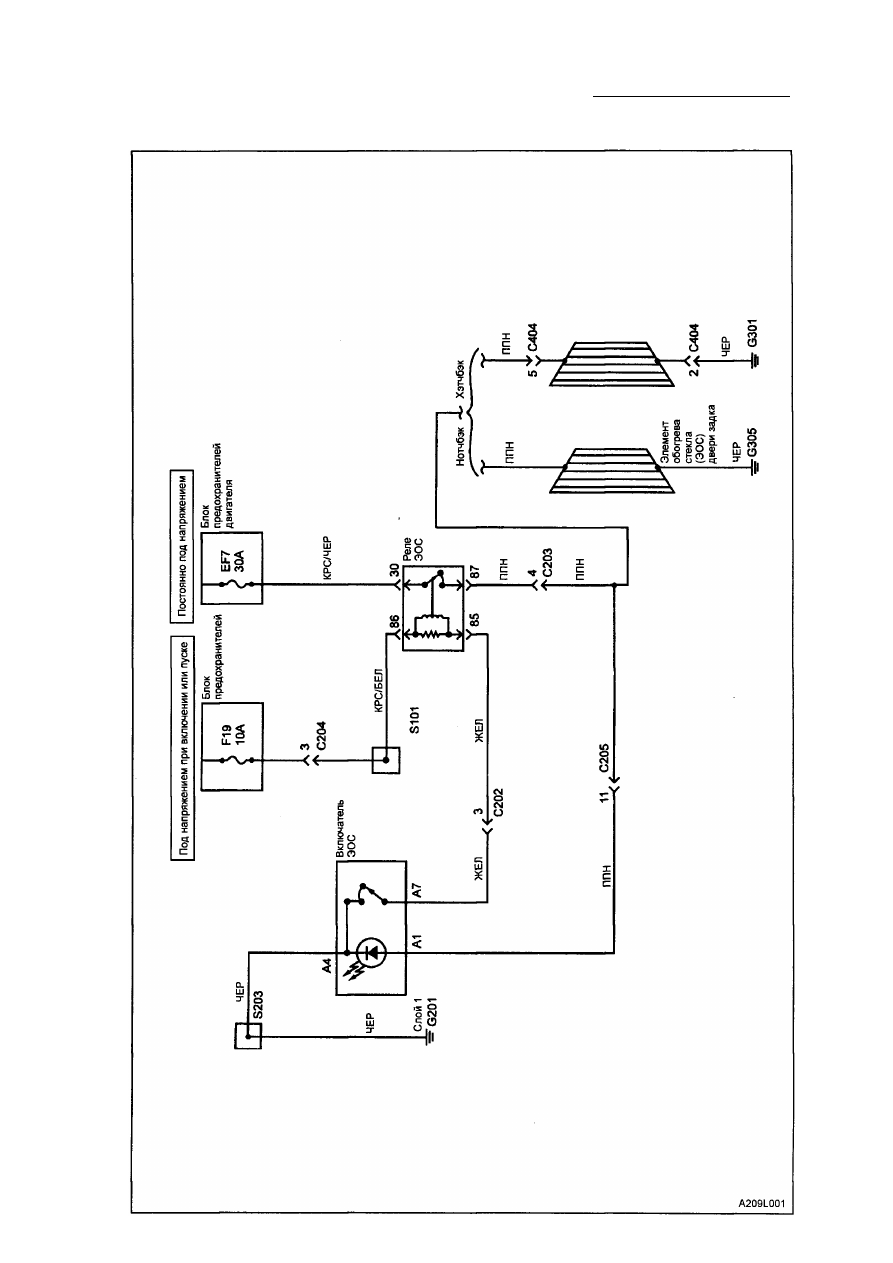

СХЕМАТИЧНАЯ ДИАГРАММА

СТЕКЛА И ЗЕРКАЛА 9L - 3

ЭО

С

 ДВЕР

И

 ЗАДК

А

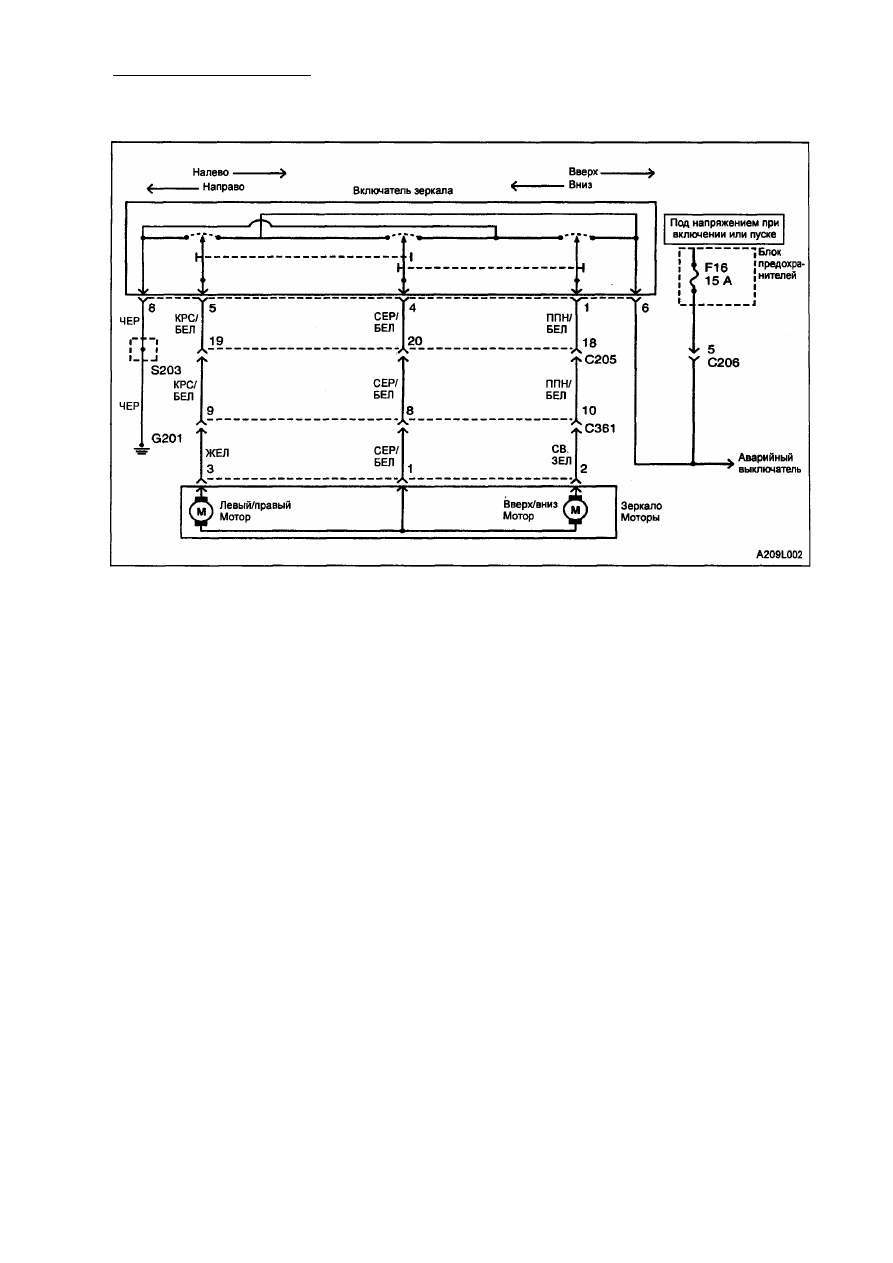

9L - 4 СТЕКЛА И ЗЕРКАЛА

НАРУЖНОЕ ОБЗОРНОЕ ЗЕРКАЛО С ЭЛЕКТРОПРИВОДОМ

ДИАГНОСТИКА

ТЕСТИРОВАНИЕ ЭОС ДВЕРИ ЗАДКА

Если на практике наблюдается, что про­
водник ЭОС отключен, необходимо про­

делать описанную ниже процедуру, чтобы

обнаружить разрыв. Если все проводники
отключены, то прежде чем приступать к ре­
монту ЭОС, необходимо полностью про­
верить всю систему.

1. Включите зажигание

2. Включите ЭОС заднего окна.
Внимание: будьте осторожны, когда прика­
саетесь вольтметром к клеммам провод­
ника ЭОС.
3. Подсоедините вольтметр к каждому концу

проводника ЭОС изнутри автомобиля.
Вольтметр покажет напряжение бата­
реи, если провод ЭОС разомкнут.

4. Если обнаружите, что провод ЭОС ра­

зомкнут, переместите клемму вольтмет­
ра с одной стороны провода ЭОС и
протестируйте заново в точке, располо­
женной ближе к другой стороне окна.

Продолжайте заново тестировать, каж­

дый раз подводя клеммы вольтметра

ближе к противоположной стороне окна,

где он был первоначально подключен.
Разрыв провода ЭОС будет находиться в

точке, где вольтметр начнет показывать

О вместо напряжения батареи.

5. Легко пометьте цветным мелком точку

обрыва на заднем окне. Лучше пометьте
стекло, а не сам провод ЭОС, на доста­

точном расстоянии от провода ЭОС, что­
бы маркировку можно было легко уда­
лить, не повредив место ремонта.

6. Скрепите провод в месте разрыва с по­

мощью набора инструментов для ремон­

та проводов ЭОС как описано в главе

"Ремонт ЭОС заднего окна" в этом раз­

деле.

СТЕКЛА И ЗЕРКАЛА 9L - 5

НАРУЖНОЕ ОБЗОРНОЕ ЗЕРКАЛО С ЭЛЕКТРОПРИВОДОМ

Наружное обзорное зеркало не поддается регулировке

Пункт

Действие

Величина

Да

Нет

1

Проверьте регулировку зеркала влево-вправо и вверх-
вниз.
Регулируется зеркало в этих направлениях?

-

Перейти

к п. 12

Перейти

к п. 2

2

Проверьте предохранитель F16.
Он перегорел?

-

Перейти

к п. 3

Перейти

к п. 4

3

1. Проверьте нет ли короткого замыкания и почините,

при необходимости.
2. Замените предохранитель F16.
Ремонт завершен?

-

Система в

порядке

-

4

1. Включите зажигание.

2. Проверьте напряжение на предохранителе F16.

Напряжение соответствует расчетной величине?

11 - 14 В

Перейти

к п. 6

Перейти

к п. 5

5

Отремонтируйте разорванную сеть питания для
предохранителя F16.
Ремонт завершен?

-

Система в

порядке

-

6

1.Снизу приборной панели дотянитесь и нажмите на

одну из удерживающих шпонок отделочной панели
выключателя зеркала с электроприводом.
2. Прижимая одну из шпонок выньте выключатель из
панели так, чтобы стал виден разъем.
Разъем правильно подсоединен к выключателю?

-

Перейти

к п. 8

Перейти

к п. 7

7

Подсоедините разъем к выключателю зеркала.
Ремонт завершен?

-

Система в

порядке

-

8

1.Отсоедините разъем выключателя зеркала с элект­

роприводом.
2. Включите зажигание.
3. Подключите вольтметр между клеммой 6 (оранже­
вой) и клеммой 8 (черной).
Вольтметр показывает расчетную величину?

11 - 14В

Перейти

к п. 13

Перейти

к п. 9

9

1. Включите зажигание.

2. Проверьте напряжение на клемме 6 (оранжевой).

Напряжение соответствует заданной величине?

11 -14 В

Перейти

к п. 10

Перейти

к п. 11

10

Отремонтируйте разорванную цепь между массой и
клеммой 8 (черной). Ремонт завершен?

-

Система в

порядке

-

11

Отремонтируйте разорванную цепь между предохра­
нителем F16 и выключателем зеркала.
Ремонт завершен?

-

Система в

порядке

-

12

Проверьте регулировку зеркала влево-вправо.
Регулировка влево-вправо работает?

-

Перейти

к п. 18

Перейти

к п. 13
