9В-36 СИСТЕМА ОСВЕЩЕНИЯ

5. Установите лампу сигнала поворота.
6. Подсоедините электрические разъе-

мы.

Примечание: Разнородные металлы при
прямом контакте друг с другом могут

быстро коррозировать. Убедитесь в том,
что вы используете правильные крепеж­

ные элементы, чтобы исключить прежде­
временную коррозию.

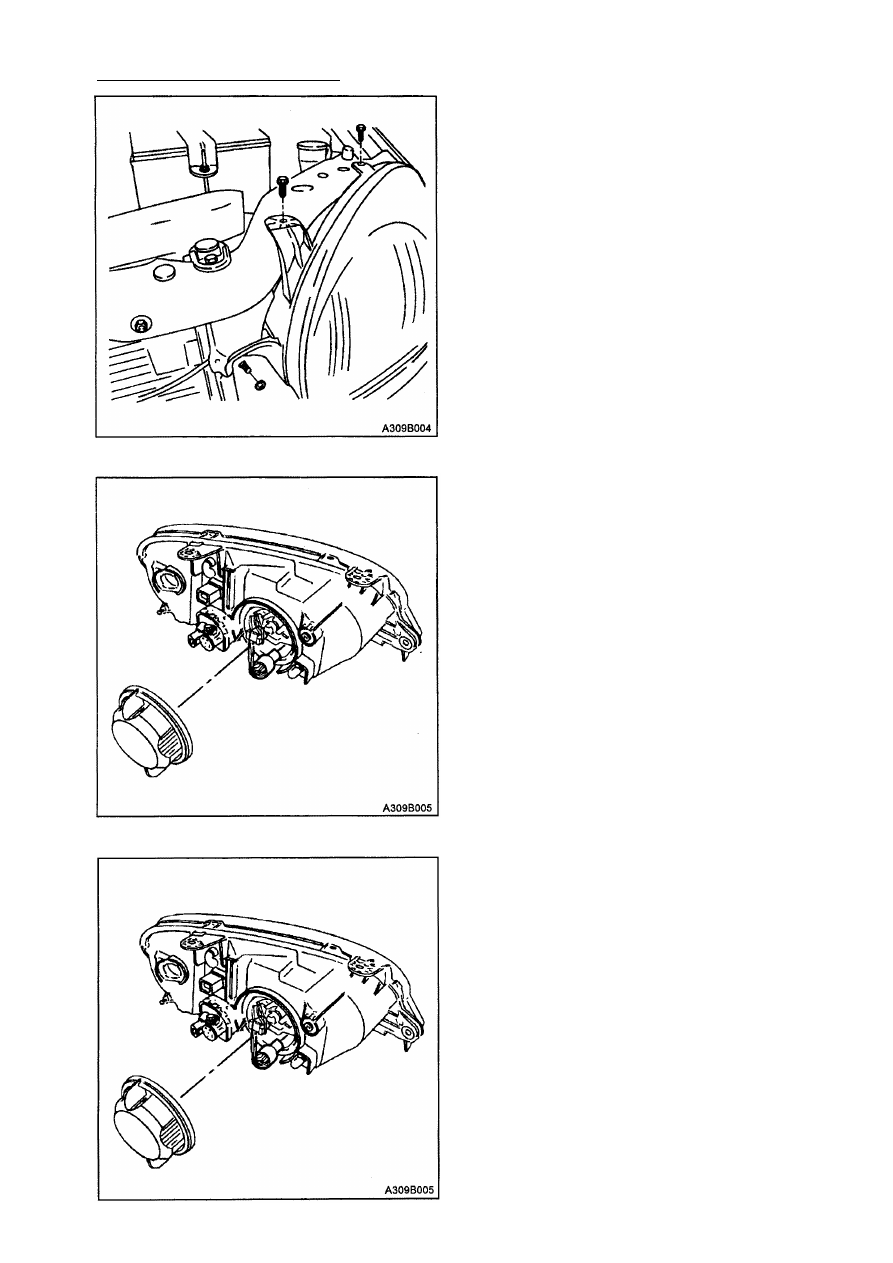

7. Установите узел фары с помощью

болтов и гайки.

Затяжка

Затяните болты и гайку узла фары с
усилием 5 Н•м.

СТОЯНОЧНЫЕ ФОНАРИ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите фару. См. главу "Фары" в

этом разделе.

3. Снимите стояночный фонарь.

Процедура установки

1. Установите стояночный фонарь.

2. Установите фару. См. главу "Фары" в

этом разделе.

3. Подсоедините отрицательный провод

батареи.

СИСТЕМА ОСВЕЩЕНИЯ 9В-37

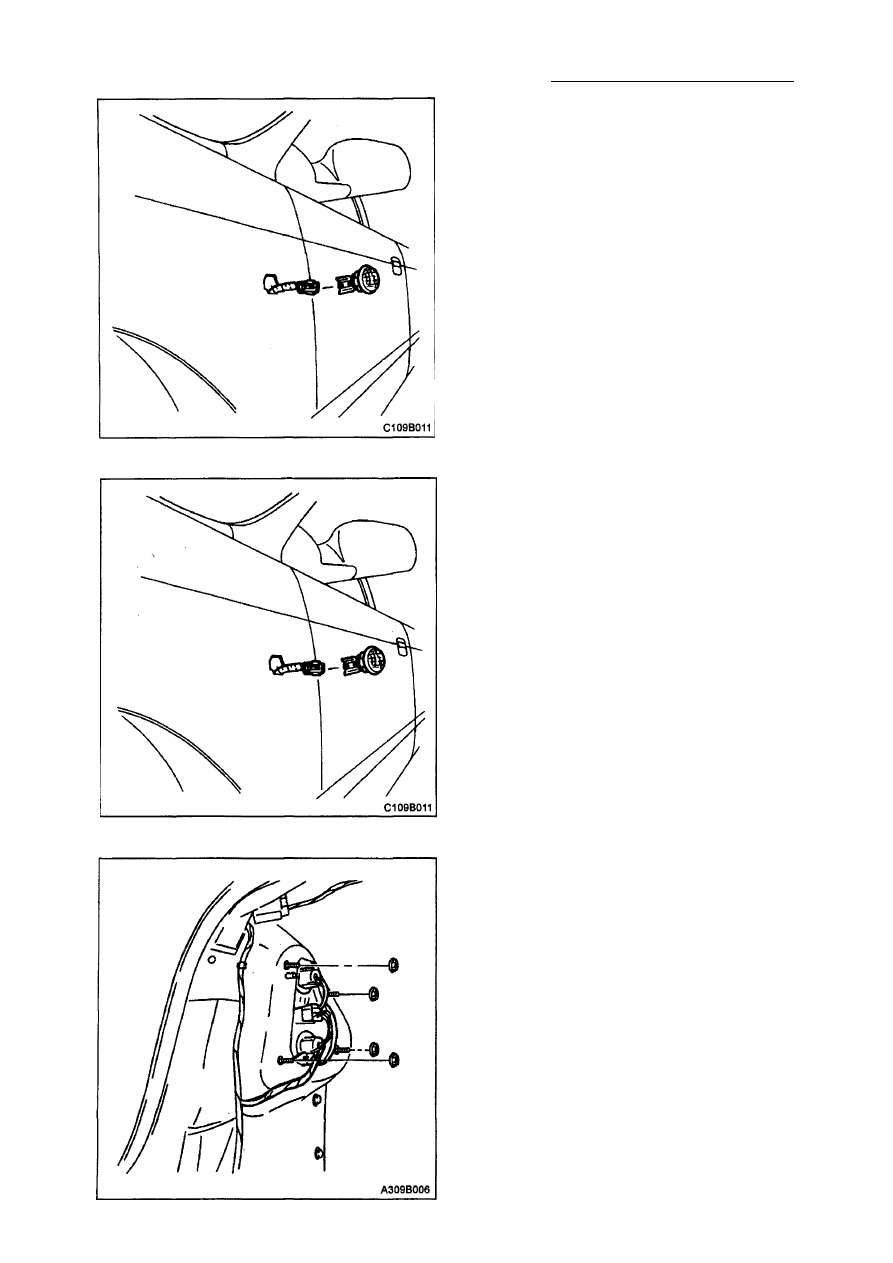

ПОВТОРИТЕЛИ СИГНАЛА

ПОВОРОТА

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Сдвиньте плавно повторители сигнала

поворота назад.

3. Снимите лампу.

4. Отсоедините электрический разъем.

Процедура установки

1. Соедините электрический разъем.

2. Установите лампу повторителя пово­

рота.

3. Подсоедините отрицательный провод

батареи.

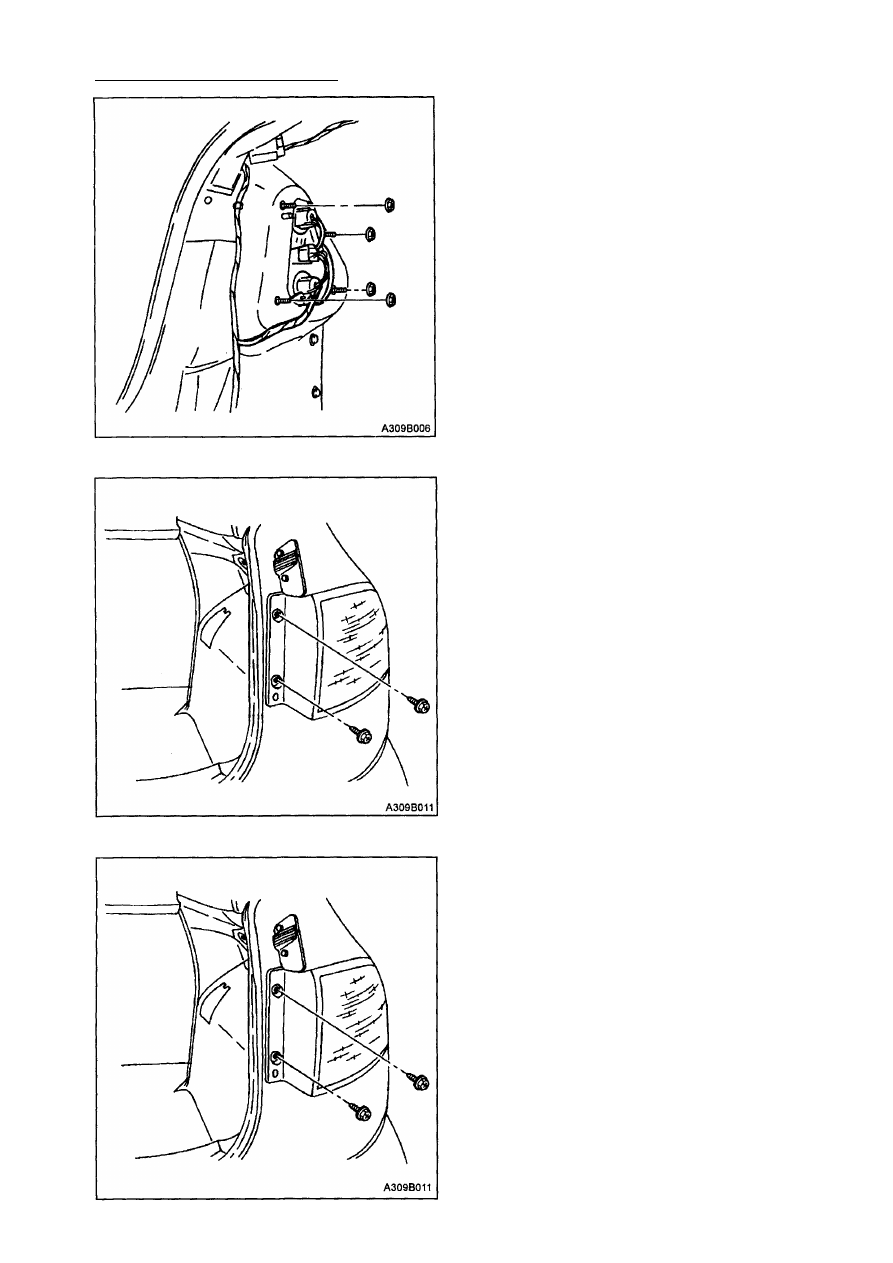

ЗАДНИЕ ФОНАРИ (НОТЧБЭК)

1. Снимите удерживающую панель ба­

гажного отсека задней части кузова.

2. Отсоедините электрические разъемы.
3. Снимите гайки и узел лампы.

4. Снимите лампы.

9В - 38 СИСТЕМА ОСВЕЩЕНИЯ

Порядок установки

1. Установите лампу(ы).

Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро коррозировать. Убедитесь, что вы
используете правильные крепежные
детали, чтобы предотвратить прежде­

временную коррозию.
2. Установите узел лампы с гайками.

Затяжка

Затяните гайки узлов задних фонарей с
усилием 3 Н•м.

3. Соедините электрические разъемы.
4. Установите удерживающую панель ба­

гажного отделения задней части кузо­
ва.

ЗАДНИЕ ФОНАРИ (ХЭТЧБЭК)

Порядок снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите винты узла заднего фонаря.
3. Переместите плавно узел заднего фо­

наря в направлении открывания зад­
него люка (отделения) и снимите его.

4. Снимите лампы.

Процедура установки

1. Установите лампы.

Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро коррозировать. Убедитесь в том,

что вы используете правильные крепеж­
ные детали, чтобы предотвратить преж­

девременную коррозию.

2. Установите узел заднего фонаря с

винтами.

Затяжка

Затяните винты узла заднего фонаря с
усилием 3 Н•м.

3. Подсоедините отрицательный провод

батареи.

СИСТЕМА ОСВЕЩЕНИЯ 9В - 39

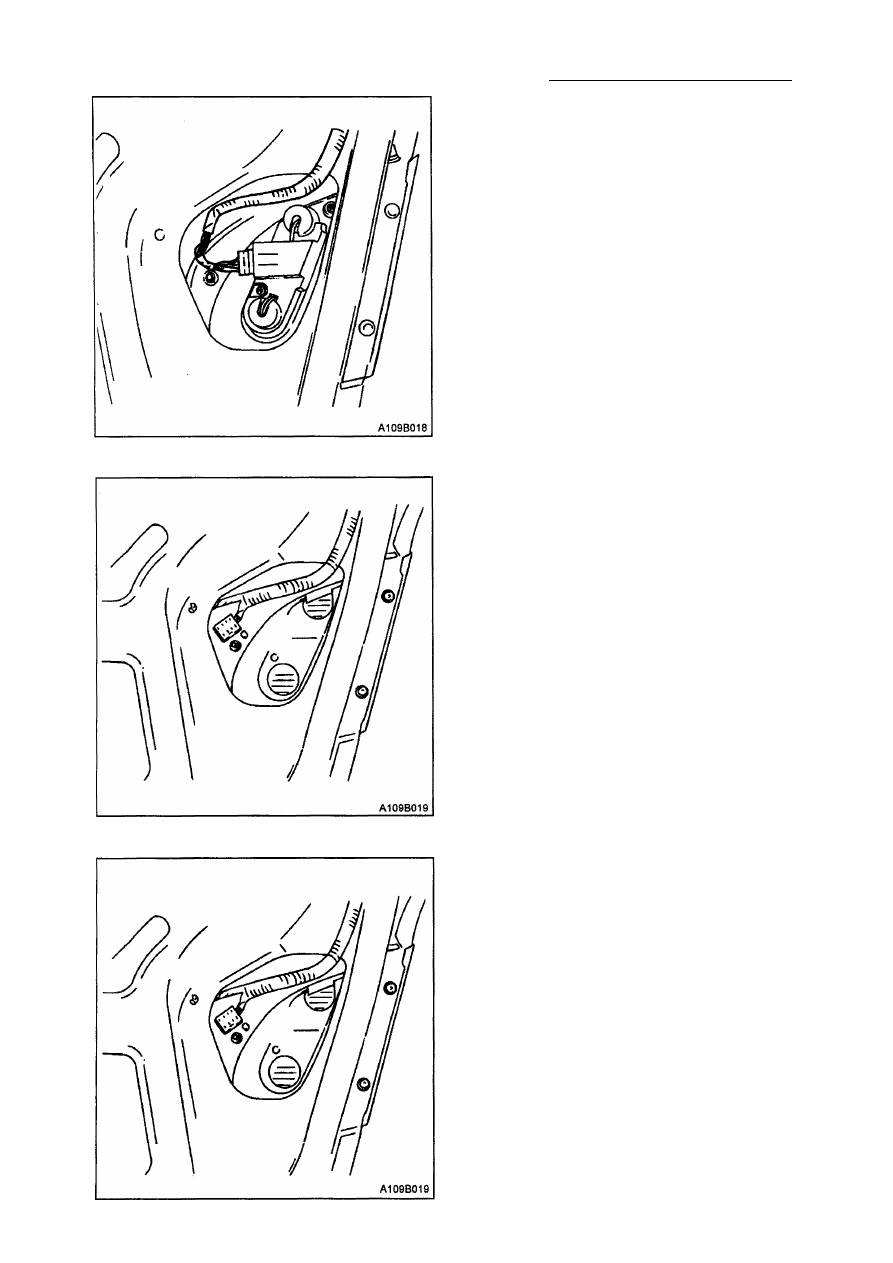

ПРОТИВОТУМАННЫЕ ФОНАРИ /

ФОНАРИ ЗАДНЕГО ХОДА

(НОТЧБЭК)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Откройте крышку багажного отделе­

ния.

3. Отсоедините электрический разъем.
4. Открутите гайки и лампу с узла сигна­

лизации.

5. Открутите гайки и снимите узел "Про­

тивотуманные фонари/фонари зад­

него хода" с задней крышки.

Процедура установки

Примечание: Разнородные металлы при
прямом контакте друг с другом могут

быстро коррозировать. Убедитесь в том,
что вы используете правильные кре­
пежные элементы для предотвращения
преждевременной коррозии.

1. Установите узел "Противотуманные

фонари/фонари заднего хода" с
гайками.

Затяжка

Затяните гайки узла "Противотуман­
ные фонари/фонари заднего хода" с
усилием 3 Н•м.
