9В - 32 СИСТЕМА ОСВЕЩЕНИЯ

ПРОТИВОТУМАННЫЕ ФАРЫ НЕ ДЕЙСТВУЮТ

(окончание)

Пункт

Действие

Величина

Да

Нет

13

Омметром (или контрольной лампой) проверьте "массу"
вывод 2 разъема противотуманных фар.
Сопротивление равняется указанному значению?

~0 Ом

Перейти

к п. 15

Перейти

к п. 14

14

Отремонтируйте цепь "массы" противотуманных фар.
Ремонт завершен?

-

Система в

порядке

-

15

Замените неисправные лампы противотуманных фар.
Ремонт завершен?

-

Система в

порядке

-

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ НЕ ДЕЙСТВУЮТ

Помощь в диагностике

Задние противотуманные фонари не будут
работать, если (обычные) фары (или
наружные лампы и передние противоту­
манные фары) не включены. Если обычные
фары или наружные лампы не действуют,
отремонтируйте их, прежде чем попытаться
продиагностировать задние противотуман­
ные фонари.

Описание испытаний

Приведенные ниже номера означают но­
мера пунктов в диагностической таблице.
10. Для этого испытания или три - четыре,

или пять проводов будут показывать

установленное напряжение. Один про­

вод находится под напряжением пос­

тоянно. Провода, идущие к реле осве­

тительных ламп и к реле фар, будут по­

казывать напряжение во время испыта­

ния, потому что фары и наружные лам­

пы должны быть включены перед нача­

лом диагностики по этой таблице.

14. Если проводка между выводом 2 и вы­

водом 5 разъема С2 неисправна (что
будет обнаружено, если в шаге 10

только три провода будут показывать
определенное напряжение), необхо­
димо будет определить местополо­
жение разъема диода для испытания.
Снимите крепежную пластину изпод

воздухопровода на левой стороне
приборного щитка. Разъем диода можно
увидеть прикрепленным тесьмой к
главной проводке приборов.

Пункт

Действие

Величина

Да

Нет

1

Проверьте предохранитель F1. Предохранитель F1
сгоревший?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверьте цепь на наличие короткого замыкания и

отремонтируйте ее при необходимости.
2. Замените предохранитель F1. Ремонт завершен?

-

Система в

порядке

-

3

Проверьте напряжение на предохранителе F1.
Напряжение соответствует указанным значениям?

11  - 1 4 В

Перейти

к п. 5

Перейти

к п. 4

4

Отремонтируйте цепь питания для предохранителя F1.
Ремонт завершен?

-

Система в

порядке

-

5

1. Временно замените реле задних противотуманных

фонарей достоверно исправным реле, таким, как реле
основных фар или реле ламп освещения.
2. Включите главные фары.
3. Включите задние противотуманные фонари. Задние
противотуманные фонари работают с заменяющим
реле?

-

Перейти

к п. 6

Перейти

к п. 7

6

1. Возвратите заменяющее реле на свое место.

2. Замените реле задних противотуманных фонарей.

Ремонт завершен?

-

Система в

порядке

-

СИСТЕМА ОСВЕЩЕНИЯ 9В-33

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ НЕ ДЕЙСТВУЮТ (продолжение)

Пункт

Действие

Величина

Да

Нет

7

1. Возвратите заменяющее реле на свое место.

2. Перед тем, как установить реле задних противоту­

манных фонарей, проверьте напряжение на выводе 30
гнезда реле. Напряжение соответствует указанным

значениям?

1 1 - 1 4 В

Перейти

к п. 9

Перейти

к п. 8

8

Отремонтируйте разомкнутую цепь между предохрани­
телем F1 и реле задних противотуманных фонарей.

Ремонт завершен?

-

Система в

порядке

-

9

1. Перед установлением реле задних противотуманных

фонарей включите главные фары.
2. Включите задние противотуманные фонари.
3. Проверьте напряжение на выводе 86 гнезда реле
задних противотуманных фонарей. Напряжение соот­
ветствует указанным значениям?

11  - 1 4 В

Перейти

к п. 15

Перейти

к п. 10

10

1. Открутите винты, которые удерживают подкладку под
колено водителя и снимите коленную подкладку,

сдвигая ее вверх и вытягивая наружу.
2. Поверните руль управления, чтобы обеспечить дос­
туп к винтам, которые крепят верхнюю крышку рулевой

колонки к нижней крышке, и открутите винты.
3. Открутите винты, которые крепят нижнюю крышку
рулевой колонки, разъедините и снимите верхнюю и
нижнюю крышку рулевой колонки.

4. На левой стороне рулевой колонки определите мес­
тоположение штекерного разъема С2, который являет­

ся частью комбинированного переключателя фар. Нет
необходимости снимать переключатель.
5. Включите фары ближнего света и включите задние
противотуманные фонари.
6. Измерьте напряжение на всех пяти проводах в ште­

керном разъеме вольтметром со стороны включателя
разъема С2. Напряжение на всех пяти проводах
примерно совпадает с указанными значениями?

11  - 1 4 В

Перейти

к п. 11

Перейти

к п. 12

11

Отремонтируйте разомкнутую цепь между выводом 3
комбинированного переключателя фар С2 и выводом
85 реле задних противотуманных фонарей.

Ремонт завершен?

-

Система в

порядке

-

12

В пункте 10 при включенных главных фарах и задних
противотуманных фонарях на четырех-пяти проводах
напряжение было примерно равным указанным

значениям?

-

Перейти

к п. 13

Перейти

к п. 14

13

Замените комбинированный переключатель фар.
Ремонт завершен?

-

Система в

порядке

-

14

Отремонтируйте разомкнутую цепь или неисправный
диод в электропроводке, соединяющей вывод 2 с
выводом 5 на разъеме С2 комбинированного переклю­
чателя фар. Ремонт завершен?

-

Система в

порядке

-

15

1. Установите реле задних противотуманных фонарей.

2. Отсоедините разъемы противотуманных фар.
3. Включите (основные) фары.
4. Включите задние противотуманные фонари.
5. Проверьте напряжение на красных проводах к зад­
ним противотуманным фонарям. Напряжение равно
указанным значениям?

11  - 1 4 В

Перейти

к п. 17

Перейти

к п. 16

9В-34 СИСТЕМА ОСВЕЩЕНИЯ

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ НЕ ДЕЙСТВУЮТ (окончание)

Пункт

Действие

Величина

Да

Нет

16

Отремонтируйте разомкнутую цепь между реле задних
противотуманных фонарей и задними противотуманны-

ми фонарями. Ремонт завершен?

-

Система в

порядке

-

17

При отсоединенных разъемах задних противотуманных
фонарей омметром проверьте соединение черных про­
водов с "массой". Показания омметра соответствуют
указанным значениям?

~0 Ом

Перейти

к п. 19

Перейти

к п. 18

18

Отремонтируйте цепь "массы" противотуманных фар.
Ремонт завершен?

-

Система в

порядке

-

19

Замените неисправные задние противотуманные
фонари. Ремонт завершен?

-

Система в

порядке

-

СИСТЕМА ОСВЕЩЕНИЯ 9В-35

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

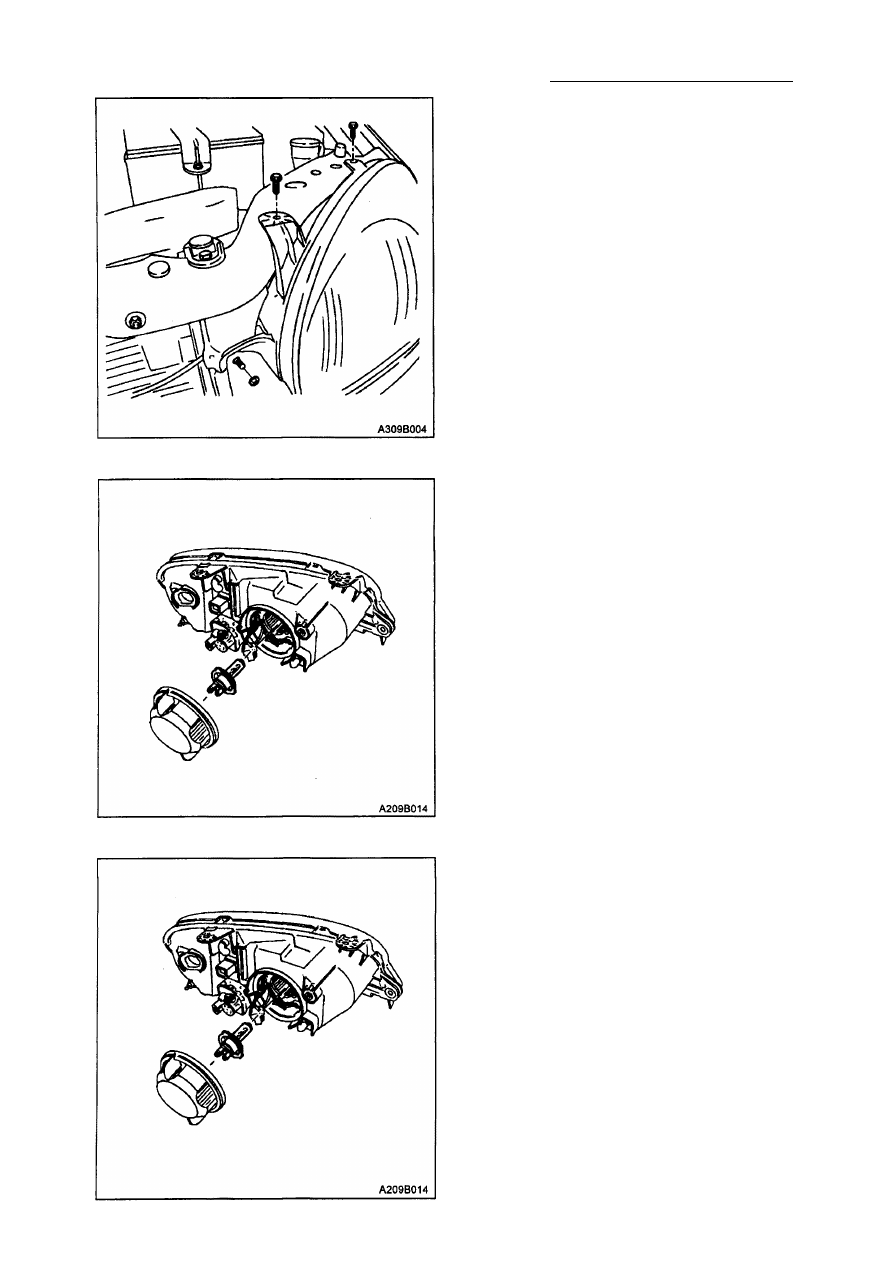

ФАРЫ

Процедура снятия
1. Снимите крепежные болты и гайку

фар.

2. Отсоедините электрические разъемы.

3. Открутите лампу сигнала поворота и

снимите ее.

4. Снимите узел фар.
5. Снимите крышку, закрывающую лампу

фары.

6. Отсоедините электрический разъем

лампы фары.

7. Снимите удерживающий провод.
8. Снимите лампу фары.

Процедура установки

1. Установите лампу фары.

2. Установите удерживающий провод.
3. Подсоедините электрический разъем

лампы фары.

4. Установите крышку, закрывающую

лампу фары.
