4F - 64 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А026 - Чрезмерное отклонение скорости

правого переднего колеса (продолжение)

Пункт

Действие

Величина

Да

Нет

14

Замените ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

15

Проверьте, нет ли внутреннего короткого замыкания
между проводами коричневого и зеленого цветов.
Короткое замыкание обнаружено?

-

Перейти

к п. 16

Перейти

к п. 17

16

Устраните короткое замыкание между проводами
коричневого и зеленого цветов.

Ремонт завершен?

-

Система в

порядке

-

17

Замените проводку перемычки правого переднего
колеса. Ремонт завершен?

-

Система в

порядке

-

18

Проверьте напряжение на клемме В. Величина нап­
ряжения выходит за установленные пределы?

2,25-

2,75 В

Перейти

к п. 19

Перейти

к п. 29

19

Проверьте напряжение на клемме В.
Величина напряжения выше установленной?

2,75 В

Перейти

к п. 20

Перейти

к п. 23

20

1. Поверните выключатель зажигания в положение

LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Поверните выключатель зажигания в положение
ON.
4. Отсоедините цифровой вольтметр и измерьте нап­

ряжение на клемме В3 разъема J1 ЭМУТ.
Напряжение ниже установленной величины?

1 В

Перейти

к п. 21

Перейти

к п. 22

21

Замените ЭМУТ и повторно проверьте АБС.

Ремонт завершен?

-

Система в

порядке

-

22

Устраните короткое замыкание на проводе коричнево­

го цвета. Ремонт завершен?

-

Система в

порядке

-

23

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммой В разъема датчи­
ка скорости правого переднего колеса и клеммой В3
проводки разъема J1 ЭМУТ.
Сопротивление ниже установленной величины?

2 Ом

Перейти

к п. 25

Перейти

к п. 24

24

Устраните короткое замыкание или высокое сопротив­

ление в цепи проводов коричневого цвета.

Ремонт завершен?

-

Система в

порядке

-

25

Воспользуйтесь цифровым омметром для измерения
сопротивления между массой и клеммой А4, затем
клеммой ВЗ разъема J1 ЭМУТ. Цифровой омметр по­
казывает установленную величину?

Перейти

к п. 27

Перейти

к п. 26

26

Устраните короткое замыкание на массу в цепях про­
водов зеленого и коричневого цветов.

Ремонт завершен?

-

Система в

порядке

-

27

1. Проверьте разъем J1 ЭМУТ.

2. Отремонтируйте все обнаруженные слабые креп­
ления.
3. Повторно прикрепите все соединения и повторите

тест, начиная с 1-ого пункта.

Получен ли нормальный результат без каких-либо ко­

дов, отклонение скорости находится в пределах ус­
тановленной величины?

8 км/ч

Система в

порядке

Перейти

к п. 28

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 65

Код А026 - Чрезмерное отклонение скорости

правого переднего колеса (окончание)

Пункт

Действие

Величина

Да

Нет

28

Замените ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

29

Проверьте напряжение на клемме А.
Напряжение выше заданной величины?

2,75 В

Перейти

к п. 30

Перейти

к п. 33

30

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Поверните выключатель зажигания в положение
ON.
4. Подключите цифровой вольтметр и измерьте нап­
ряжение на клемме А4 разъема J1 ЭМУТ.

Напряжение ниже установленной величины?

1 В

Перейти

к п. 31

Перейти

к п. 32

31

Замените ЭМУТ и повторно проверьте АБС.

Ремонт завершен?

-

Система в

порядке

-

32

Устраните короткое замыкание в цепи проводов зе­
леного цвета. Ремонт завершен?

-

Система в

порядке

-

33

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммой А, разъема датчи­
ка скорости колеса и клеммой А4 разъема J1 ЭМУТ.
Цифровой омметр показывает установленную вели­
чину?

2 Ом

Перейти

к п. 25

Перейти

к п. 34

34

Устраните короткое замыкание или высокое сопро­
тивление на проводе зеленого цвета.
Ремонт завершен?

-

Система в

порядке

-

4F - 66 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

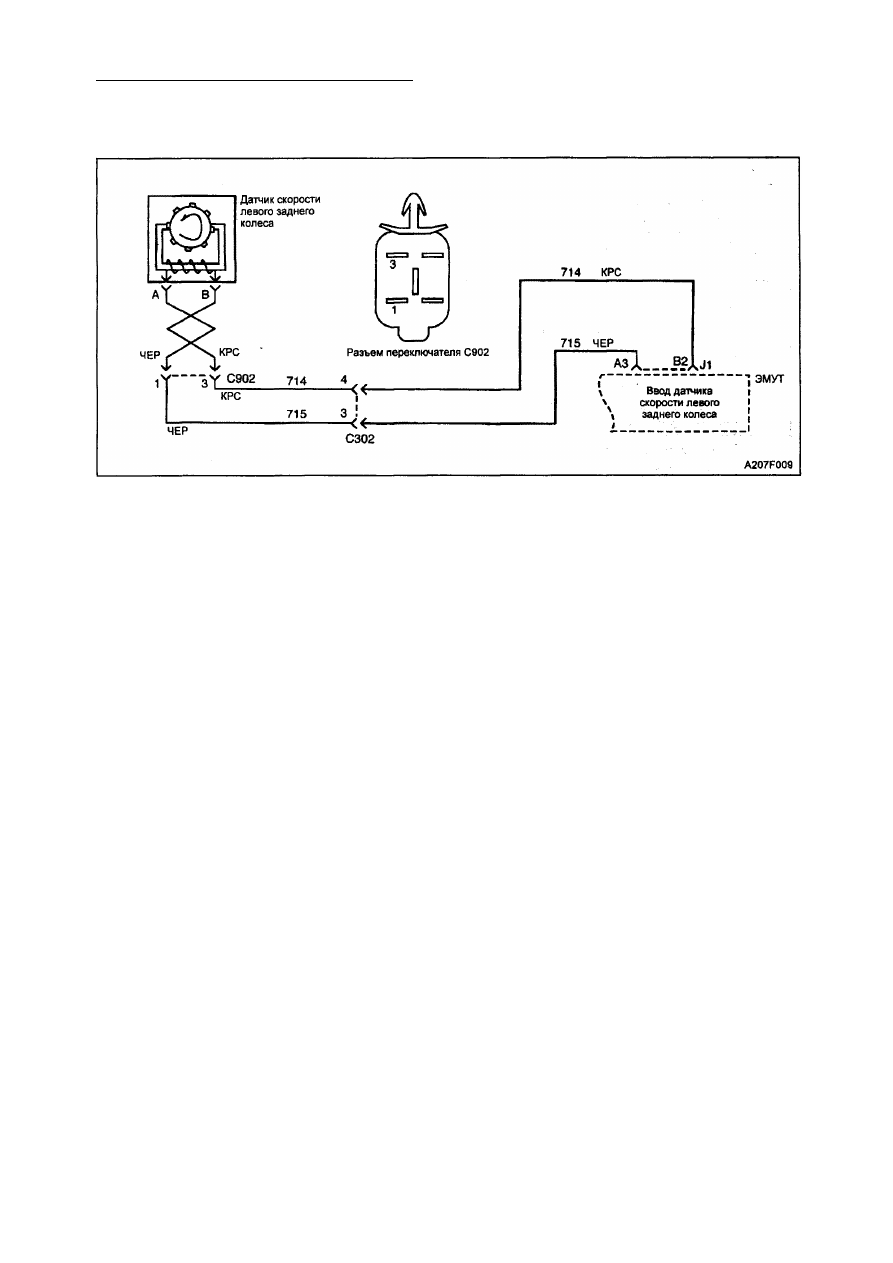

КОД А027 ЧРЕЗМЕРНОЕ ОТКЛОНЕНИЕ СКОРОСТИ

ЛЕВОГО ЗАДНЕГО КОЛЕСА

Описание схемы

Поскольку зубчатый венец обходит датчик
скорости колеса, происходящие в электро­
магнитном поле изменения приводят к тому,

что датчик скорости колес вырабатывает
синусоидальное напряжение (переменного
тока), частота которого пропорциональна
скорости колеса. Величина этого сигнала

непосредственно связана со скоростью ко­

леса и расстоянием от датчика скорости ко­
леса до второго зубчатого венца (упомина­
ется как воздушный зазор).
Диагностика

На основании этого теста определяется си­

туация, в которой скорость левого заднего

колеса меняется и становится больше, чем

19 км/ч в течение 8 мсек. Это изменение

должно произойти пять раз, менее чем за

0,2 сек между повторениями. Этот тест бу­

дет действителен, если не произошло ка­

ких-либо серьезных отклонений от установ­
ленной скорости колеса (коды А032-А035).

Причины

• Датчик снят.
• Износ составных частей подвески/приво­

да на ведущие колеса.

• Периодически возникающее короткое за­

мыкание на подводящих проводах датчи­
ка скорости колеса.

• Повреждение датчика.
• Повреждение кольца скорости.
• Повреждение колодки.

Отказ в действии
Это нормируемое операционное поврежде­
ние. АБС выведена из строя, загорается
сигнальная лампочка АБС. Рекомендуется
переустановить приводы для приведения

их в исходное состояние.

Описание тестов

Цифры, приведенные ниже относятся к ста­

диям, указанным на диагностической таб­
лице.

1. Этим тестом проверяется наличие не­

исправности в данный момент.

2. На основании этого теста проверяется,

вызвана ли установка кода чрезмерным
осевым зазором подшипника колеса.

4. На этой стадии определяется поврежде­

ние датчика скорости колеса или элект­
росхемы.

5. Этим тестом проверяется величина соп­

ротивления датчика скорости колеса.

7. При проведении этого теста проверяет­

ся, что датчик скорости колеса и кольцо

датчика вырабатывают напряжение за­
данной величины.

8. На этой стадии проверяется отсутствие

короткого замыкания на массу датчика
скорости колеса.

10. Проведением этого теста проверяется

отсутствие короткого замыкания в цепи

датчика скорости колеса.

22. Этим тестом проверяется, нет ли ра­

зомкнутого контура в цепи проводов
черного цвета.

24. Этим тестом проверяется, нет ли корот­

кого замыкания на массу в обеих цепях
скорости колеса.

• Неисправность ЭМУТ

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 67

26. Проведением этого теста проверяется,

что код А027 не был установлен вследст­
вие ослабления крепления между ЭМУТ

и проводкой колодки J1 ЭМУТ.

32. Этим тестом проверяется наличие ра­

зомкнутого контура в цепи провода
красного цвета.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием сломанного провода внутри
изоляции. Используя возможности сканера,
определите частоту возникновения непо­

ладки, как описано в "Диагностике с помо­

щью сканера".
Если в отзывах клиента указывается, что
индикатор АБС загорается только случае
изменения влажности окружающей среды
(дождь, снег, мойка машины и т.п.) следует

тщательно проверить всю электросхему
датчика скорости колеса на предмет нали­
чия признаков коррозии или проникновения

влаги. Проделайте следующее:

1. Обрызгайте предполагаемое место нали­

чия признаков коррозии или проникнове­

ния влаги 5 % соляным раствором (10 мл
[2 чайные ложки] соли на 355 мл воды).

2. Запустите двигатель и дайте автомобилю

возможность перемещаться в течение

10 сек.

3. Если Код немедленно возвращается, за­

мените предположительно поврежден­
ную проводку.

Следует тщательно проверить каждую
цепь, которая, предположительно, может
вызывать периодически возникающую не­
исправность, на наличие отвинченных
клемм, неправильного соединения, сло­
манных блокировок, неправильно собран­
ных или поврежденных клемм, неправиль­
ного соединения проводки или поврежде­
ния в электропроводке.

Измеряя сопротивление датчика скорости
колес, обеспечьте комнатную температуру
автомобиля (примерно 20°С). Сопротивле­
ние датчика скорости колес будет меняться

вместе с температурными колебаниями.
Меняя датчик скорости колеса, проверьте

его клеммы и проводку колодки на наличие

коррозии и/или проникновения влаги. Если
признаки коррозии или проникновения вла­
ги налицо, замените датчик скорости колеса
и, если нужно, проводку.
Трудно измерить сопротивление и напряже­
ние на клеммах датчика скорости колеса из-
за его расположения. Клеммы, расположен­
ные на другом конце проводки перемычки,
более доступны. Проводки перемычки дат­
чика скорости колеса подключены к сис­
теме через разъем С902, который прикреп­
лен к автомобилю около правого заднего
колеса. Он соединяет проводку пола, про­
ходящую через втулку, расположенную око­
ло этого места. Хомут, крепящий ее к авто­

мобилю, легко снимается при сдавливании

двух лапок вместе и проталкивании вдоль

хомута. Легче регулировать колодку и де­
лать измерения, предварительно высвобо­
див ее из оси. См. иллюстрации к подраз­
делу "Проводка перемычки датчика зад­
него колеса скорости" в этом разделе.

Отсоединив проводку перемычки от про­
водки пола на колодке С902, станьте возле
задней части автомобиля. Вращайте колод­
ку. Таким образом Вы смотрите на разомк­
нутый конец, и Вы увидите его, таким, каким
он показан на иллюстрации вверху этой
процедуры. Затем будет легче сделать не­
обходимые измерения.
Проводки перемычки для обоих задних ко­
лес скреплены на этой колодке вместе и
заменяются как единый узел, а не как от­
дельные расположенные справа или слева
проводки.

Внимание: могут возникнуть трудности при

определении местонахождения периоди­
чески возникающих неисправностей дат­
чика скорости колеса. Позаботьтесь о том,
чтобы не повредить никаких электросое­

динений перед тем, как перейти к выполне­

нию указания определенной стадии данной

таблицы.
