4F - 60 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А025 - Чрезмерное отклонение скорости левого

переднего колеса (окончание)

Пункт

Действие

Величина

Да

Нет

28

Замените ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

29

Проверьте напряжение на клемме А. Напряжение на
клемме А выше установленной величины?

2,75 В

Перейти

к п. 30

Перейти

к п. 33

30

1. Поверните выключатель зажигания в положение

LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Поверните выключатель зажигания в положение
ON.
4. Подсоедините цифровой вольтметр и измерьте
напряжение на клемме А5 разъема J1 ЭМУТ.

Напряжение ниже установленной величины?

1 В

Перейти

к п. 31

Перейти

к п. 32

31

Замените ЭМУТ и повторно проверьте АБС.
Ремонт завершен?

-

Система в

порядке

32

Устраните короткое замыкание на проводе голубого
цвета. Ремонт завершен ?

-

Система в

порядке

-

33

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммой А разъема датчи­
ка скорости колеса и клеммой А5 проводки разъема J1

ЭМУТ. Цифровой омметр показывает установленную
величину сопротивления?

2 Ом

Перейти

к п. 25

Перейти

к п. 34

34

Исправьте разомкнутый контур или высокое сопро­

тивление в цепи проводов голубого цвета.

Ремонт завершен?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 61

КОД А026 ЧРЕЗМЕРНОЕ ОТКЛОНЕНИЕ СКОРОСТИ

ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

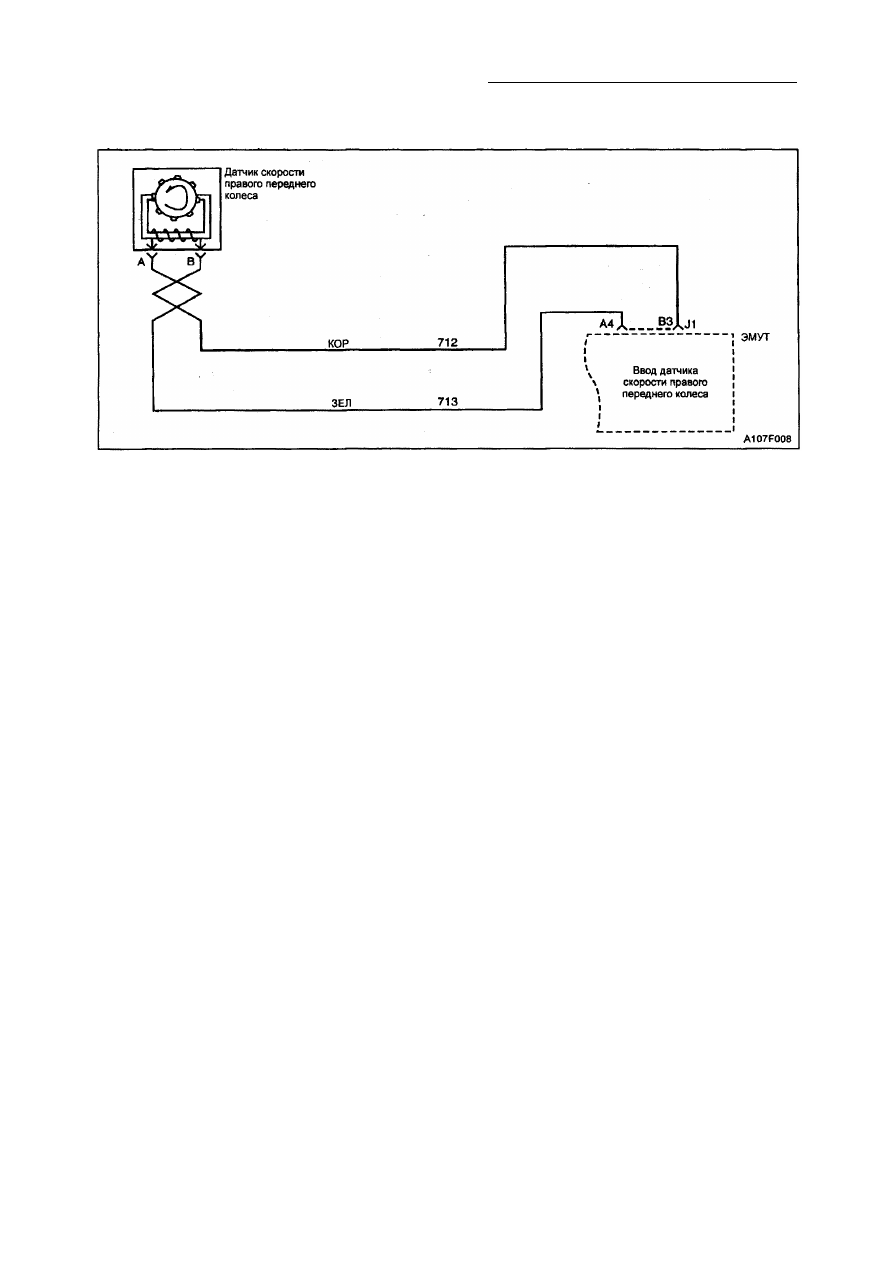

Описание схемы

Поскольку зубчатый венец обходит датчик

скорости колеса, происходящие в электро­
магнитном поле изменения приводят к тому,
что датчик скорости колеса вырабатывает
синусоидальное напряжение (переменного
тока), частота которого пропорциональна
скорости колеса. Величина этого сигнала

непосредственно связана со скоростью ко­

леса и близостью датчика скорости колеса к
зубчатому венцу (часто упоминается как

воздушный зазор).

Диагностика

На основании данного теста определяется
ситуация, в которой скорость правого пе­
реднего колеса меняется больше, чем на 19
км/ч в течение 8 мсек. Это изменение проис­

ходит пять раз с временным интервалом,

меньшим, чем 0,2 сек между повторениями.
Этот тест будет действителен, если не про­
изошло каких-либо серьезных отклонений
от установленной скорости колеса (коды

А032-А035).

Причины

• Датчик снят.

• Износ подвески/привода на ведущие ко­

леса.

• Периодически возникающее короткое за­

мыкание на подводящих проводах дат­

чика скорости колеса.

• Повреждение датчика.
• Повреждение разъема.
• Неисправность ЭМУТ
Отказ в действии

воды для приведения их в исходное сос­

тояние.
Описание тестов

Цифры, приведенные ниже относятся к ста­

диям, указанным на диагностической таб­
лице.

1.Этим тестом проверяется наличие пе­

риодически возникающей неисправнос­

ти в настоящий момент.

2. Этим тестом проверяется, является ли

причиной установки кода неисправнос­

тей чрезмерный осевой зазор подшип­

ника колеса.

4. На этой стадии проверяется поврежде­

ние датчика скорости колеса или элек­

тросхемы.

5. Этим тестом проверяются величины

сопротивления датчика скорости коле­
са.

8. Этим тестом проверяется, вырабатыва­

ет ли датчик скорости колеса и кольцо

датчика соответствующее напряжение.

9. Этим тестом проверяется, что датчик

скорости колеса не замкнут на "массу".

10. На этой стадии проверяются величи­

ны напряжения на разъеме датчика
скорости.

11. Этим тестом проверяется отсутствие

внутреннего короткого замыкания в
электросхеме датчика скорости колеса.

23. Этим проверяется, нет ли разомкнутого

контура на проводе коричневого цвета.

25. Этим тестом проверяется наличие ко­

роткого замыкания на "массу" в обеих

сигнальных цепях колеса скорости.

Это операционное нормируемое поврежде­
ние. АБС отключена, горит сигнальная лам­
почка. Рекомендуется переустановить при­

4F - 62 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

27. На этой стадии проверяется, что код не­

исправностей А026 не был установлен в
связи с ослаблением крепления между
ЭМУТ и разъема J1 ЭМУТ.

33. Этим тестом проверяется наличие ра­

зомкнутого контура на проводе зеленого
цвета.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляцией проводов,
наличием сломанного провода внутри изо­

ляции.

Используя возможности сканера, проверьте

частоту возникновения неполадки, как опи­
сано в "Диагностике с помощью сканера".

Если в отзывах клиента указывается, что
индикатор АБС загорается только в резуль­

тате изменений влажности окружающей
среды (дождь, снег, мойка автомобиля и
т.п.), следует тщательно проверить все
элеткросхемы датчика скорости колеса на

предмет наличия признаков коррозии или
проникновения влаги. Проделайте следую­
щее:

1. Обрызгайте предполагаемое место воз­

никновения коррозии или проникновения
влаги 5 % соляным водным раствором
(10 мл [2 чайные ложки] соли на 355 мл
воды).

2. Запустите двигатель и проедьте на авто­

мобиле в течение 20 сек.

3. Если код немедленно возвращается, за­

мените проводку разъема.

Каждую электрическую схему, которая,
предположительно, может быть причиной
возникновения периодической неполадки,
следует тщательно проверить на предмет
наличия отвинченных клемм, неправильно­
го соединения, сломанных блокировок, неп­
равильно собранных или поврежденных
клемм, неправильного соединения провод­
ки или повреждения в электропроводке.
Измеряя сопротивление датчика скорости
колеса, обеспечьте комнатную температуру
автомобиля (примерно 20°С). Сопротивле­
ние скорости колеса будет меняться вместе
с температурными колебаниями.
Меняя датчик скорости колеса, проверьте,
нет ли признаков коррозии и/или проникно­
вения влаги на его клеммах и проводке сое­

динителя. Если признаки коррозии или про­

никновения влаги налицо, замените датчик
скорости колеса и, если нужно, проводку
разъема.
Внимание: бывает трудно обнаружить пе­
риодически возникающие неисправности

датчика скорости колеса. Позаботьтесь о
том, чтобы не повредить никаких электро­

соединений перед тем, как перейти к выпол­
нению указаний данной таблицы.

Код А026 - Чрезмерное отклонение скорости правого переднего колеса

Пункт

Действие

Величина

Да

Нет

1

1. Проверьте приводы тормозов.

2. Выберите "Список данных" на сканере.
3. Регулируйте скорость правого переднего колеса,

медленно понижая скорость с 56 км/ч до 0. Получен

ли нормальный результат без установки каких-либо

кодов неисправностей, находится ли отклонение ско­
рости в установленных пределах?

8 км/ч

Перейти к

"Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

Снимите правое переднее колесо и измерьте осевой
зазор подшипника.
Осевой зазор больше установленной величины?

0,5 мм

Перейти

к п. 3

Перейти

к п. 4

3

Замените узел подшипника переднего колеса.
Ремонт завершен?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 63

Код А026 - Чрезмерное отклонение скорости

правого переднего колеса (продолжение)

Пункт

Действие

Величина

Да

Нет

4

1. Поверните выключатель зажигания в положение
LOCK.

2. Проверьте, нет ли повреждения следующих дета­
лей:
а) Датчика скорости колеса
б) Кольца скорости
в) Проводки
г) Разъемов
Обратите особое внимание на кольцо скорости. Лю­
бое значительное повреждение (отличающееся от

порезов камнями и т.п.) повлияет на входной сигнал
колеса скорости.

Отмечено ли какое-либо повреждение?

-

Перейти

к п. 7

Перейти

к п. 5

5

1. Отключите разъем отдатчика скорости правого пе­

реднего колеса.
2. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммами А и В датчика.
Сопротивление находится в пределах установленной
величины, когда температура датчика равна, пример­
но, 20°С?

969-

1185 Ом

Перейти

к п. 8

Перейти

к п. 6

6

Замените датчик скорости колеса.

Ремонт завершен?

-

Система в

порядке

-

7

1. Устраните повреждение.

2. Сотрите коды неисправностей. Ремонт завершен?

-

Перейти

к п. 1

-

8

1. Выберите шкалу напряжения переменного тока на

цифровом вольтметре.

2. Следите за напряжением, поворачивая колесо
вручную. Напряжение будет увеличиваться по мере
увеличения скорости колеса.

Напряжение выше установленной величины?

100 мВ

Перейти

к п. 9

Перейти

к п. 6

9

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой датчика А и массой.

Цифровой омметр показывает установленную вели­

чину сопротивления?

Перейти

к п. 10

Перейти

к п. 6

10

1. Поверните выключатель зажигания в положение

ON.
2. Подсоедините цифровой вольтметр и измерьте
напряжение на клемме А, затем на клемме В разъема
правого переднего датчика. Находилась ли величина
напряжения на каждой клемме в установленных пре­

делах?

2,25-

2,75 В

Перейти

к п. 11

Перейти

к п. 18

11

1. Поверните выключатель зажигания в положение

LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммами A3 и В3 провод­
ки разъема J1 ЭМУТ. Цифровой вольтметр показы­
вает установленную величину?

Перейти

к п. 12

Перейти

к п. 15

12

Проверьте, не ослабло ли крепление разъема Л
ЭМУТ. Слабое крепление обнаружено?

-

Перейти

к п. 13

Перейти

к п. 14

13

Отремонтируйте крепление.

Ремонт завершен?

-

Система в

порядке

-
