3. Снимите узел толкателя и узел поршня.

4. Проверьте стенки главного цилиндра и

поршня на предмет износа. Замените
поршень, если необходимо.

5. Проверьте износ колпачка и поршня. За­

мените их, если необходимо.

6. Проверьте износ толкателя. Отремонти­

руйте, если необходимо.

П р о ц е д у р а  с б о р к и

1. Нанесите очищенную жидкость на кол­

пачок узла поршня и установите узел
поршня, и узел толкателя в корпус ци­

линдра.

Установите кольцо останова поршня, ис­
пользуя круглогубцы. Установите кожух.
Установите узел главного цилиндра
сцепления на автомобиль. См. главу

"Узел главного цилиндра сцепления" в

этом разделе.

СЦЕПЛЕНИЕ 5С-21

5С-22 СЦЕПЛЕНИЕ

ЦИЛИНДР ВЫКЛЮЧЕНИЯ
СЦЕПЛЕНИЯ

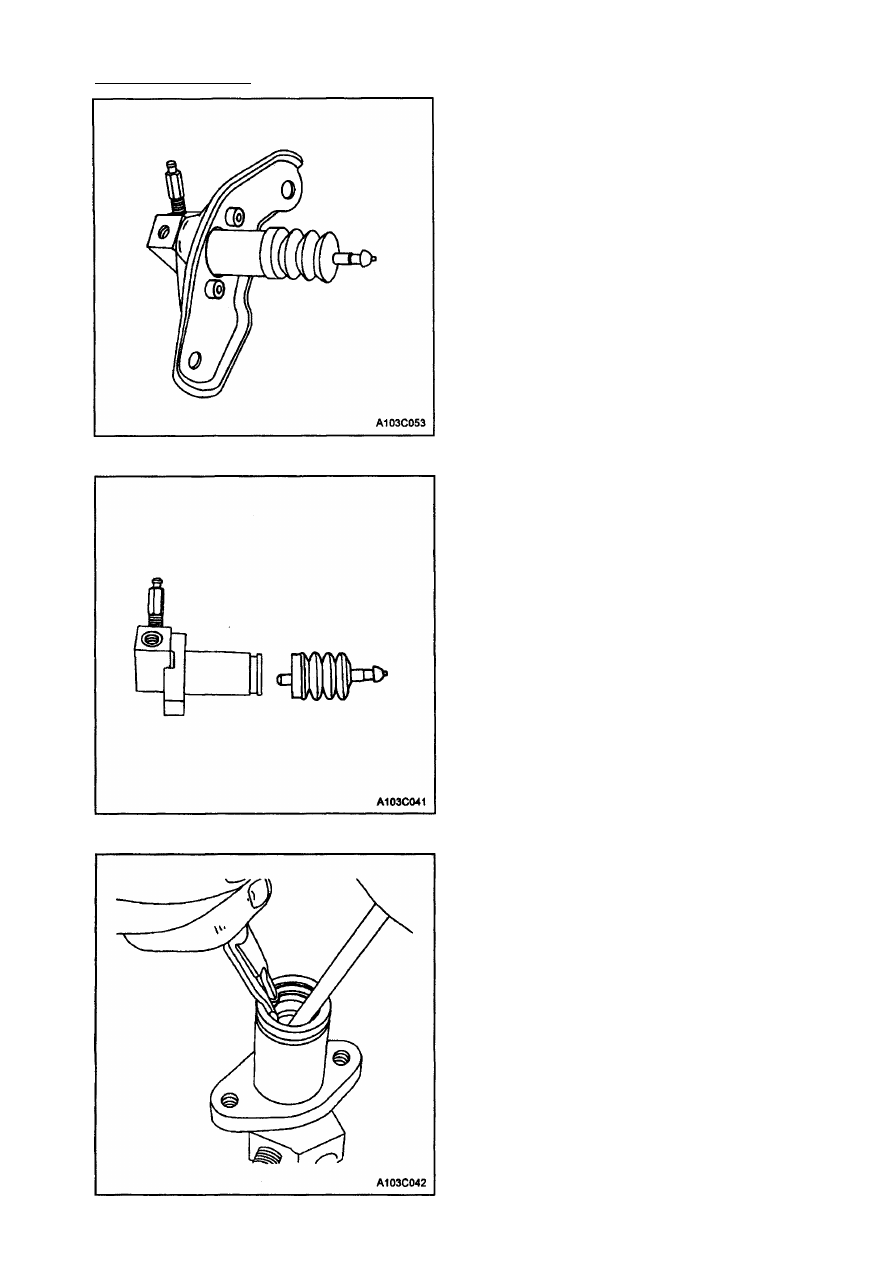

Процесс разборки

1. Снимите узел цилиндра выключения

сцепления с автомобиля. См. "Узел ци­

линдра выключения сцепления" в этом

разделе.

2. Снимите болты и кронштейны.

3. Снимите кожух и толкатель.

4. Надавите поршень поводком, затем уда­

лите стопорное кольцо круглогубцами.

5. Снимите узел поршня.

СЦЕПЛЕНИЕ 5С - 23

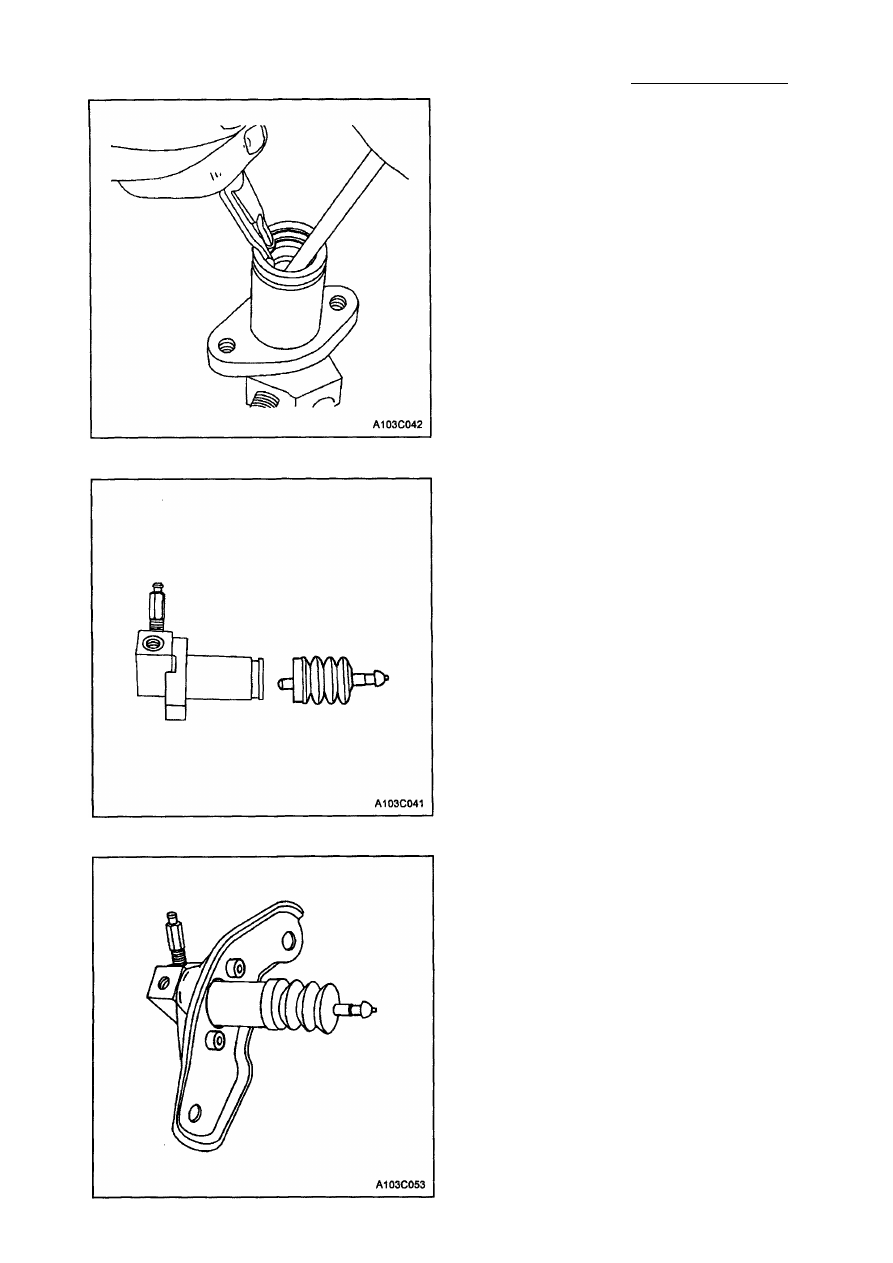

Процедура  с б о р к и

1. Нанесите очищенную жидкость сцепле­

ния на поршень и на колпачок.

2. Установите кольцо в поршень, затем

весь узел в цилиндр.

3. Надавите поршень поводком, затем уда­

лите стопорное кольцо круглогубцами.

4. Установите толкатель и кожух.

5. Установите кронштейны и болты.
6. Установите узел цилиндра выключения

сцепления. См. "Узел цилиндра выклю­

чения сцепления" в этом разделе.

5С-24 СЦЕПЛЕНИЕ

ОБЩЕЕ ОПИСАНИЕ И

ПРИНЦИП РАБОТЫ

ВЕДУЩИЕ ЭЛЕМЕНТЫ

Ведущими элементами являются две плос­
кие отшлифованные поверхности. Одна из
них - это поверхность маховика двигателя,
а другая - нажимной диск. Нажимной диск

установлен в стальной кожух, который кре­

пится болтами к маховику.

ВЕДОМЫЕ ЭЛЕМЕНТЫ

Ведомый элемент - это диск сцепления со
шлицевой  в т у л к о й ,  к о т о р а я  с в о б о д н о

скользит вдоль шлицев ведущего вала и

вращает его через эти шлицы.
Ведомые и ведущие элементы удержива­
ются в контакте усилием диафрагменной
пружины. Это усилие создается в узле на­

жимного диска.

РАБОЧИЕ ЭЛЕМЕНТЫ

Система выключения сцепления состоит из
педали сцепления, вала сцепления, вилки
и выжимного подшипника. Когда приклады­
вается усилие к педали сцепления, вилко­
образный поводок на ее оси и внутренний
конец толкают выжимной подшипник. Под­
шипник затем толкает отключающие рычаги
в узле нажимного диска, выключая тем са­
мым сцепление.
