5В - 54 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

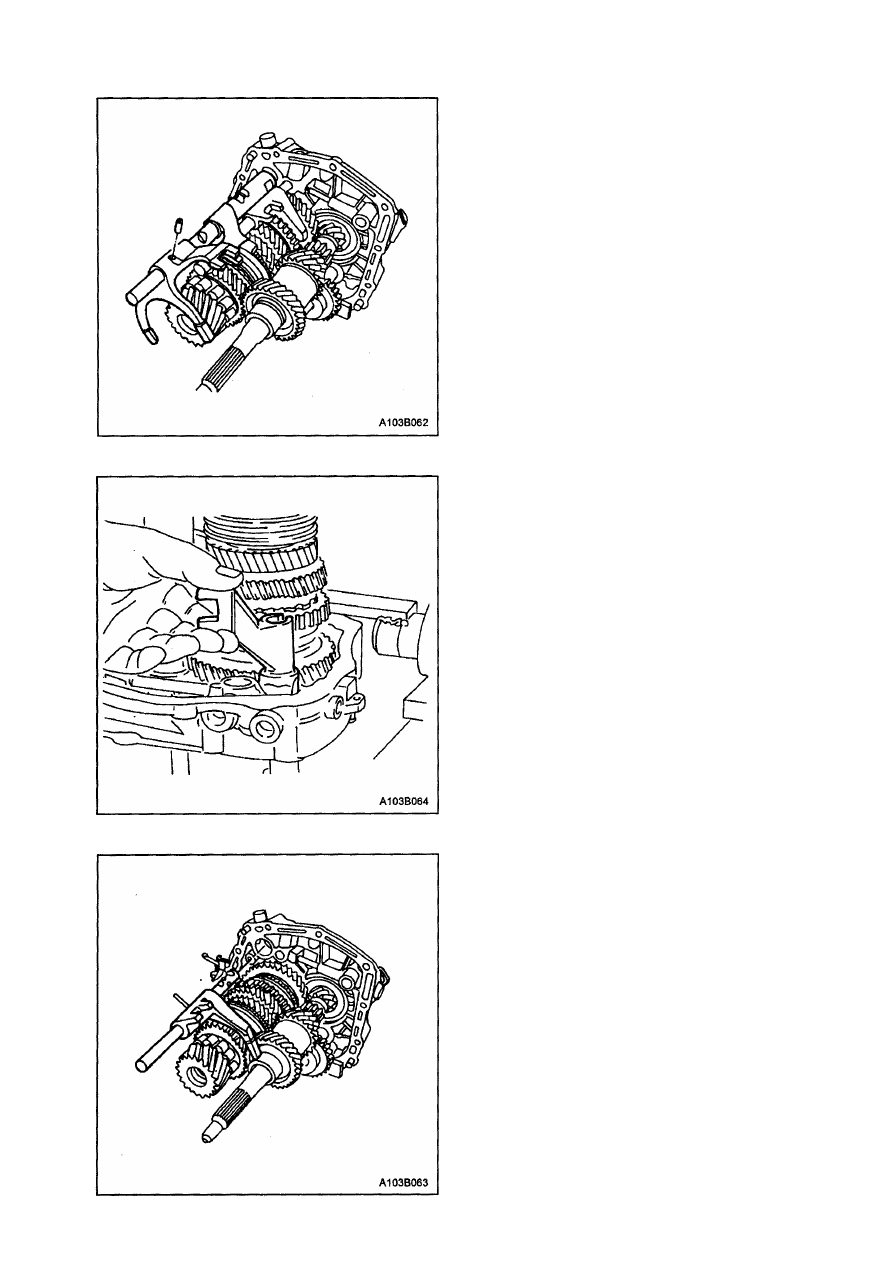

37. Снимите шток 1-2 передач.

35. Снимите удерживающий штифт вилки

3-4 передач и шток 3-4 передач.

36. Снимите рычаг 5-й передачи с опоры

подшипников.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 55

39. Держите стопорное кольцо открытым на

основании ведущего вала, используя

для этого круглогубцы для стопорного

кольца.

40. Снимите узел ведомого вала и узел ве­

дущего вала с опоры подшипников.

ВЕДУЩИЙ ВАЛ И БЛОК ШЕСТЕРЕН

Необходимые инструменты

Универсальный съемник подшипника
J-22912-01.
Процесс разборки

1. Открутите стопорный винт на конце ве­

дущего вала.

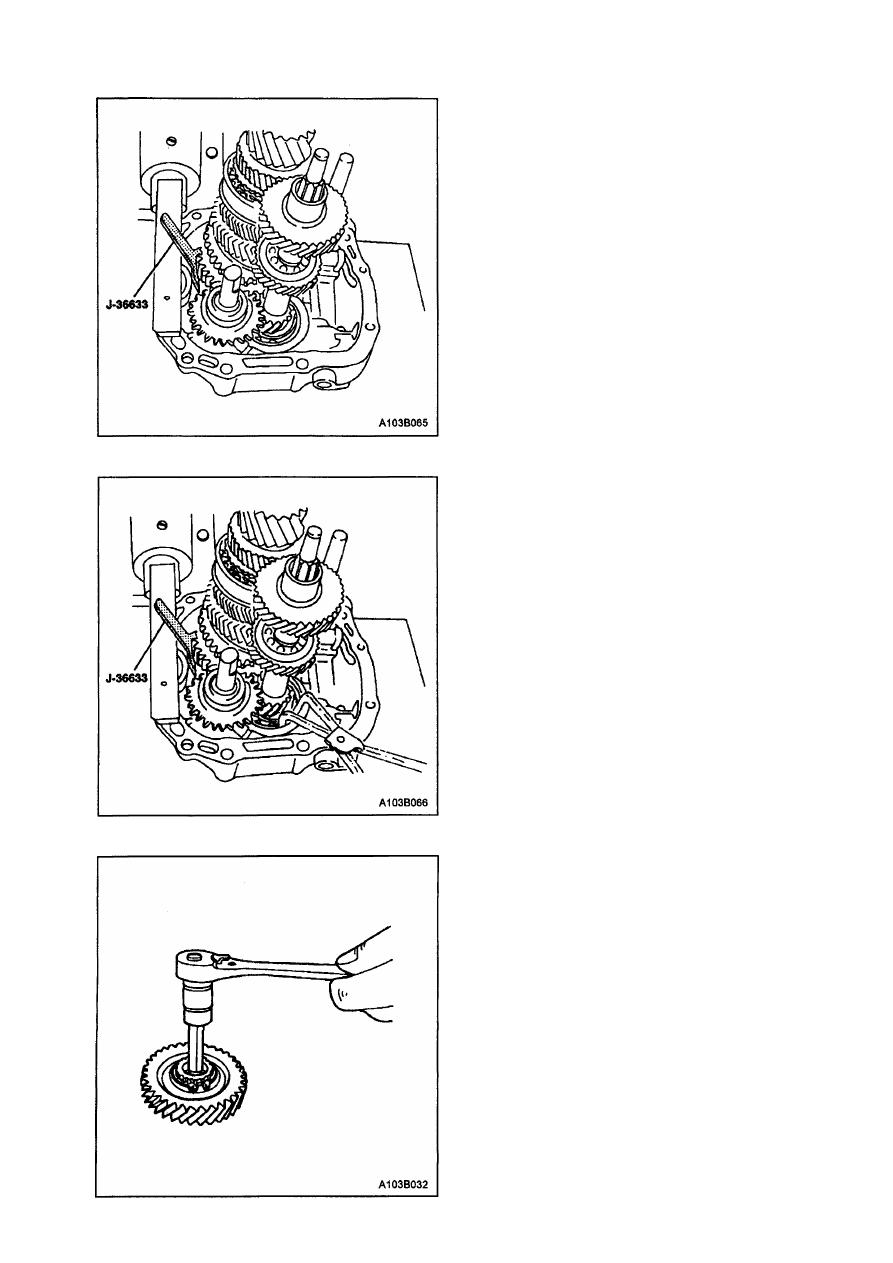

38. Нажмите стопорное кольцо, удерживаю­

щее ведомый вал, и зафиксируйте его с
помощью держателя стопорного кольца
J-36633.

5В - 56 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

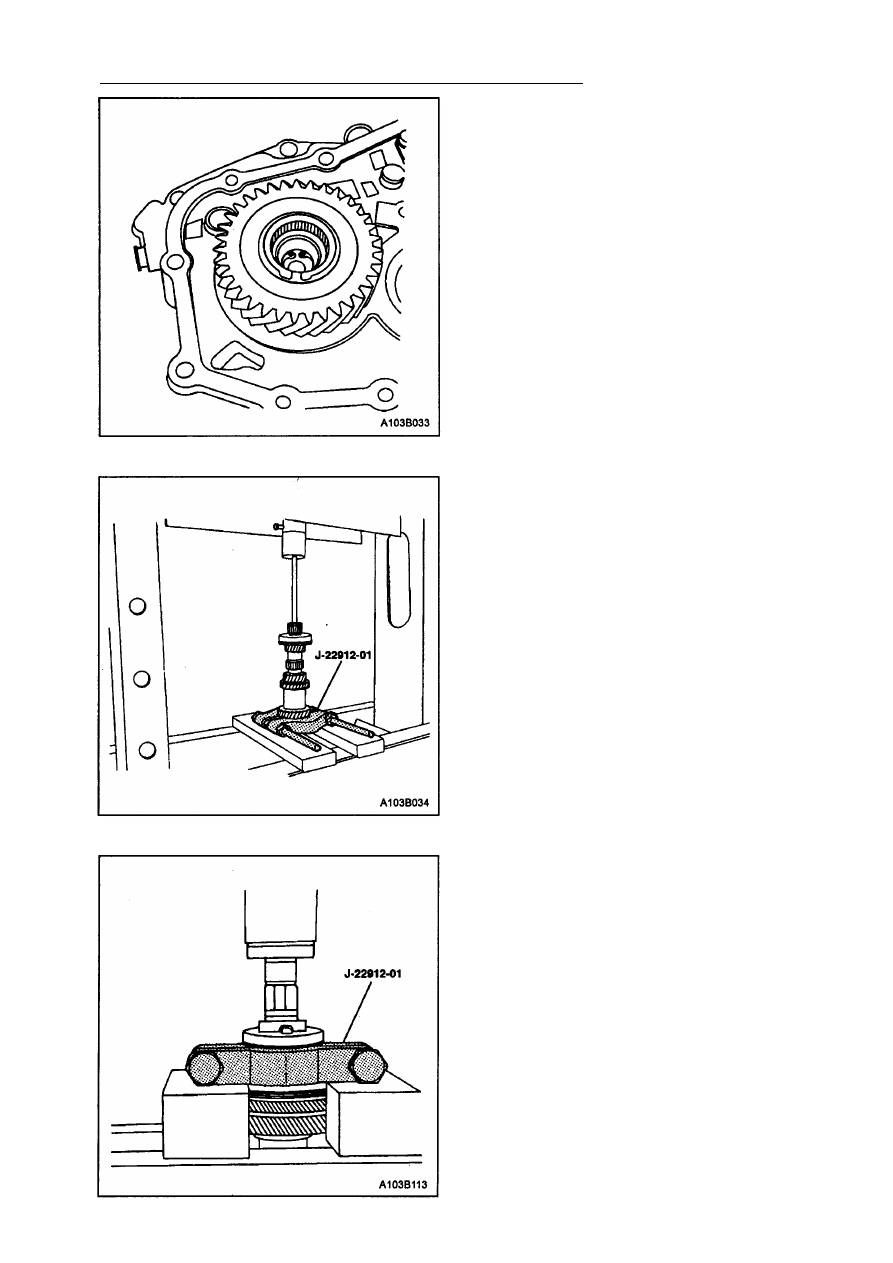

3. Потяните ведущий вал из входного бло­

ка шестерен, используя универсальный
съемник подшипника J-22912-01.

4. Снимите подшипник из блока шестерен,

используя универсальный съемник под­
шипника J-22912-01.

2. Снимите стопорное кольцо у основания

блока шестерен.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 57

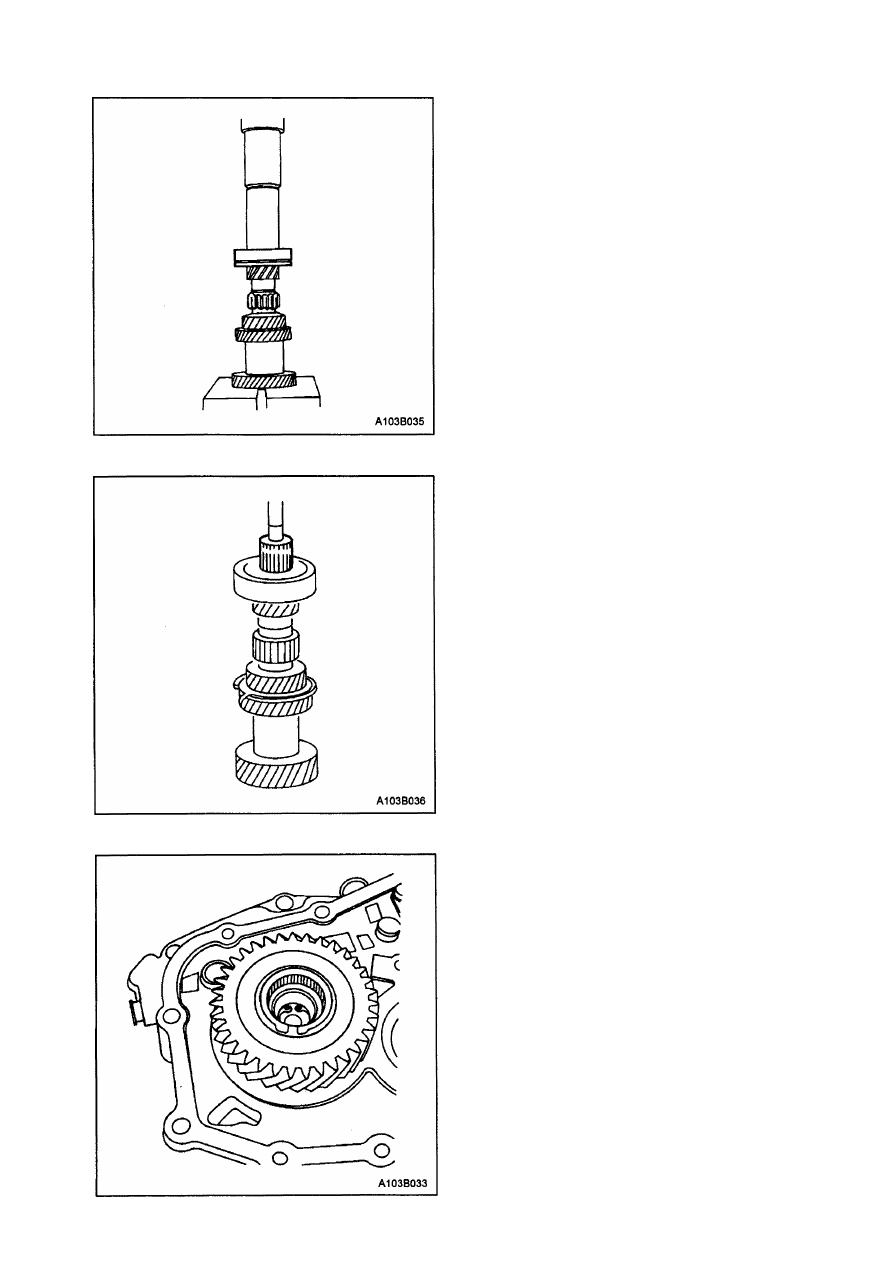

Процесс сборки

1, Прижмите подшипник блока шестерен к

блоку шестерен на ведущем валу.

2. Вдавите ведущий вал в узел блока шес­

терен вала.

3. Установите стопорное кольцо на осно­

вание блока шестерен.
