Дэу Ланос. Руководство по ремонту - часть 316

5В - 50 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

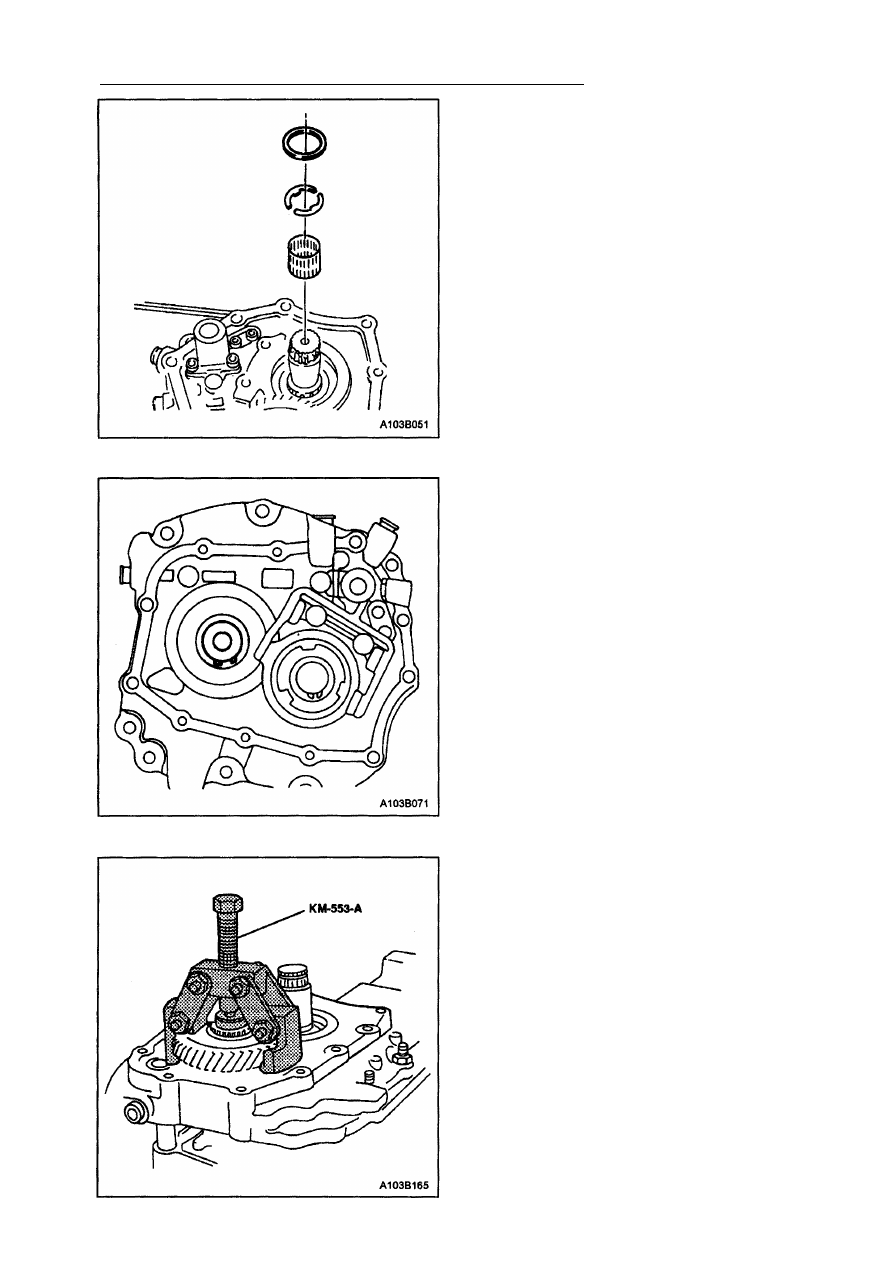

23. Снимите игольчатый подшипник, удер­

живающее кольцо и упорные шайбы.

24. Снимите стопорное кольцо ведущей

шестерни 5-й передачи.

25. Снимите ведущую шестерню 5-й пере­

дачи с помощью съемника КМ-553-А

шестерни 5-й передачи.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 51

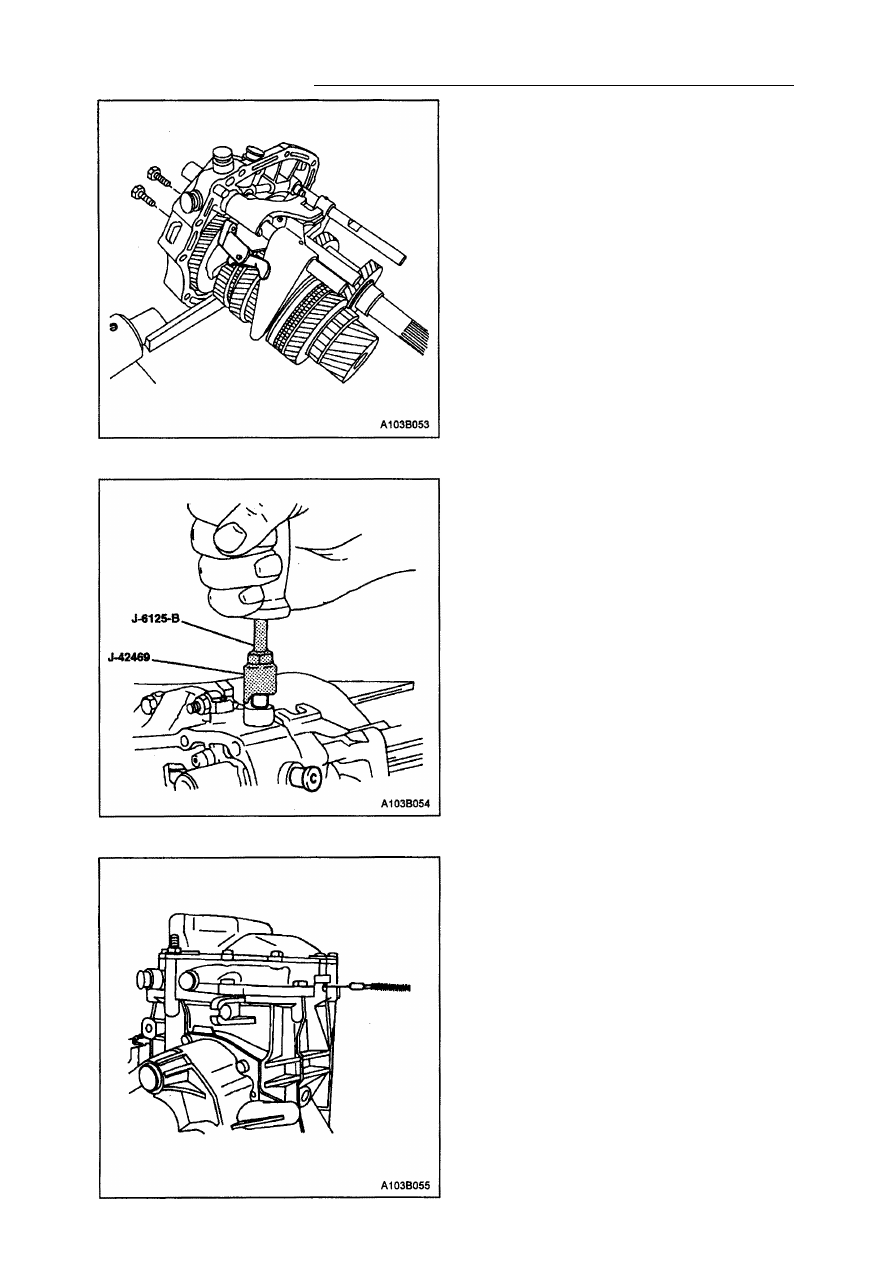

26. Снимите болты и соединитель 5-й пере­

дачи.

27. Снимите пробки переключающего што­

ка 4-й передачи с помощью съемника

J-42469 и демонтажного приспособления
J-6125-B.

28. Удалите пружину и фиксирующий палец

штока из малого отверстия.

5В - 52 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

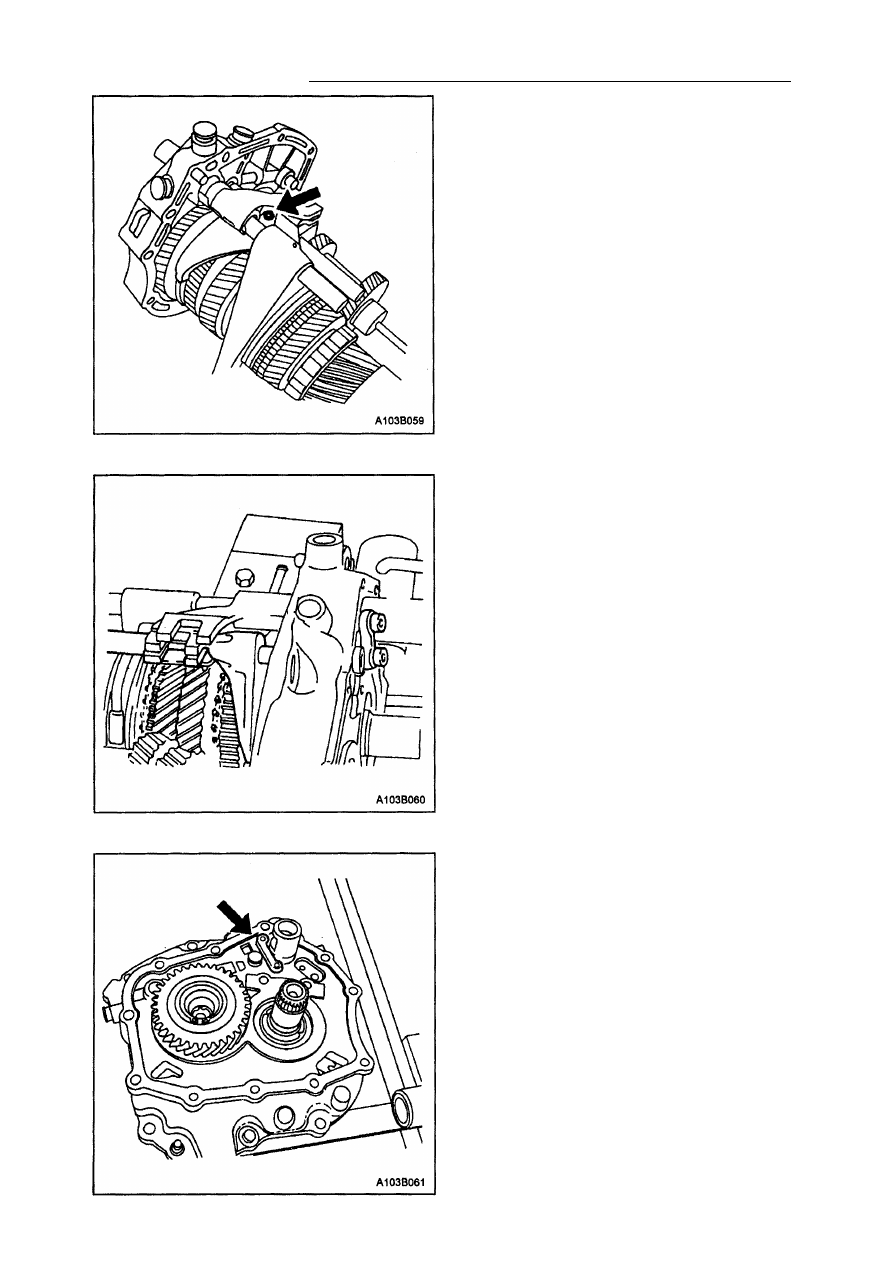

29. Удалите штифт из узла шток/вилка пе­

редачи заднего хода.

30. Снимите узел шток/вилка передачи зад­

него хода с опоры подшипников.

3 1 . Выкрутите болты из поддерживающего

кронштейна.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 53

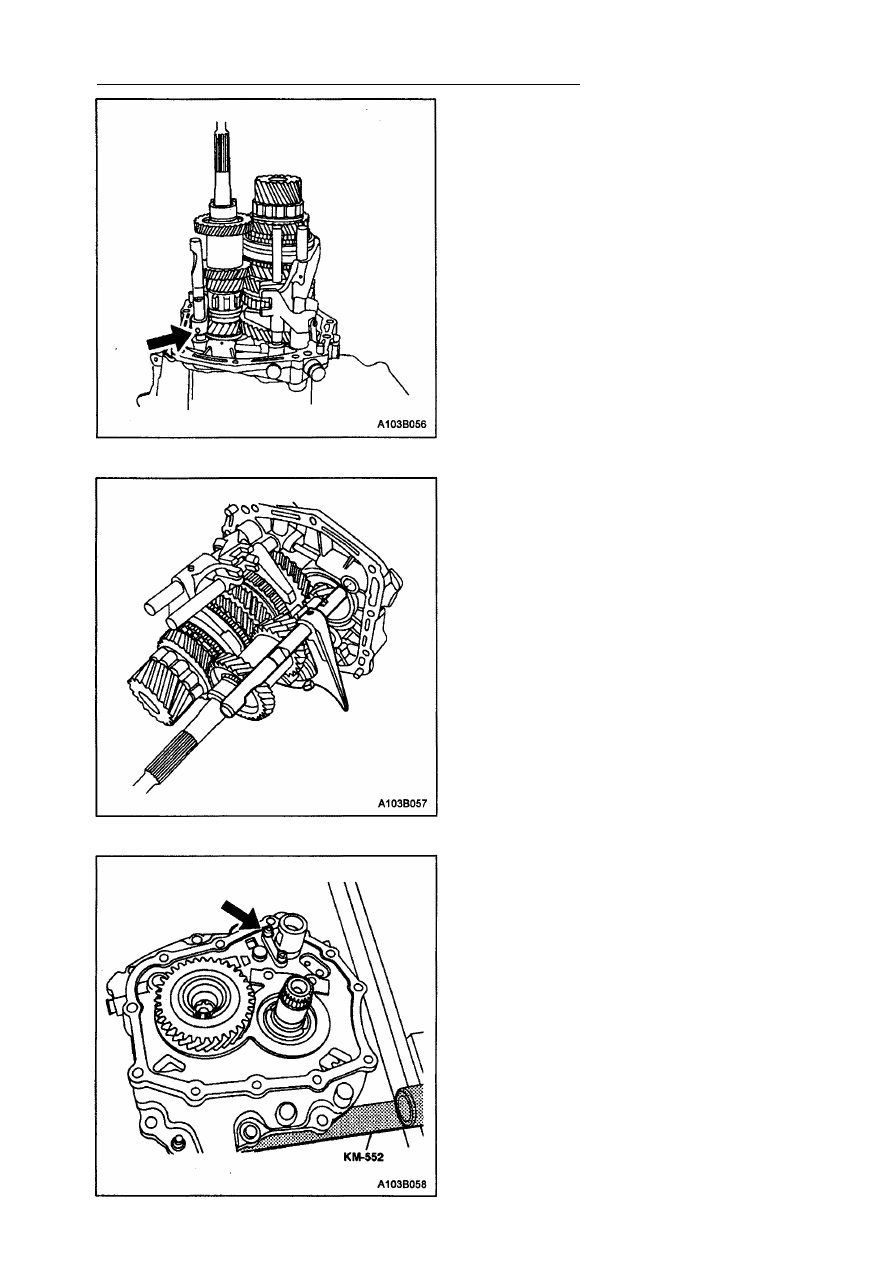

32. Вытащите удерживающий штифт вилки

первой - второй передач.

33. Тяните шток первой - второй передач на­

ружу до тех пор, пока он не освободится
от опоры подшипников.

34. Снимите поддерживающий кронштейн с

опоры подшипников.
