Дэу Ланос. Руководство по ремонту - часть 300





5А - 312 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

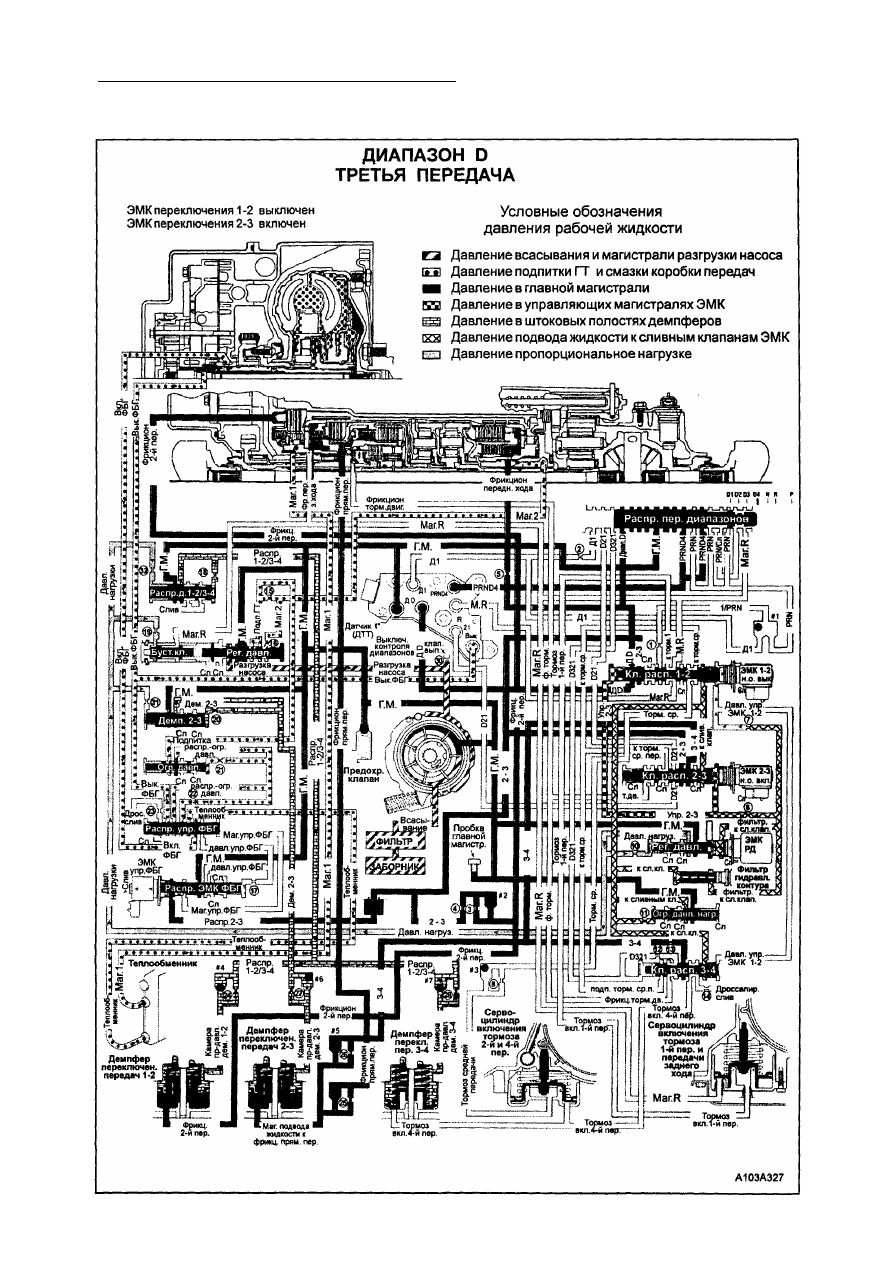

ДИАПАЗОН D - ТРЕТЬЯ ПЕРЕДАЧА

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 313

В процессе увеличения скорости автомоби­

ля и при выполнении условий переключе­

ния на 3-ю передачу, БУТ включает ЭМК
переключения передач 2-3, чтобы перейти
на 3-ю передачу. Клапан переключателя

диапазонов остается в прежнем положении

D и рабочая жидкость продолжает посту­
пать из главной магистрали в магистрали D
и PRND4.

Включение фрикциона прямой
передачи

ЭМК переключения передач 2-3: БУТ
включает ЭМК переключения передач 2-3 и
нормально-открытый сливной клапан за­
крывается, перекрывая слив жидкости из
магистрали 2-3. Рабочая жидкость из ма­
гистрали 2-3 направляется к обоим распре­
делителям переключения передач 1-2 и 2-3.

Распределитель переключения передач
2-3:
 Под действием управляющего давле­
ния магистрали 2-3, клапан распределите­

ля, преодолевая усилие пружины, переме­
щается и начинается переключение на выс­

шую 3-ю передачу. При этом рабочая жид­
кость из магистрали подвода жидкости к
распределителю переключателя передач

2-3 и ЭМК ФБГ через распределитель пере­
ключения передач 2-3 направляется в ма­
гистраль подвода жидкости к распределите­
лю переключения передач 3-4 и демпферу
включения 3-й передачи.
Обратный клапан #5 (включение фрик­
циона прямой передачи):
 Давлением ра­
бочей жидкости в магистрали подвода жид­
кости к распределителю переключения пе­
редач 3-4 закрывается обратный клапан #5,
и жидкость через дроссель 26 направляется
в магистраль подвода жидкости к демпферу
2-3. Дроссель 26 предназначен для плавно­
го включения фрикциона прямой передачи.
Фрикцион прямой передачи: Давление
рабочей жидкости в магистрали фрикциона
прямой передачи включает фрикцион пря­
мой передачи и коробка передач переклю­

чается на 3-ю передачу.

Распределитель переключения передач
3*4:
 Рабочая жидкость из магистрали под­
вода жидкости к распределителю переклю­

чения передач 3-4 и демпферу включения
3-й передачи также направляется к распре­

делителю переключения передач 3-4 для

подготовки коробки передач к переключе­
нию на 4-ю передачу.

Демпфер переключения

Д е м п ф е р переключения 2-3: Рабочая
жидкость из магистрали подвода жидкости к

фрикциону прямой передачи также запол­
няет поршневую полость демпфера пере­
ключения 2-3. Сила давления жидкости

действует на поршень демпфера. Поршень,

преодолевая усилие возвратной пружины и

сопротивление жидкости в камере противо­

давления 2-3, вытесняет жидкость в магист­

раль камеры противодавления 2-3. Это за­
медляет скорость начального роста давле­
ния в сервоцилиндре фрикциона и делает
включение прямой передачи более плав­
ным.

Распределитель демпфера переключе­
ния 2-3:
 Рабочая жидкость, вытесняемая
п о р ш н е м из  к а м е р ы противодавления

демпфера переключения 2-3, открывает

обратный клапан #6 и возвращается к расп­
ределителю демпфера переключения 2-3.
Благодаря приложенному давлению, расп­
ределитель демпфера преодолевает уси­

лие пружины и управляющее давление
жидкости магистрали сигнала давления по

нагрузке. Таким образом, производится ре­
гулировка поступающего на слив чрезмер­
ного количества жидкости. Такая регули­
ровка обеспечивает дополнительный конт­
роль темпа включения фрикциона прямой
передачи. На гидравлической схеме "Диа­
пазон D, переключение с четвертой переда­
чи на третью передачу" стрелками показано
направление потока жидкости, вытесняе­
мой из полости демпфера в процессе пе­
реключения передачи.

Фрикцион блокировки гидротрансфор­
матора: При стандартных условиях управ­
ления, ФБГ на 3-й передаче находится в

выключенном состоянии. Однако, включе­
ние ФБГ может зависеть от сферы исполь­

зования автомобиля, и ФБГ можно запрог­
раммировать на включение на 3-й переда­
че диапазона D.

Блок реле давления: Жидкость магист­
рали выключения ФБГ подается в блок
реле давления, сигнализируя БУТ о выклю­

чении ФБГ.

5А - 314 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

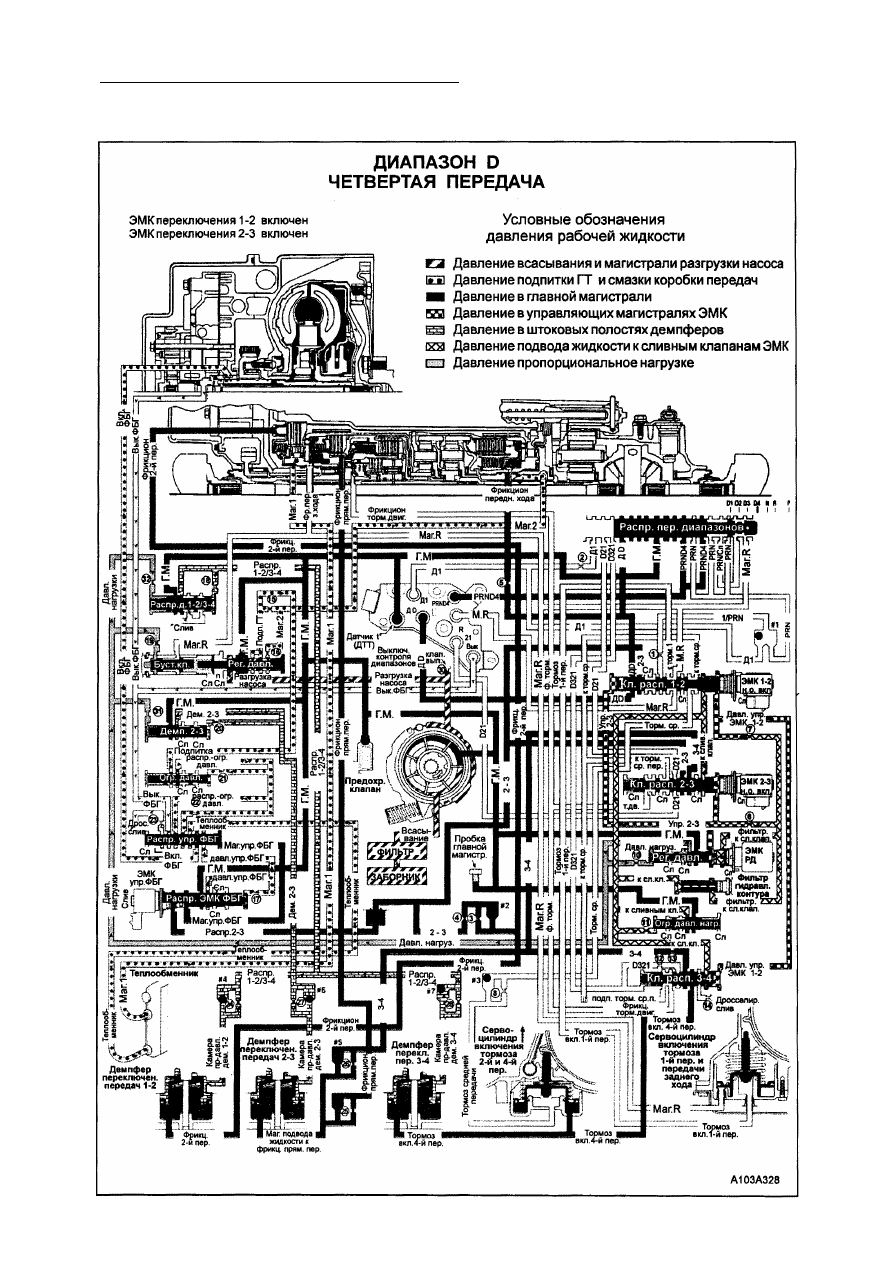

ДИАПАЗОН D - ЧЕТВЕРТАЯ ПЕРЕДАЧА

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 315

При выполнении условий переключения на

4-ю передачу, БУТ включает ЭМК переклю­
чения передач 1-2, чтобы перейти на 4-ю

передачу. Кроме того, на 4-й передаче
включается ФБГ. Клапан переключателя
диапазонов остается в прежнем положении

D и рабочая жидкость продолжает посту­
пать из главной магистрали в магистрали D
и PRND4.
Включение ленточного тормоза
средней и четвертой передачи
ЭМК переключения передач 1-2:
 БУТ
включает ЭМК переключения передач 1-2 и

нормально-открытый сливной клапан за­
крывается, перекрывая слив жидкости из
магистрали 1-2. Рабочая жидкость из ма­
гистрали 1-2 направляется к обоим распре­

делителям переключения передач 1-2 и 3-4.

Распределитель переключения передач
1-2:
 Управляющее давления магистрали 1-2
не оказывает воздействия на клапан расп­
ределителя переключения передач 1-2.
Усилие пружины и управляющее давления
магистрали 2-3 удерживают распредели­

тель переключения передач 1-2 в положе­

нии включения высшей передачи (2-й пере­

дачи).

Распределитель переключения передач
3-4:
 Управляющее давления магистрали 1-2
воздействует на клапан распределителя
переключения передач 3-4 и он, преодоле­
вая усилие, пружины, перемещается в поло­

жение включения 4-й передачи. Рабочая
жидкость из магистрали подвода жидкости к

распределителю переключения передач 3-4
и демпферу включения 3-й передачи нап­
равляется в магистраль тормоза включения

4-й передачи.

Сервоцилиндр тормоза включения 2-й и

4-й передач: Давление рабочей жидкости

магистрали тормоза включения 4-й переда­
чи воздействует на наружную поршневую
полость сервоцилиндра и перемещает пор­
шень, затягивая ленточный тормоз.

Д е м п ф е р  п е р е к л ю ч е н и я
Д е м п ф е р  п е р е к л ю ч е н и я 3-4: Рабочая
жидкость из магистрали тормоза включения
4-й передачи также направляется в поршне­
вую полость демпфера переключения 3-4.
Сила давления рабочей жидкости магист­
рали тормоза включения 4-й передачи воз­
действует на поршень демпфера. Поршень

демпфера, преодолевая усилие возвратной

пружины и сопротивление жидкости в каме­
ре противодавления, вытесняет жидкость в
магистраль камеры противодавления 3-4.
Это замедляет скорость начального роста

давления в сервоцилиндре тормоза и дела­

ет включение ленточного тормоза средней

и четвертой передачи, а также включение

4-й передачи более плавным.

Распределитель демпферов переключе­
ния 1-2/3-4:
 Рабочая жидкость, вытесняе­
мая поршнем из камеры противодавления

демпфера переключения 3-4, открывает об­

ратный клапан #7 и поступает к распреде­

лителю демпфера по магистрали распреде­
лителя демпфера переключения 1-2/3-4.

Благодаря приложенному давлению, расп­
ределитель демпферов переключения 1-2/

3-4 преодолевает усилие пружины и управ­
ляющее давление жидкости магистрали

сигнала регулятора давления по нагрузке.
Таким образом производится регулировка
поступающего на слив чрезмерного коли­
чества жидкости. Такая регулировка обес­
печивает дополнительный контроль темпа
включения тормоза средней и четвертой
передачи. На гидравлической схеме "Диа­

пазон 3, ручное включение третьей переда­

чи" стрелками показано направление пото­

ка жидкости, вытесняемой из полости демп­
фера в процессе переключения передачи.

Включение фрикциона блокировки

гидротрансформатора

ЭМК управления ФБГ: При выполнении ус­
ловий блокировки гидротрансформатора,
БУТ включает ЭМК ФБГ, который начинает
включение ФБГ. Для плавного включения
ФБГ используется сигнал управления с ши-
ротно-импульсной модуляцией (для более
подробного описания устройства и работы
ЭМК ФБГ обратитесь к описанию электри­
ческой части ЭМК ФБГ). Во включенном
состоянии, ЭМК преобразует входное дав­
ление (магистраль от переключателя пере­
дач 2-3) в выходное управляющее давле­
ние магистрали управления ФБГ.

Распределитель ЭМК ФБГ: На клапан
распределителя ЭМК ФБГ с одной стороны

действует выходное управляющее давле­

ние магистрали управления ФБГ, а с проти­
воположного направления действуют уси­

лие пружины и давление жидкости магист­

рали подвода давления к распределителю

управления ФБГ. Это направляет рабочую
жидкость из главной магистрали в контур
подвода давления к распределителю управ­
ления ФБГ и обеспечивает возможность ре­

гулирования давления в контуре ФБГ в со­
ответствии с режимом движения автомоби­

ля.

Распределитель управления ФБГ: Под

действием преобразованного управляюще­

го давления клапан распределителя управ­

ления ФБГ перемещается, преодолевая
