Дэу Ланос. Руководство по ремонту - часть 281

5А - 236 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

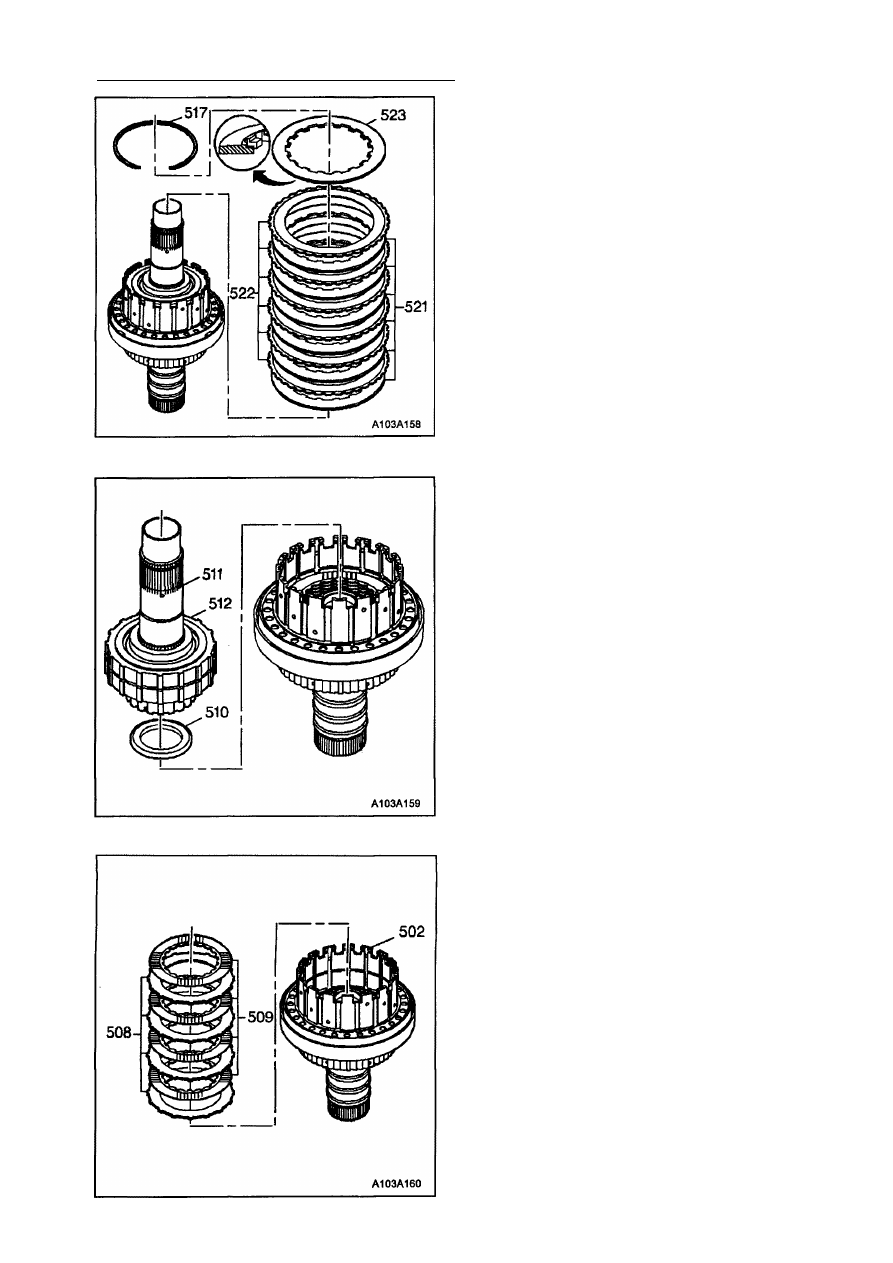

10. Снимите пружинное кольцо (517), фик­

сирующее муфту свободного хода.

11. Снимите диски фрикциона прямой пере­

дачи со ступицы, которая одновременно

является барабаном фрикциона тормо­
жения двигателем. Фрикцион прямой
передачи состоит из упорного диска
(523), комплекта стальных дисков (521)

и комплекта дисков (522) с волокнисты­
ми накладками.

12. Демонтируйте вал (511) солнечной шес­

терни второго планетарного ряда в сбо­
ре с муфтой свободного хода (512). Вал

(511) снимается движением вверх.

13. Снимите упорный подшипник (510), ес­

ли он не был демонтирован вместе с

муфтой свободного хода и валом сол­
нечной шестерни.

14. Извлеките диски фрикциона торможе­

ния двигателем из барабана (502).
Комплект дисков фрикциона состоит из

4 стальных дисков (508) и 4 дисков (509)
с накладками из волокнистого материа­

ла.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 237

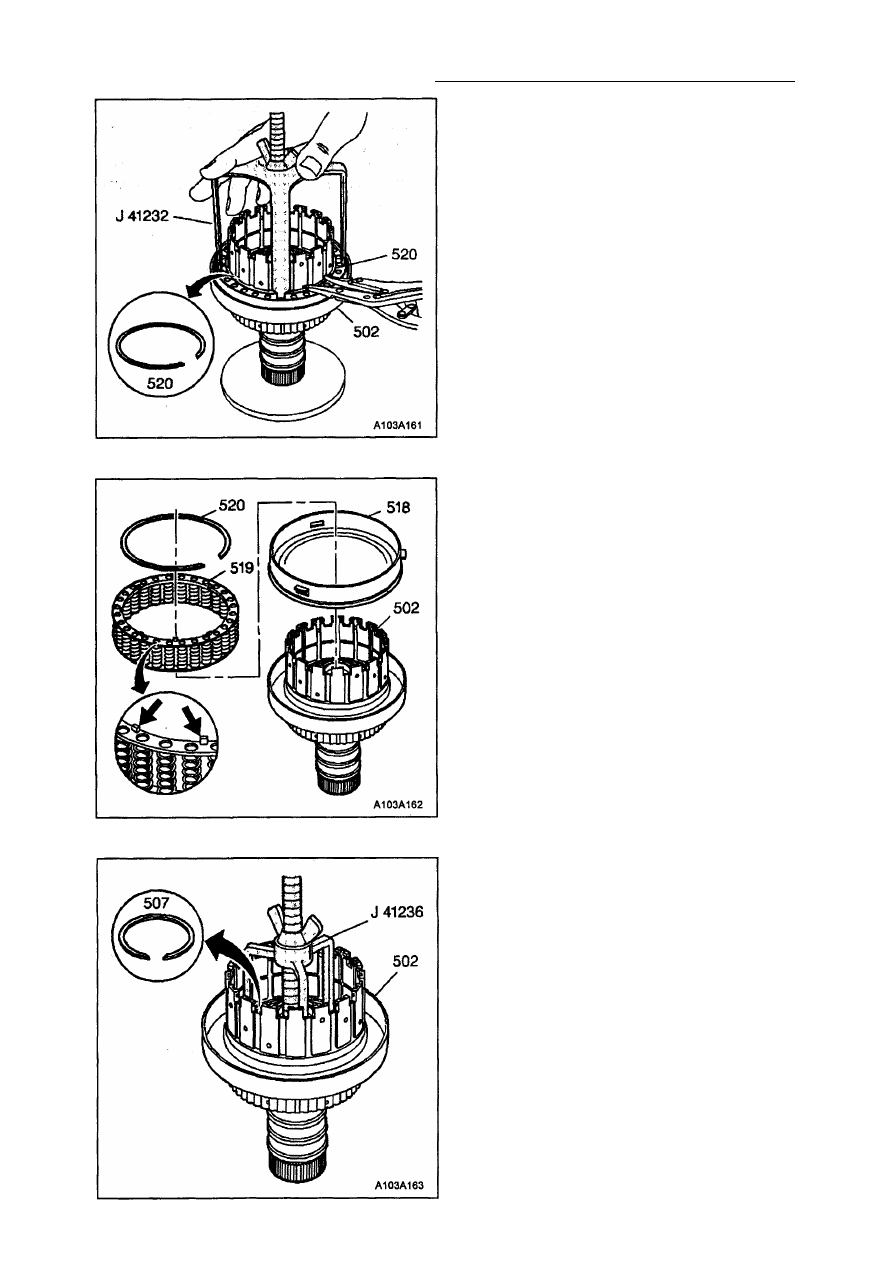

15. С помощью приспособления J 41232 со­

жмите блок возвратных пружин фрик­

циона прямой передачи.

16. Удалите пружинное кольцо (520), фик­

сирующее пружины фрикциона прямой

передачи.

17. Уберите приспособление J 41232.

18. Демонтируйте блок возвратных пружин

(519) фрикциона прямой передачи.

19. Демонтируйте поршень в сборе с уп­

лотнением (518) сервоцилиндра фрик­

циона прямой передачи.

20. С помощью приспособления J 41236 со­

жмите возвратную пружину фрикциона

торможения двигателем.

2 1 . Удалите пружинное кольцо (507), фик­

сирующее возвратную пружину фрик­
циона торможения двигателем.

22. Уберите приспособление J 41236.

5А - 238 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

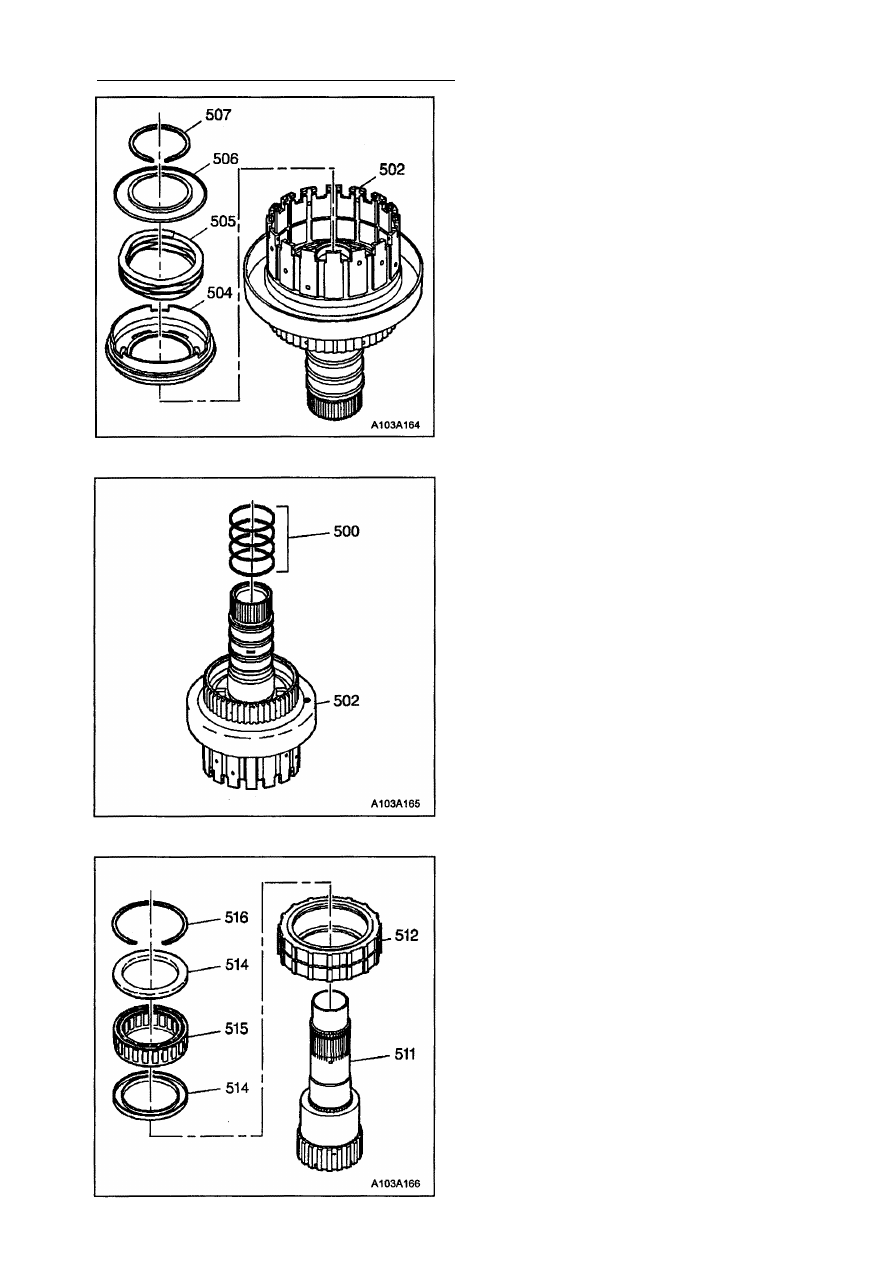

23. Снимите упорный диск (506) и пружину

(505) выключения фрикциона торможе­
ния двигателем.

24. Снимите поршень в сборе с уплотнени­

ем (504) фрикциона торможения двига­
телем.

25. Демонтируйте с входного вала (502) и

выбросьте четыре уплотнительных коль­
ца (500), изготовленных из тефлона.

26. Демонтируйте сборку кулачковой муфты

свободного хода (512 - 516) с вала (511)
солнечной шестерни первого планетар­
ного ряда.

27. Снимите пружинное кольцо (516) с муф­

ты свободного хода в сборе (515).

28. Извлеките муфту свободного хода (515)

из наружного кольца (512) муфты.

29. Снимите с муфты свободного хода (515)

два торцовых кольца (514).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 239

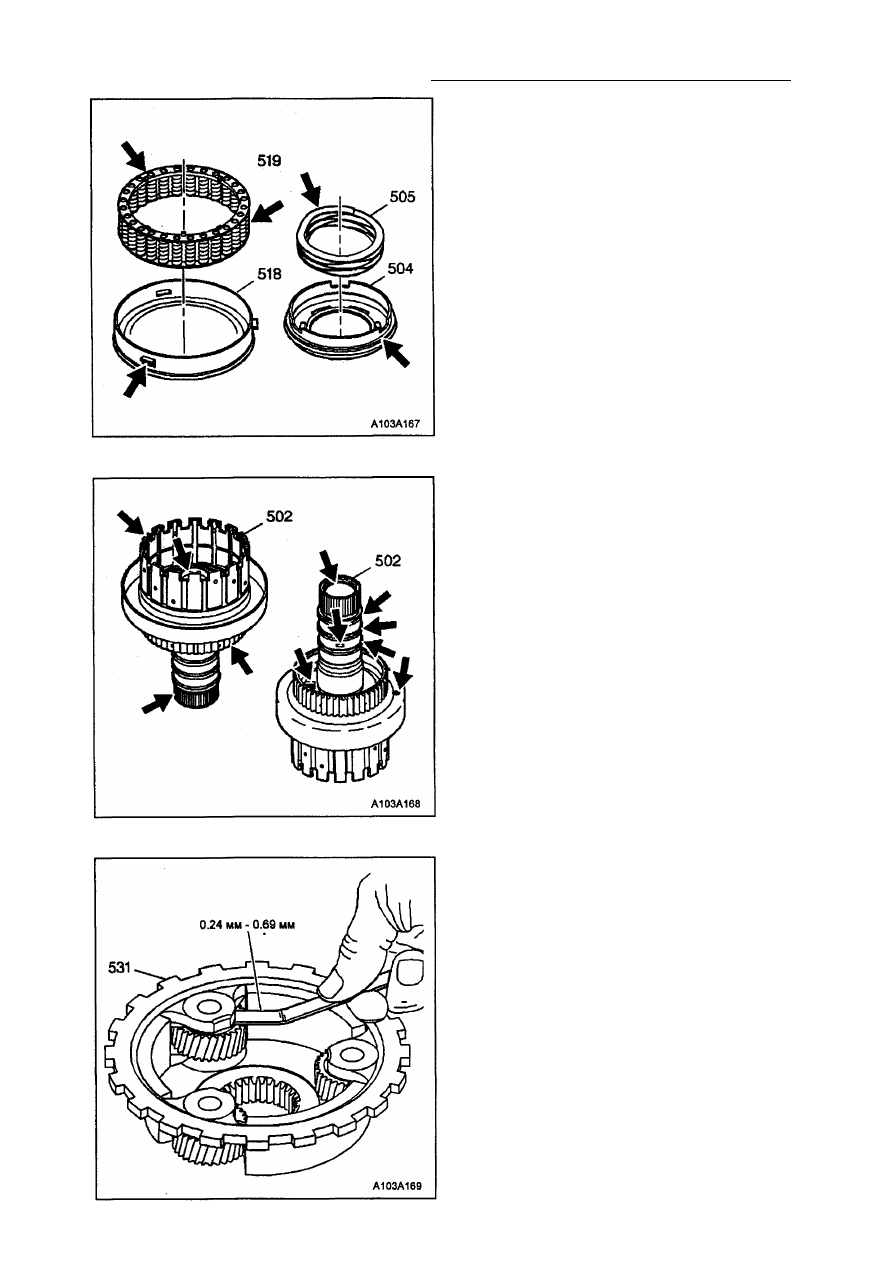

Внимание: Если поршни не имеют дефек­

тов, они могут использоваться повторно. При

повреждении поршня или его уплотнения,
необходимо заменить весь узел.
30. Осмотрите поршни (518 и 504) в сборе с

уплотнением на предмет повреждений
поршня или порезов уплотнения.

3 1 . Осмотрите блок возвратных пружин

(519) фрикциона прямой передачи на
наличие остаточных деформаций или
отсутствие отдельных пружин.

32. Произведите проверку фиксирующих

деталей фрикционов прямой передачи и
торможения двигателем, а также шари­

ковых клапанов на возможность повреж­

дений и на наличие утечки.

33. Произведите проверку каналов для про­

хода рабочей жидкости на возможность

их закупорки.

34. Произведите проверку втулок и под­

шипников на наличие повреждений или
чрезмерного износа.

35. Осмотрите монтажные канавки для уп­

лотнительных колец входного вала на

возможность механических дефектов.

36. Осмотрите шлицы, барабаны и диски

фрикционов на наличие трещин, пов­

реждений или следов чрезмерного из­
носа.

37. Осмотрите все остальные узлы на воз­

можность наличия повреждений или
следов чрезмерного износа.

ИЗМЕРЕНИЕ ОСЕВЫХ ЗАЗОРОВ

САТЕЛЛИТОВ

Внимание: Если величины осевого зазора
находятся за пределами спецификации, за­
мените водило планетарной передачи. Шес­

терни являются неотъемлемой частью во­
дила и отдельно не обслуживаются.

1. С помощью плоского щупа измерьте

осевые зазоры планетарных шестерен

водила. Величина зазора должна на­

ходиться в пределах 0.24-0.69 мм.

2. Промойте и просушите все детали.
