5А -156 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р1811 - Большая длительность процесса переключения при полном

использовании возможностей режима адаптации (окончание)

Пункт

Действие

Величина

Да

Нет

10

(окон­

чание)

• Смещения из нормального положения ленты

тормоза средней/4-й передачи.

• Повреждения ленты тормоза средней/4-й пе­

редачи.

• Проскальзывания ленты тормоза средней/4-й

передачи!

• Внутренних утечек рабочей жидкости между

каналами гидросистемы управления.

• Пористости или повреждения стенок.
• Повреждений прокладки или распределитель­

ной пластины.

• Смещения прокладки или распределительной

пластины из нормального положения.

• Проскальзывания муфты передач переднего

хода.

• Повреждения штока сервоцилиндра включения

тормоза средней/4-й передачи.

• Заедания штока сервоцилиндра включения

тормоза средней/4-й передачи.

• Повреждения поршня сервоцилиндра включе­

ния тормоза средней/4-й передачи.

• Наличия трещин на крышке сервоцилиндра

включения тормоза средней/4-й передачи.

• Наличия утечек крышки сервоцилиндра вклю­

чения тормоза средней/ 4-й передачи.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.11

-

11

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите код из памяти БУТ. Затем

произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из
таблицы

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 157

КОД Р1814

ПЕРЕГРУЗКА ГИДРОТРАНСФОРМАТОРА

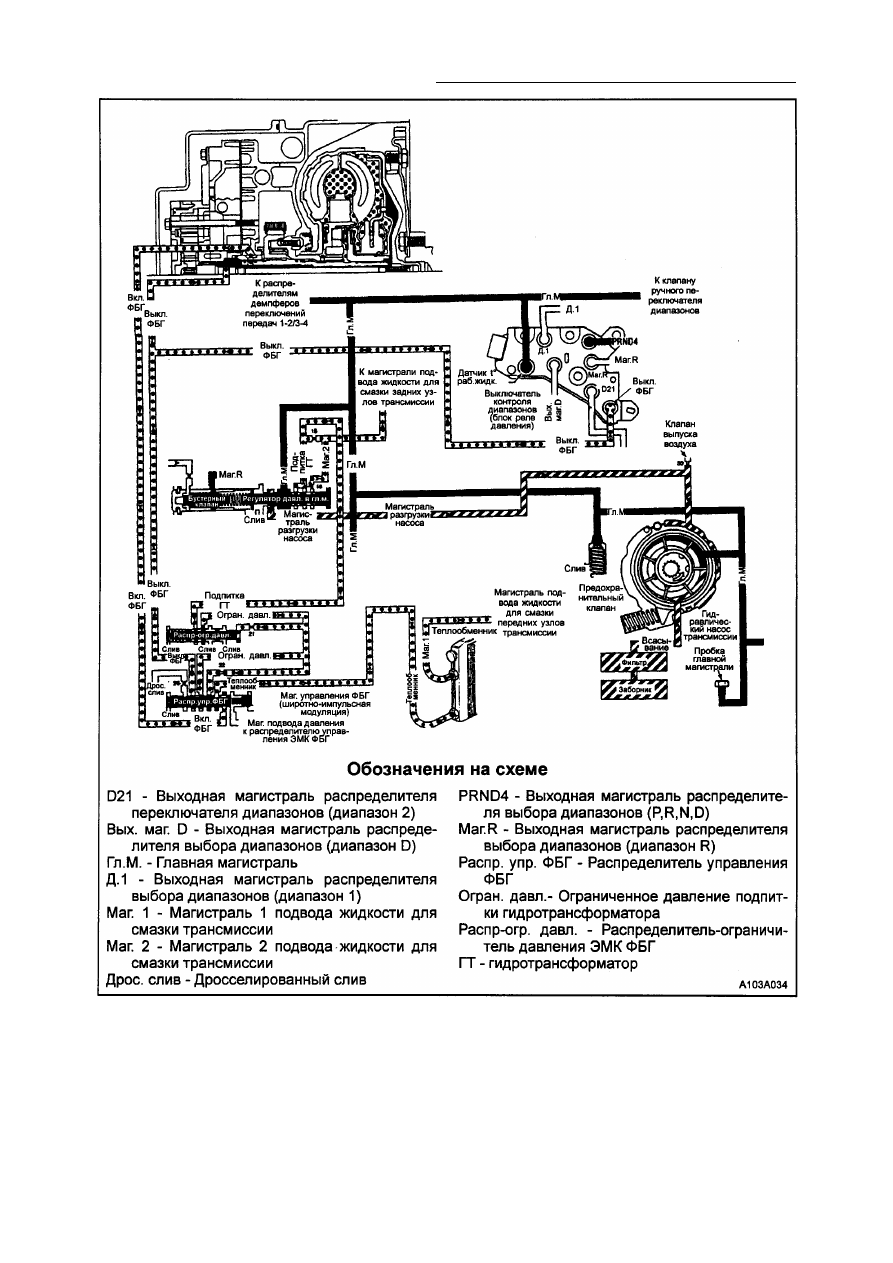

Пояснения к схеме

Данный код контролирует чрезмерно боль­

шой угол открытия ДЗ и скорость проскаль­
зывания ФБГ, когда трансмиссия находится
на диапазоне D. Установившаяся большая
скорость проскальзывания ФБГ будет гене­
рировать чрезмерное количество тепла, от­

даваемое в рабочую жидкость трансмиссии.

Управление автомобилем в таких условиях
является небезопасным и может привести
к повреждению трансмиссии. При перегре­
ве рабочей жидкости трансмиссии менее
эффективно обеспечивается охлаждение,
смазка и промывка узлов трансмиссии.

5А - 158 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

При обнаружении блоком управления транс­
миссией (БУТ) большого по величине отно­
сительного угла открытия ДЗ при большой
скорости проскальзывания ФБГ, устанавли­
вается код Р1814.

Условия для установки кода
• Отсутствие кода Р1791 "Датчик положения

дроссельной заслонки".

• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)

(ДСВыхВ) Р0722 или Р0723.

• Отсутствие кода Р1810 "Неисправность

выключателя контроля диапазонов (блока
реле давления)".

• Угловая скорость вращения выходного ва­

ла трансмиссии менее 1500 об/мин.

• Трансмиссия находится на диапазоне D

или R.

• Относительный угол открытия ДЗ более

50%.

• Скорость проскальзывания ФБГ более

1500 об/мин в течение 8 секунд.

Реакция на установку кода

• Код Р1814 заносится в память БУТ.
Условия стирания кода из памяти БУТ
• Скорость проскальзывания ФБГ менее

1450 об/мин.

• Код можно стереть из памяти с помощью

сканера.

Рекомендации по диагностике

• Разгон автомобиля с одновременным ис­

пользованием тормозов может привести к
установке данного кода.

Описание процедуры проверки

Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.
1. В данном пункте проверяется состояние

и уровень рабочей жидкости трансмис­
сии. При подозрении на неудовлетвори­

тельное состояние рабочей жидкости,

произведите ее замену.

3. В данном пункте производится замена

рабочей жидкости трансмиссии и фильт­
ра. Затем выполняется прокачка (про­

мывка) теплообменника трансмиссии.

Код Р1814 - Перегрузка гидротрансформатора

Пункт

Действие

Величина

Да

Нет

1

Проверьте состояние и уровень рабочей

жидкости трансмиссии.
Завершена ли проверка?

-

Перейти

к п.2

Перейти к

процедурам

проверки

рабочей

жидкости

трансмиссии

2

Имеет ли рабочая жидкость трансмиссии темно-
коричневую окраску и запах гари?

-

Перейти

к п.З

Перейти

к п.4

3

Замените рабочую жидкость трансмиссии и
фильтр. Произведите прокачку теплообменника.
Смотрите «Смена масла и фильтра».
Смотрите «Прокачка теплообменника
трансмиссии».
Завершены ли данные процедуры?

-

Перейти

к п.4

-

4

Предупредите владельца машины, что эксплуа­

тация автомобиля с перегрузкой, использование
автомобиля для буксировки прицепа с нагрузкой,

превышающей предельную, осуществление бук­
сировки прицепа на диапазоне D коробки пере­

дач, а также разгон автомобиля с одновремен­

ным использованием тормозов может вызвать
повреждение трансмиссии.

-

Ремонт

выполнен,

выход из
таблицы

-

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -159

КОД Р1887

НЕИСПРАВНОСТЬ РЕЛЕ ДАВЛЕНИЯ ФРИКЦИОНА БЛОКИРОВКИ

ГИДРОТРАНСФОРМАТОРА

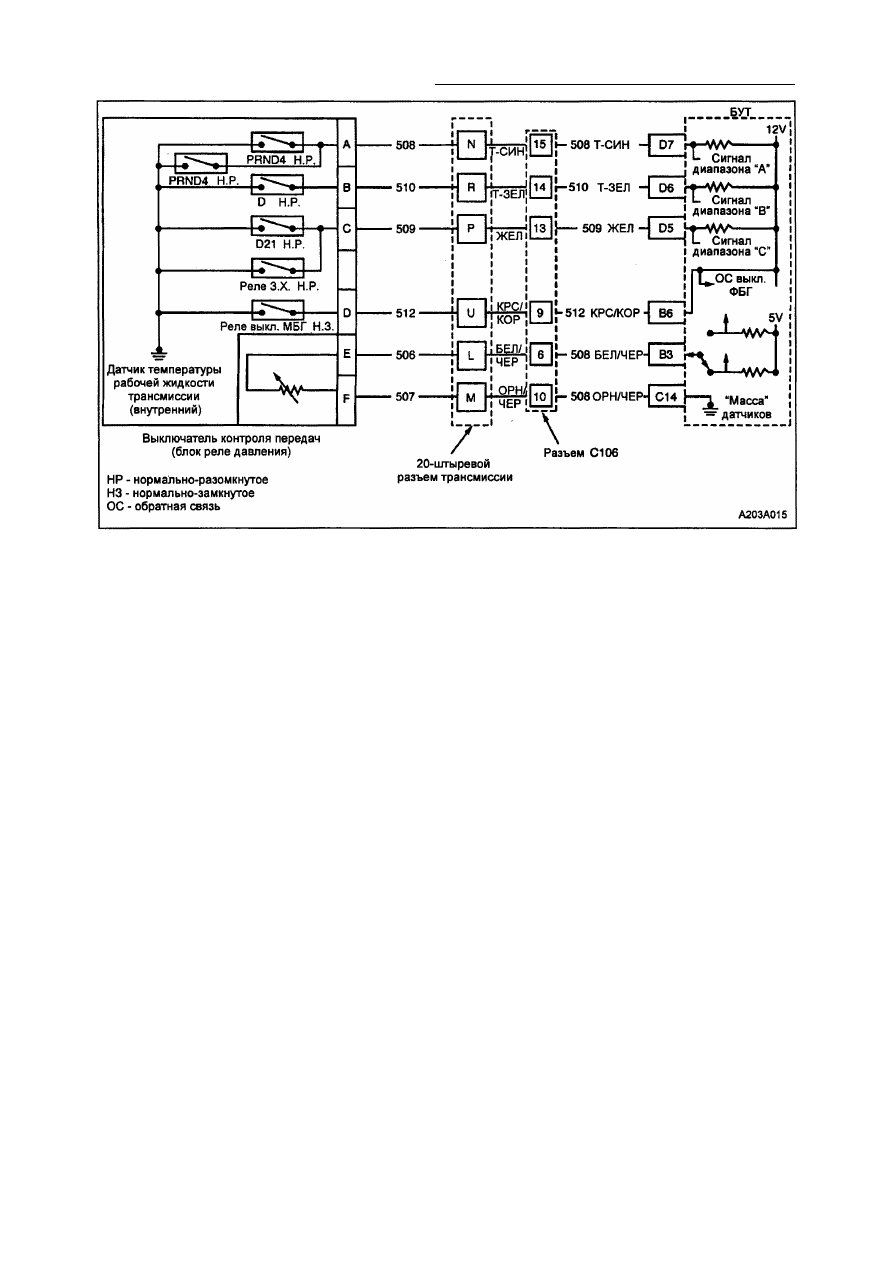

Пояснения к схеме
Реле выключения ФБГ является частью вы­
ключателя контроля диапазонов автомати­
ческой трансмиссии (блока реле давления),
который крепится к панели управления

трансмиссии. Реле выключения ФБГ пред­

ставляет собой нормально-замкнутый кон­
такт. Функцией этого реле является подача
на БУТ сигнала о выключенном состоянии
ФБГ. Это осуществляется давлением жид­
кости в магистрали разгрузки (выключения)
ФБГ, которое воздействует на контакт реле
выключения ФБГ и разрывает цепь. При
этом на БУТ подается сигнал о выключении
ФБГ. При наличии высокого напряжения в
цепи 512, БУТ определяет, что ФБГ находит­
ся в выключенном состоянии.
Если БУТ обнаруживает, что контакт реле
выключения ФБГ находится в разомкнутом
состоянии, указывая на выключенное сос­

тояние ФБГ, а скорость скольжения ФБГ
указывает на то, что ФБГ включен, устанав­
ливается код Р1887.
Условия для установки кода

• Отсутствие кодов датчика угловой ско­

рости входного вала (ДСВхВ) Р0716 или
Р0717.

• Отсутствие кода Р0741 "Не включается

фрикцион блокировки гидротрансформа­

тора".

• Отсутствие кода Р0742 "Не выключается

фрикцион блокировки гидротрансформа­

тора".

• Двигатель работает.
• Трансмиссия находится на диапазоне D4.
• Подана команда на включение ФБГ.
• Скорость скольжения ФБГ находится в

пределах от -20 об/мин до 20 об/мин.

• Реле выключения ФБГ находится в ра­

зомкнутом состоянии.

• Все указанные состояния имеют место в

течение 8 секунд.

Реакция на установку кода

• После двух последовательных циклов с от­

личными от нормы параметрами, БУТ дает

команду на включение сигнальной лампы.

• Блокируется обновление параметров ре­

жима адаптации.

• Запрещается блокировка гидротрансфор­

матора.

• Код Р1887 заносится в память БУТ.
Условия стирания кода из памяти БУТ
• Если в течение трех последовательных

циклов зажигания имеют место следую­
щие состояния:
-Отсутствие кодов датчика угловой ско­

рости входного вала (ДСВхВ) Р0716 или
Р0717.
