5А - 20 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

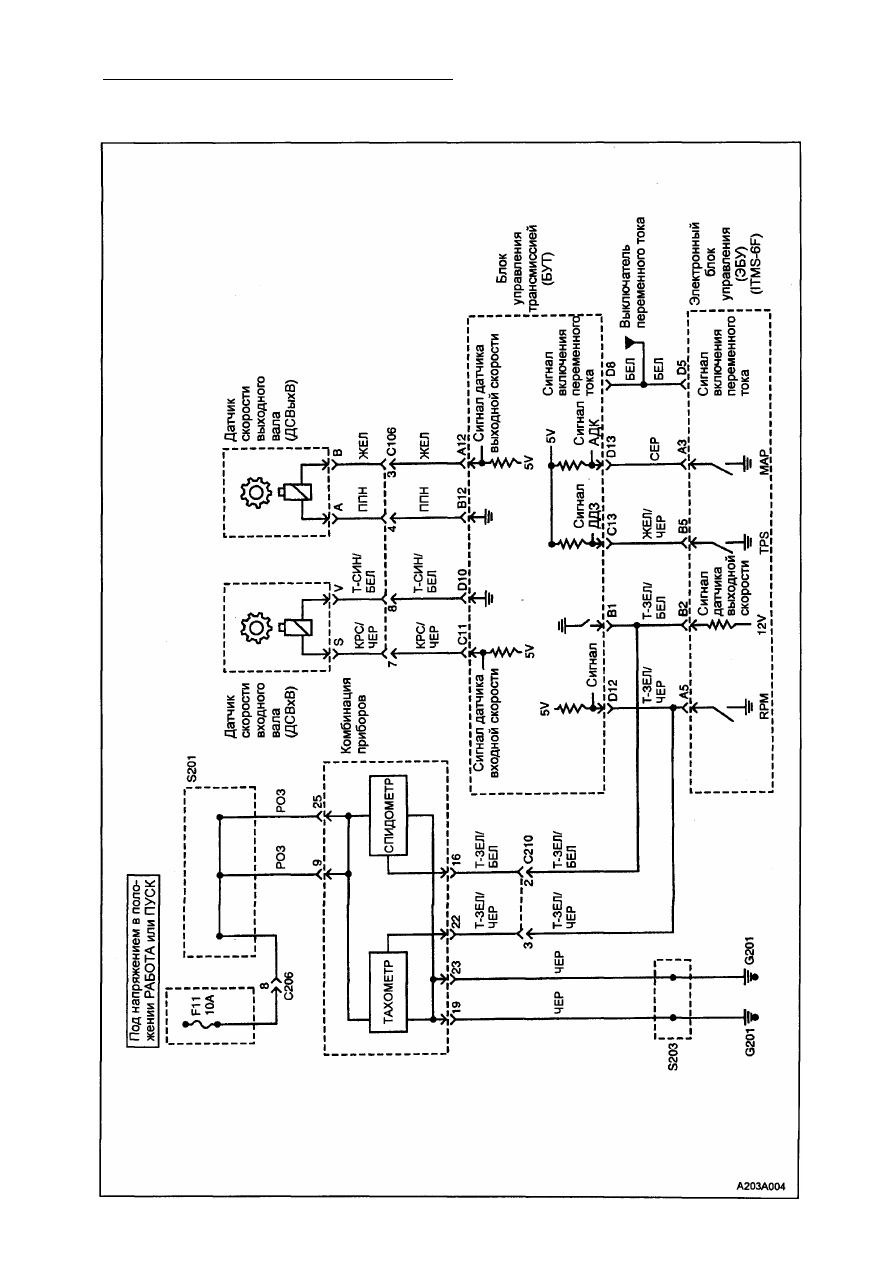

БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (4 ИЗ 4)

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 21

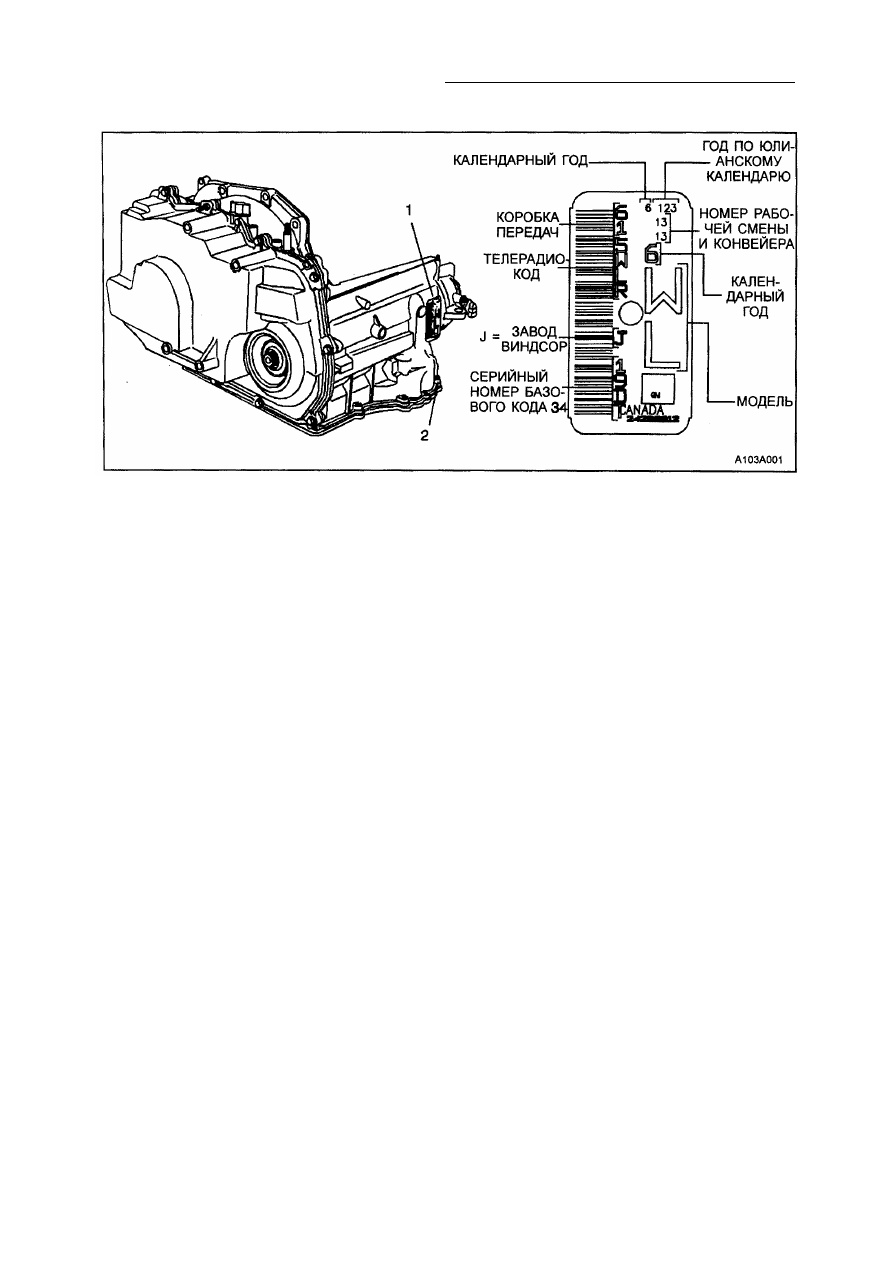

И Д Е Н Т И Ф И К А Ц И О Н Н А Я  Т А Б Л И Ч К А  К О Р О Б К И  П Е Р Е Д А Ч

5А - 22 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

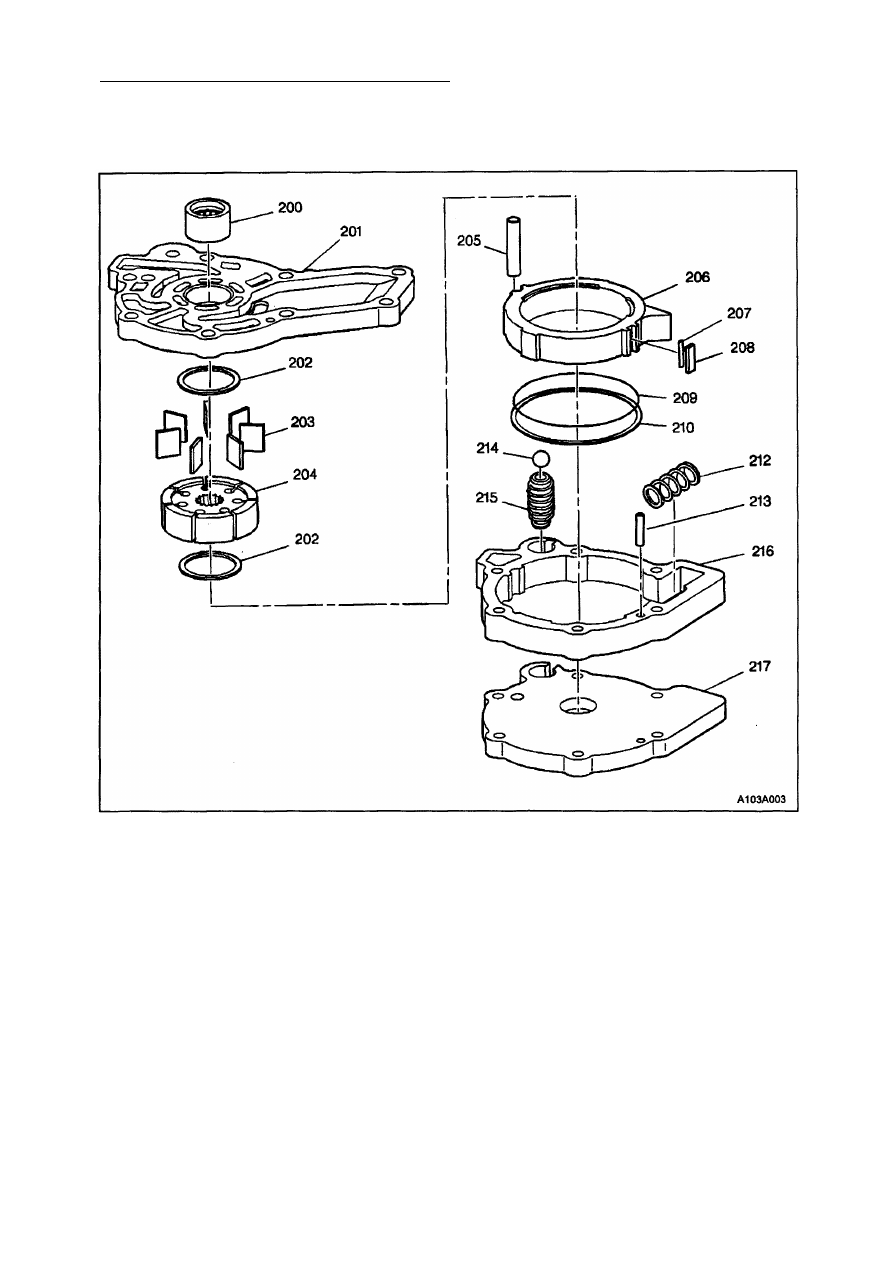

ГИДРАВЛИЧЕСКИЙ НАСОС ТРАНСМИССИИ

200. Узел подшипника с уплотнением 209. Уплотнение статора

201. Распределительная пластина насоса 210. Уплотнение статора

202. Уплотнения ротора 212. Пружина статора

203. Лопасти 213. Установочный штифт

204. Ротор 214. Шарик предохранительного клапана

205. Ось статора 215. Пружина предохранительного клапана

206. Качающийся статор 216. Корпус насоса

207. Прижим уплотнения 217. Крышка

208. Уплотнение статора

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 23

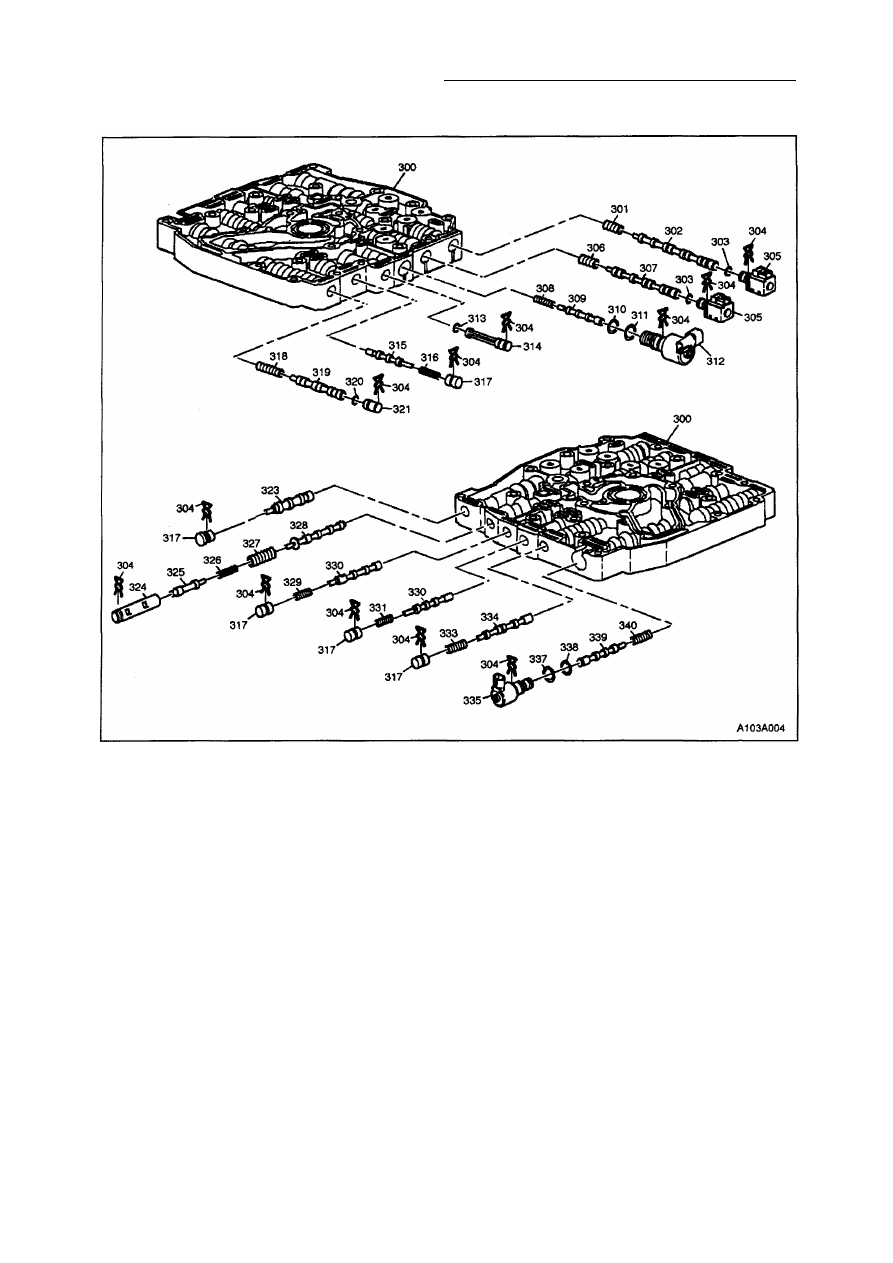

ГИДРАВЛИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

300. Корпус панели управления
301. Пружина клапана распределителя

переключения 1-2

302. Клапан распределителя переключения

1-2

303. Уплотнительное кольцо (ЭМК А и

ЭМК В)

304. Пружинный хомут
305. ЭМК (А и В) переключения передач
306. Пружина клапана распределителя

переключения 2-3

307. Клапан распределителя переключения

2-3

308. Пружина клапана регулятора

давления по нагрузке

309. Клапан регулятора давления по

нагрузке

310. Уплотнительное кольцо ЭМК

регулятора давления

311. Уплотнительное кольцо ЭМК

регулятора давления

312. ЭМК регулятора давления
313. Уплотнительное кольцо фильтра

314. Фильтр гидравлического контура ЭМК
315. Клапан ограничителя давления в

гидравлическом контуре ЭМК

316. Пружина клапана ограничителя

давления в гидравлическом контуре

ЭМК

317. Пробка
318. Пружина клапана распределителя

переключения 3-4

319. Клапан распределителя переключения

3-4

320. Уплотнительное кольцо

распределителя переключения 3-4

321. Пробка распределителя

переключения 3-4

322. Пружина клапана распределителя

демпферов переключения 1-2, 3-4

323. Клапан распределителя демпферов

переключения 1-2, 3-4

324. Втулка бустерного клапана
325. Бустерный клапан регулятора

давления

326. Пружина бустерного клапана
