5А -16 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ (окончание)

ПРИНЦИПИАЛЬНЫЕ И МОНТАЖНЫЕ СХЕМЫ

Цвета проводов и другие обозначения на схемах данного подраздела:

• СЕР-серый
• КРС-красный
• РОЗ-розовый

• КОР-коричневый
• ЧЕР-черный

• ОРН-оранжевый
• БЕЛ-белый
• ГОЛ-голубой
• Т-СИН-темно-синий
• ЗЕЛ-зеленый
• Т-ЗЕЛ- темно-зеленый
• ЖЕЛ -желтый
• ППН- пурпурный

• S - Стыковочный соединитель
• С-Разъем
• G-Земля, корпус
• F - Предохранитель
• ALDL - Диагностическая связь с механиз­

мом

• ЕСМ - Электронный блок управления (ЭБУ)

• EF-Предохранитель
• IP-Приборный щиток
• ISS - Датчик угловой скорости входного

вала (ДСВхВ)

• MAP - Абсолютное давление коллектора

(АД К)

• OSS - Датчик угловой скорости выходного

вала (ДСВыхВ)

• PCS - Электромагнитный клапан регуля­

тора давления (ЭРД)

• PRND4 - Выходная магистраль распреде­

лителя переключения диапазонов (диапа­
зоны Р, R, N, D4)

• RPM-об/мин
• ТСС - Фрикцион блокировки гидротранс­

форматора (ФБГ)

• TCM - Блок управления трансмиссией

(БУТ)

• TPS - Датчик положения дроссельной

заслонки (ДДЗ)

• VSS - Датчик скорости автомобиля (ДСА)
• АКП-Автоматическая коробка передач

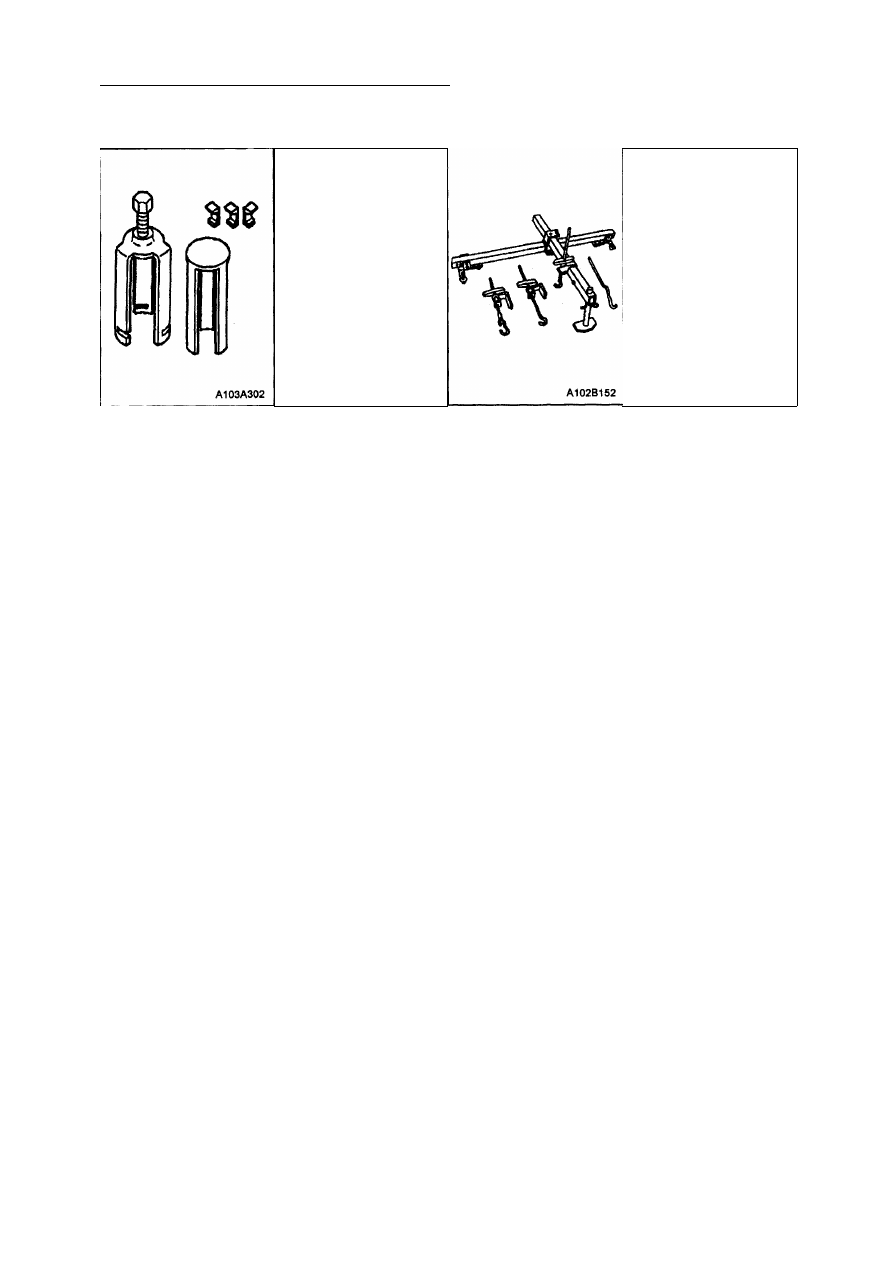

Набор

приспособлений

для демонтажа

уплотнений

гидротрансфор­

матора

J 41103

Опорное крепление

двигателя

J 28467-В

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 17

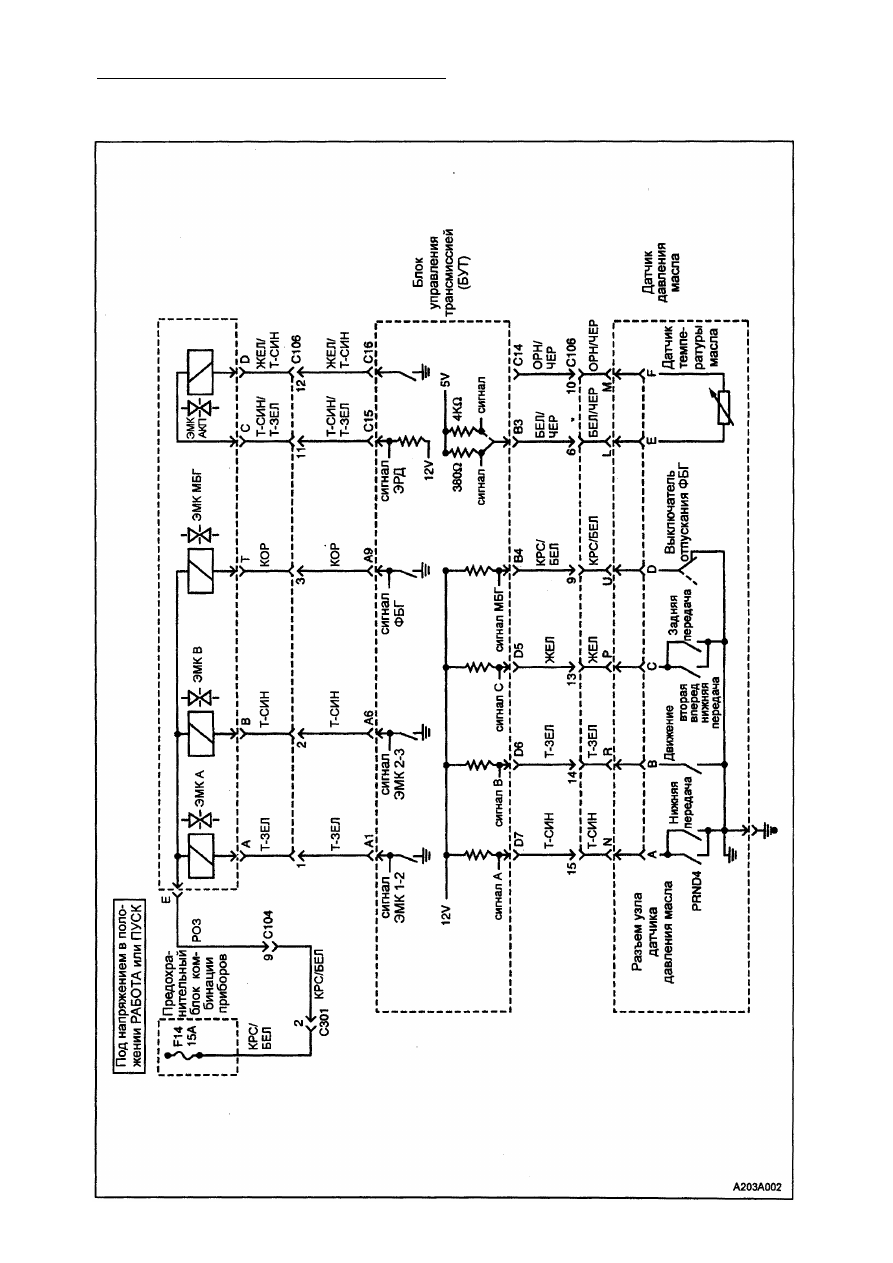

БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (1 ИЗ 4)

5А -18 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

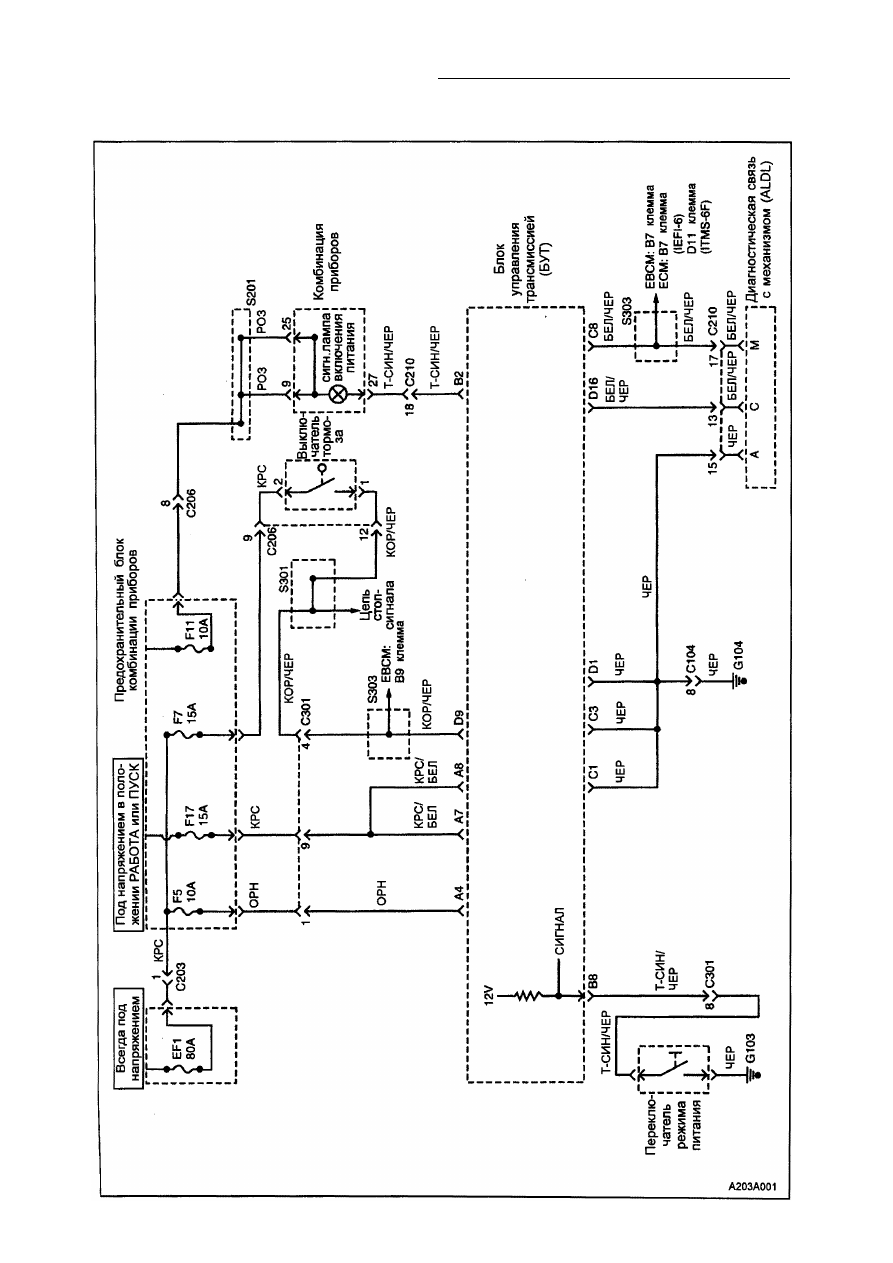

БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (2 ИЗ 4)

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -19

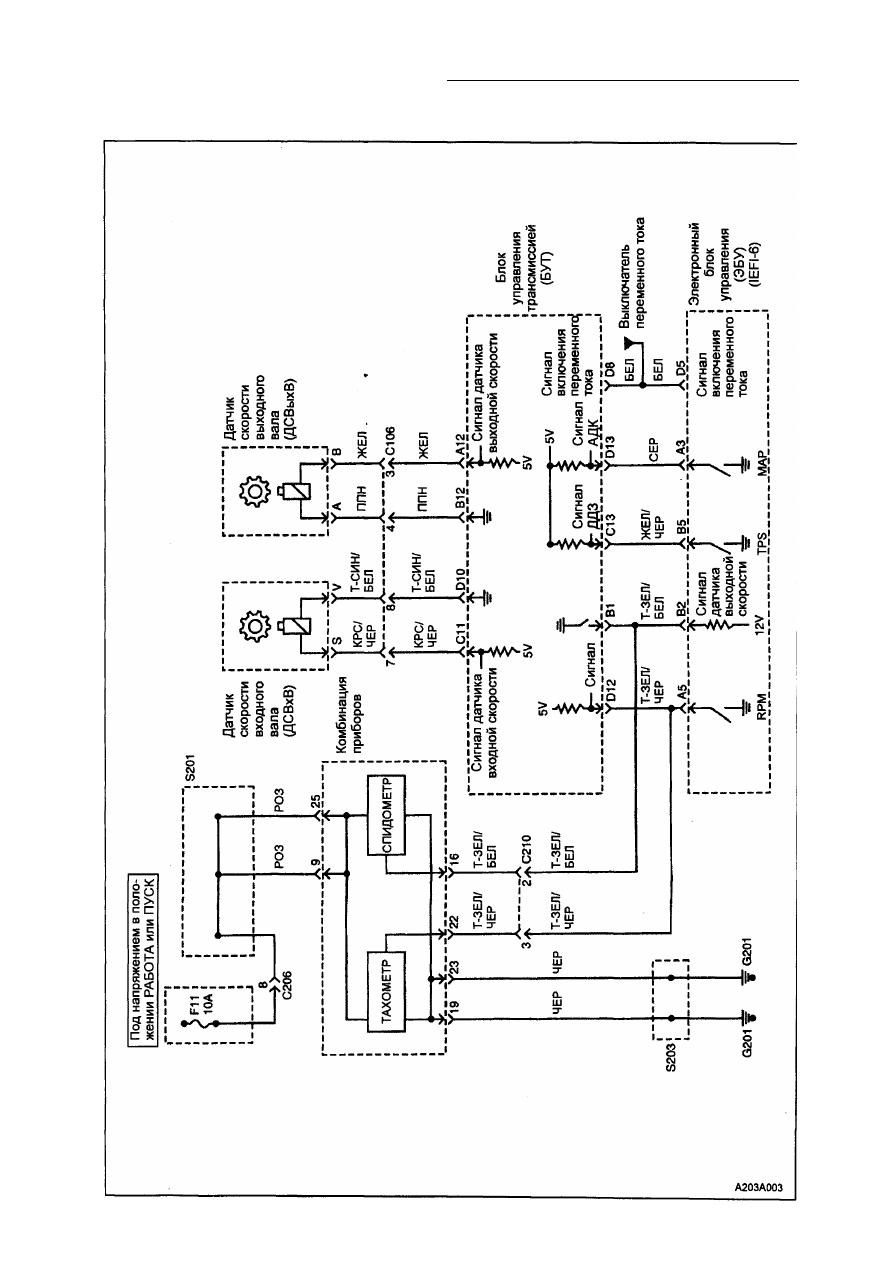

БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (3 ИЗ 4)
