1F-180 КОНТРОЛЬ ДВИГАТЕЛЯ

Код 25 - Низкое напряжение датчика температуры воздуха коллектора

(1.3L и 1.5L SOHC IEFI-6)

Пункт

Действие

Величина

Да

Нет

1

Была ли выполнена диагностическая проверка

системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Подсоедините сканер к диагностическому разъему.

2. Прогрейте двигатель до рабочей температуры.

Находятся ли показания датчика температуры
воздуха коллектора (ТВК) на дисплее сканера в
указанных пределах?

10-80°С

Перейти к

«Рекомен­

дациям по

диагнос­

тике»

Перейти

к п. 3

3

1. Выключите зажигание.

2. Отсоедините разъем датчика ТВК.
3. Замкните клеммы разъема датчика ТВК.
4. Включите зажигание.
Показания температуры датчика ТВК на дисплее

диагностирующего прибора выше указанной

величины?

Выше

180°С

Перейти

к п. 4

Перейти

к п. 5

4

Произведите проверку на возможность повреждения
разъема или клемм разъема датчика ТВК.
Обнаружена ли неисправность?

-

Перейти

к п. 10

Перейти

к п. 9

5

Измерьте напряжение между клеммами 1 и 2
разъема датчика ТВК.
Находится ли величина измеренного напряжения в

указанных пределах?

4.5-5.5 В

Перейти

к п. 11

Перейти

к п. 6

6

Измерьте напряжение между клеммой 2 разъема

датчика ТВК и «-» аккумуляторной батареи.

Находится ли величина измеренного напряжения в
указанных пределах?

4.5-5.5 В

Перейти

к п. 7

Перейти

к п. 8

7

1. Выключите зажигание.

2. Проверьте проводку на участке между клеммой 1

разъема датчика ТВК и клеммой А11 разъема
БЭК, на обрыв или замыкания на аккумулятор.

Обнаружена ли неисправность?

-

Перейти

к п. 10

Перейти

к п. 11

8

1. Выключите зажигание.

2. Проверьте проводку на участке между клеммой 2

разъема датчика ТВК и клеммой D3 разъема БЭК,
на возможность обрыва или замыкания на
аккумулятор.

Обнаружена ли неисправность?

-

Перейти

к п. 10

Перейти

к п. 11

9

1. Выключите зажигание.

2. Замените датчик ТВК.
3. Сотрите все коды из памяти БЭК.

4. Прогрейте двигатель до рабочей температуры.
5. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 181

Код 25 - Низкое напряжение датчика температуры воздуха коллектора

(1.3L и 1.5L SOHC IEFI-б) (окончание)

Пункт

Действие

Величина

Да

Нет

10

1. Выключите зажигание.

2. Отремонтируйте электропроводку или клеммы
разъема при необходимости.

3. Сотрите все коды из памяти БЭК.
4. Прогрейте двигатель до рабочей температуры.
5. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

11

1. Замените БЭК.

2. Прогрейте двигатель до рабочей температуры.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

1F-182 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД НЕИСПРАВНОСТЕЙ 25

НИЗКОЕ НАПРЯЖЕНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА КОЛЛЕКТОРА

(1.3L SOHC И 1.6L DOHC ITMS-6F)

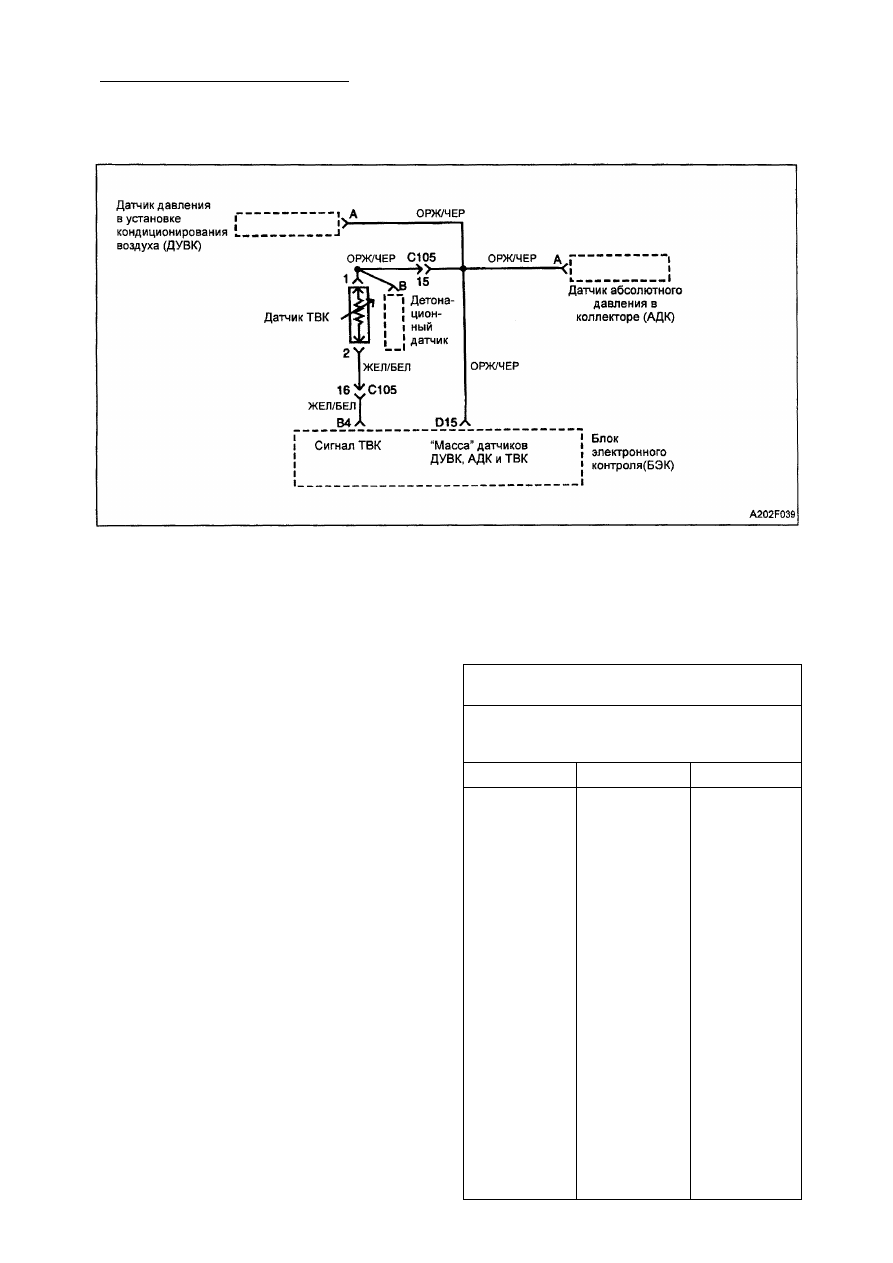

Пояснения к схеме

Датчик температуры воздуха коллектора

(ТВК) представляет собой термистор, кото­
рый измеряет температуру воздуха, посту­
пающего в двигатель. Блок электронного
контроля (БЭК) через сопротивление по­

дает напряжение 5 В к датчику ТВК. При

низкой температуре воздуха, сопротив­

ление датчика ТВК велико. В результате

чего БЭК считывает высокую величину
напряжения сигнала в контуре ТВК. При
теплом состоянии всасываемого воздуха,
сопротивление датчика уменьшается,

вследствие чего становится ниже напря­

жение, поступающее к БЭК.

Условия  д л я установки кода 25
• Двигатель работает более 120 секунд.
• Напряжение сигнала датчика ТВК ука­

зывает на температуру воздуха ниже
-38.5°С.

Рекомендации по  д и а г н о с т и к е

Осмотрите жгут электропроводки на воз­

можность повреждения. Если он находится
в нормальном состоянии, тогда выведите
на дисплей диагностирующего прибора
показания датчика ТВК, и пошевелите
разъемы и жгуты электропроводки, относя­
щиеся к этому датчику. Изменения показа­
ний на дисплее будет указывать на место
повреждения.

О п и с а н и е  п р о ц е д у р ы  п р о в е р к и

Нумерация соответствует номерам пунктов
в диагностической таблице.
6. В данном пункте проверяется наличие
напряжения и "массы" от БЭК.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ

ДАТЧИКА ОТ ТЕМПЕРАТУРЫ

(ПРИБЛИЗИТЕЛЬНО)

°С

°F

Ом

100

212

177

90

194

241

80

176

332

70

158

467

60

140

667

50

122

973

45

113

1188

40

104

1459

35

95

1802

30

86

2238

25

77

2796

20

68

3520

15

59

4450

10

50

5670

5

41

7280

0

32

9420

-5

23

12300

-10

14

16180

-15

5

21450

-20

-4

28680

-30

-22

52700

-40

-40

100700

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-183

Код 25 - Низкое напряжение датчика температуры воздуха коллектора

(1.3L SOHC и 1.6L DOHC 1TMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Была ли выполнена диагностическая проверка

системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Подсоедините сканер к диагностическому разъему.

2. Прогрейте двигатель до рабочей температуры.

Находятся ли показания датчика температуры
воздуха коллектора (ТВК) на дисплее сканера в

указанных пределах?

10-80°С

Перейти к

«Рекомен­

дациям по

диагнос­

тике»

Перейти

к п. 3

3

1. Выключите зажигание.

2. Отсоедините разъем датчика ТВК.

3. Замкните клеммы разъема датчика ТВК.
4. Включите зажигание.
Показания температуры датчика ТВК на дисплее

диагностирующего прибора выше указанной

величины?

Выше

180°С

Перейти

к п. 4

Перейти

к п. 5

4

Произведите проверку на возможность повреждения
разъема или клемм разъема датчика ТВК.
Обнаружена ли неисправность?

-

Перейти

к п. 10

Перейти

к п. 9

5

Измерьте напряжение между клеммами 1 и 2
разъема датчика ТВК.
Находится ли величина измеренного напряжения в
указанных пределах?

4.5-5.5 В

Перейти

к п. 11

Перейти

к п. 6

6

Измерьте напряжение между клеммой 2 разъема

датчика ТВК и «-» аккумуляторной батареи.

Находится ли величина измеренного напряжения в

указанных пределах?

4.5-5.5 В

Перейти

к п. 7

Перейти

к п. 8

7

1. Выключите зажигание.

2. Проверьте проводку на участке между клеммой 1

разъема датчика ТВК и клеммой D15 разъема
БЭК, на обрыв или замыкание на аккумулятор.

Обнаружена ли неисправность?

-

Перейти

к п. 10

Перейти

к п. 11

8

1. Выключите зажигание.

2. Проверьте проводку на участке между клеммой 2

разъема датчика ТВК и клеммой В4 разъема БЭК,
на возможность обрыва или замыкания на
аккумулятор.

Обнаружена ли неисправность?

-

Перейти

к п. 10

Перейти

к п. 11

9

1. Выключите зажигание.

2. Замените датчик ТВК.
3. Сотрите все коды из памяти БЭК.
4. Прогрейте двигатель до рабочей температуры.
5. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-
