6. Открутите болт датчика положения ко­

ленчатого вала.

7. Снимите датчик положения коленчато­

го вала.

8. Снимите масляный картер. См. главу

"Масляный картер" в этом разделе.

9. Снимите подающий трубопровод мас­

ляного насоса и болты опорного крон­

штейна.

10. Снимите подающий трубопровод мас­

ляного насоса.

11. Снимите стопорные болты масляного

насоса.

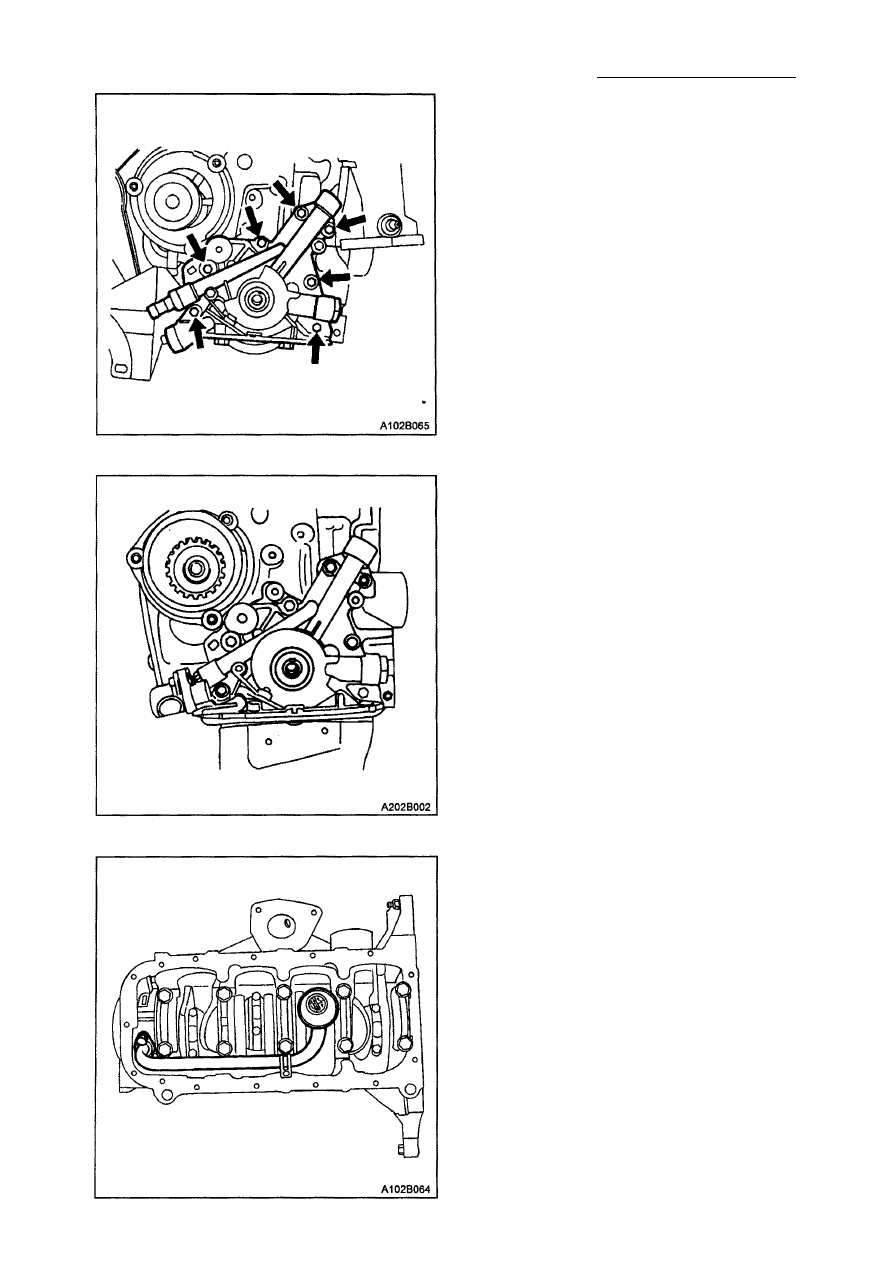

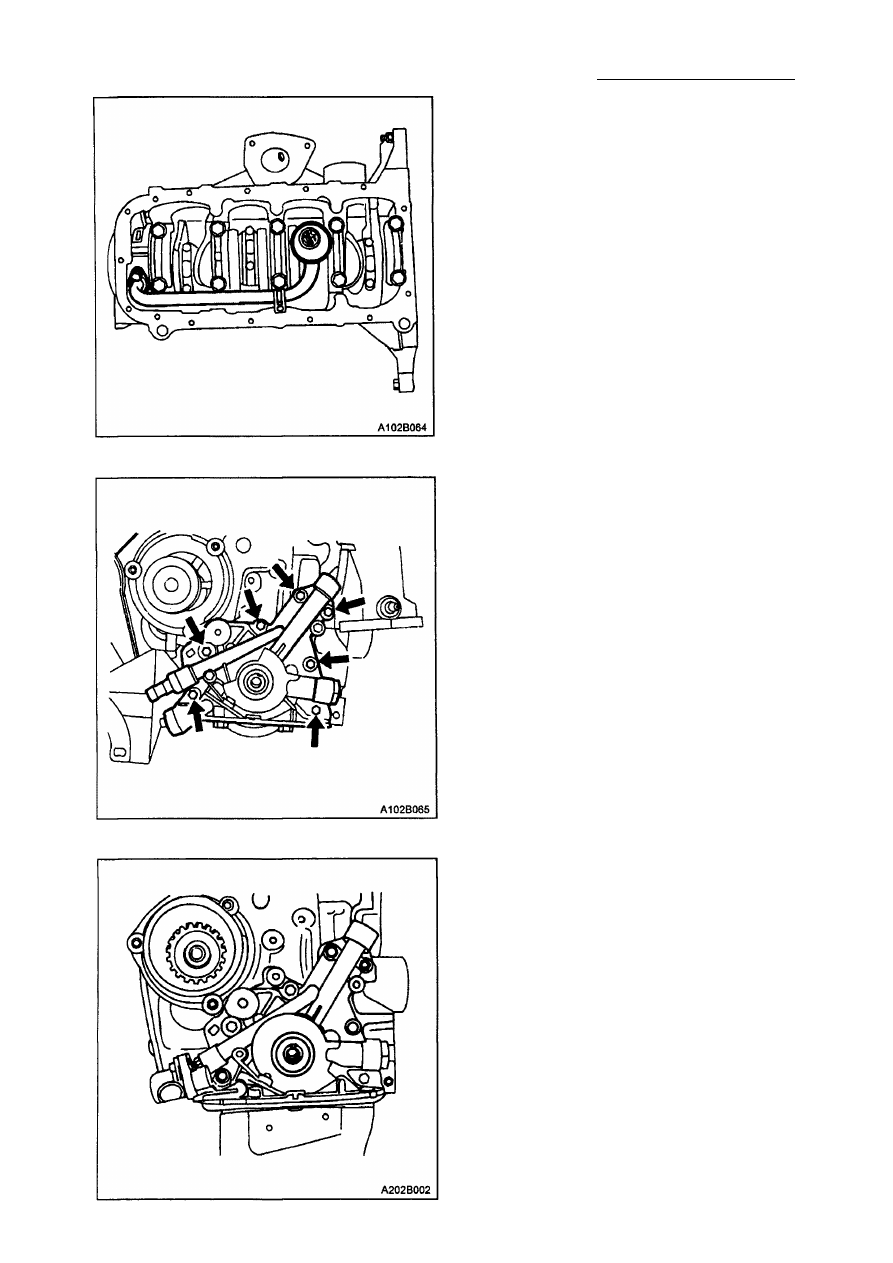

12. Тщательно отделите масляный насос

и прокладку от блока цилиндров двига­

теля и масляного картера.

13. Снимите масляный насос.

Процедура осмотра

1. Почистите масляный насос и сопря­

женные поверхности прокладки блока

цилиндров двигателя.

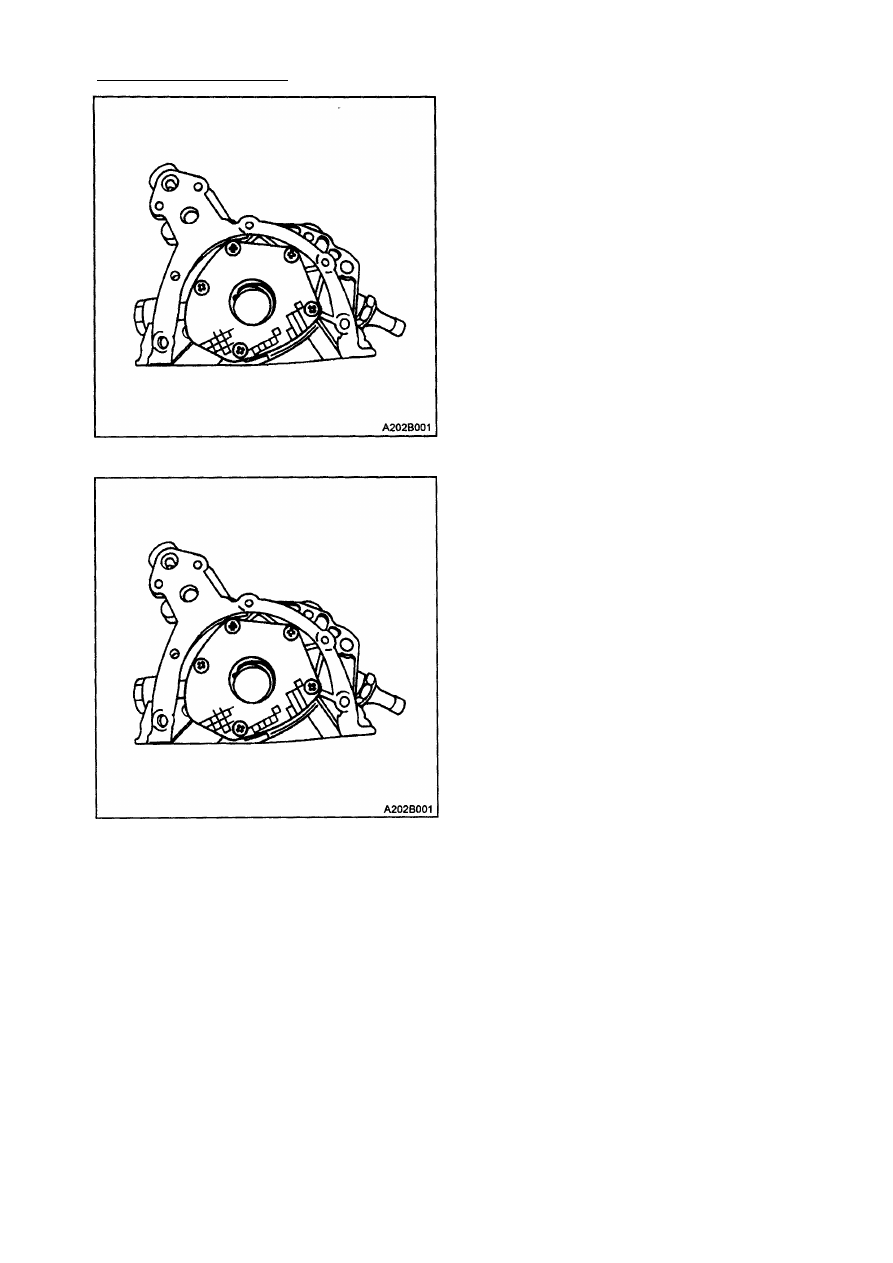

2. Открутите болт перепускного кла­

пана.

3. Снимите перепускной клапан и пру­

жину.

4. Снимите уплотнение масляный насос -

коленчатый вал.

1С-42 ДВИГАТЕЛЬ DOHC

5. Открутите болты задней крышки мас­

ляного насоса.

6. Снимите заднюю крышку.

7. Почистите корпус масляного насоса и

все детали корпуса масляного насоса.

8. Осмотрите все детали на предмет из­

носа. См. главу "Спецификации двига­
теля" в этом разделе.

9. Покройте все детали масляного насо­

са чистым моторным маслом и снова
установите их.

Примечание: Заполните полость меха­
низма масляного насоса маслом для
обеспечения начального этапа работы
масляного насоса. Если вы этого не сде­

лаете, то можете нанести вред двигателю.

®

10. Применяйте Loctite 242 для болтов

задней крышки и установите заднюю

крышку масляного насоса вместе с
болтами.

Затяжка
Затяните болты задней крышки с уси­
лием 6 Н•м.

11. Установите перепускной клапан, пру­

жину, шайбу и болт.
Затяжка

Затяните болт перепускного клапана с
усилием 30 Н•м.

ДВИГАТЕЛЬ DOHC 1С-43

Процедура установки

1. Используйте Loctite

®

 242 для смазки

болтов масляного насоса и полосу
герметика, вулканизированного при
комнатной температуре для новой
прокладки масляного насоса.

2. Установите прокладку на масляный

насос и установить масляный насос на
блок цилиндров двигателя со стопор­
ными болтами.
Затяжка
Затяните стопорные болты масляного
насоса с усилием 10 Н•м.

3. Установите новый масляный насос на

уплотнение коленчатого вала. Нане­
сите тонким слоем смазку на край уп­
лотнения.

4. Нанесите слой Локтит

®

 242 на резьбо­

вые соединения подающего трубо­
провода масляного насоса и болты
опорного кронштейна.

5. Установите подающий трубопровод

масляного насоса и болты.
Затяжка
Затяните подающий трубопровод мас­
ляного насоса и болты опорного крон­
штейна с усилием 10 Н•м.

1С-44 ДВИГАТЕЛЬ DOHC

6. Установите масляный картер. См. гла­

ву "Масляный картер" в этом раз­
деле.

7. Установите датчик положения колен­

чатого вала и болт.
Затяжка
Затяните стопорный болт датчика по­
ложения коленчатого вала с усилием

10 Н•м.

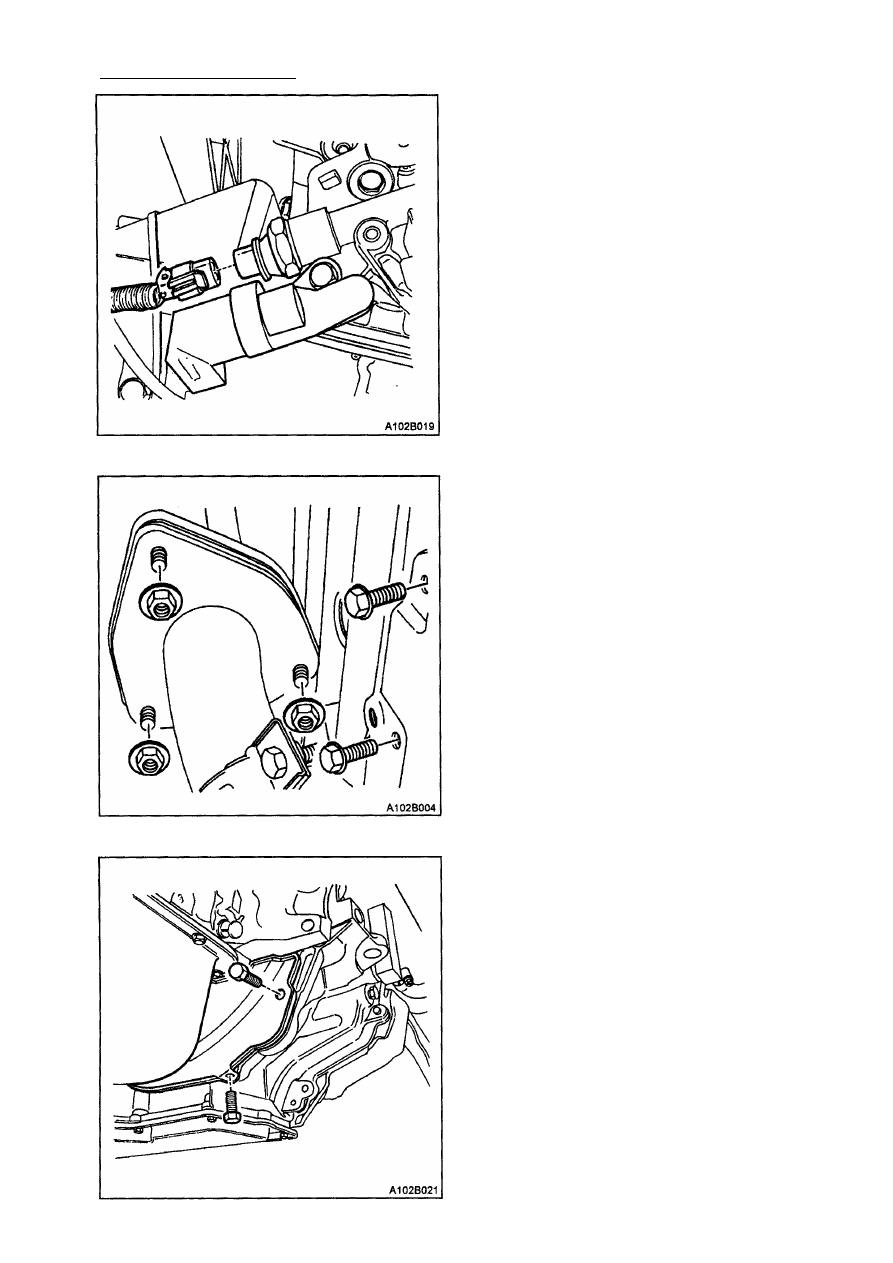

8. Подсоедините колодку переключателя

давления масла.

9. Установите заднюю крышку зубчатого

ремня привода распредвала.

10. См. главу "Задняя крышка зубчатого

ремня привода распредвала" в этом
разделе.

11. Установите насос усилителя рулевого

управления, если такой имеется. См.

Раздел 6В, "Насос рулевого управ­

ления с усилителем".

12. Установите зубчатый ремень привода

распредвала. См. главу "Зубчатый ре­
мень привода распредвала" в этом

разделе.

13. Подсоедините отрицательный провод

аккумуляторной батареи.

М А С Л Я Н Ы Й  К А Р Т Е Р

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите правое переднее колесо.

См. Раздел 2Е, "Шины и колеса".

3. Снимите правый передний противо-

брызговой щиток.

4. Слейте моторное масло из картера

двигателя.

5. Открутите стопорные гайки выпускного

трубопровода с выпускного коллектора

и болты на кронштейне.

6. Открутите стопорные гайки выпускного

трубопровода с каталитического ней­
трализатора или соединительного

патрубка.

7. Снимите выпускной трубопровод.
8. Снимите маховик или болты контроль­

ной крышки маховика.

9. Снимите маховик или контрольную

крышку маховика.
