Дэу Ланос. Руководство по ремонту - часть 93





ДВИГАТЕЛЬ DOHC 1С - 29

ПРОВЕРКА И РЕГУЛИРОВКА

ЗУБЧАТОГО РЕМНЯ ПРИВОДА

РАСПРЕДВАЛА

(Показан левосторонний привод, пра­

восторонний привод-аналогичный)

Необходимые инструменты:
Регулятор для зубчатого ремня привода
распредвала J-42492

Динамометр КМ-470-В

Процедура регулировки

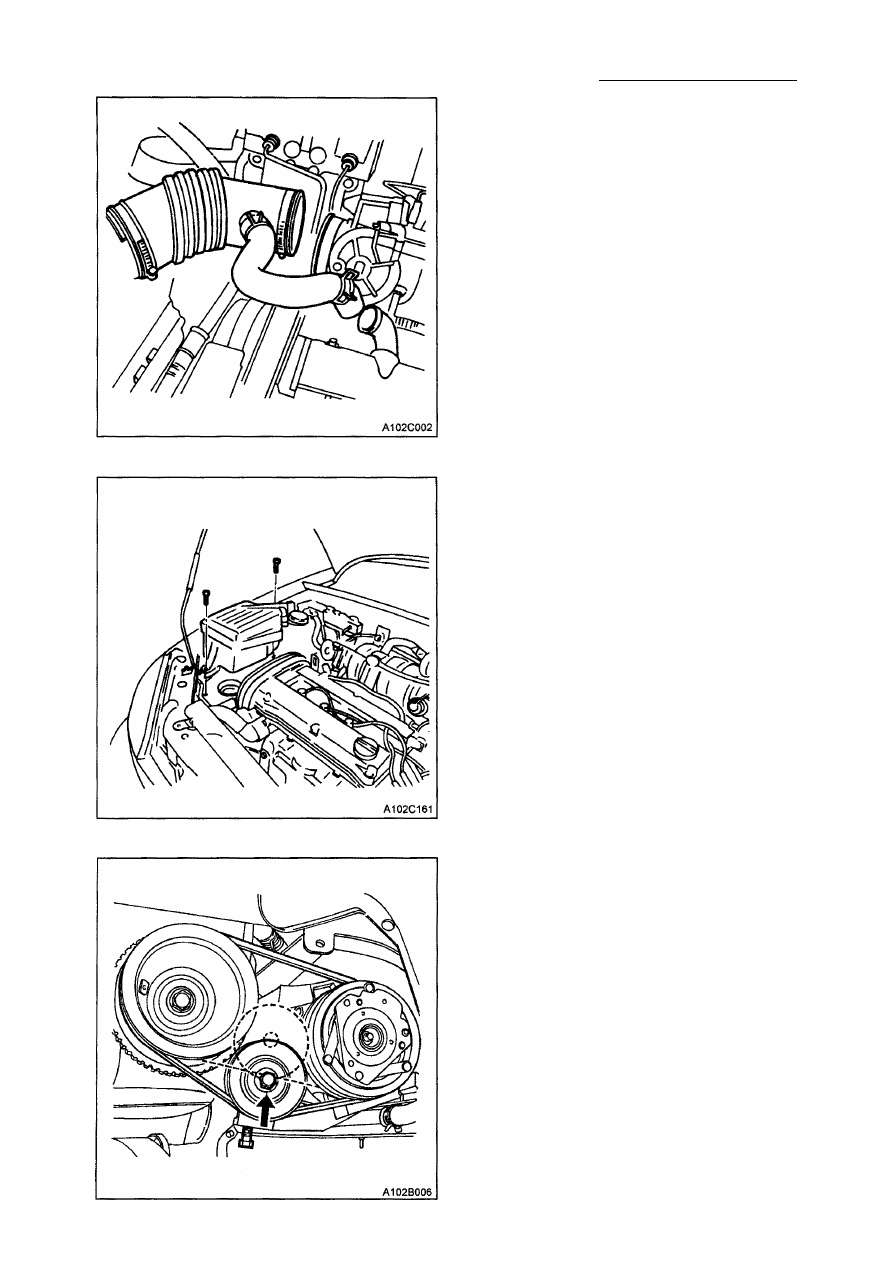

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отсоедините колодку датчика темпе­

ратуры воздуха.

3. Отсоедините впускной воздушный

трубопровод от корпуса дросселя.

4. Отсоедините всасывающую трубу дви­

гателя от крышки газораспредели­

тельного механизма.

5. Открутите болты корпуса воздухо­

очистителя.

6. Снимите корпус воздухоочистителя.
7. Снимите правое переднее колесо. См.

Раздел 2Е "Шины и колеса".

8. Снимите правый передний противо-

брызговой щиток.

9. Снимите приводной ремень компрес­

сора, если он имеется.

10. Снимите приводной ремень генера­

тора.

11. Открутите болты шкива насоса усили­

теля рулевого управления, если тако­

вой имеется.

Внимание: Отожмите двигатель к аккуму­

ляторной батарее, чтобы снять шкив насо­
са усилителя рулевого управления.

12. Снимите шкив насоса усилителя ру­

левого управления, если он имеется.

13. Снимите болт шкива коленчатого вала.
14. Снимите шкив коленчатого вала.

1С-30 ДВИГАТЕЛЬ DOHC

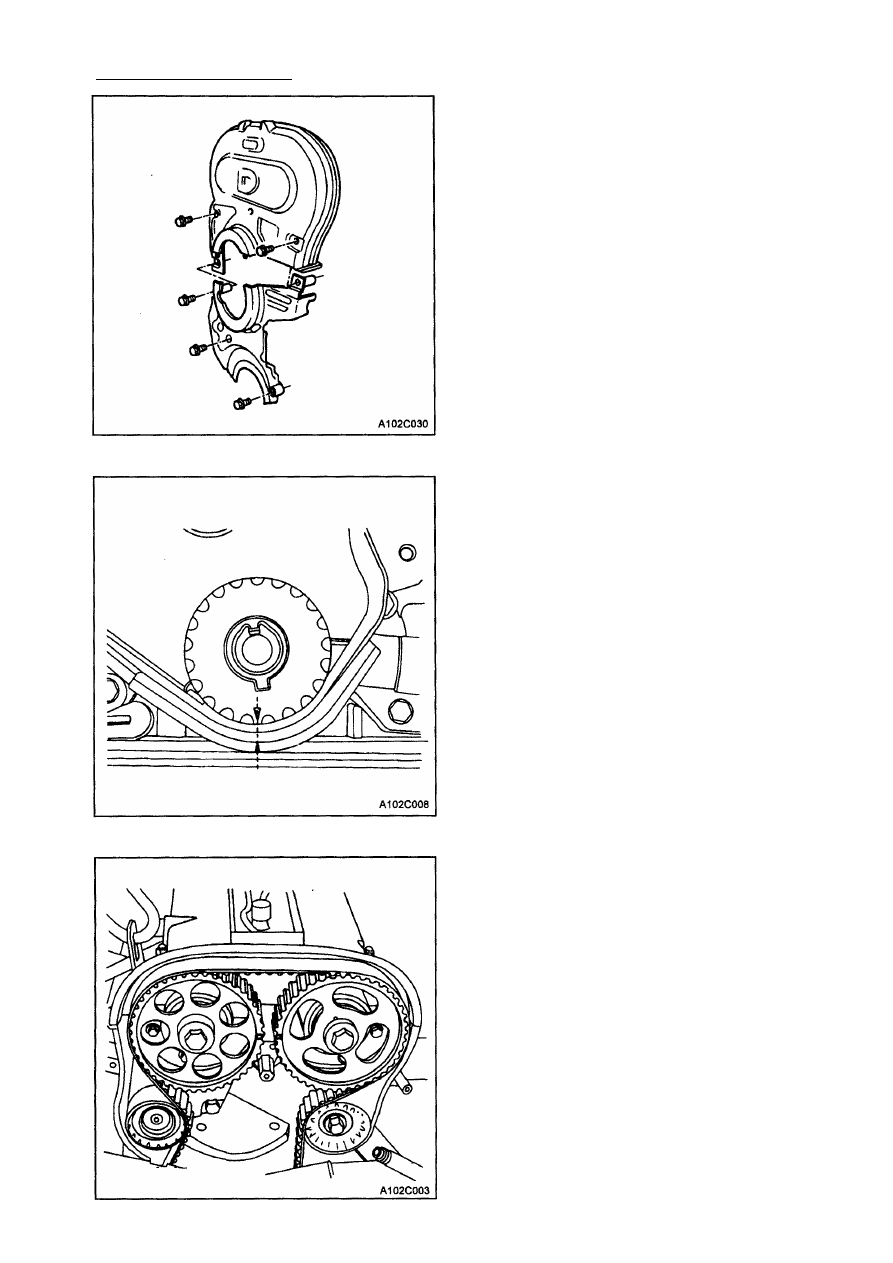

15. Снимите болты верхней передней

крышки зубчатого ремня привода рас­
предвала.

16. Снимите верхнюю переднюю крышку

зубчатого ремня привода распред­

вала.

17. Открутите болты нижней передней

крышки зубчатого ремня привода рас­
предвала.

18. Снимите нижнюю переднюю крышку

зубчатого ремня привода распред­
вала.

19. Снимите монтажные болты насоса

усилителя рулевого управления, если
он имеется.

20. Установите болт шкива коленчатого

вала.

2 1 . Осуществите хотя бы один полный

оборот коленчатого вала по часовой
стрелке с использованием болта
шкива коленчатого вала.

22. Совместите отметку на механизме ко­

ленчатого вала с выемкой в нижней
части задней крышки зубчатого ремня

привода распредвала.

23. Совместите установочные метки рас­

пределительного вала.

ДВИГАТЕЛЬ DOHC 1С-31

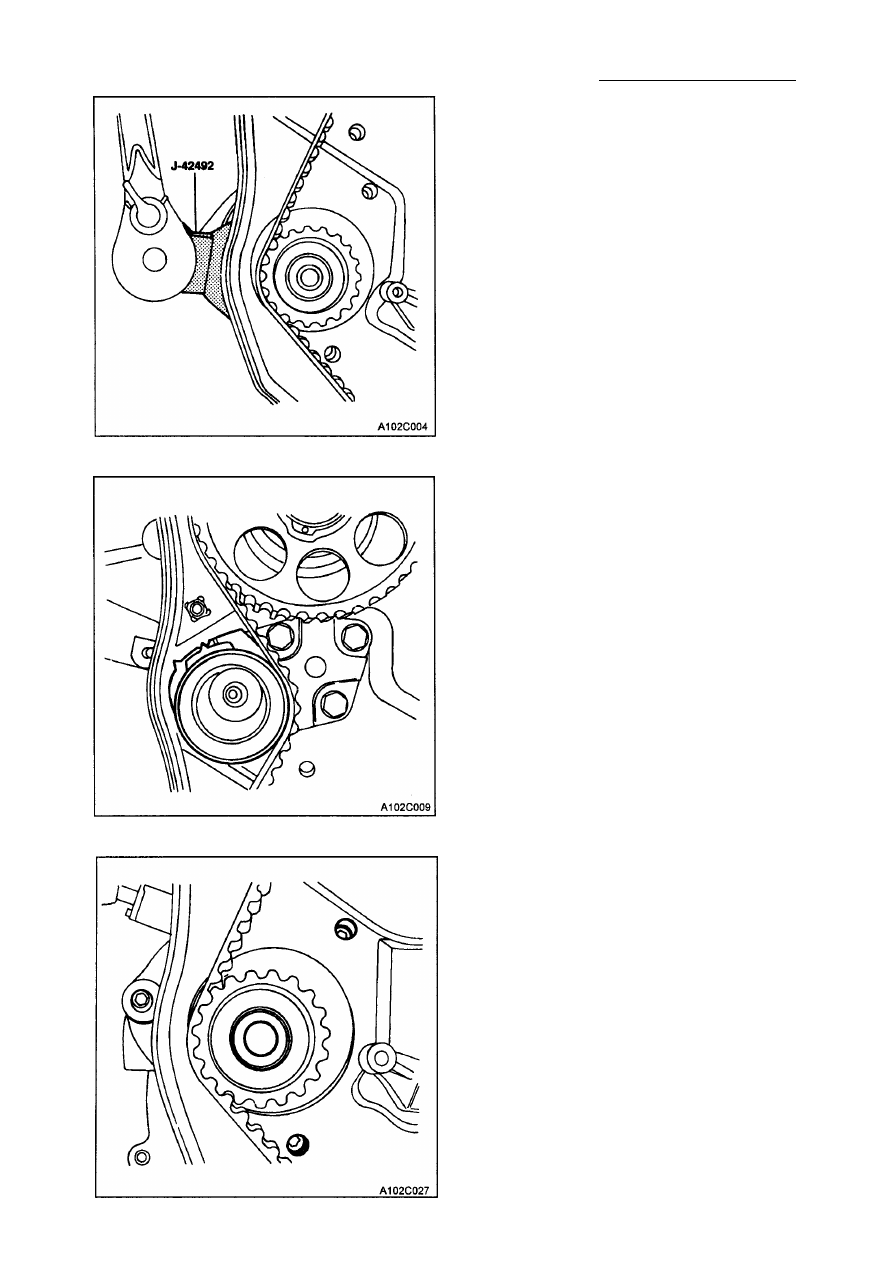

24. Слегка отпустите стопорные болты на­

соса охлаждающей жидкости.

25. С помощью регулятора для зубчатого

ремня привода распредвала J-42492
проверните насос охлаждающей жид­
кости по часовой стрелке.

26. Вращайте насос охлаждающей жид­

кости по часовой стрелке до тех пор,
пока указатель регулировочной ручки
механизма натяжения не совместится
с выемкой на кронштейне автомати­
ческого механизма натяжения зубча­

того ремня привода распредвала.

27. Затяните фиксирующие болты насоса

охлаждающей жидкости.

28. Выполните коленчатым валом два пол­

ных оборота по часовой стрелке с
помощью шкива коленчатого вала.

29. Ослабьте фиксирующие болты насоса

охлаждающей жидкости.

1С-32 ДВИГАТЕЛЬ DOHC

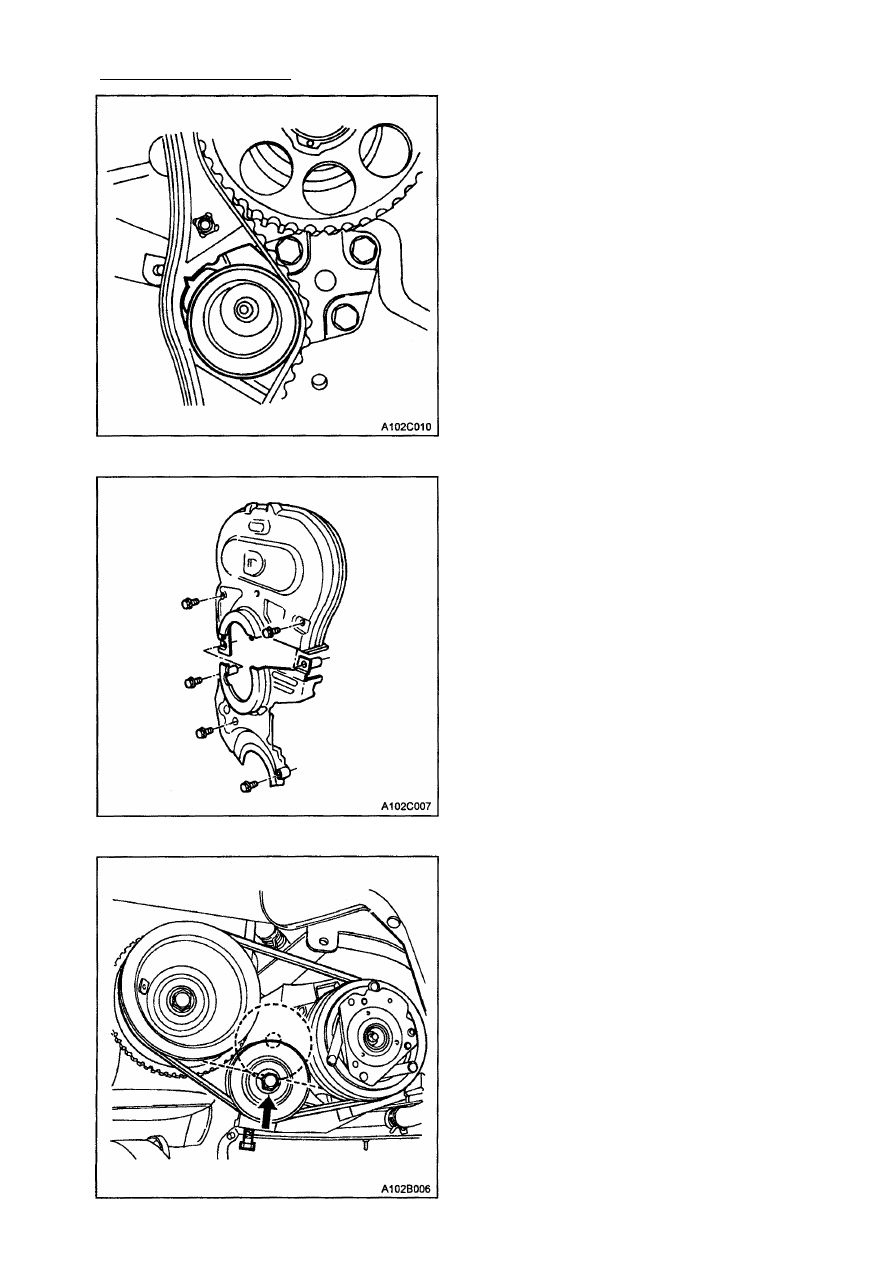

30. С помощью регулятора для зубчатого

ремня привода распредвала J-42492
вращайте насос охлаждающей жид­
кости до тех пор, пока указатель регу­

лировочного рычага натяжного меха­

низма зубчатого ремня привода рас­
предвала не совместится с указателем
на кронштейне натяжного механизма
зубчатого ремня привода распредвала.

3 1 . Наживите фиксирующие болты насоса

охлаждающей жидкости.
Затяжка
Затяните фиксирующие болты насоса
охлаждающей жидкости с усилием

10 Н•м

32. Снимите болт шкива коленчатого вала.
33. Наживите монтажные болты насоса

усилителя рулевого управления, если
он имеется.
Затяжка
Затяните монтажные болты насоса
усилителя рулевого управления с уси­
лием 25 Н•м.

34. Установите верхнюю и нижнюю пе­

редние крышки зубчатого ремня при­
вода распредвала.

35. Наживите болты верхней и нижней

передних крышек зубчатого ремня
привода распредвала.

Затяжка
Затяните болты верхней и нижней пе­
редних крышек зубчатого ремня при­
вода распредвала с усилием 10 Н•м.

36. Установите шкив коленчатого вала.
37. Наживите болт шкива коленчатого

вала.

Затяжка
Затяните болт шкива коленчатого вала
с усилием 95 Н•м с помощью дина­
мометрического ключа. Используйте

динамометр КМ-470-В для затяжки

болта шкива коленчатого вала еще на
30° +15°.

38. Установите шкив насоса усилителя

рулевого управления, если таковое
имеется.

39. Вверните болты шкива насоса усили­

теля рулевого управления, если он

имеется.

Затяжка
Затяните болты шкива насоса усили­
теля рулевого управления с усилием
25 Н•м.
