ДВИГАТЕЛЬ DOHC 1С-21

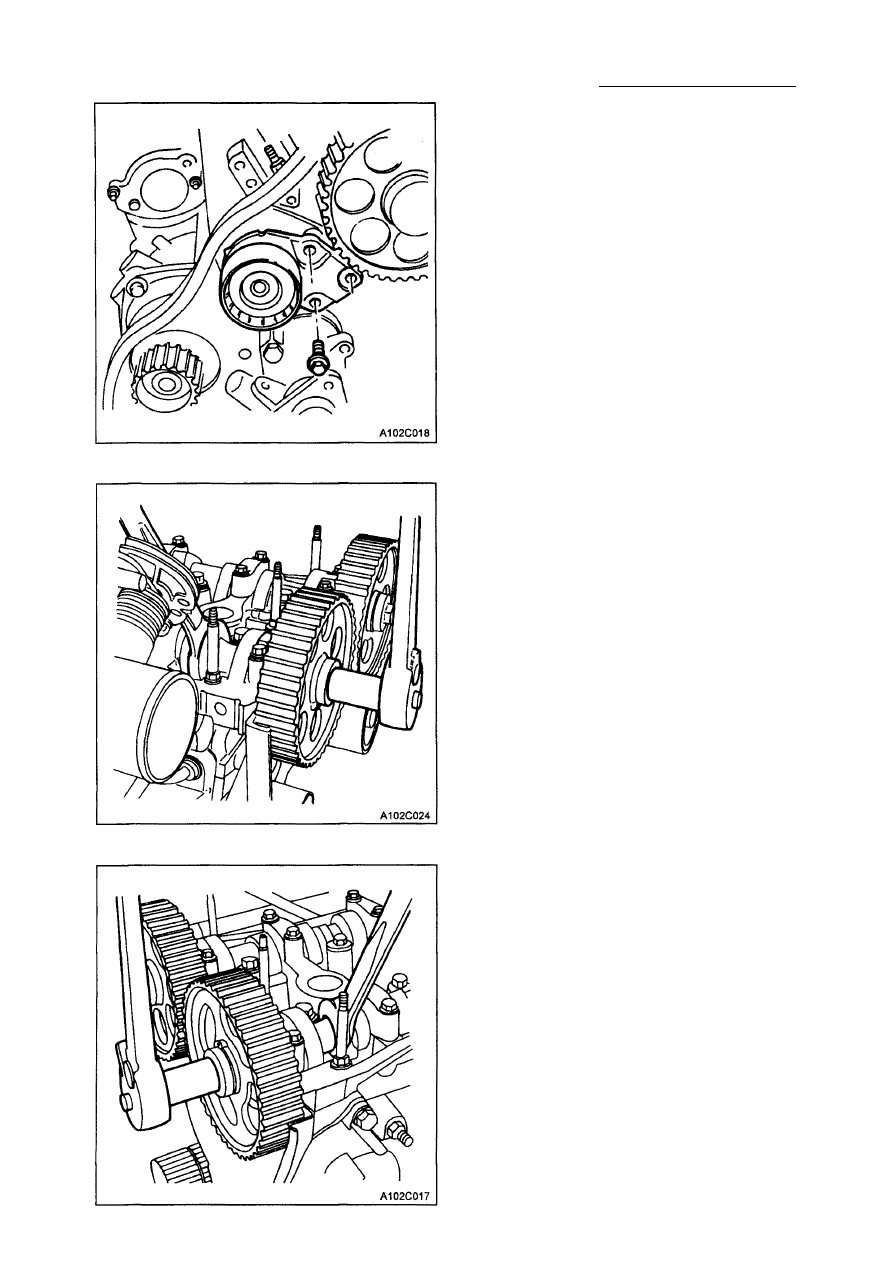

16. Установите автоматический механизм

натяжения зубчатого ремня привода
распредвала.

17. Вверните болты автоматического ме­

ханизма натяжения зубчатого ремня

привода распредвала.
Затяжка
Затяните болты автоматического меха­
низма натяжения зубчатого ремня при­
вода распредвала с усилием 25 Н•м.

18. Установите натяжной ролик зубчатого

ремня привода распредвала.

19. Наживите болт натяжного ролика зуб­

чатого ремня привода распредвала.
Затяжка

Затяните болт натяжного ролика зубча­

того ремня привода распредвала до
40 Н•м.

Примечания: Будьте особенно осторож­
ны, чтобы не нанести никаких царапин,
вмятин или повреждений распредели­

тельному валу.

20. Установите механизм впускного рас­

пределительного вала.

2 1 . Удерживая впускной распределитель­

ный вал на месте, вверните болт ме­

ханизма впускного распределитель­

ного вала.

Затяжка

Затяните болт механизма впускного
распределительного вала с усилием
67.5 Н•м.

22. Установите механизм выпускного рас­

пределительного вала.

23. Крепко удерживая выпускной распре­

делительный вал на месте, вверните
болт механизма выпускного распреде­
лительного вала.

Затяжка
Затяните болт механизма выпускного
распределительного вала с усилием
67.5 Н•м.

1С-22 ДВИГАТЕЛЬ DOHC

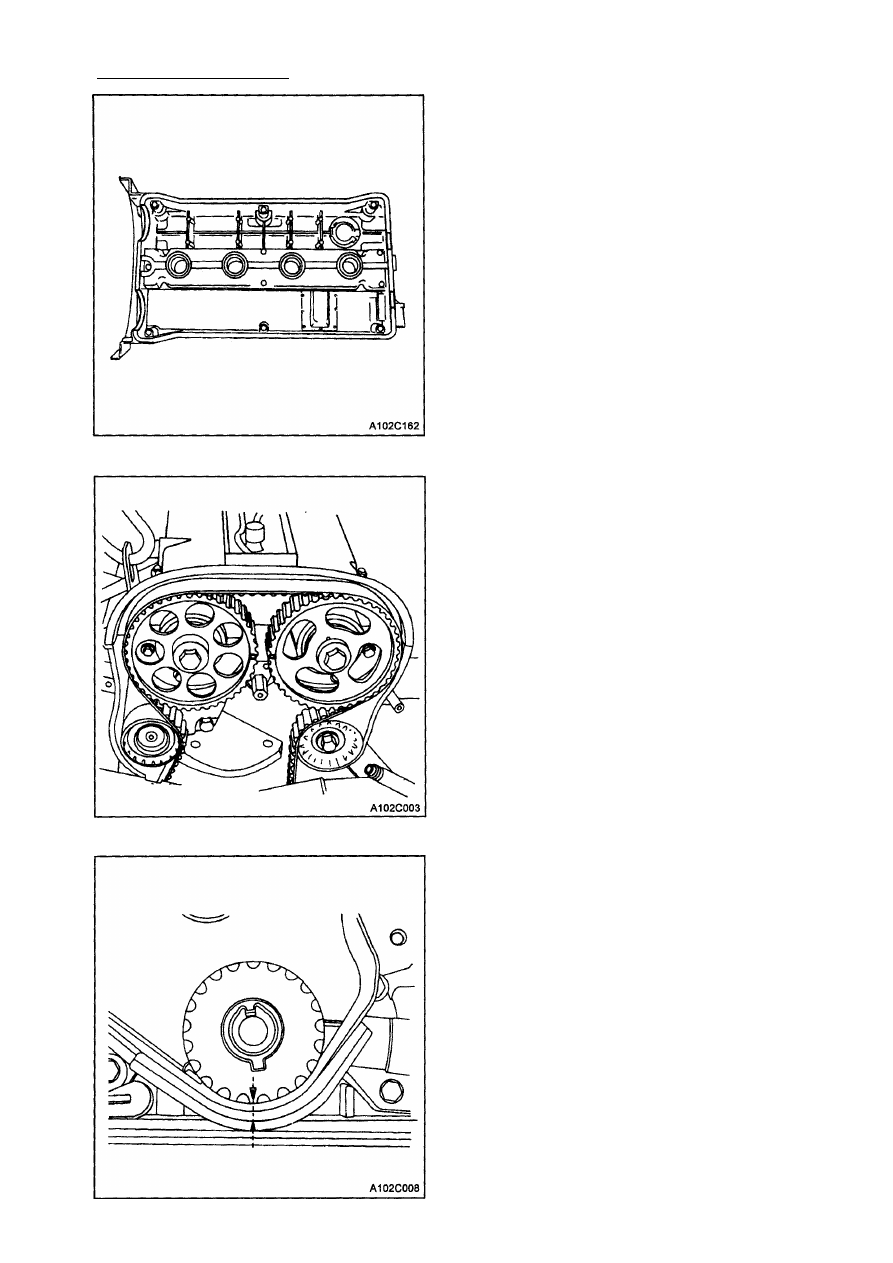

24. Нанесите небольшое количество гер­

метика для уплотнения в углы перед­
них крышек распределительного вала
и верхнюю часть задней крышки
газораспределительного механизма

для уплотнения головки цилиндров.

25. Установите крышку газораспредели­

тельного механизма и прокладку крыш­

ки газораспределительного меха­
низма.

26. Установите шайбы крышки газораспре­

делительного механизма.

27. Навернуть гайки крышки газораспре­

делительного механизма.

Затяжка
Затяните гайки крышки газораспреде­
лительного механизма с усилием

10 Н•м.

28. Установите провода на свечи зажи­

гания.

29. Установите крышку свечей зажигания.
30. Вверните болты крышки свечей зажи­

гания.

Затяжка
Затяните болты крышки свечей зажи­

гания с усилием 3 Н•м.

3 1 . Подсоедините вентиляционную трубу

картера к крышке газораспредели­

тельного механизма.

32. Совместите установочные метки на

м е х а н и з м а х  р а с п р е д е л и т е л ь н о г о
вала.

33. Совместите отметку на механизме ко­

ленчатого вала с выемкой в нижней
части задней крышки зубчатого ремня

привода распредвала.

ДВИГАТЕЛЬ DOHC 1С-23

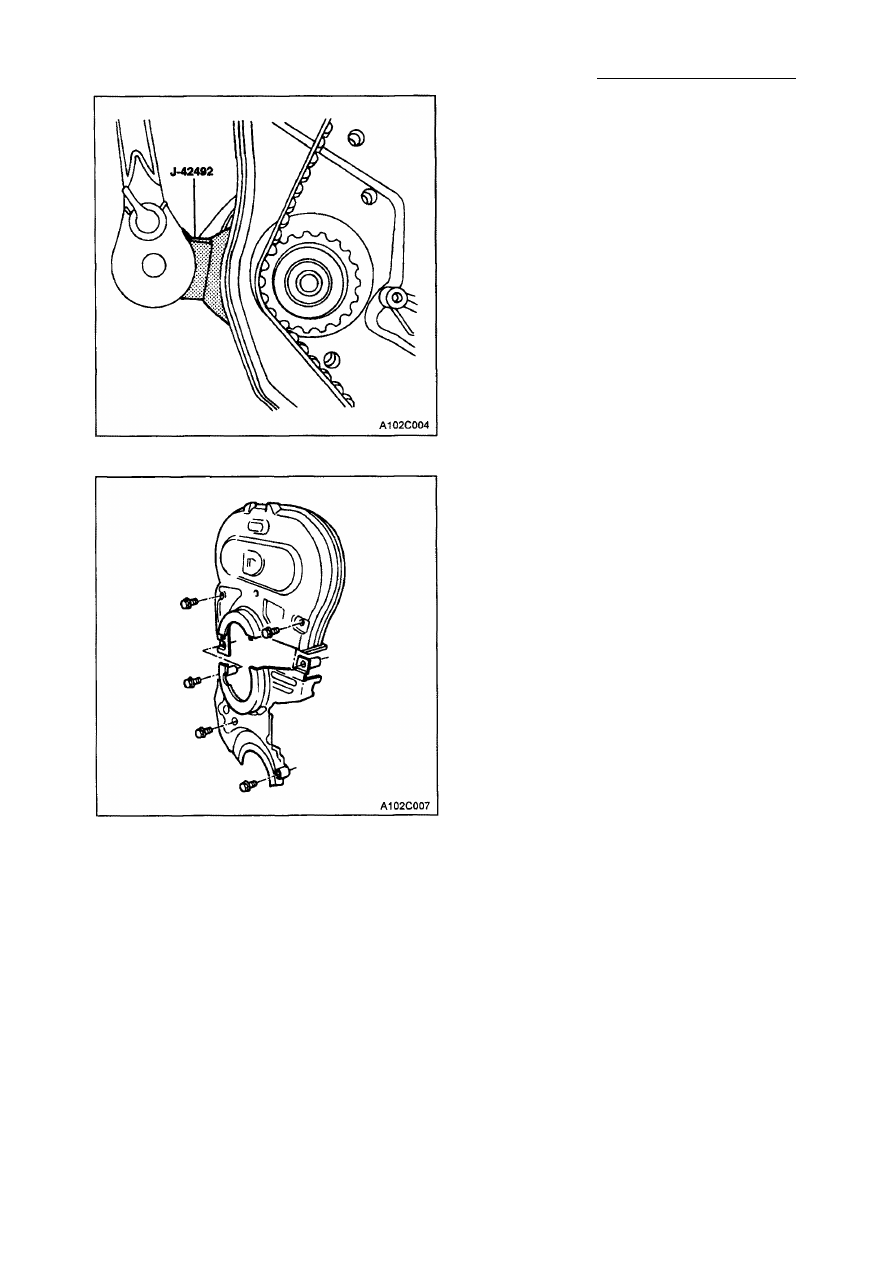

34. Установите зубчатый ремень привода

распредвала.

35. Прокрутите насос охлаждающей жид­

кости по часовой стрелке, используя
регулятор для зубчатого ремня при­
вода распредвала J-42492 для натя­

жения зубчатого ремня привода рас­

предвала.
Затяжка
Затяните стопорные болты насоса ох­
лаждающей жидкости с усилием

10 Н•м.

36. Проверьте и отрегулируйте натяжение

зубчатого ремня привода распред­
вала. См. главу "Проверка и регули­
ровка зубчатого ремня привода
распредвала" в этом разделе.

37. Установите насос усилителя рулевого

управления, если такой имеется. См.

Раздел 6В, "Насос рулевого управ­

ления с усилителем".

38. Наживите стопорные болты кронш­

тейна подвески двигателя, если был
установлен насос усилителя рулевого

управления.
Затяжка
Затяните стопорные болты кронш­
тейна подвески двигателя с усилием
60 Н•м.

39. Установите верхнюю и нижнюю перед­

ние крышки зубчатого ремня привода
распредвала.

40. Наживите болты верхней и нижней пе­

редней крышки зубчатого ремня при­
вода распредвала.
Затяжка
Затяните болты верхней и нижней пе­
редней крышки зубчатого ремня при­
вода распредвала с усилием 10 Н•м.

4 1 . Установите шкив коленчатого вала.
42. Наживите болт шкива коленчатого

вала.
Затяжка
Затяните болт шкива коленчатого вала
с усилием 95 Н•м, используя динамо­
метрический ключ. Используя динамо­
метр КМ-470-В, затянуть болт шкива
коленчатого вала на 30°+ 15°.

1С-24 ДВИГАТЕЛЬ DOHC

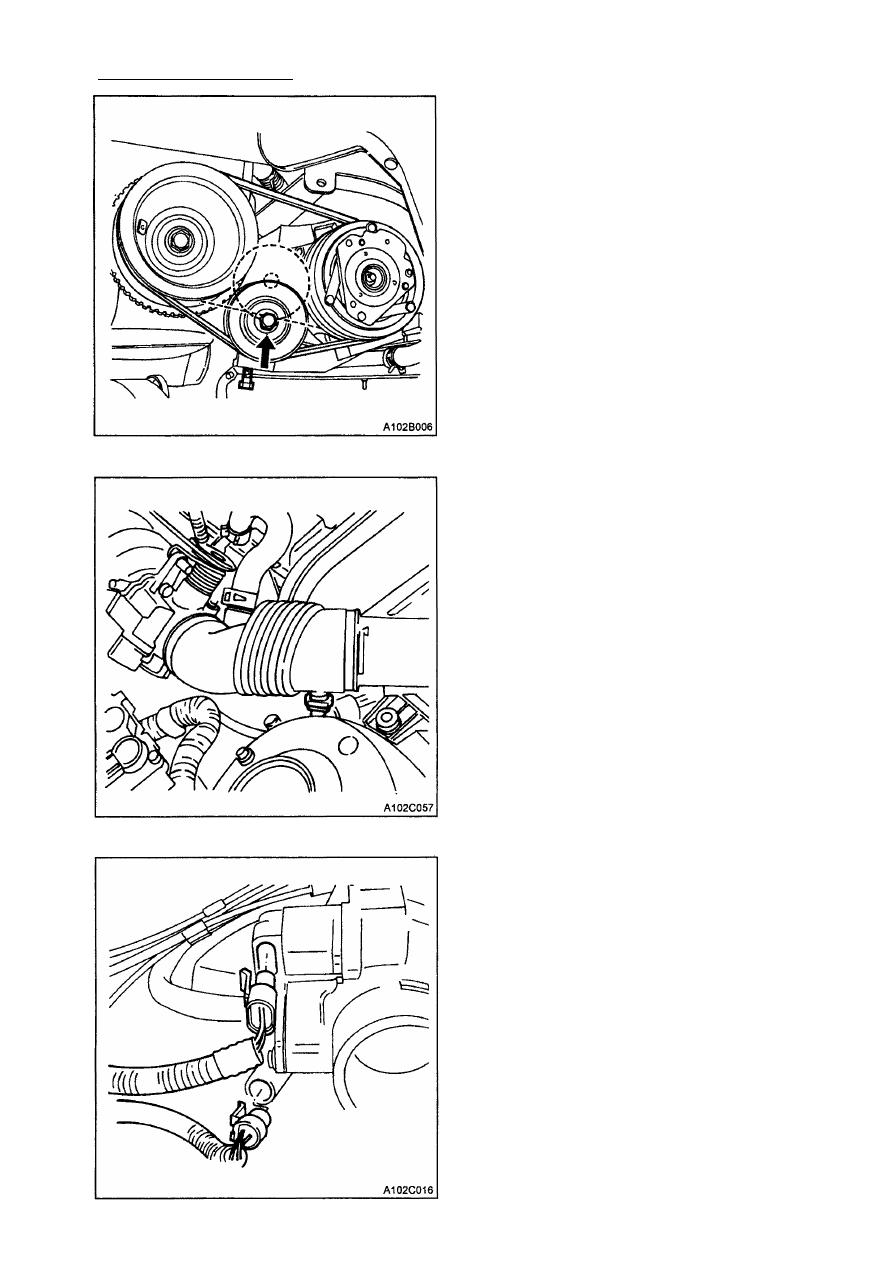

43. Установите шкив насоса усилителя ру­

левого управления, если он имеется.

44. Вверните болты шкива насоса усили­

теля рулевого управления, если он

имеется.

Затяжка
Затяните болты шкива насоса усили­
теля рулевого управления с усилием

25 Н•м.

45. Установите приводной ремень генера­

тора.

46. Наживите регулировочный болт гене­

ратора.
Затяжка
Затяните регулировочный болт гене­
ратора с усилием 20 Н•м.

47. Установите приводной ремень ком­

прессора, если он имеется.

48. Подсоедините верхний трубопровод

радиатора к корпусу термостата.

49. Установите правый передний противо-

брызговой щиток.

50. Установите правое переднее колесо.

См. Раздел 2Е "Шины и колеса".

51. Установите корпус воздушного филь­

тра.

52. Вверните болты корпуса воздушного

фильтра.
Затяжка
Затяните болты корпуса воздушного
фильтра с усилием 12 Н•м.

53. Подсоедините впускной воздушный

трубопровод к корпусу дросселя.

54. Подсоедините всасывающую трубу

двигателя к крышке газораспреде­
лительного механизма.

55. Подсоедините колодку датчика темпе­

ратуры.

56. Подсоедините колодку датчика темпе­

ратуры охлаждающей жидкости.

57. Подсоедините колодку датчика тем­

пературы охлаждающей жидкости

двигателя.

58. Подсоедините колодку регулирую­

щего пневмоклапана режима холос­

того хода

59. Подсоедините колодку датчика поло­

жения дросселя.
