ДВИГАТЕЛЬ DOHC 1С-13

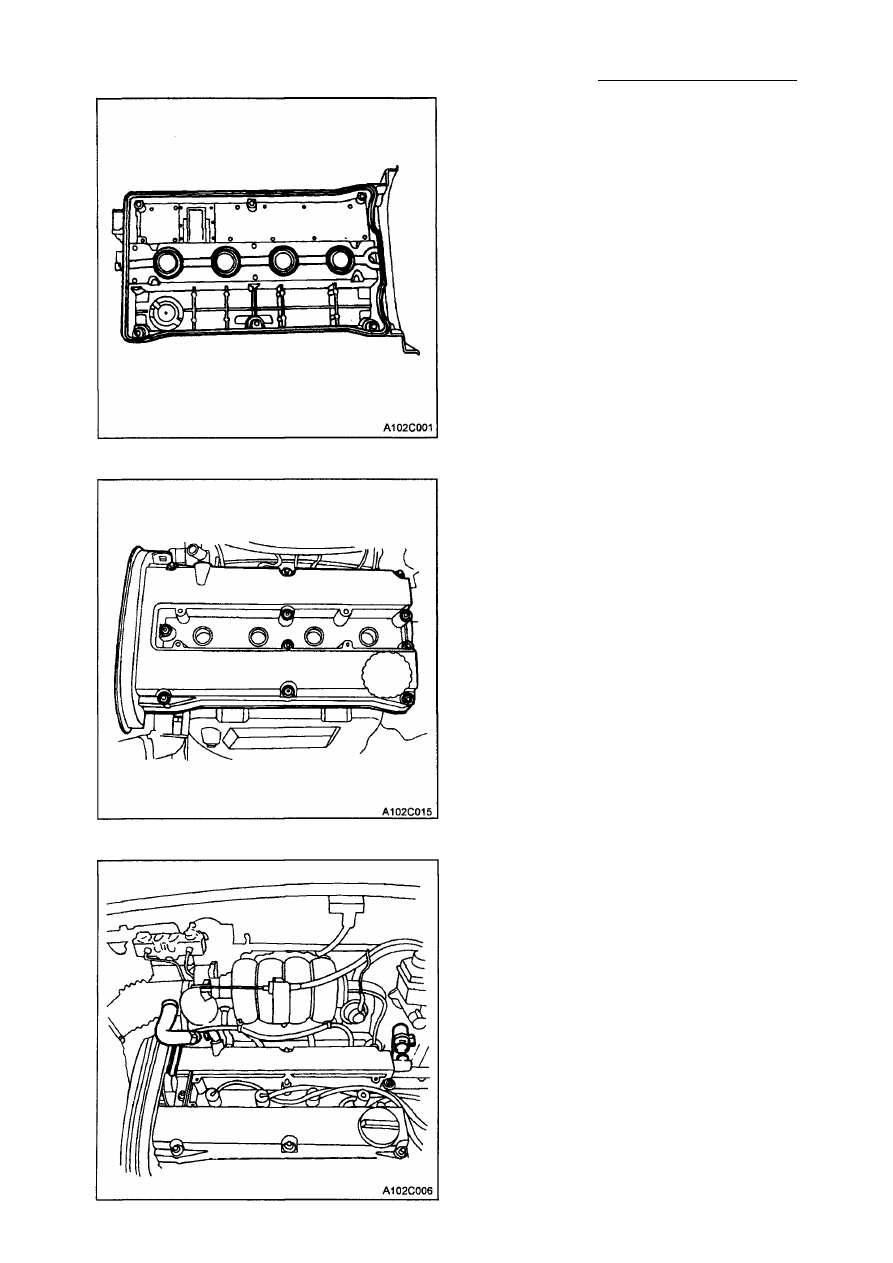

Процедура установки

1. Нанесите небольшое количество гер­

метика на прокладку в углы передних
крышек распределительного вала и в
верхнюю часть задней крышки газорас­
пределительного механизма на уплот­
нение головки цилиндров.

2. Установите новую прокладку крышки

газораспределительного механизма.

3. Установите крышку газораспредели­

тельного механизма.

4. Установите шайбы крышки газораспре­

делительного механизма.

5. Наживите гайки крышки газораспреде­

лительного механизма.

Затяжка
Затяните гайки крышки газораспреде­
лительного механизма с усилием

10 Н•м.

6. Подсоедините провода зажигания к

свечам зажигания.

7. Установите крышку свечей зажигания.

8. Наживите болты крышки свечей

зажигания.
Затяжка
Затяните болты крышки свечей зажи­
гания с усилием 3 Н•м.

9. Подсоедините все необходимые ваку­

умные трубопроводы.

10. Подсоедините вентиляционную трубу

картера к крышке газораспредели­

тельного механизма.

11. Подсоедините всасывающую трубу

двигателя к крышке газораспреде­
лительного механизма.

12. Подсоедините отрицательный провод

аккумуляторной батареи.

1С-14 ДВИГАТЕЛЬ DOHC

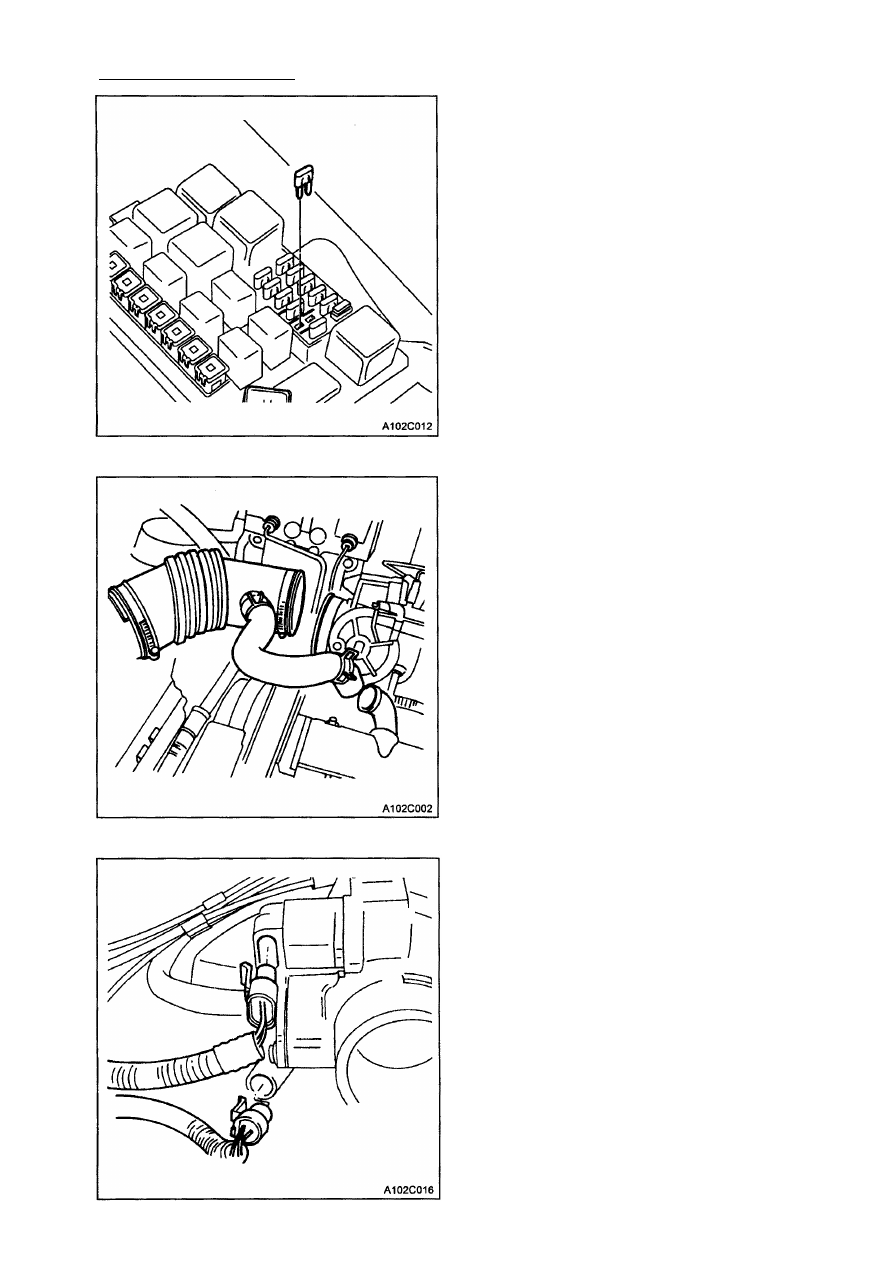

ГОЛОВКА ЦИЛИНДРОВ и

ПРОКЛАДКА

(Показан левосторонний привод, пра­

восторонний привод-аналогичный)

Необходимые инструменты:
Регулятор для зубчатого ремня привода
распредвала J-42472

Динамометр КМ-470-В

Процедура снятия

1. Снимите предохранитель топливного

насоса.

2. Заведите двигатель. После того как он

заглохнет, запустите двигатель на 10
секунд, чтобы освободить топливную
систему от давления топлива.

3. Отсоедините отрицательный провод

аккумуляторной батареи.

4. Отсоедините зажим заземления элек­

тронного модуля управления от впуск­

ного коллектора.

5. Слейте охлаждающую жидкость двига­

теля. См. Раздел 1D "Система охлаж­

дения двигателя".

6. Отсоедините колодку датчика темпе­

ратуры воздуха коллектора.

7. Отсоедините всасывающую трубу дви­

гателя от крышки газораспредели­

тельного механизма.

8. Отсоедините впускную воздушную тру­

бу от корпуса дросселя.

9. Отсоедините колодку катушки зажига­

ния.

10. Отсоедините колодку кислородного

датчика.

11. Отсоедините колодку монтажного уз­

ла топливной форсунки.

12. Отсоедините колодку пневмоклапа-

на режима холостого хода.

13. Отсоедините колодку датчика поло­

жения дросселя.

14. Отсоедините колодку температурно­

го датчика охлаждающей жидкости

двигателя.

15. Отсоедините колодку температурно­

го датчика охлаждающей жидкости.

ДВИГАТЕЛЬ DOHC 1С-15

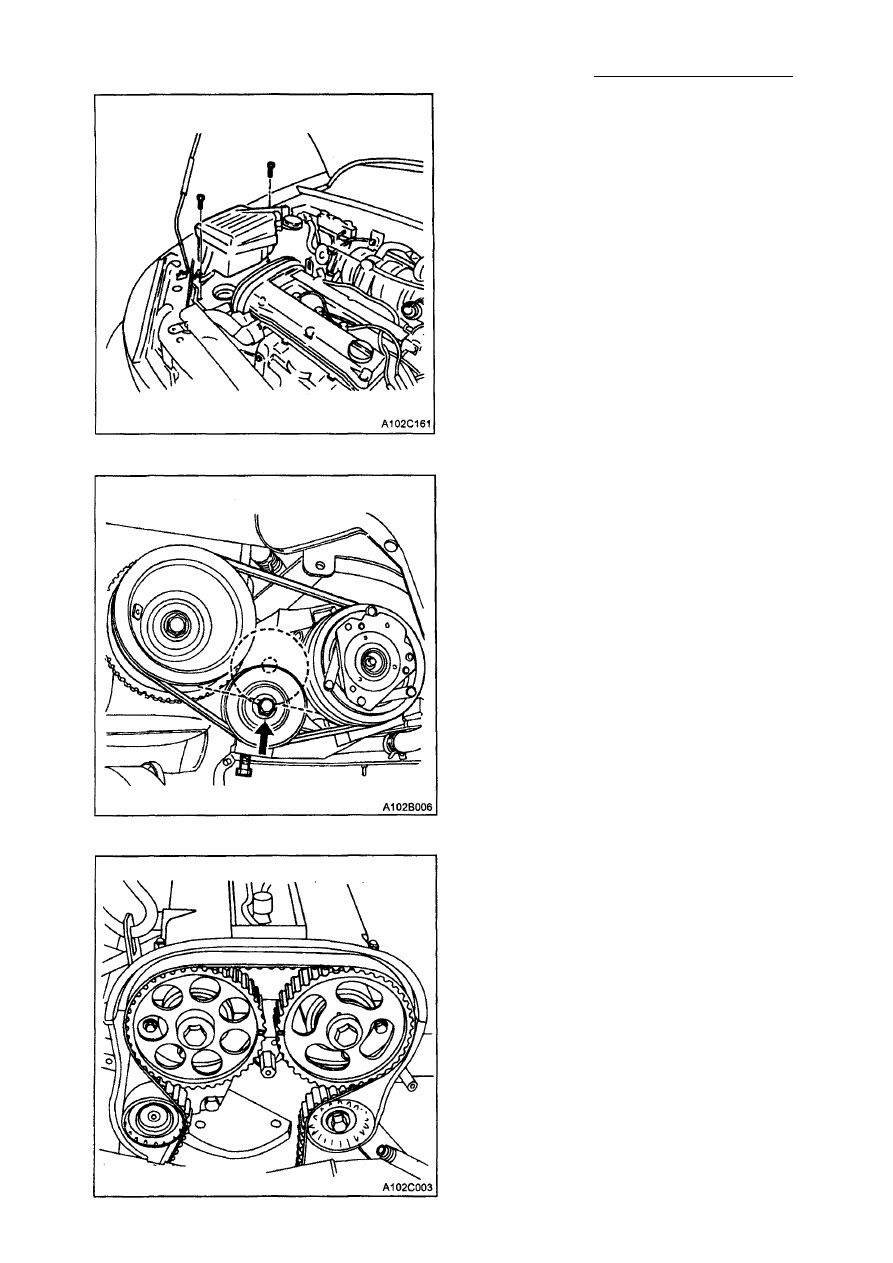

16. Открутите болты корпуса воздухо­

очистителя.

17. Снимите корпус воздухоочистителя.
18. Снимите правое переднее колесо.

См. Раздел 2Е "Шины и колеса".

19. Снимите правый передний противо-

брызговой щиток.

20. Отсоедините верхний трубопровод на

корпусе термостата.

2 1 . Снимите приводной ремень компрес­

сора, если такой имеется.

22. Открутите регулировочный болт гене­

ратора и снять приводной ремень
генератора.

23. Открутите болты шкива с насоса уси-.

лителя рулевого управления, если
такой имеется.

Внимание: Отжать двигатель в сторону
аккумуляторной батареи, для того чтобы

снять шкив с насоса усилителя рулевого
управления.
24. Снимите шкиве насоса усилителя ру­

левого управления, если он имеется.

25. Открутите болт шкива коленчатого

вала.

26. Снимите шкив коленчатого вала.
27. Открутите болты верхней передней

крышки зубчатого ремня привода рас­
предвала.

28. Снимите верхнюю переднюю крышку

зубчатого ремня привода распред­

вала.

29. Открутите болты нижней передней

крышки зубчатого ремня привода
распредвала.

30. Снимите нижнюю переднюю крышку

зубчатого ремня привода распред­
вала.

3 1 . Снимите насос гидроусилителя руле­

вого управления, если он имеется.

32. См. Раздел 68 "Насос рулевого управ­

ления с усилителем".

33. Наживите стопорные болты крон­

штейна подвески двигателя на под­
веску двигателя и затянуть болты для
надежного закрепления двигателя, ес­
ли был снят усилитель руля.
Затяжка
Затяните стопорные болты кронштей­
на подвески двигателя с усилием

60 Н•м.

33. Совместить установочную метку ме­

ханизма распределительного вала зуб­
чатого ремня привода распредвала.

1С-16 ДВИГАТЕЛЬ DOHC

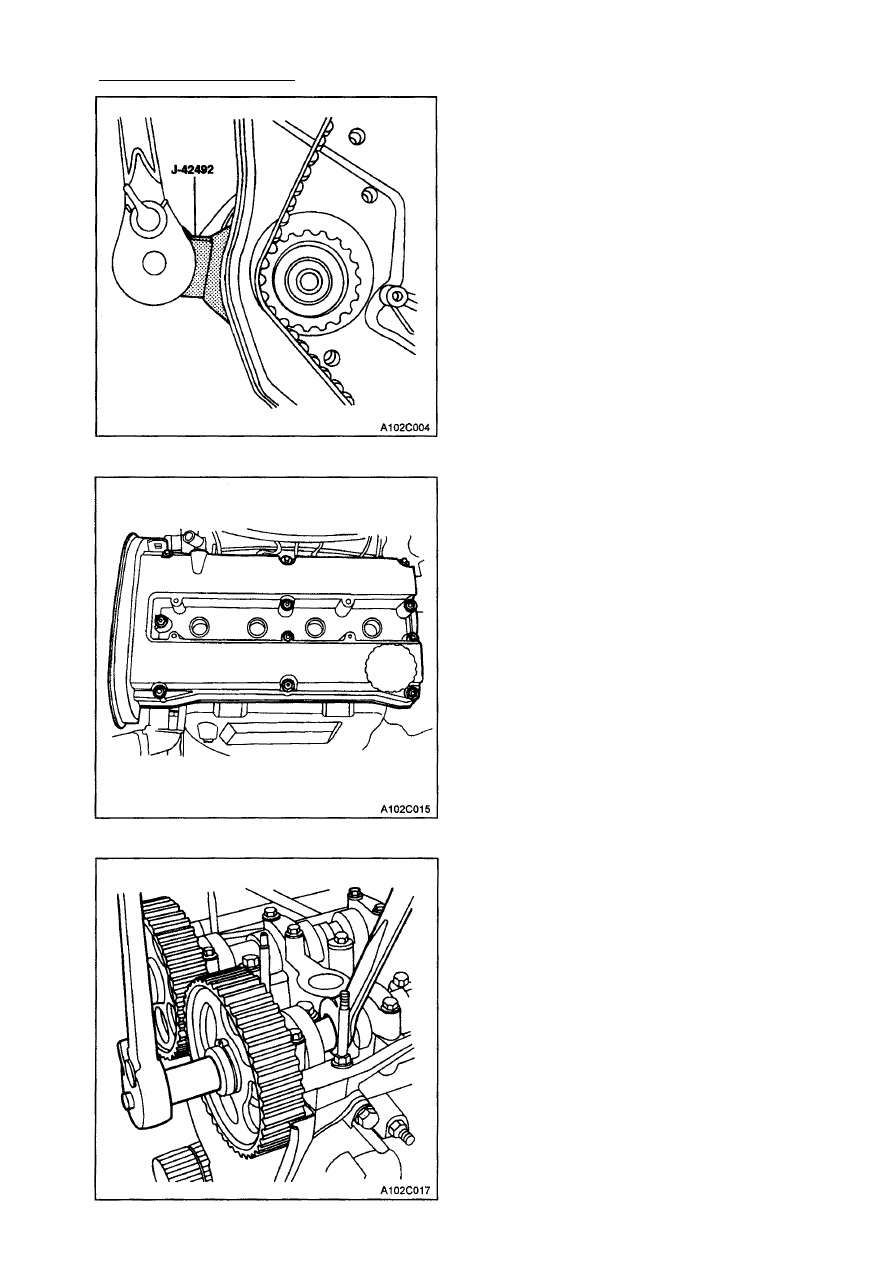

34. Слегка ослабьте стопорные болты на­

соса охлаждающей жидкости.

35. Прокрутите насос охлаждающей жид­

кости против часовой стрелки, исполь­

зуя регулятор для зубчатого ремня

привода распредвала J-42492, чтобы

ослабить натяжение ремня привода

распредвала.

36. Снимите зубчатый ремень привода рас­

предвала. Смотреть "Зубчатый ре­
мень привода распредвала" в этом
разделе.

37. Отсоедините вентиляционный трубо­

провод картера двигателя на крышке
газораспределительного механизма.

38. Открутите болты крышки свечей за­

жигания.

39. Снимите крышку свечей зажигания.
40. Отсоедините провода зажигания от

свечей зажигания.

4 1 . Открутите гайки крышки газораспре­

делительного механизма.

42. Снимите шайбы крышки газораспреде­

лительного механизма.

43. Снимите крышку газораспределитель­

ного механизма и прокладку крышки
газораспределительного механизма.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких царапин,
вмятин или других повреждений распре­

делительному валу.
44. Крепко удерживая впускной распреде­

лительный вал на месте, открутите

болт шкива распределительного вала.

45. Снимите впускной распределительный

вал.

46. Крепко удерживая на месте выпускной

распределительный вал, открутить
болт шкива выпускного распредели­

тельного вала.

47. Снимите шкив выпускного распреде­

лительного вала.
