ДВИГАТЕЛЬ SOHC 1В-87

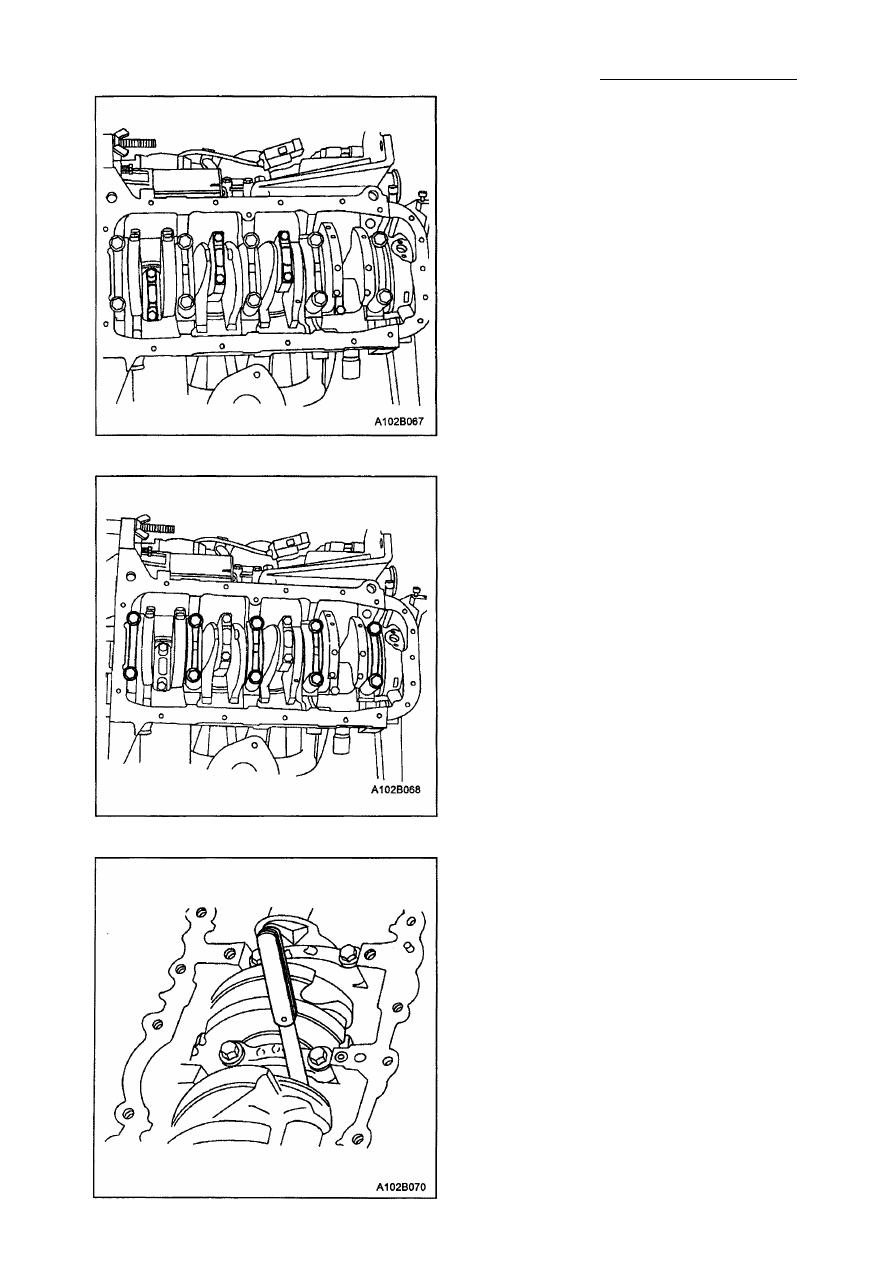

3 1 . Отметить порядок крышек подшипни­

ков шатуна.

32. Снять болты крышек шатуна для всех

поршней.

33. Снять крышки подшипников нижней

головки шатуна.

34. Снять подшипники нижней головки

шатуна.

35. Отметить порядок крышек подшипни­

ков коленчатого вала.

36. Снять болты крышек подшипников ко­

ленчатого вала.

37. Снять крышки подшипников коленча­

того вала.

38. Снять подшипники коленчатого вала с

крышек подшипников коленчатого
вала.

39. Снять коленчатый вал.

40. Снять подшипники коленчатого вала с

блока цилиндров двигателя.

4 1 . Почистить детали, если это необхо­

димо.

Процедура сборки

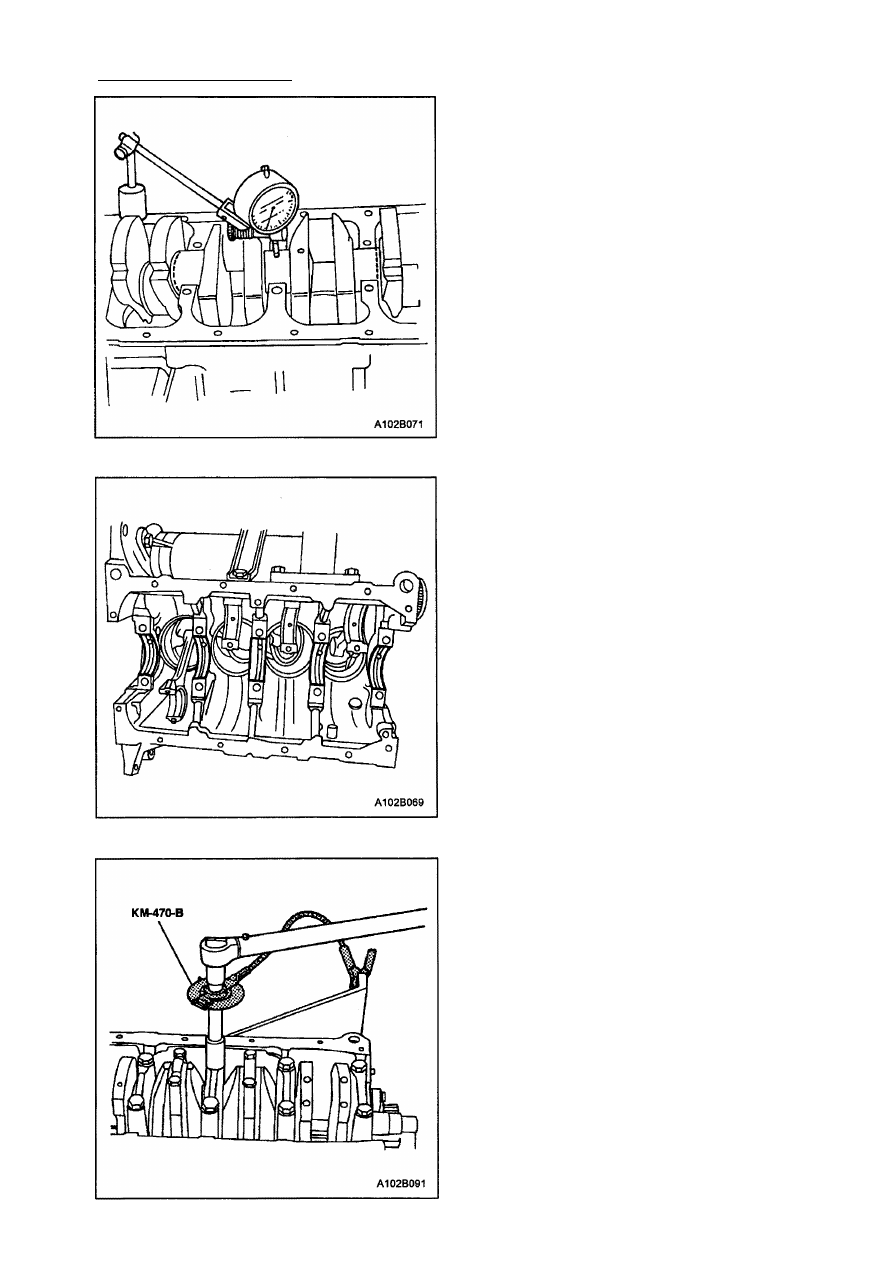

1. При установленном коленчатом вале и

подшипниках на месте измерить щу­
пом все зазоры подшипника. Смотреть

"Шатунные и коренные подшипники

коленчатого вала и определение их
состояния" в этом разделе.

2. Проверить люфт торца коленчатого ва­

ла при установленных подшипниках

коленчатого вала.

3. Проверить люфт торца коленчатого ва­

ла на предмет допустимого люфта тор­

ца коленчатого вала . Смотреть "Спе­
цификации двигателя" в этом раз­
деле.

1В-88 ДВИГАТЕЛЬ SOHC

4. При установленном коленчатом вале

на переднем и заднем подшипниках,
проверить среднюю шейку коленчато­
го вала на предмет допустимости отк­

лонения от круглой формы. Смотреть

"Спецификации двигателя" в этом

разделе.

5. Покрыть слоем моторного масла под­

шипники коленчатого вала.

6. Вставить шарик из связывающей уп­

лотняющей смеси в пазы крышки зад­

него подшипника коленчатого вала.

7. Установить подшипники коленчатого

вала в блок цилиндров двигателя.

8. Установить коленчатый вал.

9. Установить подшипники коленчатого

вала в крышки подшипников коленча­

того вала.

10. Установить крышки подшипников ко­

ленчатого вала.

Примечание: Не используйте повторно
старые болты подшипников коленчатого
вала. Это может нанести вред двигателю.

11. Наживите новые болты крышек под­

шипников коленчатого вала.
Затяжка
Затянуть болты крышек подшипников
коленчатого вала с усилием 50 Н•м.

Используя динамометр КМ-470-В, за­

тяните болты крышек подшипников ко­
ленчатого вала еще на 45°  + 1 5 ° .

12. Установите подшипники верхней голов­

ки шатуна.

13. Установите подшипники нижней голо­

вки шатуна на крышке подшипников
шатуна.

ДВИГАТЕЛЬ SOHC 1В-89

14. Установить крышки подшипников ша­

туна.

Примечание: Не используйте повторно
старые болты крышек подшипников ша­

туна. Вы можете нанести вред двигателю.

15. Наживите новые болты подшипников

шатуна.

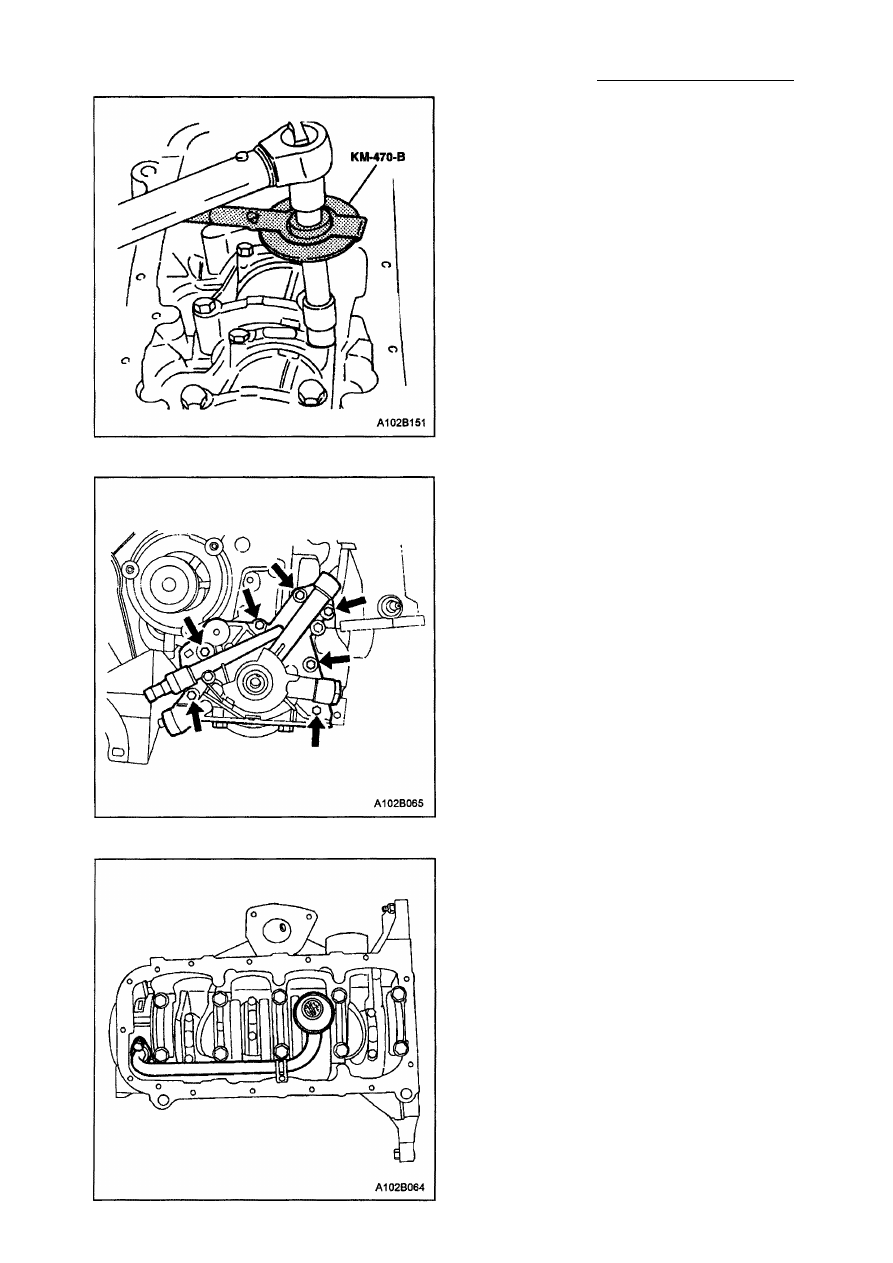

Затяжка
Затянуть болты крышек подшипни­
ков шатунов с усилием 25 Н•м. Ис­

пользуя динамометр КМ-470-В, затя­
ните болты крышек подшипников ша­

туна еще на 30°, плюс 15°.

16. Установить масляный насос.
17. Наживить стопорные болты масляно­

го насоса.
Затяжка
Затянуть стопорные болты масляно­
го насоса с усилием 10 Н•м.

18. Установить масляный насос / подаю­

щий трубопровод.

19. Наживите болты масляного насоса /

подающего трубопровода.

Затяжка

Затянуть болты масляного насоса /
подающего трубопровода с усилием

10 Н«м.

1В-90 ДВИГАТЕЛЬ SOHC

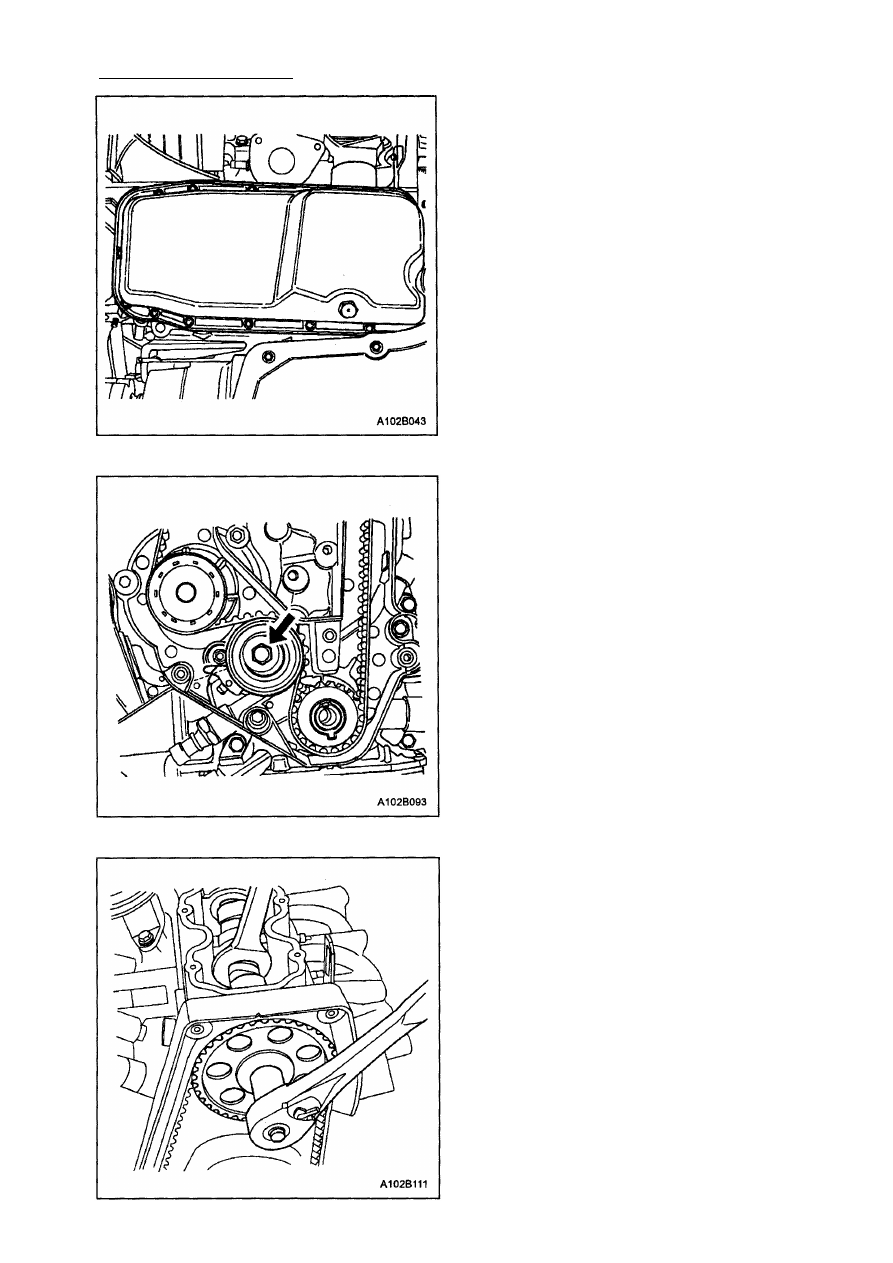

20. Установить прокладку масляного кар­

тера.

2 1 . Установить масляный картер.
Внимание: Установите масляный картер
не позже, чем через 5 мин после нане­
сения жидкой прокладки на масляный

картер.
22. Установить стопорные болты масля­

ного картера.
Затяжка
Затянуть стопорные болты масляного

картера с усилием 10 Н•м.

23. Установить механизм коленчатого ва­

ла зубчатого ремня привода распред­

вала.

24. Установить заднюю крышку зубчатого

ремня привода распредвала.

25. Наживить болты задней крышки зуб­

чатого ремня привода распредвала.
Затяжка
Затянуть болты задней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

26. Установить автоматический механизм

натяжения зубчатого ремня привода
распредвала.

27. Наживить болт автоматического ме­

ханизма натяжения зубчатого ремня

привода распредвала.
Затяжка
Затянуть болт автоматического меха­
низма натяжения зубчатого ремня
привода распредвала с усилием
20 Н•м.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого повреждения
распредвалу. Такое повреждение может
ухудшить работу двигателя.
28. Наживить болт газораспределитель­

ного механизма.

29. Наживить болт газораспределитель­

ного механизма, удерживая кулачко­
вый вал на месте.
Затяжка
Затянуть болт газораспределитель­
ного механизма с усилием 45 Н•м.
