6Е - 2 РУЛЬ И КОЛОНКА

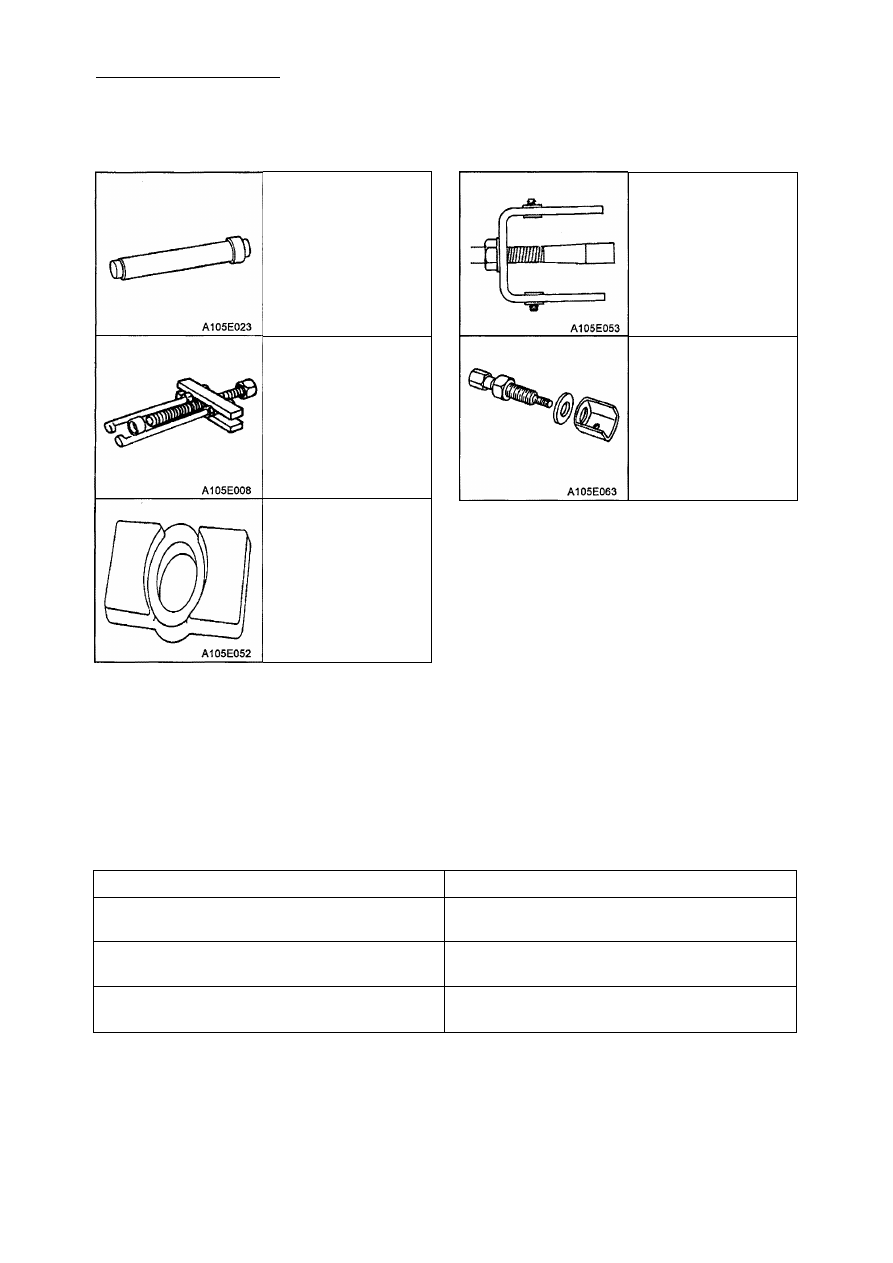

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Таблица специальных инструментов

Устройство для

съемки/установки

деталей КМ-108

Толкатель рулевого

колеса КМ-210-А

Адаптер запорной

пластины J-36667

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ РУЛЕВОЙ КОЛОНКИ

БЛОКИРОВОЧНАЯ СИСТЕМА

Блокировочная система не открывается

Проверка

Действия

Проверьте повреждения в блокировочном
цилиндре.

Замените блокировочный цилиндр.

Проверьте свободу движения выключате­

ля зажигания.

Смажьте выключатель зажигания.

Проверьте заклинивание или поврежде­
ния в корпусе рулевой колонки.

Снимите вал руля и почистите корпус.
Замените его в случае необходимости.

Приспособление для

зажима запорной

пластины J-23653-D

Съемник поворотного

стержня J-21854-01

РУЛЬ И КОЛОНКА 6Е-3

Блокировочная система не запирается

Проверка

Действия

Проверьте повреждения в блокировочном
цилиндре.

Замените блокировочный цилиндр.

Проверьте свободу движения
выключателя зажигания.

Смажьте выключатель зажигания.

Проверьте заклинивание или
повреждения в корпусе рулевой колонки.

Снимите вал руля и почистите корпус.
Замените его в случае необходимости.

Блокировка требует усилий

Проверка

Действия

Проверьте повреждения в блокировочном
цилиндре.

Замените блокировочный цилиндр.

Проверьте свободу движения выключате­

ля зажигания.

Смажьте выключатель зажигания.

Проверьте точность соответствия корпуса
к крышке.

Выровняйте крышку на корпусе. Замените

ее, если нужно.

Проверьте, не погнулась ли крепежная
скоба выключателя зажигания.

Замените скобу.

Ключ нельзя вытащить в блокирующем положении

Проверка

Действия

Проверьте, правильно ли установлен
выключатель.

Правильно установите выключатель.

Проверьте повреждения в блокировочном
цилиндре.

Замените блокировочный цилиндр.

КОЛОНКА

Шум в колонке

Проверка

Действия

Проверьте, правильно ли установлены
соединения между рулевым механизмом
и колонкой.

Затяните стяжные болты фланца муфты.

Проверьте смещение колонки.

Замените прилегающую прокладку.

Проверьте подшипник рулевого вала на
износ или повреждения.

Замените подшипник рулевого вала.

Проверьте смазку в сферическом

соединении.

Смажьте сферическое соединение.

Проверьте смазку рулевого вала.

Смажьте подшипник рулевого вала.

Проверьте, правильно ли установлено
упорное кольцо вала.

Отрегулируйте упорное кольцо. Замените
его, если нужно.

Тугой ход при повороте рулевого вала

Проверьте подшипник рулевого вала на
износ или повреждения.

Замените подшипник рулевого вала.

Проверьте смещение колонки.

Замените прилегающую прокладку.

Пылевое уплотнение может быть дефор­
мировано или неправильно установлено.

Замените пылевое уплотнение.

Может быть поврежден верхний или
нижний подшипник.

Замените верхний или нижний подшипник.

Проверьте свободу движения универсаль­
ного соединения рулевого вала.

Смажьте универсальное соединение руле­
вого вала. Если нужно,  з а м е н и т е его.

6Е - 4 РУЛЬ И КОЛОНКА

Хлопанье в рулевой колонке

Проверка

Действия

Проверьте крепежные болты скобы рулевой
колонки.

Затяните болты скобы.

Приваренные гайки на рулевой колонке
могут быть разбиты.

Замените кожух рулевой колонки.

Опорные винты, крепящие капот рулевой
колонки к кожуху, могут быть разболтаны.

Завинтите опорные винты.

Руль разболтан

Проверка

Действия

Диаметр поворотных штифтов может быть

меньше, чем отверстия в суппорте рулевой
колонки или корпусе.

Подберите поворотные штифты соответст­

вующего размера.

Верхний подшипник может быть неправиль­
но установлен в корпусе.

Установите верхний подшипник правильно.
Если нужно, замените.

Могли разболтаться винты суппорта в
корпусе рулевой колонки.

Завинтите винты.

Шум при наклоне колонки

Проверка

Действия

Верхние наклонные упоры могут быть
изношены.

Замените верхние наклонные упоры.

Могло заклинить пружину наклона.

Освободите пружину. Замените при
необходимости.

ВЫКЛЮЧАТЕЛЬ ПОВОРОТА/БЛИЖНЕГО СВЕТА

Сигнал поворота не фиксируется в нужном положении

Проверка

Действия

Выключатель сигнала поворота может быть
неправильно установлен.

Выньте и осмотрите выключатель.
Установите его заново.

Проверьте механизм отмены. В нем может
не хватать деталей или они могут быть
разбиты.

Замените механизм отмены.

В корпус выключателя сигнала поворота
могло попасть что-то постороннее.

Уберите все посторонние предметы.

Сигнал поворота не выключается

Проверка

Действия

Проверьте механизм отмены. В нем может
не хватать деталей или они могут быть
разбиты.

Замените механизм отмены.

Трудно поворачивать выключатель сигнала поворота/ближнего света

Проверка

Действия

Проверьте выключатель и поверните рычаг

для правильной установки.

Снимите и осмотрите выключатель сигнала
поворота/ближнего света и рычаг.
Установите их заново.

В корпус выключателя сигнала поворо­

та/ближнего света могло попасть что-то

постороннее.

Уберите все посторонние предметы.

РУЛЬ И КОЛОНКА 6Е - 5

Сигнал поворота не указывает смену дорожной полосы

Проверка

Действия

Может быть разбита нажимная подушка
смены дорожной полосы или пружина
рукоятки.

Замените подушку или пружину.

Может неправильно функционировать пру­

жина смены дорожной полосы.

Замените пружину.

Выключатель сигнала поворота может быть
неправильно установлен.

Замените выключатель сигнала поворота.

Не включаются огни сигнала поворота

Проверка

Действия

Может не работать прерыватель.

Замените прерыватель.

Выключатель сигнала поворота может быть
неисправным.

Замените выключатель сигнала поворота.

Может быть неправильным соединение
проводки с колонкой.

Установите заново связь проводки с
колонкой.

Индикатор включенных огней поворота поворачивается, но не горит

Проверка

Действия

Может не работать прерыватель.

Замените прерыватель.

Выключатель сигнала поворота может быть
неисправным.

Замените выключатель сигнала поворота.

Может быть неправильным соединение
проводки с колонкой.

Установите заново связь проводки с
колонкой.

Не вспыхивают задние или передние огни сигнала поворота

Проверка

Действия

Выключатель сигнала поворота может быть
неисправным.

Замените выключатель сигнала поворота.

Может быть неправильным соединение
проводки с колонкой.

Установите заново связь проводки с
колонкой.

Огни сигнала поворота вспыхивают очень медленно

Проверка

Действия

Может быть неправильным соединение
шасси с колонкой.

Установите заново связь шасси с колонкой.

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

Не работает электрическая система

Проверка

Действия

Выключатель зажигания может быть пов­
режден.

Замените выключатель зажигания.

Выключатель зажигания может быть непра­
вильно установлен.

Снимите и осмотрите выключатель зажига­
ния. Установите его заново.

Электрическое соединение может быть
неправильно подключено к выключателю

зажигания.

Соедините заново электропроводку с вык­

лючателем зажигания или замените его.
