НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ 6В - 21

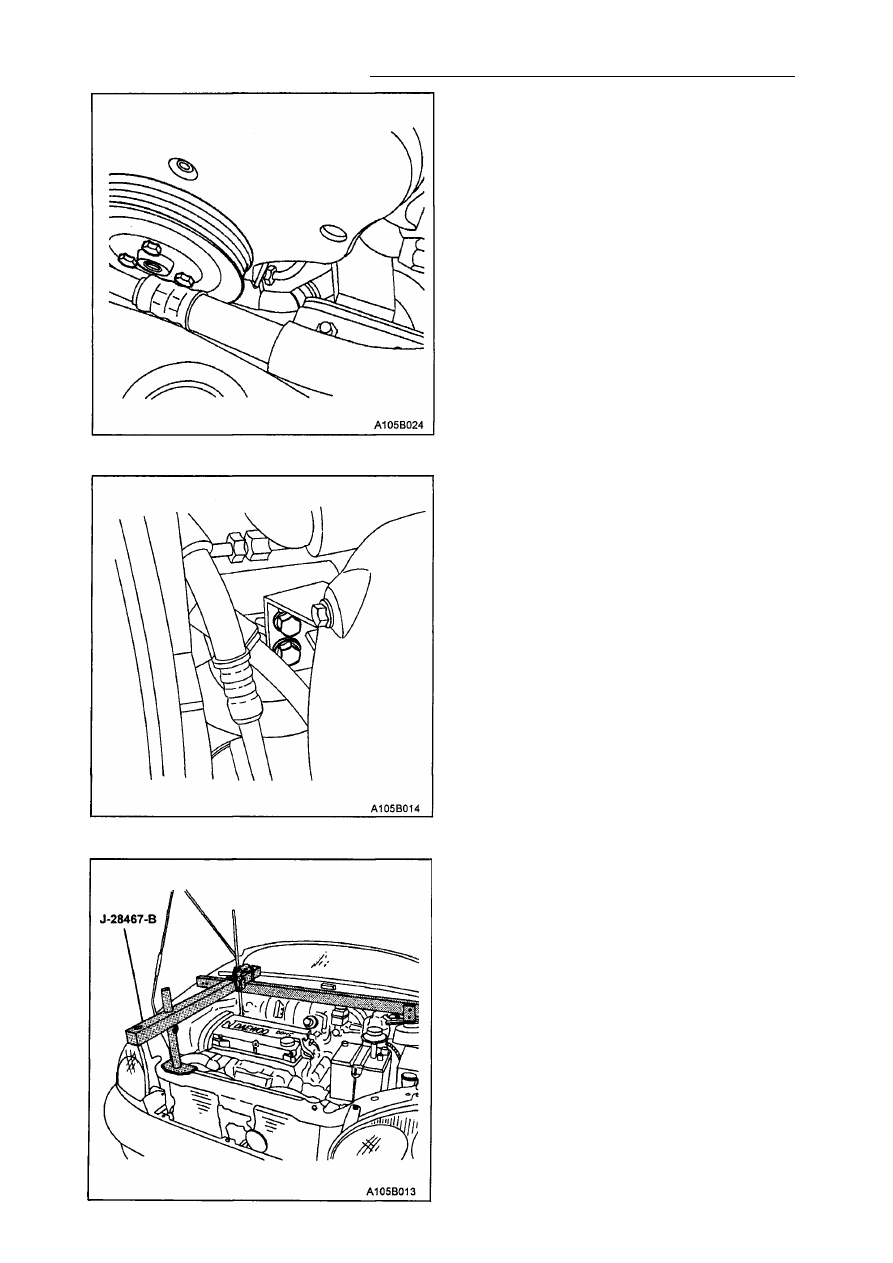

9. Установите на место правую нижнюю

часть крышки двигателя. См. Раздел
9N, "Корпус кузова".

10. Наденьте правое колесо. См. Раздел

2Е, "Шины и колеса".

11. Опустите машину.
12. Установите на место ременную пере­

дачу и наживите болты насоса рулево­

го управления с усилителем.

Затяните болты ременной передачи
моментом 25 Н•м.

13. Опустите двигатель с помощью опор­

ного крепления J-28467-B.

14. Наживите болты крепления скобы дви­

гателя.

Затяните болты крепления скобы двига­

теля моментом 60 Н•м.

15. Снимите опорное крепление J-28467-B.

6В - 22 НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

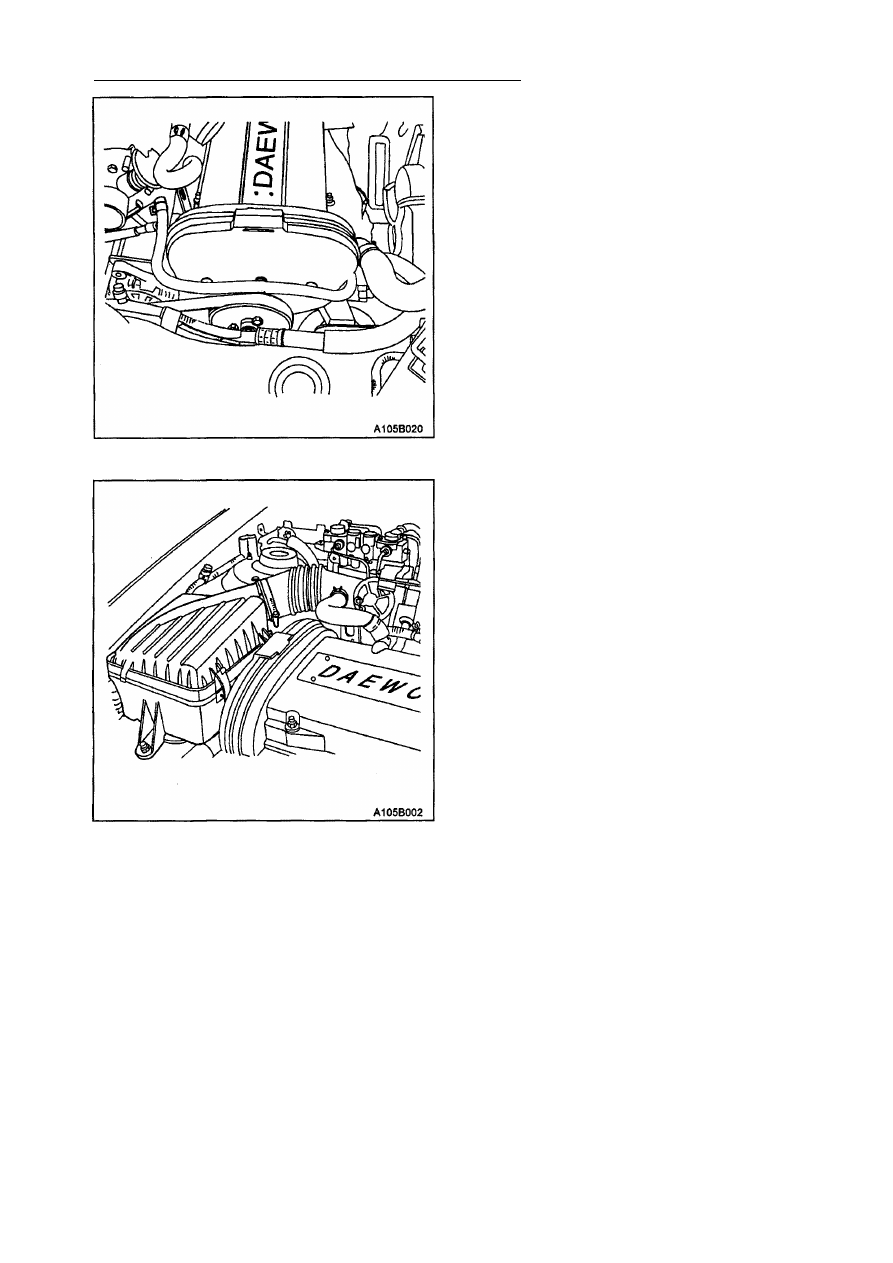

16. Соедините вводной охладительный

шланг с корпусом дросселя и крышкой
синхронизирующего ремня.

Затяните регулирующий болт генератора
моментом 20 Н•м.

17. Соедините вводной охладительный

шланг с корпусом дросселя и крышкой
синхронизирующего ремня.

18. Установите корпус воздухоочистите­

ля с помощью болтов и зажима.

Затяните болты корпуса воздухоочис­

тителя моментом 12 Н•м.

Примечание: При добавлении или пол­
ной замене жидкости в рулевой системе
используйте только жидкость для рулевой

системы DEXRON III. Использование
неподходящей жидкости может вызвать
повреждения в шланге или прокладке,
или протекание жидкости.

19. Наполните насос новой жидкостью и

прокачайте всю систему. См. Раздел
6А, "Рулевое управление с уси­

лителем".

20. Проверьте на утечку. Если где-то про­

текает, устраните причину и про­

качайте систему.

РЕМОНТ УЗЛОВ

НАСОС

В этой модели автомобиля насос ру­

левого управления не подлежит ремонту.

Неисправный насос должен быть

заменен.

НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ 6В - 23

ОБЩЕЕ ОПИСАНИЕ И

УПРАВЛЕНИЕ СИСТЕМОЙ

НАСОС РУЛЕВОГО УПРАВЛЕНИЯ

С УСИЛИТЕЛЕМ

О б щ е е  о п и с а н и е
Насос имеет отдельный резервуар для

жидкости. Внутри контрольного клапана,

регулирующего поток, находится редук­
ционный клапан, ограничивающий дав­

ление в насосе.

ПРОКЛАДКИ

З а м е н а  п р о к л а д о к

Фланцевые прокладки, которые уплотняют
вращающиеся валы, используются обычно

для карданного вала. Этот вид уплотнений
требует специальной обработки. Если где-
то в районе прокладки обнаружена утечка,

замените ее и тщательно осмотрите и
очистите поверхности уплотнения. Если
коррозия прокладки в месте соприкос­
новения с валом небольшая, протрите

поверхность вала наждаком. Заменить вал
нужно только в том случае, если протекание
не  м о ж е т быть  о с т а н о в л е н о  т а к и м
протиранием.
