Дэу Ланос. Руководство по ремонту - часть 32

НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ 6В -17

14. Снимите болты для крепления скобы

двигателя.

15. Поднимите двигатель с помощью опор­

ного крепления J-28467-B.

16. Снимите болты ременного привода.

17. Снимите ременной привод.

6В -18 НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

18. Откачайте всю жидкость из рулевой

системы, отсоединив трубки подачи от
насоса.

19. Снимите насос целиком, сняв стопор­

ные болты.

Процедура установки

1. Установите на место насос и стопор­

ные болты.

Затяните стопорные болты моментом
25 Н•м

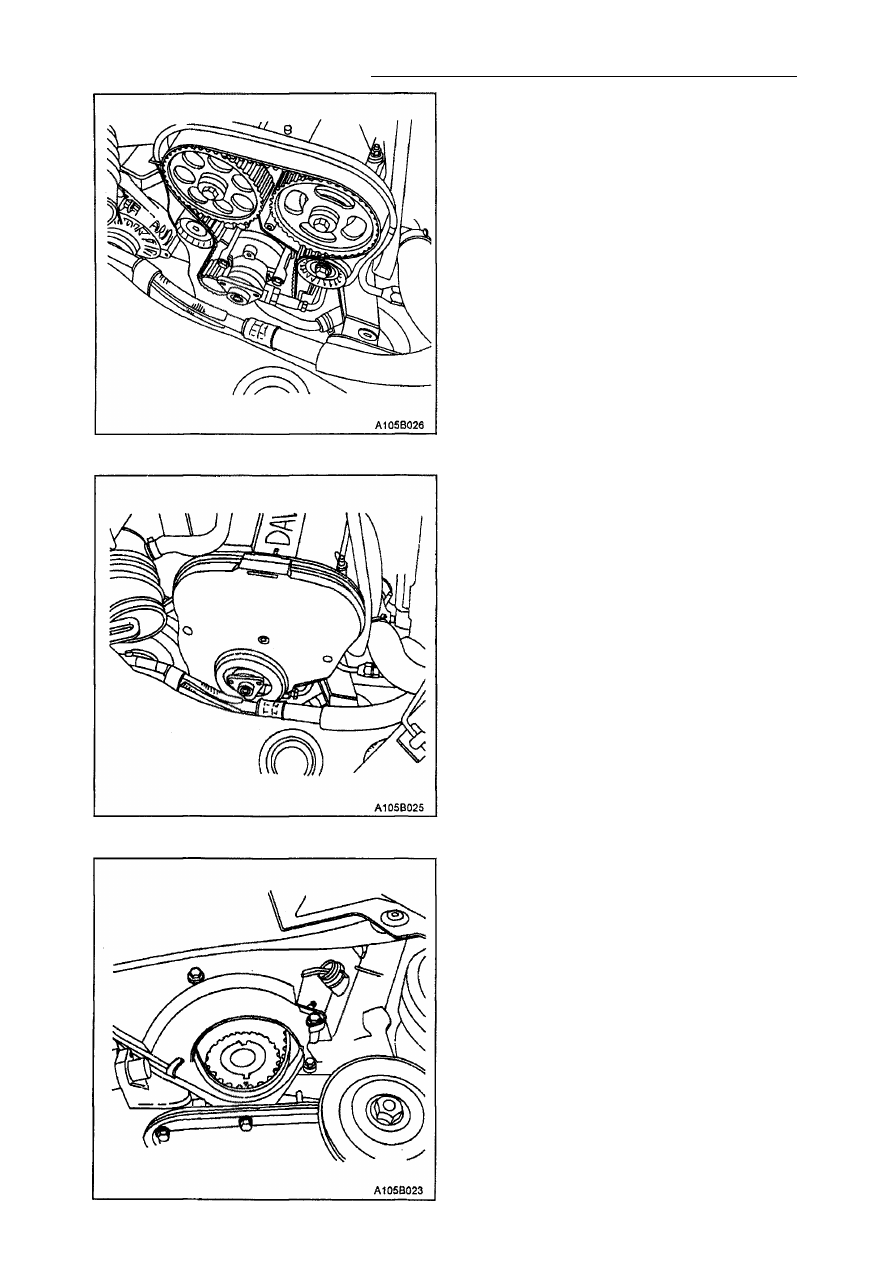

НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ 6В -19

3. Поставьте на место крышку синхро­

низирующего ремня и верхние болты
этой крышки.

Затяните болты крышки синхронизирую­
щего ремня моментом 10 Н•м.

4. Поднимите и хорошо зафиксируйте

машину на опоре.

5. Наживите болты крышки синхронизи­

рующего ремня и установите скобу.

Затяните болты крышки синхронизирую­
щего ремня моментом 10 Н•м

2. Соедините трубки давления и пода­

чи с насосом рулевого управления.

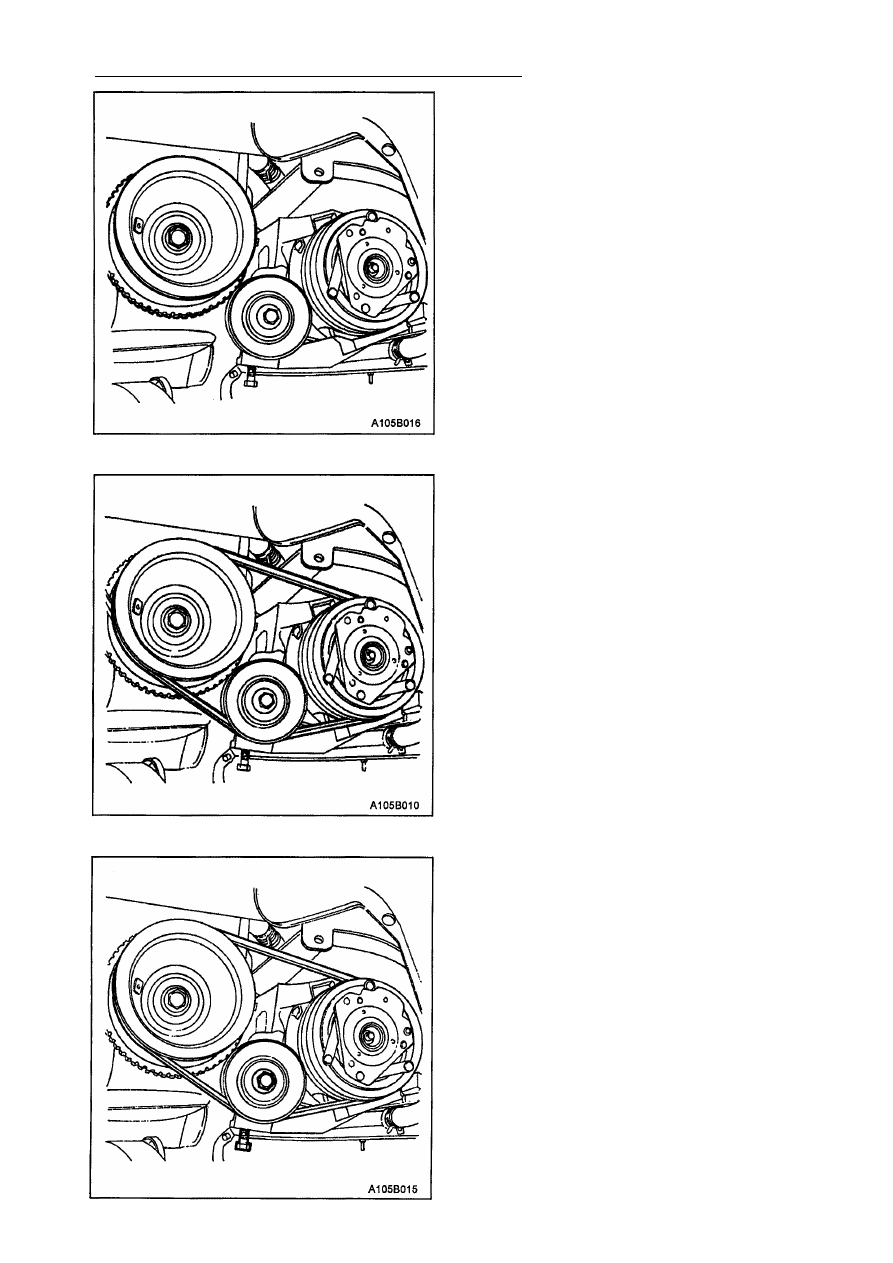

6В - 20 НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

6. Поставьте на место ременную переда­

чу коленвала и наживите болт.

Затяните болты шкива ременной пере­

дачи коленвала моментом 90 Н•м, затем
доверните болты еще на 30°, и еще на 15°.

7. Наденьте ремень компрессора, рабо­

тающего от переменного тока.

8. Поверните натягивающий болт на ре­

менной передаче, чтобы натянуть
ремень компрессора. Затяните кре­
пежный болт на ременной передаче.

Затяните крепежный болт ременной пе­
редачи моментом 25 Н•м.
