НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ 6В -1

РАЗДЕЛ 6 В

НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

СОДЕРЖАНИЕ

Технические характеристики 6В-1

Моменты затяжки резьбовых соединений 6В-1

Специальные инструменты 6В-2

Определение неисправностей 6В-2

Определение неисправностей в насосе усилителя

рулевого управления 6В-2

Профилактическое обслуживание и ремонт 6В-4

Обслуживание непосредственно на автомобиле 6В-4

Ременной привод насоса 6В-4

Ременной привод насоса SOHC 6В-4

Ременной привод насоса DOHC 6В-6

Устройство насоса SOHC 6В-9

Устройство насоса DOHC 6В-14

Ремонт узлов 6 В-22

Насос 6В-22

Общее описание и управление системой 6В-23

Насос рулевого управления с усилителем 6 В-23

Прокладки 6В-23

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Применение

Описание

Смазка

Жидкость DEXRON III для рулевого управления с усилителем

Емкость

1.0 литр

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Болты крепления корпуса воздухоочистителя

12

-

106

Болты крепления генератора переменного тока

20

15

-

Болты ременной передачи коленчатого вала

95+30°+15°  70+30°+15°

-

Болты крепления двигателя скобами

60

44

-

Болты ременной передачи насоса рулевого
управления

25

18

-

Стопорные болты насоса рулевого управления

25

18

-

Болты, обеспечивающие натяжение ременной
передачи

25

18

-

Болты крышки синхронизатора ременной
передачи

10

-

89

6В - 2 НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

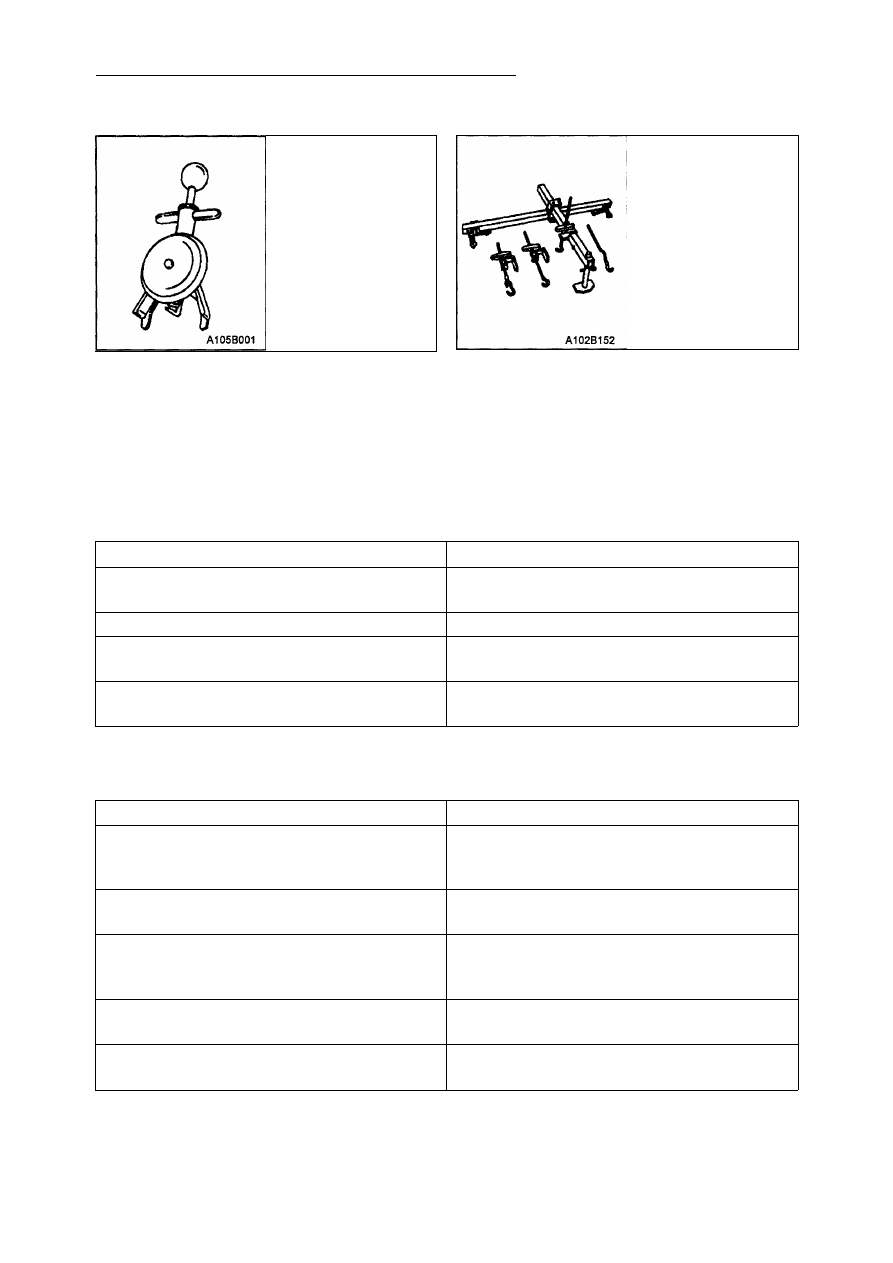

НАБОР СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

Измеритель натяжения

ремней J-23600-B

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ В НАСОСЕ

УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Вспенивание, молочная жидкость, низкий уровень жидкости

Проверка

Действия

Проверьте уровень жидкости в рулевой
системе управления

Наполните резервуар жидкостью

Проверьте жидкость на наличие воздуха

Прокачайте рулевую систему

Проверьте, нет ли внутри насоса утечки
или перелива

Замените насос рулевого управления

Проверьте на утечку корпус насоса и
мягкие пробки

Замените насос рулевого управления

Низкое давление из-за неисправностей в насосе

Проверка

Действия

Проверьте в насосе клапан, регулирующий
потоки. Он может западать или плохо
работать.

Замените насос рулевого управления

Проверьте на изношенность прокладки
насоса

Замените насос рулевого управления

Проверьте, нет ли царапин, трещин или
разломов в опорной пластине, кольце на­
соса, боковой пластине или роторе.

Замените насос рулевого управления

Проверьте, не застревают ли лопасти в
пазах ротора.

Замените насос рулевого управления

Проверьте, нет ли внутри насоса утечки
или перелива.

Замените насос рулевого управления

Зажимное приспособле­

ние опоры узла

двигателя J-28467-B

НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ 6В - 3

Посторонний шум в насосе рулевого управления

Проверка

Действия

Проверьте, нет ли помех для протока

жидкости в шлангах насоса или трубках

передачи рулевого управления.

Прочистите трубки и шланги.

Проверьте, нет ли царапин, трещин или
разломов в опорной пластине, кольце
насоса, боковой пластине или роторе.

Замените насос рулевого управления.

Проверьте, не отошел ли шланг от корпуса.  Закрепите зажим на шланге подальше от

корпуса.

Проверьте уровень жидкости в рулевой
системе управления.

Наполните резервуар насоса.

Бряцающий шум в насосе рулевого управления

Проверка

Действия

Проверьте жидкость на наличие воздуха.

Прокачайте рулевую систему.

Проверьте, не отошел ли шланг от корпуса.

Закрепите зажим на шланге подальше от
корпуса.

Проверьте уровень жидкости в рулевой

системе управления.

Наполните резервуар насоса.

Проверьте, правильно ли закреплены все
крепежные детали насоса.

Затяните все крепежные болты насоса
рулевого управления.

Свистящий шум в насосе рулевого управления

Проверка

Действия

Проверьте, не поврежден ли клапан,
регулирующий потоки.

Замените насос рулевого управления.

Воющий звук в насосе рулевого управления

Проверка

Действия

Проверьте, нет ли царапин на лопастях и
опорной пластине.

Замените насос рулевого управления.

Проверьте, нет ли царапин на подшипниках
вала насоса.

Замените насос рулевого управления.

6В - 4 НАСОС РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

ПРОФИЛАКТИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

РЕМЕННОЙ ПРИВОД НАСОСА

Необходимые инструменты
Измеритель натяжения ремня J-23600-B.
Проверка натяжения ремня

1. Пользуясь измерителем натяжения

J-23600-B, проверьте натяжения ре­

менной передачи в насосе.

2. Если измеритель J-23600-B не пока­

зывает нужного натяжения, отрегу­
лируйте ремень.

Регулировка натяжения ременной
передачи

1. Установив измеритель натяжения

J-23600-B на ремне насоса, ослабьте
болт, крепящий генератор, и перед­
вигайте генератор до тех пор, пока
измеритель не покажет нужную сте­
пень натяжения.

2. Затяните регулирующий болт генера­

тора.

Затяните регулирующий болт генератора
моментом 20 Н•м.

РЕМЕННОЙ ПРИВОД НАСОСА
SOHC

Процедура снятия

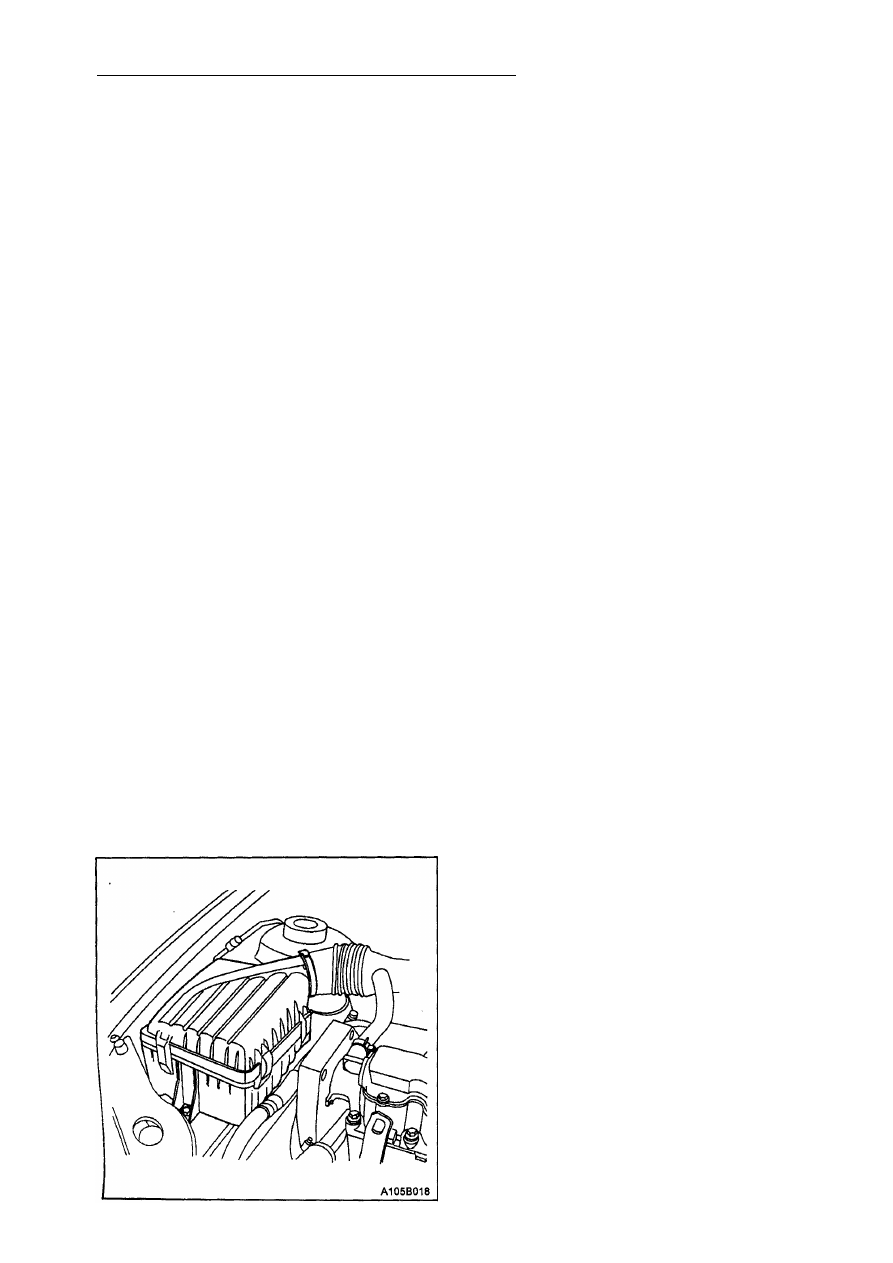

1. Снимите корпус воздухоочистителя,

сняв болты и ослабив зажим.
