DAF CF65, CF75, CF85 Series . Manual - part 869

©

 200423

1-17

Brake system and components

TECHNICAL DATA

ΧΦ65/75/85 series

6

0

BRAKE CYLINDER

SPRING BRAKE CYLINDER

VOSS COUPLING 232

BLOW-OFF VALVE

Air compressor
There are two types of compressors: one version
used in production until 2002-47 and one version
used in production from 2002-48.

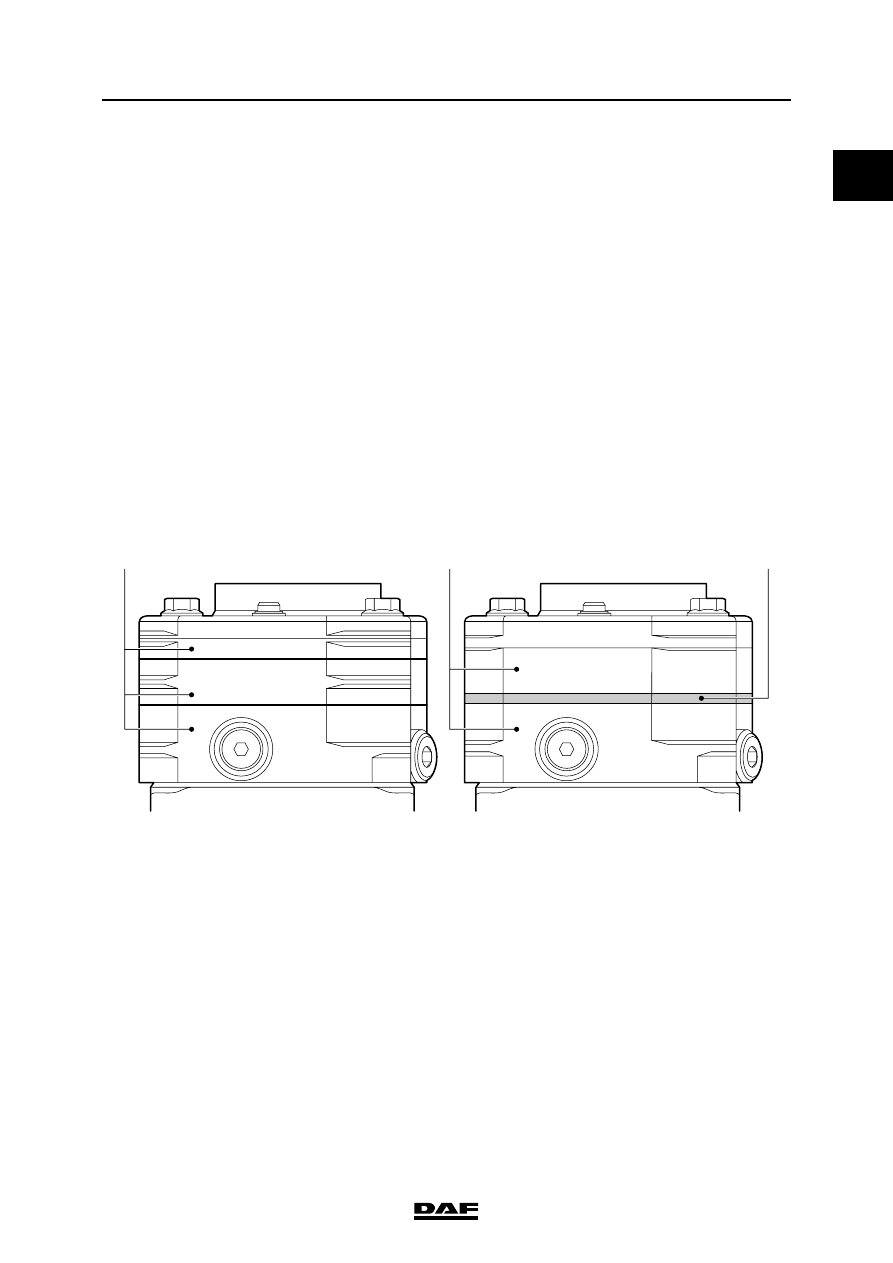

Compressors can be identified as follows:

The cylinder head of compressors used up to
2002-48 consists of three aluminium parts (1).
The cylinder head of compressors used from
2002-48 consists of two aluminium parts (1)
and a steel plate (2).

Air compressor tightening torques greater
than or equal to 2002-48

Attachment nuts

195 Nm

Release bolt

45 Nm

Release bolt (version with indication pin)

75 Nm

Fixing nuts of spring brake cylinder

180 - 210 Nm

Fixing bolts of the brake chamber clamping strap

34 Nm

Release bolt (at least 5.1 bar)

25 Nm

Socket

12 Nm

Attachment

25 Nm

< 2002-48

 2002-48

1

1

2

R600743

Delivery valve attachment nuts

5 Nm + 90

 angular displacement

Connecting rod bolts

6 Nm + 70

 angular displacement

TECHNICAL DATA

1-18

©

 200423

Brake system and components

0

ΧΦ65/75/85 series

6

Air compressor tightening torques greater
than or equal to 2002-48

R600742

6

2

4

7

8

3

1

5

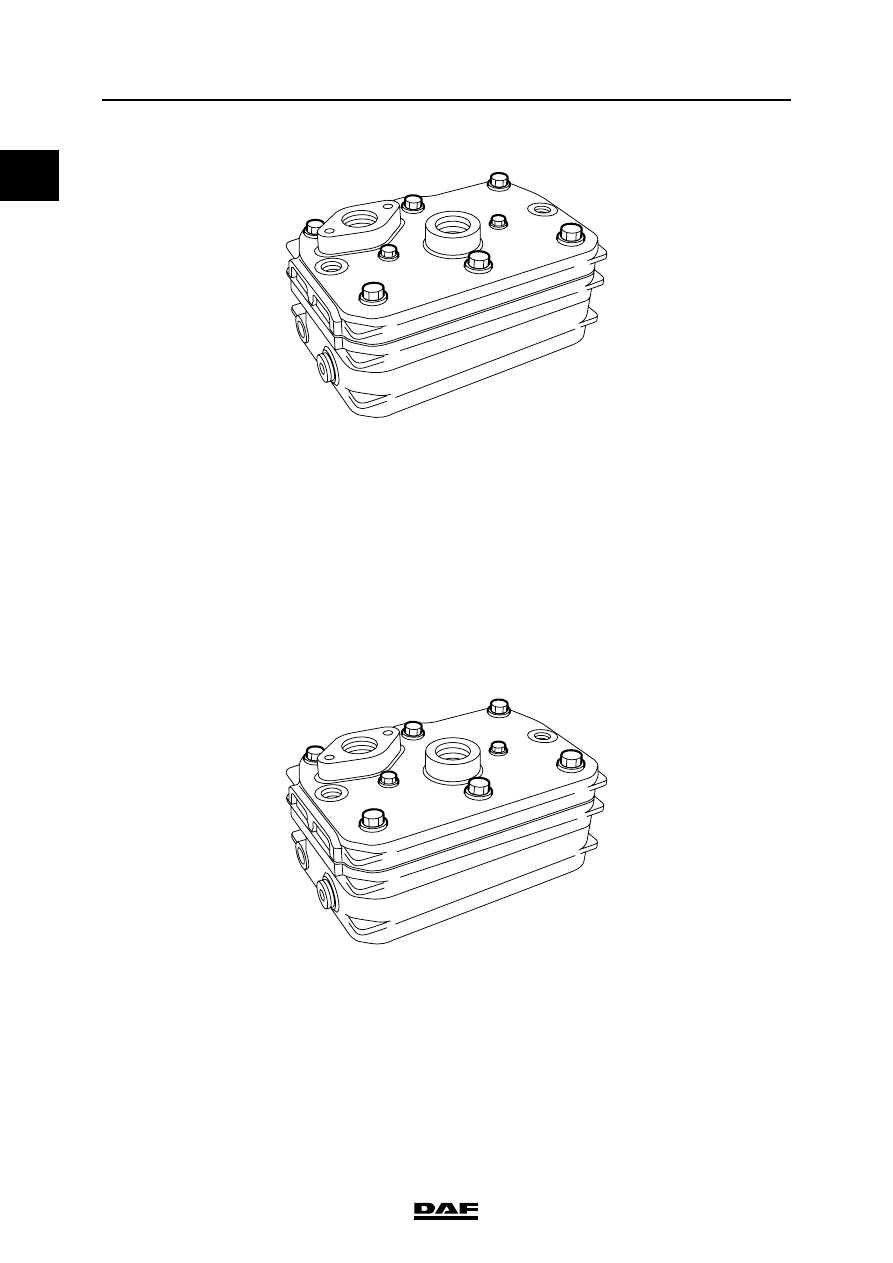

Cylinder head bolts
Phase 1, bolts 7 - 8 (in sequence)

6 Nm

Phase 2, bolts 7 - 8 (in sequence)

90

 angular displacement

Phase 3, bolts 1 - 2 - 6 - 5 - 4 - 3 (in sequence)

30 Nm

Phase 4, bolts 1 - 2 - 6 - 5 - 4 - 3 (in sequence)

90

 angular displacement

Phase 5, bolts 7 - 8 (in sequence)

10 Nm

Phase 6, bolts 7 - 8 (in sequence)

90

 angular displacement

Delivery valve attachment nuts

5 Nm + 90

 angular displacement

Connecting rod bolts

6 Nm + 70

 angular displacement

R600742

6

2

4

7

8

3

1

5

Cylinder head bolts
Phase 1, bolts 1 - 2 - 3 - 4 - 5 - 6 (in sequence)

30 Nm

Phase 2, bolts 1 - 2 - 3 - 4 - 5 - 6 (in sequence)

90

 angular displacement

Phase 3, bolts 7 - 8 (in sequence)

7 Nm

Phase 4, bolts 7 - 8 (in sequence)

90

 angular displacement

©

 200423

1-19

Brake system and components

TECHNICAL DATA

ΧΦ65/75/85 series

6

0

1.3 LUBRICANTS

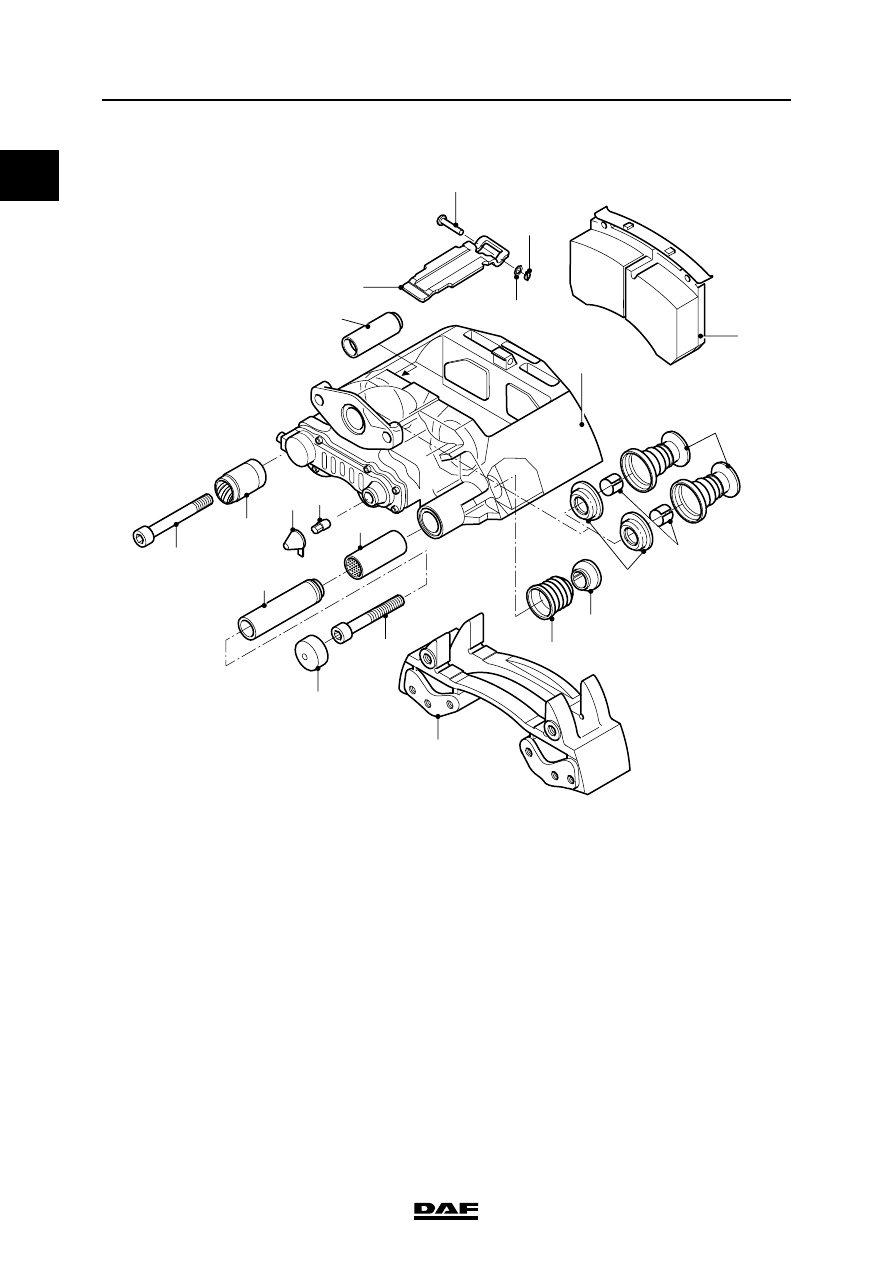

Brake calliper
Knorr SB7000

R600746

18

1

22

7

19

11

14

15

16

10

9

2

17

20

21

8

5

4

3

6

6a

Renolit HLT2 (white) for parts 6, 7, 8,
the adjusters (not shown), the brake cylinder
lever and the flange surface for attachment of the
brake cylinder

(DAF no. 1448907)

Sytheso GL EP1 (green), for parts 3, 5

(DAF no. 1448908)

TECHNICAL DATA

1-20

©

 200423

Brake system and components

0

ΧΦ65/75/85 series

6

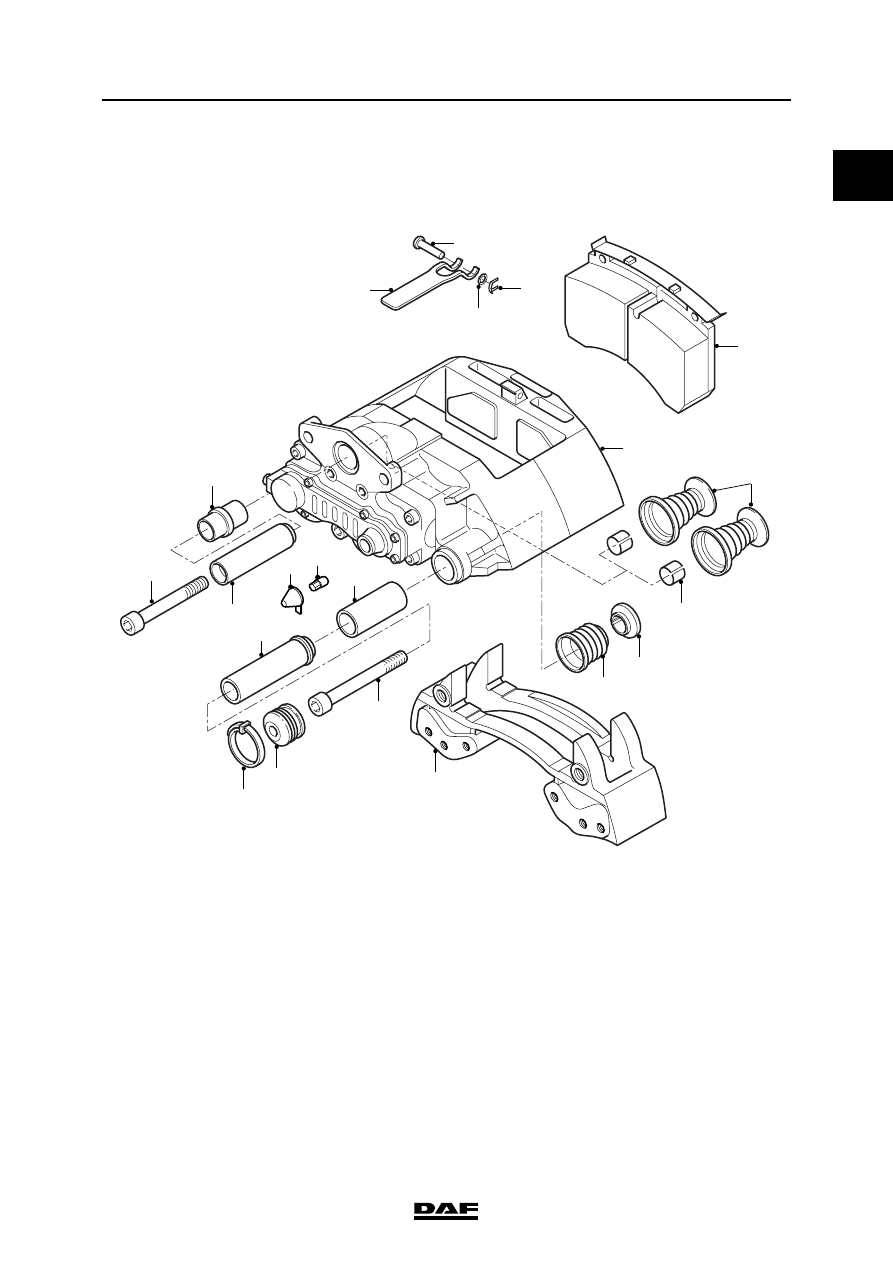

Knorr SN7000

R600755

17

22

23

16

18

20

21

5

1

6 6a

7

8

19

15

14

2

11

10

4

3

Renolit HLT2 (white) for parts 3, 6, 7, 8,
the adjusters (not shown), the brake cylinder
lever and the flange surface for attachment
of the brake cylinder

(DAF no. 1448907)
